Способ управления резервированным резонансным инвертором

Номер патента: 1327228

Авторы: Аитов, Кутдусов

ZIP архив

Текст

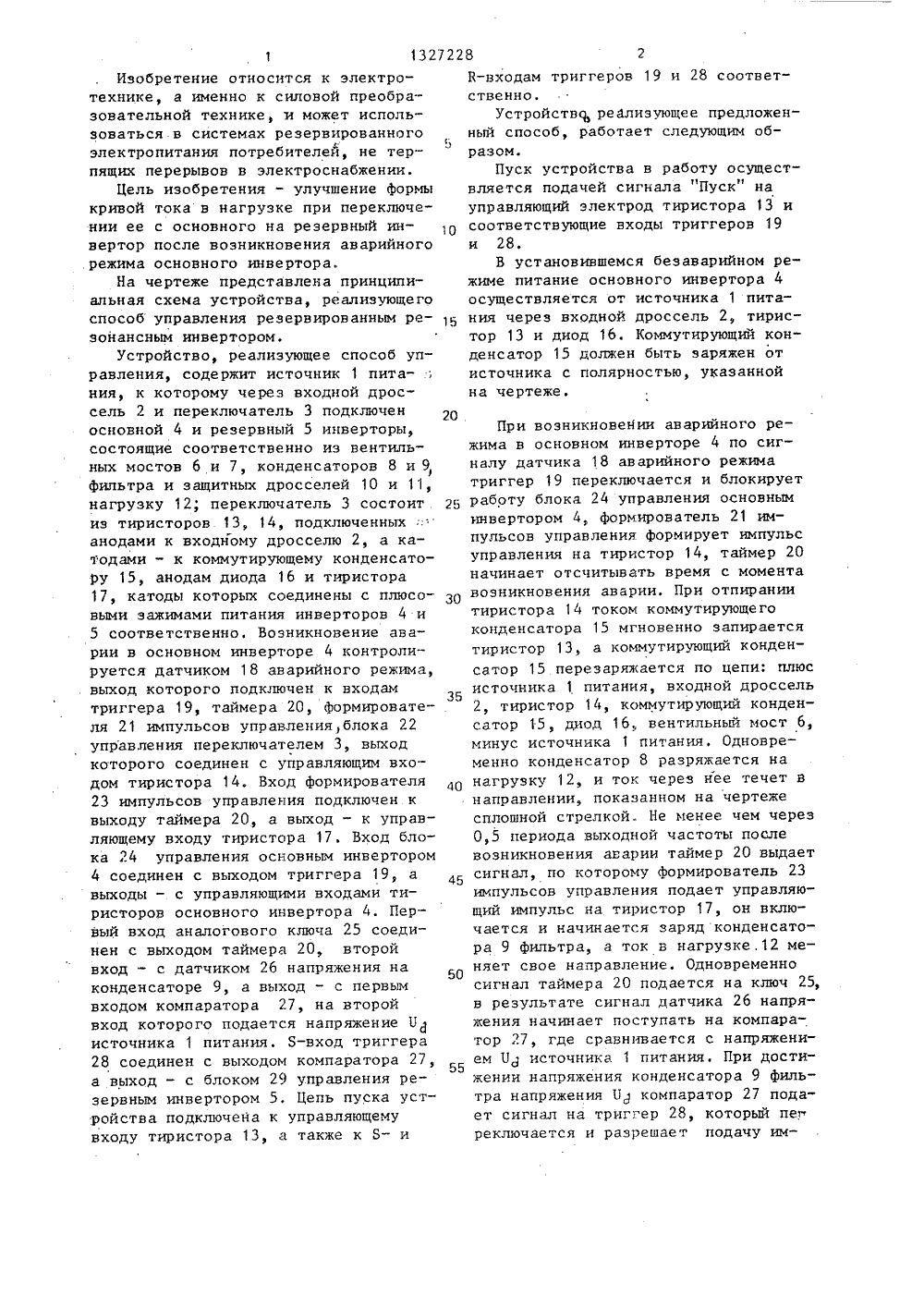

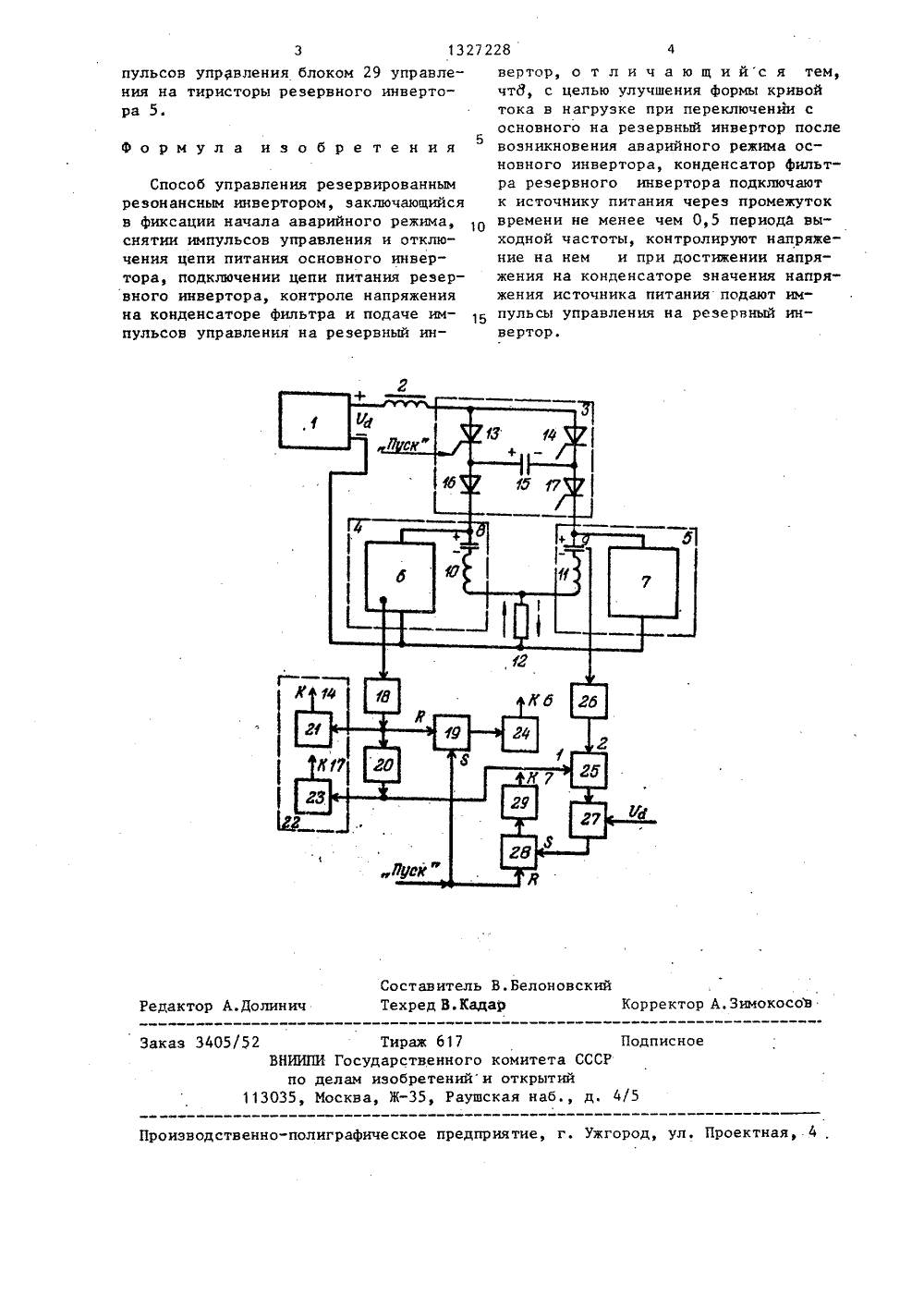

Изобретение относится к электротехнике, а именно к силовой преобразовательной технике, и может использоваться.в системах резервированного электропитания потребителей, не терпящих перерывов в электроснабжении.Цель изобретения - улучшение формы кривой тока в нагрузке при переключении ее с основного на резервный инвертор после возникновения аварийного режима основного инвертора.На чертеже представлена принципиальная схема устройства, реализующего способ управления резервированным резонансным инвертором.Устройство, реализующее способ управления, содержит источник 1 питания, к которому через входной дроссель 2 и переключатель 3 подключен основной 4 и резервный 5 инверторы, состоящие соответственно из вентильных мостов 6 и 7, конденсаторов 8 и 9, фильтра и защитных дросселей 10 и 11, нагрузку 12; переключатель 3 состоит из тиристоров 13, 14, подключенных анодами к входному дросселю 2, а качодами - к коммутирующему конденсатору 15, анодам диода 16 и тиристора 17, катоды которых соединены с плюсовыми зажимами питания инверторов 4 и 5 соответственно. Возникновение аварии в основном инверторе 4 контролируется датчиком 18 аварийного режима, выход которого подключен к входам триггера 19, таймера 20, Формирователя 21 импульсов управления, блока 22 управ, пения переключателем 3, выход которого соединен с управляющим входом тиристора 14. Вход формирователя 23 импульсов управления подключен к выходу таймера 20, а выход - к управляющему входу тиристора 1. Вход блока 24 управления основным инвертором 4 соединен с выходом триггера 19, а выходы - с управляющими входами тиристоров основного инвертора 4. Первый вход аналогового ключа 25 соединен с выходом таймера 20, второй вход - с датчиком 26 напряжения на конденсаторе 9, а выход - с первым входом компаратора 27, на второй вход которого подается напряжение источника 1 питания. Я-вход триггера 28 соединен с выходом компаратора 27, а выход - с блоком 29 управления резервным инвертором 5. Цепь пуска уст.ройства подключена к управляющему входу тиристора 13, а также к Б- и10 18 К-входам триггеров 19 и 28 соответственно,Устройство, реализующее предложенный способ, работает следующим образом.Пуск устройства в работу осуществляется подачей сигнала "Пуск" на управляющий электрод тиристора 13 и соответствующие входы триггеров 19 и 28.В установившемся безаварийном режиме питание основного инвертора 4 осуществляется от источника 1 питания через входной дроссель 2, тиристор 13 и диод 16, Коммутирующий конденсатор 15 должен быть заряжен от источника с полярностью, указанной на чертеже 20При возникновении аварийного режима в основном инверторе 4 по сигналу датчика 18 аварийного режима триггер 19 переключается и блокирует 2. работу блока 24 управления основныминвертором 4, Формирователь 21 импульсов управления формирует импульс управления на тиристор 14, таймер 20 начинает отсчитывать время с момента возникновения аварии. При отпирании тиристора 14 током коммутирующего конденсатора 15 мгновенно запирается тиристор 13, а коммутирующий конденсатор 15 перезаряжается по цепи: плюс источника 1 питания, входной дроссель 2, тиристор 14, коммутирующий конденсатор 15, диод 16 вентильный мост 6, минус источника 1 питания. Одновременно конденсатор 8 разряжается на нагрузку 12, и ток через нее течет в направлении, показанном на чертеже сплошной стрелкой Не менее чем через 0,5 периода выходной частоты после возникновения аварии таймер 20 выдает сигнал, по которому Формирователь 23 импульсов управления подает управляющий импульс на тиристор 17, он включается и начинается заряд конденсатора 9 Фильтра, а ток в нагрузке,12 меняет свое направление. Одновременно сигнал таймера 20 подается на ключ 25, в результате сигнал датчика 26 напряжения начинает поступать на компаратор 27, где сравнивается с напряжением 0,1 источника 1 питания. При достижении напряжения конденсатора 9 фильтра напряжения Б,1 компаратор 27 подает сигнал на триггер 28, который пе реключается и разрешает подачу им1327228 Составитель В. БелоновскийТехред В. Еадар орректор А,Зимокосов едактор А.Долинич Заказ 3405/52 Тираж 617 ВНИИПИ Государственного комитета СССР по делам изобретенийи открытий 113035, Москва, Ж, Раушская наб д. 4Подписное оиэводственно-полиграфическое предприятие, г. Ужгор д, у . ро л. Проектная, 4 . пульсов управления блоком 29 управления на тиристоры резервного инвертора 5. 5формула из обре тения Способ управления резервированным резонансным инвертором, заключающийся в фиксации начала аварийного режима, снятии импульсов управления и отключения цепи питания основного инвертора, подключении цепи питания резервного инвертора, контроле напряжения на конденсаторе фильтра и подаче импульсов управления на резервный инвертор, о т л и ч а ю щ и йс я тем,чтд, с целью улучшения формы кривойтока в нагрузке при переключении сосновного на резервный инвертор послевозникновения аварийного режима основного инвертора, конденсатор фильтра резервного инвертора подключаютк источнику питания через промежутоквремени не менее чем 0,5 периода выходной частоты, контролируют напряжение на нем и при достижении напряжения на конденсаторе значения напряжения источника питания подают импульсы управления на резервный инвертор.

Смотреть

Заявка

3780984, 09.08.1984

УФИМСКИЙ АВИАЦИОННЫЙ ИНСТИТУТ ИМ. СЕРГО ОРДЖОНИКИДЗЕ

АИТОВ ИРШАТ ЛУТФУЛЛОВИЧ, КУТДУСОВ ФАРИТ ХАМИТОВИЧ

МПК / Метки

МПК: H02J 9/06

Метки: инвертором, резервированным, резонансным

Опубликовано: 30.07.1987
