Способ определения интенсивности обледенения материалов

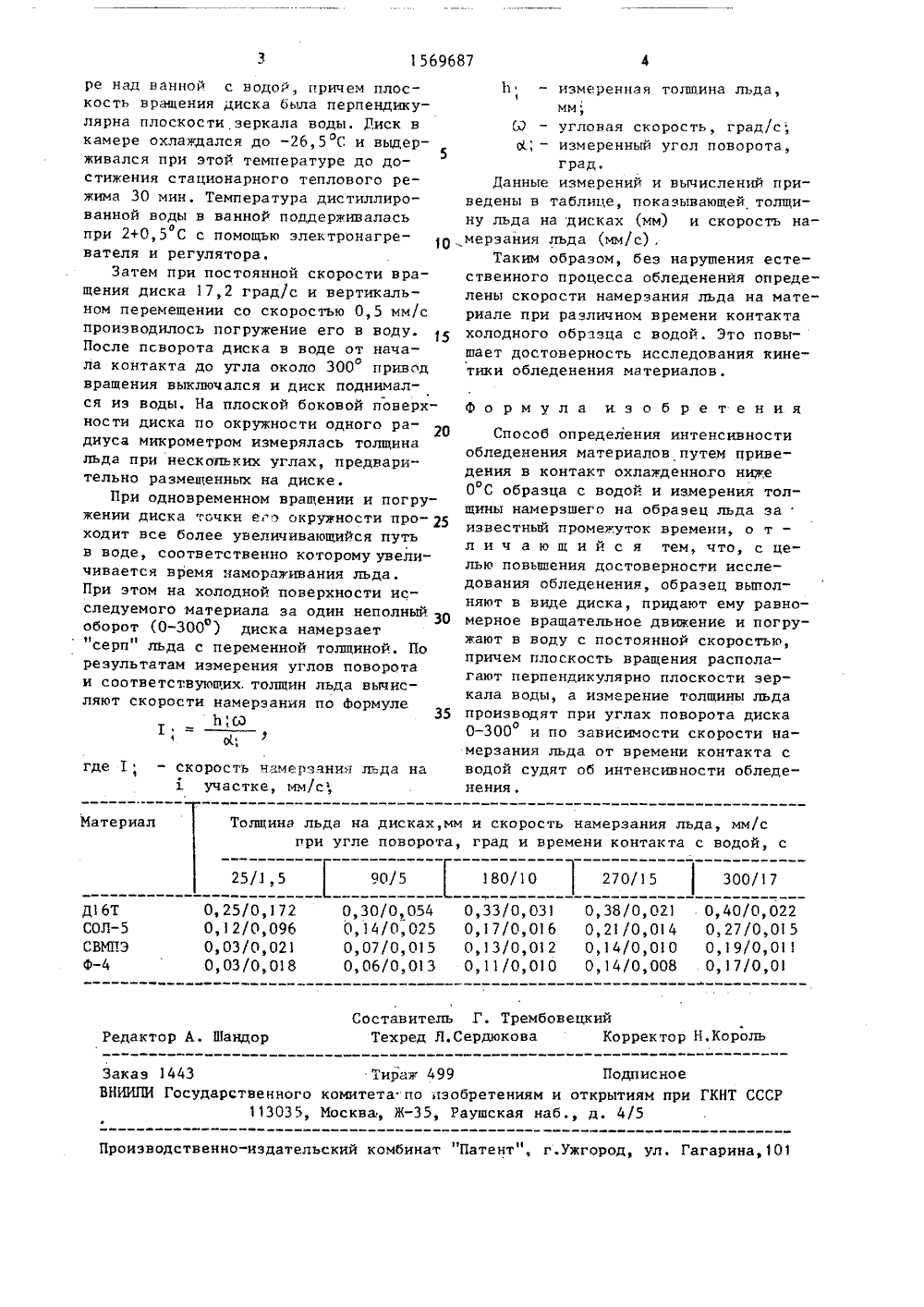

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 091 (111 Б 25/04 1)5 ОСУДАРСТВЕНН О ИЗОБРЕТЕНИ РИ ГКНТ СССР И КОМИТЕТ И ОТКРЫТИЯМ САНИЕ ИЗОбРЕТЕНИЯ 461 580/31-255.03. 887.06.90. Бюл, .У 21нститут Физико-техничевера Якутского Филиала их пробО ится к области и может быть работке криоФобытий и исследо- труктур льда.является повыше ииетикн обледенетение отно материало Изо спытаовано простойких исполь ных ан риграничныхю изобретенитоверности к Цел ние до(71) Илем СеАН СССР(72) В,А.Игошин , А.И. Аито Рието Хакала и Пекка Паасув (53) 532.78(088.8)1(56) Баранов В.В., Федоров Б.А; Динамика нарастания льда на пластине при его брызговом намораживании. Физико-технические проблемы льда. Труды Арктического и Антарктического научно-исследовательского института. - Л., 1983, т. 379, с,1 03-107.Грачев А.Г., Данилова Г.Н. Опыты по намораживанию льда в цилиндрах. Вопросы теплообмена при изменении агрегатного состояния вещества: Сб. статей,/Подред. С.С.Кутателадзе.М.-Л,: Госэнергоиздат, 1953, с.195-206. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ИНТЕНСИВНОСТИ ОБЛЕДЕНЕНИЯ МАТЕРИАЛОВ е р, Образцы из дюралюмиорганического стекла СОЛ,омолекулярного полиэтиле(57) Изобретение относится к области испытания материалов, а именно, к способам определения интенсивности обледенения материалов, и может быть использовано при разработке криофобных ледостойких покрытий. Цель изобретения - повышение достоверности кинетики обледения. Охлажденному по0крайней мере ниже 0 С образцу, выполненному в виде диска, придаютравномерное вращательное движение и погружают вращающийся образец с постоянной скоростью в воду, причем плоскость вращения располагают перпендикулярно плоскости зеркала воды, После выхода поверхности образца изФ воды измеряют углы поворота его от начала контакта с водой в пределах от 0 до 300 и соответствующие им толщины намерзшего льда. Затем рассчи- тывают скорости намерзания на измеряемых участках и по зависимости этой скорости от вращения контакта с водой, судят об интенсивности и кинетике обледенения материала. 1 табл. на (СВ 101 Э) и фторопласта(Ф) ввиде дисков1 45 и толщиной 4 мм сшероховатостью поверхности, соответствующей среднему размеру микронеровностей 2-3 мкм, устанавливались навал привода вращения (электродвигателя с редуктором), Привод вращения закреплялся на конце .электромеханизма с возвратно-поступательным движением штока. Привод и электромеха-низм размещались в холодильной каме1569687 формула изобретения где 1; - скорость намерзания льда научастке, мм/с,Толщина льда на дисках,мм и скорость намерзания льда, мм/с при угле поворота, град и времени контакта с водой, с Материал 25/1,5 180/10 270/15 300/17 90/5 О, 38/О, 021 О, 21/О, 014 0,14/0,010 0,14/0,008 0,40/0,022 О, 27/0,0150,19/О, 0110,17/0,01 О,ЗЗ/О,ОЗ 1 0,17/О, 0160,13/0,012 0,11/0,010 0,25/0,1720,1 2/0,096 0,03/0,021 0,03/0,018 0,30/0,054 0,14/0,025 0,07/0,015 0,06/0013 Д 1 6 ТСОЛ СВМПЭфСоставитель Г. Трембовецкий Техред Л.Сердюкова Корректор Н.Король Редактор А. Шандор Заказ 1443 Тираж 499 ПодписноеВНИИПИ Государственного комитетапо изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,01 ре над ванной с водой причем плоскость вращения диска была перпендикулярна плоскости зеркала воды. Диск в камере охлаждался до -265 С и выдерживался при этой температуре до до 5 стижения стационарного теплового режима 30 мин. Температура дистиллированной воды в ванной поддерживаласьопри 2+0,5 С с помощью электронагревателя и регулятора.Затем при постоянной скорости вращения диска 17,2 град/с и вертикальном перемещении со скоростью 0,5 мм/с производилось погружение его в воду. После псворота диска в воде от начала контакта до угла около 300 привод вращения выключался и диск поднимался из воды. На плоской боковой поверхности диска по окружности одного радиуса микрометром измерялась толщина льда при нескопьких углах, предварительно размещенных на диске.При одновременном вращении и погружении диска точки е э окружности про ходит все более увеличивающийся путь в воде, соответственно которому увеличивается время замораживания льда. При этом на холодной поверхности исследуемого материала за один неполный 30 оборот (0-300 ) диска намерзаетсерп льда с переменной толщиной. По результатам измерения углов поворота и соответствующих. толщин льда вычисляют скорости намерэания по ФормулеЬ,И3511 - измеренная толщина льда,мм;Ю - угловая скорость, град/с,О; - измеренный угол поворота,град,Данные измерений и вычислений приведены в таблице, показывающей толщину льда на дисках (мм) и скорость намерзания льда (мм/с),Таким образом, без нарушения естественного процесса обледенения определены скорости намерзания льда на материале при различном времени контактахолодного образца с водой. Это повышает достоверность исследования кинетики обледенения материалов. Способ определения интенсивности обледенения материалов путем Приведения в контакт охлажденного ниже 0 С образца с водой и измерения толщины намерзшего на образец льда за известный промежуток времени, о т - л и ч а ю щ и й с я тем, что, с целью повышения достоверности исследования обледенения, образец выполняют в виде диска, придают ему равномерное вращательное движение и погружают в воду с постоянной скоростью, причем плоскость вращения располагают перпендикулярно плоскости зеркала воды, а измерение толщины льда производят при углах поворота дискао0-300 и по зависимости скорости намерзания льда от времени контакта с водой судят об интенсивности обледенения.
