Агранов

Номер патента: 611033

Опубликовано: 15.06.1978

Авторы: Агранов, Бурак, Герасимов, Горохов, Гусев, Ерофеев, Пруткин, Сургучев

МПК: F15B 9/03

Метки: привод, следящий, электрогидравлический

...связанной через нелинейеыйэлемент с б урнея 7 д к рго подключен к элементу сравнения,На чертеже представлена блок-схема оаиесываем ого привода,,Гидравлическое сопротивление 5 и дифференциальный манометр 6 представляют собойдаТчик перепада давления в цепи питанияГидроусилителя, Привод включает также блок7 извлечения квадратного корня, блок 8 ум-ножения, дробно-рациональное звено 9, колебательное звено 10, интегрирующее звено 11, нелинейный элемент 12, корректирующий блок 13, звенья 9, 10 и 11 составляютмодель гидроусилителя, формирующую сигналвеличины перемещения дроссельного элемента гидравлического усилителя 4,Сигнал управления подается на первыйвход элемента 1, результат сравнения сигнала управления и сигнала обратной...

Номер патента: 570804

Опубликовано: 30.08.1977

Авторы: Агранов, Померанцева, Шмерлинг, Щербакова

МПК: G01L 5/04

Метки: натяжения, троса

...в поперечном и продольном направлениях и динамомстр, связанный с первым блоком 121.Для этого устройства характерны ограниченные функциональные возможности из-за измерения натяжения 1 роса лишь в определенном диапазоне усилий. Цель изобретения - расширение диапазона измерений.Это достигается тем, что в предлагаемоеустройство введен дополнительный динамо метр, соединенный с вторым блоком, и ограничитель перемещений, установленный на раме и связанный с этим же блоком.На чертеже схематически показано устройство для измерения натяжения троса.0 На неподвижной опоре 1 установлены блоки 2 и 3, соединенные с этой опорой через динамометры: блок 2 через динамометр 4, рассчитанный на измерение больших усилий, ц блок 3 через динамометр 5,...

Номер патента: 564548

Опубликовано: 05.07.1977

Авторы: Агранов, Алексеев, Котов, Мелькумов, Сенкевич, Серьезнов, Эйгенброт

МПК: G01L 1/10

Метки: датчик, компенсационный, перемещения, струнный

...Такие датчики достаточйо Чувствительны, но вместе с элементами электрической схемы они занимают относительно большой объем, что не всегда приемлемо для измерительной аппа ратуры.Прототипом изобретения является струн ный компенсационный датчик перемещения, содержащий струну, одним кок.том связанную с. перемещающимся объектом, автогенератор возбуждения колебаний струны и генератор эталонной частоты, подключенные к разным входам блока сравнения, аакже индикатор Г 21Этот датчик не поэоляет получать достаточно линейные вы564548 Составитель М, СухаревРедактор Т. Орловская Техред И. Асталош, Корректор Н. Ковалева Заказ 2143/208 Тираж 1101 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113036...

Номер патента: 548796

Опубликовано: 28.02.1977

Авторы: Агранов, Биншток, Салль, Санкин, Юсупов

МПК: G01N 21/34

Метки: абсорбционный, газоанализатор

...оптико-акустический приемник излучения 8, усилитель 9, реверсивный двигатель 10, обтюратор 11, состоящий из двух одинаковых лежащих в параллельных плоскостях, укрепленных на одной оси О и смещенных на 180 друг относительно друга лопастей 12, кромки 13 которых, пересекающие излучение, выполнены в виде отрезков прямых, касательных к окружности с центром на оси О обтюратора 11 и радиусом, равным расстоянию от этой оси до плоскости симметрии 55 устройства, разделяющего излучение. Привод вращения обтюратора не показан.Реверсивный двигатель 10 соединен механически с подвижным штоком 5 компенсирующей камеры и электрически с усилителем 9 и приемником излучения 8 и является исполнительным двигателем следящей системы, автоматически...

Номер патента: 530126

Опубликовано: 30.09.1976

Авторы: Агранов, Шабун

МПК: F16D 11/00

Метки: ограничитель, поворота, угла

...вал с у.порами и промежуточный эпемепт, ьзаимодействукший с поспед ними и ограничиваюший поворот вале.Недостатком устройства являетсч невозможность фиксации углов поворота больше) чем 2 КИзвестны и другие устройства для ог- ц ра 1 ичетнтя уга поворота, содержашие корпус, с выдвижным упором и вал СО свободно установдениым на нем промежуточным элементом, взаемодействуюшим с упором.При повороте вала промежуточный эле- тб мент ьза 11 кОдействует с упором и ограничивает поворот вала на угол более, чем 2 ГНедостатком устройства является однозначное значение фиксируемых угдов поворота. 2 т1 елью ттзобретения является расширение диапазона фиксируемых углов поворота,Указа 1 пкая цель дестиГается тем, что О 1.ра 1 Л 1 тель угла о .пота...

Номер патента: 523389

Опубликовано: 30.07.1976

Авторы: Агранов, Белокуров, Бурак, Гусев, Кершнер, Котов, Кузнецов, Смирнов, Сургучев, Тренин, Фролов

МПК: G05B 11/01, G05B 19/02

Метки: многоканальная, следящая

...усилитель б, гидравличеокий силовозбудптель 7, дипамометр 8, функциональный преобразователь 9, многоканальный об-;ект 10. Фуцк циональный преобразователь 9 имеет аперио. дическое звено 11, компяратор 12, дробно- рациональное звено 18, дифференциатор 14.Система работает следующим образом.Сигнал с программного задатчика 1 В сумматоре 2 сравнивается с сигналом дикамометра 8. Полученный сигнал усиливается и интегрируется блоками 4 и 5, выходные сигналы которых суммируются В блоке 8. Выходной сигнал сумматора 8 управляет через электрогидравлический уоилитель 6 ко. личеством рабочей жидкости, поступаюгцЫ в пидравлический силовозбудитель 7.Выходной сигнал динамометра 8 пропор- ЦИОНЯЛЕН СУММЕ ВСЕХ СИЛ, ВОЗНИКЯЕОЩИХ На штоке...

Номер патента: 519619

Опубликовано: 30.06.1976

Авторы: Агранов, Биншток, Павленко, Салль, Санкин, Шутов, Юсупов

МПК: G01N 21/22

Метки: газоанализатор, газокомпенсационный, оптико-акустический

...закорочен на один из его крайних выводов.Подвижный контакт реохорда механическиперемещается реверсивным двигателем датчика таким образом, что при увеличении концентрации определяемого компонента сопротивление между крайними выводами реохордавозрастает. Показания регистрирующего прибора при этом монотонно увеличиваются,Однако описанная измерительная схема применима лишь в случае линейной градуировочной характеристики (т. е. прямой пропорциональной зависимости между показаниями прибора и концентрацией определяемого компонента). У оптико-акустических газокомпенсационных газоанализаторов градуировочнаяхарактеристика не является линейной, Напр р, в промышленных газоанализаторах ти ОА, ОА, ОА, ОАТ и других приборах с газовой компенсацией...

Номер патента: 506790

Опубликовано: 15.03.1976

Авторы: Агранов, Лосев, Павленко, Салль, Санкин, Шутов, Юсупов

МПК: G01N 21/34

Метки: абсорбционный, газоанализатор, оптический

...штока компенсирующего устройства 2, заполненного эталонной смесью, содержащей определяемый компонент. При перемещении подвижного штока изменяется толщина газовой смеси, принизываемой компенсирующим потоком излучения. Это перемещение осуществляется до тех пор, пока сигнал на выходе приемника не сделается равным нулю. В результате каждому значению концентрации определяемого компонента в рабочей камере 8 соответствует определенное положение штока компенсирующей камеры. Это производится непрерывно автоматически с помощью следящей системы. Связанное с подвижным штоком компенсирующего устройства регистрирующее устройство градуировано в значениях концентрации определяемого компонента в анализируемой смеси.В процессе непрерывной эксплуатации...

Номер патента: 494488

Опубликовано: 05.12.1975

Авторы: Агранов, Арон, Кустанович, Черняк

МПК: E02C 1/10

Метки: швартовное

...осью вращения. 3 иг. 1 изображена зажимная ного устройства; на фиг. 2 -А на фиг, 1; на фиг. 3 - вид в части зажимной балки; на фив плане нижней части зажимно Швартовное устройство содержит зажимную балку 1, установленную в нише 2. Зажимная балка выполнена С-образной формы и имеет в верхней части горизонтальные направляющие 3, с помощью которых она опирается на катковые опоры 4, закрепленные на двух неподвижных балках 5 и 6, установленных в верхней части ниши по обеим сторонам от зажимной балки 1. В нижней части ниши 2 также закреплены две балки 7 и 8, В верхних балках 5 и 6, и нижних балках 7 и 8 друг против друга установлено по одному неподвижному блоку 9, через которые перекинуты крест-накрест четыре троса 10, концы которых...

Номер патента: 461198

Опубликовано: 25.02.1975

Авторы: Агранов, Костерина, Кустанович

МПК: E02B 7/20

Метки: ворота, шлюзовые

...создается ситуация, при которой возможна авария.Во избежание этого в практике эксплуатации судоходных шлюзов приходится умень шать величину расходов воды при наполнении - опорожнении их камер, что, однако, удлиняет время шлюзования и снижает производительность судопропускных сооружений.Цель изобретения - обеспечение возможно сти предотвращения аварииного открывания ворот при колебаниях уровней.Для этого в предлагаемом устройстве затворы выполнены в виде уплотненных по контуру плоских клапанов и шарнирно прикреплены на,верховой стороне пролетного строения.На фиг. 1 показан вид на низовую сторону одной створки ворот; на фиг. 2 - сечение по А - А на фиг.,1; на .фиг. 3 - сечение по Б - Б по высоте ворот на фиг. 1.В пролетном строении 1...

Номер патента: 445840

Опубликовано: 05.10.1974

Авторы: Агранов, Александров, Махатас, Раков

МПК: G01F 13/00

Метки: газов, дозирования

...Б корпуса 1, разбавляемый газ, поступающий через канал 5, продувает позость 9,газ=носитель в это время проходит через канал 3, канавку 7 и канал 4. В промещуточном положении объ-,ем полости Э заполнен разбавляемый газом и изолирован разбавляемый газ проходит по канавке ,а газ= Изобретение относится к юзо-аналитическому приборостроению,в частности к устройствам для получения и дозирования микроконцентраций газов.5Известны устройства для дозирования микроконцентраций газов, содержащие корпус а каналами входа и выхода, в котором расположен ротор с калйброаанной полостью. 10С целью уменьшения инерционности и погрешности дозирования в корпусе предлагаемого устройства выполнена канавка, соединяющая каналы входа и выхода, 5На диг,1...

Номер патента: 439439

Опубликовано: 15.08.1974

Авторы: Агранов, Алчуджан

МПК: B63B 35/54

Метки: железнодорожный, паром

...переборками и бортами паромаустановлены жестко связанные подъемные 6 и грузовые 7 платформы, имеющие возможность перемещения в вертикальном направлении с помощью гидроцилиндров, Грузовые 20 платформы приспособлены для перевозки наних автомобилей, колесной техники и генгрузов 8 и имеют гнезда для крепления впотай, Выход на грузовые платформы осуществляечся через коффердамы А. На подъемных плат формах б и сверху на объемных водонепроницаемых поперечных переборках 5 установлены впотай железнодорожные рельсы 9, по которым передвигаются железнодорожные вагоны 10. При этом подъемные платформы являзо ются частью главной палубы и выполняют439439 11 74 3функции люковых закрытий, обеспечивающих непотопляемость судна. Для подхода к гидро-...

Номер патента: 334515

Опубликовано: 01.01.1972

Авторы: Агранов, Александров, Грек, Специальное

МПК: G01N 27/42

Метки: влажности, датчиков, кулонометрических

...концентрации влаги.Существует два типа кулонометрических датчиков (полного поглощения и диффузионные), имеющих в зависимости от диапазона ,измерений, различные коэффициенты влагопоглощения. В отличие от датчиков полного поглощения диффузионные датчики имеют слой сорбента, обеспечивающего лишь частичное влагопоглощение, Коэффициент влагопоглощения таких датчиков не превышает 0,1. Получение точных заданных значений столь малых коэффициентов влагопоглощения является весьма трудной задачей, в особенности при серийном выпуске диффузионных датчиков.Известным способом изготовления кулонометрических датчиков влажности с заданным коэффициентом влагопоглощения является метод покрытия рабочей поверхности датчиков мономолекулярным слоем сорбента...

Номер патента: 333416

Опубликовано: 01.01.1972

Авторы: Агранов, Парфенов, Специальное

МПК: G01J 3/50, G01N 21/61

Метки: анализатор, ленточный, фотоколориметрический

...механизм 4, регистрирующее устройство 5, блок б измерения скорости изменения окраски, блок 7 изменения режима работы, сигнальное устройство 8. Блок изменения режима работы непрерывно контролирует плотность окраски индикаторной ленты. При резком увеличении концентрации анализируемого компонента, плотность окраски индикаторной ленты достигает плотности, соответствующей верхнему пределу измерения газоанализатора, за время меньшее, чем время цикла. При этом блок изменения режима работы включает лентопротяжный механизм, осуществляющий перемещение индикаторной ленты на шаг, и запускает программное устройство 3 на новый цикл, - для анализа подготовлен чистый участок индикаторной ленты, Блок измерения скорости изменения окраски...

Номер патента: 314125

Опубликовано: 01.01.1971

Авторы: Агранов, Рейман, Специальное

МПК: G01J 1/04

Метки: анализа, газообразных, жидких, индикаторная, лента, сред, фотометрического

...прямо,гленты и разд2. Лента пцелью упрощна участках,"ктцвамц например отвер 5 Известны индикаторные ленты для фот рического анализа газов и паров с неско ми продольными дорожками, чувствитель к различным газовым компонентам. Для этих лент характерны ограничени ла анализируемых компонентов и во ность взаимного проникновения индик ных растворов. Цель изобретения - увеличить число временно определяемых компонентов сме упростить методику использования лентьЭто достигается тем, что участки ленты, пропитанные индикаторными растворамивыполнены в виде прямоугольников, расположенных вдоль ленты и разделенных нейтральными зонами, при этом рабочие участки снабжены контрольными отметками.Су щность изобретения поясняется чертежом....

Номер патента: 312828

Опубликовано: 01.01.1971

Авторы: Агранов, Александров, Велозерова

МПК: C01B 21/094

Метки: 312828

...большинства специфических реакций. Дляуменьшения гидролиза и стабилизации кристаллизации к раствору 75%-ной серной кислоты в процессе реакции с КХ 02 добавляют несколько капель дымящей серной кислоты.15 Способ обеспечивает получение легко кри.сталлизуемого вещества МОН 504 из концентрированных растворов серной кислоты при реакции с азотистокислым калием при весовом модуле серной кислоты соответствующеи 20 концентрации и навески КХО, от 8 - 10:1 до5,8 - 3,5:1; наиболее благоприятным условием кристаллизации МОНБ 04 является весовое соотношение концентрированной Н 204 к навеске КХОз 4,8:1; 6,2:1.25 Кристаллическую массу нитрозилгидросульфата быстро отмывают от ионов К+ 1,5-кратным объемом концентрированной серной кислоты. Получение...

Номер патента: 307330

Опубликовано: 01.01.1971

Авторы: Агранов, Алктовский, Майданский

МПК: G01N 27/416

Метки: датчик, электрохимический

...газораспределителем с отверстиями 3; 4 - катодная серебряная сетка с пористым носителем электролита 5, уложенная по спирали на газовый коллектор 2, причем отверстия коллектора расположены в промежутках между витками спирального с)тчатого катода; б - свинцовый анод, выполненный из шайб различного диаметра, собранных в нижней части коллектора на аноде 7. Электролит заливается так, чтобы анод был полностью погружен.Устройство работает следующим образом. Газовая смесь, пройдя отверстия коллектора, омывает всю активную поверхность серебряного катода, так как отверстия коллектора расположены непосредственно перед катодом. Взаимодействие содержащей кислород газовой смеси с электродами устройства сопровождается электрохпмическпми...

Номер патента: 299794

Опубликовано: 01.01.1971

Авторы: Агранов, Алитовский, Павленко, Специальное, Чилипенок, Шутов

МПК: G01N 27/416

Метки: датчик, жидких, кислорода, средах, электрохимический

...большого объема анализируемой пробы даже в10 статическом режиме, что в случае определения кислорода в крови является недопустимым.На чертеже дан предлагаемый электрохимический датчик гальванического типа для15 определения парциального давления кислорода в крови или в биологических жидкостяхдля динамических условий определения кислорода в адпаратах искуаственного кровообращения или других перфузионных приборах.20 Он содержит крьешку корпуса 1, серебряный катод 2, авинцовый анод 3, полимерную,например, полиэтиленовую мембрану 4, терморезистор б и;патрубки 7 для входа и выхода аналивируемой среды,25 Предлагаемый датчик работает следующимоб,разом,Кислород из анализируемой среды диффундирует через мембрану 4, в результате чегона катоде 2 и...

Номер патента: 322702

Опубликовано: 01.01.1971

Авторы: Агранов, Нков, Специальное

МПК: G01N 21/68

Метки: анализа, газов, спектрального, эмиссионного

...разряда. Этот разряд вызывают подачей высокочастотного си нусоидальпого напряжения и затем регистрируют спектр излучения возбужденного газа.Необходимость создавать в этом разряде пониженное давление, приводит к падению интенсивности спектральной линии и к сниже нию чувствительности.Сущность предложенного способа заключается в том, что электрический высокочастотный разряд в анализируемой смеси вызывают подачей импульсов высокого напряжения с 15 крутизной переднего фронта не меньшей 10 вггсек.При этом удается возбуждать свечение в газе, когда он имеет давление, равное атмосферному, или даже превышающее его, что 20 значительно упрощает конструкцию газоразрядной трубки,ои смеси при атозбуждается еации составляетния импульсовде...

Номер патента: 283763

Опубликовано: 01.01.1970

Авторы: Агранов, Горчилин, Рыбников

МПК: F15B 9/03, G05B 19/02

Метки: 283763

...известных электрогидрав,тических систем с инерционной и позиционной цагрузкОЙ являвся налинте слож 51 ых, 1 вецадеж 1 ных датчиков ускорения штока исполнительного органа.В предложенной электроп 1 дравлической следящей системе с це.1 ью устранения влияния позиционной нагрузки и упрощения схемы входные полосги дополнительно установленного дифференциального датчика давления соеди 1 нены с 1 рабочими полостями исполнительного органа, а общий выход диффсрен- О;иального датчика давления и датчика перемещения штока исполнительного органа соединен со входом электрогидравлцческого преобразователя,На чертеже представлена блок-схема электрогидравлической следящей системы, в которой 1 - исполнительный орган; 2 - электрогид 17 авли 11 ескц 11...

Номер патента: 277375

Опубликовано: 01.01.1970

Авторы: Агранов, Климентов, Рейман, Специальное

МПК: G01N 31/22

Метки: индикаторной, ленты, приготовления

...процесс за счет устранения оп;раций по предварительной поопитке ленты люхгинолох. Чзствительность индикаторной ленты прц храпе. 2 нии г течение двух месяцев уменьшается а 30 - 40%, по предлагаемому способу цреду. сматриваетс) обработка ее раствором нитрс. целлюлозы в ацетоне для увеличения срока хранения. 3 П р и м е р. Пары перекиси водорода взаимодействуют непосредственно с сухой смесью индикаторного оеактива, катализатора и щелочи, которые предварительно наносят из раствора на инертную подложку - индикаторнугг) ленту - и высушивают.Готовят индикаторную ленту путем дзукг)атнои и)Опцтки инертнои подрОжки, апр- )ер хро)гатографцгсскОЙ Оумагц, 1,р-нгх Вод.раствором глекслого пат 1)ия с добавкой 0,1 оо люмицола ц 0,02 сульфата пдра-...

Номер патента: 266341

Опубликовано: 01.01.1970

Авторы: Агранов, Александров, Нков

МПК: G01N 21/33

Метки: абсорбционный, газоанализатор

...виде капилляра из тугоплавкого стекла или кварца, Разрядная трубка конструктивно, совмещена с аналитической камерой 2, через которую пропускается анализируемая газовая смесь, Питание разрядной трубки осуществляется путем подачи на внешние электроды 3 напряжения высокой частоты от генератора 4.5 Электрический разряд возбуждается в газе,непрерывно подаваемом в разрядную трубку.Выбор газа осуществляется в зависимости от требуемого спектрального состава излучения.Для этой цели пригодны инертные газы, на пример гелий, криптон, ксенон, не вступающиев химические реакции с компонентами анализируемой газовой смеси в аналитической камере, а также не имеющие полос поглощения в том же диапазоне, что и определяемый компо нент. Ультрафиолетовое...

Номер патента: 256333

Опубликовано: 01.01.1969

Авторы: Агранов, Парфенов, Рейм, Специальное

МПК: G01N 21/78

Метки: газов, жидкостей, концентрации, паров

...лент насыщения участка ленты о ремсщают на шаг. роводить измереодном и том жеПосле полного раской ленту пеПредмет изобретени Известны способы измерения концентрации газов, паров и жидкостей с,использованием ленточного фотоколориметрического анализатора путем определения максимальной плотности окраски участка ленты при реакции 5 исследуемого компонента со специальным индикатором.Предложенный способ отличается от известных тем, что осуществляют измерение скорости нарастания выходного сигнала фотоколо риметрического датчика в процессе реакции определяемого компонента с индикатором и по этой скорости судят о концентрации исследу. емого компонента. Это позволяет сократить время анализа газов, паров или жидкостей фотоколориметрическим...

Номер патента: 254900

Опубликовано: 01.01.1969

Авторы: Агранов, Рыбников

МПК: G05B 19/00, G05B 19/46

Метки: дроссельное, электрогидравлическое

...2, гидравлический усилитель 8, датчики давления 4 и 5, дат ик б перемещения золотника рас пределцтеля, задатчик 7 номцнальцого давления в питающем трубопроводе, элементы сравнения 8, дополнительный элемент 9, передаточная функция которого обратна передаточной функции, связывающей перемещение 15 золотника расповделителя и входной сигналэлектронного усилителя, делительное устройство 10 и множительное устройство 11.При изменении давления в пита 1 огцей магистрали сигнал датчика давления 4 сравни вается с сигналом задатчика 7 в элементесравнения 8. Полученная разность сигналов преобразуется в элементе 9. Сигнал датчика б делится в дополнительном устройстве 10 на разность сигналов от задатчика 7 и датчи ка 5 (эта разность является...

Номер патента: 243446

Опубликовано: 01.01.1969

Авторы: Агранов, Александров, Бинина, Специальное

МПК: G01N 21/31, H01J 61/70

Метки: излучения, источник

...окон. Источником питания служит многофазный однополупериодный 2 вьвпрямитель, общая точка обмоток трансформатора которого соединена с анодом, а концы обмоток через вентили выпрямителя - с соответсъвующими катодами. Пропускание потока излучения осуществляется благодаря тому, 2 что анод имеет несколько по числу катодов отверстий, повторяющих форму поперечного сечения катодов.На фиг. 1 представлена схема устройства источника излучения, на фиг, 2 - схема под ече ециальное конструкторско ключения источника излучения к источнику питания,Поток излучения проходит через стеклянный баллон 1 с окнами 2, В баллоне находится система электродов, состоящая из анода 3 и катодов 4, причем анод выполнен в виде диска с двумя отверстиями для...

Номер патента: 241769

Опубликовано: 01.01.1969

Автор: Агранов

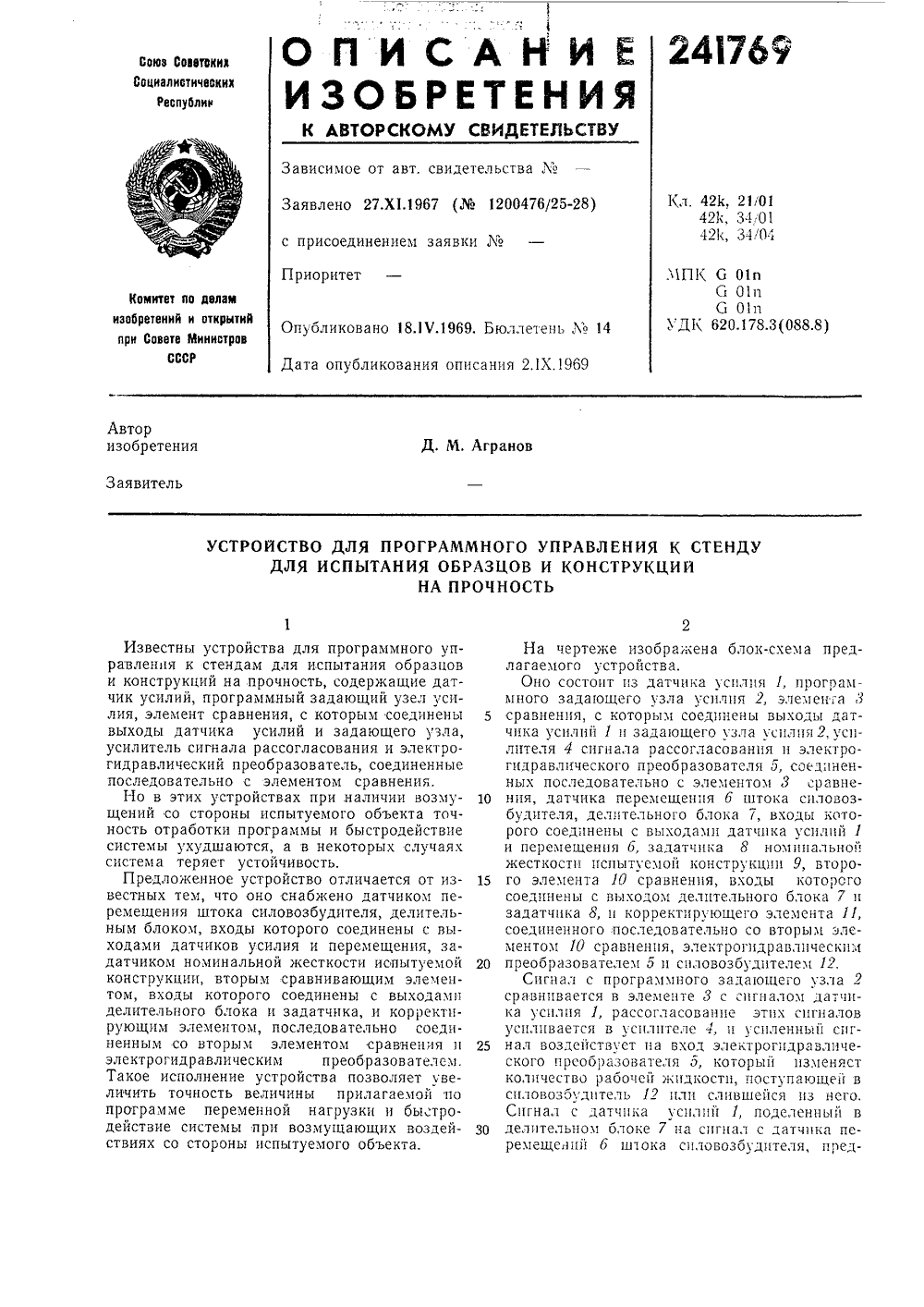

МПК: G01M 7/00, G01N 3/36

Метки: программного, стенду

...датчика перемещения 6 штока спловозбудителя, делительного блока 7, входы которого соединены с выходами датчика усп:шй 1 и перемещения 6, задатчика 8 номинальной жесткости испытуемой конструкции 9, второ го элемента 10 сравнения, входы которогосоединены с выходом делптельного блока 7 и задатчцка 8, и корректирующего элемента 11, соединенного последовательно со вторым элементом 10 сравнения, электроп 1 дравлическим о преобразователем 5 и спловозбудцтелем 12,Сигнал с программного задающего узла 2сравнивается в элементе 8 с спгалом датчика усплпя 1, рассогласование этик сигналов усиливается в усилителе 4, и усиленный спг- Б нал воздействует на вход электрогидравлического преобразователя 5, который пзменяст количество раоочей жидкости,...

Номер патента: 240318

Опубликовано: 01.01.1969

Авторы: Агранов, Арсенькина, Быков, Десницкий, Рейман, Туникова, Турецка

МПК: C01B 31/00, G01N 21/78

Метки: институт, научно-исследовательский, реактивов, ссср, химических, •всесоюзный

...йод с последующим взаимо З действием паров йода с сухой индикаторной лентой, пропитанной 10 - 150,-нывт раствором холинйодида в метиловом или этиловом спирте с добавкой 10 - 20 со дистиллированной воды, а концентрации окиси углерода опреде ляют фотоколориметрированием пятна на индикаторной ленте.На чертеже изображена газовая блок-схеа для осуществления предлагаемого спосоВ печи смесь встх пает и реакцию окисления окиси углерода (СО), проходящей через пяти- окись пода . О;), при температуре 130 С с выделением паров йода.Печь т заполняется цельнообъемными гранулами (диаметром 1,5 - 2,0 илт) пятиокиси йода, предварительно обработанной сухим и чистым воздухом при 230 в 2"С в течение 4 - 5 ы.: с последующей продувкой разогретым воздухом до...

Номер патента: 235382

Опубликовано: 01.01.1969

Авторы: Агранов, Эйгенброт

МПК: F15B 3/00, G06D 7/00

Метки: аналоговый, электрогидравлический

...элементе,устройства извлечения корня и устройстваумножения, второй вход которого подключенк датчику положения дроссельного элемента.Схема устройства приведена на чертеже, 2В прямом канале установлен электромеханический преобразователь /, соединенный сгидравлическим усилителем 2, в котором имеется дроссельный элемент.В канале обратной связи находятся датчик 23 перепада давлений на дроссельном элементе,устройство 4 извлечения корня и устройствоб умножения. Второй вход устройства 5 соединен с датчиком 6 положения дроссельного элемента.При подаче сигнала на вход 7, благодаря изменению положения электро 1 еханичес:ого преобразователя 1, дроссельный элемент гид. роусилителя 2 на шнает двигаться и продолжает движение до тех пор, пока...

Номер патента: 210908

Опубликовано: 01.01.1968

Авторы: Агранов, Дмитраков, Кершнер, Прокопенко, Серьезное, Царьков

МПК: G01K 1/16

Метки: измерительное

...с ней и соединена с объектом измерання и землей В одной точке вблизи датчика. Это повышает помехоустойч ивость. На чертеже приведена схема устранена.1 вмпература расположенного в электрической нагревательной печи субъекта 1 измеряется датвиком-термопарой 2. Датчик 2 связа(н лииней связи 3 с измерительным,прибором 4, корпус которого соединен изолированной заземляющей шиной 5 с объвктом.Для уменьшения величины:напряжения помех линию связи 3 выполняют витой.Корпус измерителвнопо прибора 4 (стойку с измерительными приборами) устанавливаюг па изоляционной подставке, заземляющая и;ина 5 по прассе также изолирована от землии соединяет корпус измерительного прибора4 с чехлом термопары 2 или с металлическимобъектом 1, если термапара 2 зачека(иена...

Номер патента: 124291

Опубликовано: 01.01.1959

Авторы: Агранов, Заран, Королев, Хрисанфов

МПК: B23K 35/14, B23K 35/24

Метки: защиты, окисления, оловяно-свинцового, припоя

...изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений М 22 за 1969 г. Предмет изобретения Способ защиты от окисления оловянно-свинцового припоя в виде проволоки, о т л и ч а ю щ и й с я тем, что, с целью устранения окисления поверхности припоя при содержании в нем олова менее 40%, последнюю покрывают флюсом, состоящим из 55% церезина, 40% канифоли и 5", вазелина. Существующий способ получения проволочного припоя с флюсом заключается в том, что в трубчатую проволоку из оловянно-свинцового припоя помещают флюс. При этом трубчатая проволока должна изготовляться из оловянно-свинцового припоя с содержанием олова менее 40%, так как при меньшем его содержании припой на воздухе быстро окисляется.Для устранения...
