Агафонов
Устройство для аэрации жидкости в ферментаторах
Номер патента: 1454840
Опубликовано: 30.01.1989
Авторы: Агафонов, Комарских, Наумова, Патрушев, Приходько, Чегодаев
МПК: C12M 1/04
Метки: аэрации, жидкости, ферментаторах
...а их Форма и расположение(см. Фиг.31 определяется расходом газа, гидравлическим сопротивлениемпластины 2, Формой коллектора 1 ит.д.Устройство размещается, в горизонтальной плоскости в нижней части Ферментационного аппарата 9, снабженного вертикальным валом 10 с мешалками11 и патрубком 3 для подачи газа кколлектору 1,Устройство для аэрации работаетследующим образом,Сжатый гаэ по патрубку 3 подаетсяв коллектор 1 и из него через пористые пластины 2 в виде мелких пузырьков, а через отверстия 5 - крупных,. диспергируется в жидкость, заполняющую часть аппарата 9.Мелкодисперсный газожидкостный по ток, поднимаясь, обтекает центральнун часть трубок 4, создавая за счет эжектирующего эффекта некоторое разрежение внутри трубки 4 в месте выреза...
Вяжущее
Номер патента: 1454802
Опубликовано: 30.01.1989
Авторы: Агафонов, Блен, Данилов, Ицко, Калаус, Корнеев, Липпмаа, Мяги
МПК: C04B 12/04
Метки: вяжущее
...тетраэтаноламмония. Гипс 15П р и м е р 2. Композицию приготавливают по примеру 1. Компонентыберутся в следующем соотношении,масе%:Силикат тетраэтиламмония(СН) И О 6810 40е 1050Тальк 10П р и м е р 3, Композицию приготавливают по примеру 1. Компонентыберутся в следующем соотношении,мас. :Силикат тетраэтиламмония(С Н ) ф И О 68104535Неделин 20П р и м е р 4. Композицию приготавливают по примеру 1, Компонентыберутся в следующем соотношении,мас. :Силикат тетраэтиламмония(С Н )М 0 68102 50Т 1015Доменный шлак 35П р и м е р 5. Приготовление композиции осуществляют по примеру 1.Компоненты берутся в следующем соотношении, мас. :Силикат тетраэтаноламмония(СН, ОН) М О 8810 40Микроклин К О А 1 О 6810 35П р и м е р 6. Композицию приготавливают по...
Устройство для получения литых многополюсных магнитов
Номер патента: 1454570
Опубликовано: 30.01.1989
Авторы: Агафонов, Копычева, Луганский, Мымрин, Чекмарев
МПК: B22C 9/20, B22D 27/04
Метки: литых, магнитов, многополюсных
...питателей равно 1,2- 251,4 сечению стояка, а последний сообщен с рабочими полостями через питатели нижнего оболочкового стержня. Стопочная литейная форма фикси,руется в холодильнике с помощью конусного прижимного кольца 9 и винтов 10.Холодильник может быть разъемным из двух половин и устанавливаться на плите.35Устройство работает следующим образомЖидкий сплав из заливочного ковшаопри температуре 1740-1780 С поступа, ет через заливочную Воронку и далее 40 стояк, зумпф и питатели сифоном в рабочие полости 3, поочередно снизу вверх заполняя их. Для уменьшения фонтанирования и разбрызгивания сплаВа пит ат ели Выполнены р асюир яющимися 4окверху под углом 3-5, за счет чего идет плавное заполнение рабочих полостей формы. Этому же способствует...
Вихретоковый преобразователь для неразрушающего контроля
Номер патента: 1453309
Опубликовано: 23.01.1989
Авторы: Агафонов, Волков, Федорчук, Шуховцев
МПК: G01N 27/90
Метки: вихретоковый, неразрушающего
...9, Преобразователь 4 устанавливают на поверхности так, что направление нитей 11совпадает с направлением движения преобразователя.При включении механизма вращения (не показан) преобразователя вращающее усилие передается полому корпусу 1. Одна из гибких нитей 11 (в зависимости от направления вращения), преодолевая сопротивление трения опорI 8 и шаровой опоры 12 и изгибающего момента пружины 2 (фиг, 3), натягивается и передает усилие движения втулке 3, обеспечивая перемещение преобразователя в направлении вра" щения. Допустимое растяжение нити Р зависит от жесткости пружины 2 на изгиб и определяется величиной изгиба пружины 2, при котором не происходит отрыва-перекоса опор 8 от поверхности контроля,При перемещении преобразователя по...
Устройство для аэрации
Номер патента: 1452567
Опубликовано: 23.01.1989
Авторы: Агафонов, Комарских, Наумова, Патрушев, Приходько, Чегодаев
МПК: B01F 3/04
Метки: аэрации
...горизонтальной плоскостьюпроходящей через нижний край пористого эпемента 3, и участком 7 превосходит площадь части поверхностипластины 10 под участкомКорпус 1 снабжен центральным валом 13, на котором укреплены мешалки 14, создающие в слое жидкости привращении циркуляционные контуры сколеблющимся нестационарным полемскоростей. Поскольку мешалки 14 рас-.положены над устройством для аэрации,то одна из ветвей жидкостного контура проходит в направлении от боковой стенки к центру корпуса 1 мимоэлемента 3 преимущественно вдольднища 2,Устройство для аэрации работаетследующим образом.Во время работы аппарата 1, т,е,вращения вала 13, нестационарныйжидкостный потокнабегает на нижнюючасть пластин 10, расположенную впространстве между пористым...
Микрополосковый гребенчатый фильтр
Номер патента: 1450018
Опубликовано: 07.01.1989
Авторы: Агафонов, Лабынцев
МПК: H01P 1/205
Метки: гребенчатый, микрополосковый, фильтр
...2 диэлектрической подложки 1 вдоль ее кромки 3. Крайние резонаторы 4 связаны элементами 5 связи с внешними цепями, которые могут быть выполнены в виде отрезка полоскового проводника, электромагнитно связанного с крайними резонаторами 4, или в виде гальванического соединения,Иикрополосковый гребенчатый фильтр работает следующим образом.При поступлении сигнала на один элемент 5 связи с внешними цепями сигнал взаимодействует с крайним резонатором 4, Каждый резонатор 4 резоцрует, если .его резонансная частота совпадает с частотой поступающего сигнала, Благодаря связи между резонаторами 4 по электромагнитному полюв диапазоне частот, соответствующемпервой полосе пропускания, сигнал передается от первого резонатора 4 кпоследнему и поступает...
Устройство для выдачи смазки из тары
Номер патента: 1448160
Опубликовано: 30.12.1988
Автор: Агафонов
МПК: F16N 11/00
...4, На внешней поверхности заборного патрубка 2 выполнен винтовой паз 5, с которым взаимодействует шип 6 в направляющей втулке подпорного поршня 7. На поверхности подпорного поршня 7, прилегающей к смазке, выполнены лопасти 8 в виде радиальных спиральных выступов. Выступы выполнены из эластичного материала и имеют в сечении форму, обеспечивающую их смятие при упоре подпорного поршня в днище тары.Устройство работает следующим образом.Насос 1, выкачивая смазку 4 из тары 3, создает в смазке 4 разрежение, под действием которого подпорный поршень 7 перемещается по заборному патрубку 2 в направлении днища тары и одновременно поворачивается в горизонтальной плоскости вследствие взаимодействия шипа 6 в направляющей втулке подпорного поршня 7 с...
Связующее для силикатных композиций
Номер патента: 1447790
Опубликовано: 30.12.1988
Авторы: Агафонов, Блен, Данилов, Ицко, Калаус, Корнеев
МПК: C04B 28/24
Метки: композиций, связующее, силикатных
...Химическийсостав полученного стекла, мас.7 ф83.022 А 100,2КО6,75 НаО 0,2СаО 0,15 80 0,15РеО О 2 НО 50 35ИСНОН) И 0 6810 20,0Для определения прочности при ударе и времени отвердевания связующеесмешивают с наполнителями в соотношении, указанном в примере 1.П р и м е р 3. Силикат тетраэтаноламмония вводят в калиевое жидкоестекло в соотношении 3:7. Химическийсостав полученного связующего, мас,Ж:810 20А 10 0,1КО 6 НаО0,1СаО 0,1 80 0,1Ре 00,1 НО 43,5НС Н ОН) 4 И 10 6 810 30 Для определения прочности при ударе и времени отвердевания связующеесмешивают с наполнителями в соотно-шении, указанном в примере 1.П р и м е р 4. Водный раствор силиката тетраэтаноламмония вводят вкалиевое жидкое стекло в соотношении5:95. Химический состав...

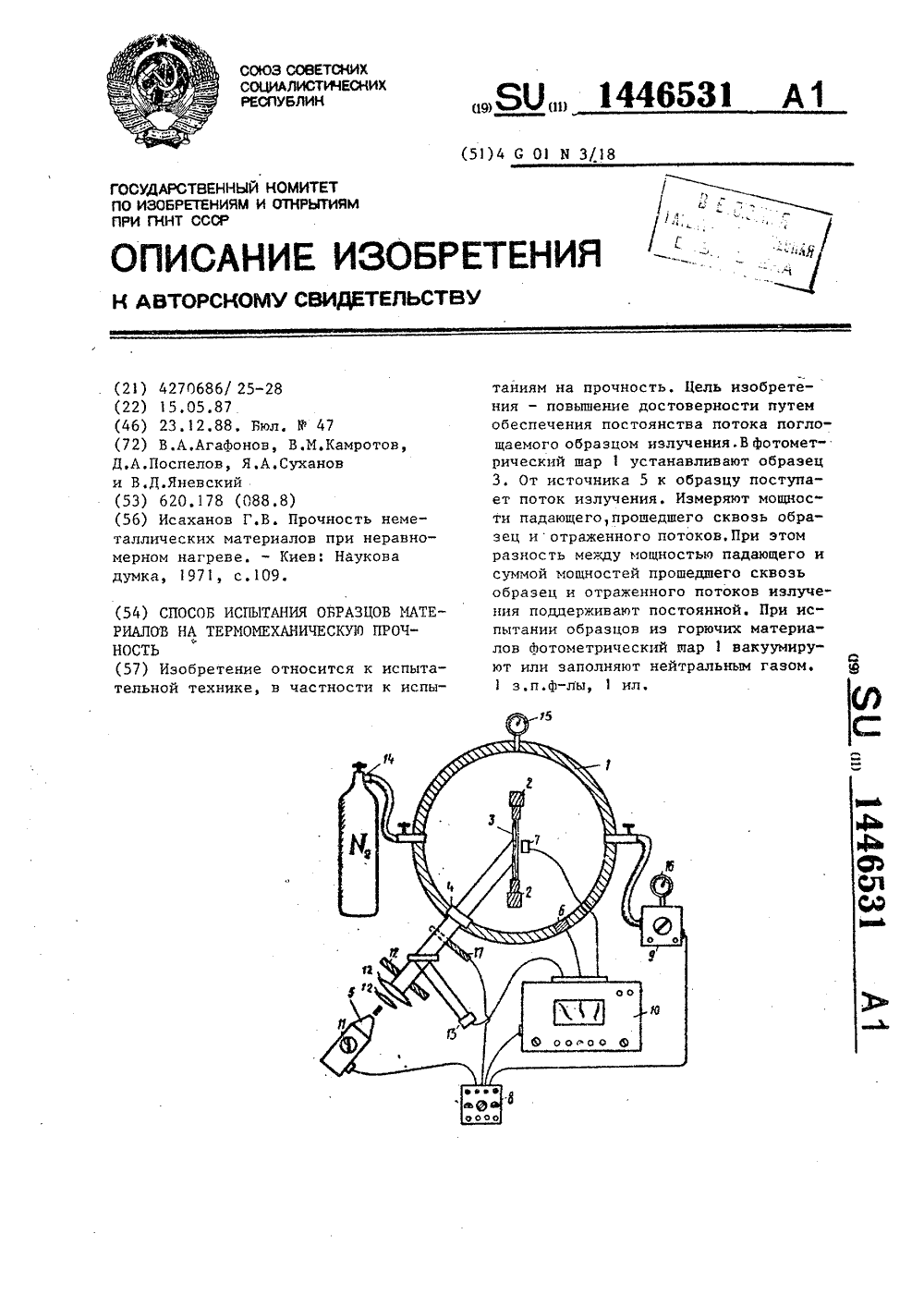

Способ испытания образцов материалов на термомеханическую прочность
Номер патента: 1446531
Опубликовано: 23.12.1988
Авторы: Агафонов, Камротов, Поспелов, Суханов, Яневский
МПК: G01N 3/18
Метки: испытания, образцов, прочность, термомеханическую
...затвора мощного лазера ИК-диапазона (коэффициент пропускания у затвора в условиях эксплуатации равен нулю). В условиях эксплуатации на затвор действует поток ИК-из 5 лучения, коэффициент отражения практически постоянен, В экспериментальных условиях значительно дешевле и проще подвергать затвор. воздействию излучения от немонохроматического источника, например ламп. Коэффициент отражения К в процессе облучения образца излучением лампы меняется слабо, однако меняется коэффици ент пропускания, что связано с тем, что в спектре лампы имеются коротковолновые составляющие, которые проходят сквозь холодный образец, но не проходят сквозь нагретый образец, При этом в процессе нагрева образца Ы-коэффициент пропускания - меняется по закону,...
Бункер для сыпучих материалов
Номер патента: 1446051
Опубликовано: 23.12.1988
Авторы: Агафонов, Антонов, Смирнова
МПК: B65D 88/72
...4 с расположенными в их нижней части патрубками - соплами 5,троса б с ответвлениями 7; лебедки 8,установленной на крышке 2, Бункер имеет штуцер 9 подачи сжатого газа в 30коллекторы 4 и гибкие переходные шланги 10. Внешний коллектор 11 закрепленотносительно корпуса 1 неподвижно,а остальные коллекторы 4 с помощьюответвлений 7 троса 6 установлены овоэможностью перемещения по вертикали,До заполнения корпуса 1 сыпучимматериалом кольцевые коллекторы 4вывешивают в горизонтальной плоскости при помощи лебедки 8 и троса 6с ответвлениями . Затем бункер засы 1 2пают сыпучим материалом, В первый момент открытия выходного отверстия 3 в него ссыпается центральный столб материала по диаметру, равному диаметру выходного отверстия 3.При подаче...
Формирователь тока магнитной развертки
Номер патента: 1444967
Опубликовано: 15.12.1988
Авторы: Агафонов, Бельский, Комиссарова
МПК: H04N 3/16
Метки: магнитной, развертки, формирователь
...14 и длительность этого процесса Сна.тр равна10 где Ьтр - индуктивность первичной обмотки трансформатора 14;Е, - напряжение источника питания Е 1 (шина 13);1 - ток в обмотке трансформатора 14;- падение напряжения на резискторе 10 и на транзисторе 9.При выполнении условия 1 кмдРна,-ркмдк но.е,7 р а это легко реализовать, найдя велйчину необходимой индуктивности первичной обмотки трансформатора 14, используя выражение 3 и 4 переходной процесс нарастания тока в первичной обмотке трансформатора 14 заканчивается раньше, чем процесс нарастания тока в обмотке отклоняющей катушки. Но как только закончится процесс нарастания тока, в первичной обмотке трансформатора 14 уменьшится напряжение в первой обмотке трансформатора 14, что приведет...
Устройство для отбора проб культуральной жидкости
Номер патента: 1444644
Опубликовано: 15.12.1988
Авторы: Агафонов, Грищенко, Заблоцкий, Заболотный, Ильчук, Соболенко, Сушко, Школьник
МПК: G01N 1/10
Метки: жидкости, культуральной, отбора, проб
...полостью 16 вокруг конца 7,Для быстрого выравнивания эпюры скоростей жидкости по поперечному сечению стакана 8 служат направляющиепластины 1 7, укрепленные во входнойчасти стакана 8, Характеристики отбираемых из аппарата 1 проб культу -ральной жидкости регистрируются припомощи датчиков 18, установленныхвнутри ячейки 3, и служащих, например, для определения рН, концентрации микроорганизмов, а также параметров культуральной жидкости. Крометого, аппарат 1 имеет диспергатор 19для аэрирования жидкости,Устройство для отбора проб культуральной жидкости работает следующим образом,При работе диспергатора 19 слой жидкости в аппарате 1 насыщается пузырьками газа. При помощи струйного насоса 2 культуральная жидкость в виде двухфазной...
Устройство для сортировки древесных частиц
Номер патента: 1442273
Опубликовано: 07.12.1988
Авторы: Агафонов, Барулин, Маруфенко
МПК: B07B 7/083
Метки: древесных, сортировки, частиц
...плит и являетсяусовершенствованием устройства по,авт,св, 9 891180,Целью изобретения является повышение качества сортировки частиц раз Оличной массы.На чертеже изображено устройстводля сортировки древесных частиц, продольный разрез.Устройство для сортировки древесных частиц, включающее корпус 1, загрузочное приспособление 2, разбрасывающий диск 3 со ступицей 4 илопастями 5, камеру 6 сепарации, приемники 7-9 выделенных фракций и привод 10, причем диск 3 снабжен установленными между лопастями 5 черезодну поворотными лопастями 11 изубчатой передачей 12 и 13, при этомшестерни 12 закреплены на осях 14(высот трапеции) поворотных лопастей11, а зубчатое колесо 13 установленос возможностью поворота на диске 3.Кроме того, на ступице 4...
Центробежная муфта
Номер патента: 1441097
Опубликовано: 30.11.1988
Автор: Агафонов
МПК: F16D 43/18
Метки: муфта, центробежная
...способности муфты.На фиг.1 изображен поперечный разрез муфты; на фиг,2 - разрез А-А на Фиг.1. ОМуфта состоит из ведущей полумуфты 1, закрепленной на валу 2, и охватывающей ее ведомой полумуфты 3, закрепленной на валу 4. Между полумуфтами установлены колодки 5 с Фрикцион ными накладками, взаимодействующими с внутренней поверхностью стакана 6 полумуфты 3. Колодки 5 расположены между ребрами 7 полумуфты 1 и подпружинены пружинами 8 через болты 9, на 20 полумуфте 1 шарнирно на осях 10 установлены центробежные грузы 11, выполненные с выступами 12, расположенными между центром тяжести -С" грузов и осью шарниров О-О и контактирующи-. 25 ми с поверхностью колодок 5. В выклгоченном положении грузы 11 поджимаются к кольцевому выступу 13...
Ключевой магнитный элемент
Номер патента: 1439732
Опубликовано: 23.11.1988
Авторы: Агафонов, Дубинин
МПК: H03K 17/00, H03K 17/80
Метки: ключевой, магнитный, элемент
...вектор напряженности магнитного поля55 обмотки 7 возбуждения совпадает по направлению с вектором намагниченности среднего стержня 2 магнитопровода 1,Указанное магнитное состояние среднего стержня 2 приводит к тому, что его магнитное сопротивление оказывается значительно меньше магнитных сопротивлений боковых стержней 5 и б, Поэтому практически весь магнитный поток обмотки 7 возбуждения замыкается через средний стержень 2 магнитопровода 1 и сигнал с выход - ной обмотки 8 равняется нулю (имеет минимальное значение). Путем подачи кратковременного импульса напряжения определенной величины и полярности на обмотку 4 импульсного управления в среднем стержне 2 магнитопровода 1 создается импульсное магнитное поле определенной величины и...
Торцовый гаечный ключ для резьбовых соединений с шариковым фиксатором
Номер патента: 1438952
Опубликовано: 23.11.1988
Авторы: Агафонов, Ершов
МПК: B25B 13/06
Метки: гаечный, ключ, резьбовых, соединений, торцовый, фиксатором, шариковым
...ца резьбовойстержень 4 с встроенцым подпружиненным шлриковым Фиксатором 5, установленный в корпусе 1 с возможностью перемещения толкатель 6, имеющий осевой паз 7 и выступ 8 на упорном торце, и закрепленный на корпусе 1 и. расположенный в осевом пазу 7 толкателя 6 вороток 9. На корпусе 1 можетбыть установлен фиксатор в виде винта 10 для Фиксации положения толкателя 6 в корпусе 1. Масса толкателя 6должна быть выбрана таким образом,чтобы обеспечить перемещение подпружиненного штока шарикового Фиксатора5 ца необходимую величину, т.е. устранить стопорение гайки 3, котораярасположена в узком кородце изделия11, имеющего паз 12. Ключ работает следующим образом, 11 редварительцо для удобства работы с ключом Фиксируют положение толкателя 6...
Глушитель шума
Номер патента: 1437518
Опубликовано: 15.11.1988
Авторы: Агафонов, Дубинский, Кочетов
МПК: F01N 1/04
...шумапреимущественно вентилятора.Цель иэОбретеиия - повышение эф 5фективности шумоглушения.На фиг.изображен предлагаемыйглушитель шума, продольный разрез;на фиг. 2 " поверхности вставки икорпуса,облицованные звукопоглощающим материалом, продольный разрез,Глушитель шума содержит корпус 1с торцовыми стенками 2 и 3, впускной4 и выпускной 5 патрубки и шумоглушащий элемент, выполненный в виде по 15;меньшей мере одной камеры, образованной коаксиально установленной перфо.рированной вставкой б и внутренней,поверхностью корпуса 1. Глушитель шума снабжен по меньшей мере одной 20кольцевой полой поперечной перегородкой 7 П-образного продольного сечения, размещенной в средней части корпуса 1, сопряженной с внутренней поверхностью последнего и...
Глушитель шума
Номер патента: 1437517
Опубликовано: 15.11.1988
Авторы: Агафонов, Дубинский, Кочетов
МПК: F01N 1/04
...форме соответственно диффузора и конфузора, сопряженных меньшими основаниями с входным и выходным .отверстиями патрубков 4 и 5. Перфоч35рированньп цилиндр резонатора шумоглушащего элемента 6 может быть вы"полнен с входным и выходным участка-,ми в виде усеченных конусов с образованием ксльцевого зазора 7 постоянного сечения (фиг. 1), причем отверстие перфорации цилиндра, размещенное, со стороны впускного патрубка 4, сопряжено с трубкой О расположеннойв цилиндре, Отверстия перфорации поперечной перегородки 8 могут быть вьгполнены фигурными, а перфорированныйцилиндр резонатора выполнен из эвукопоглощающего материала.Глушитель шума работает следующимобразом.Полость корпуса глушителя, представляющая собой реактивную камеру,настраивают на...
Глушитель шума
Номер патента: 1437516
Опубликовано: 15.11.1988
Авторы: Агафонов, Дубинский, Кочетов
МПК: F01N 1/00
...шума, продольный разрез;на фиг,2 - Разрез Л-Л на фиг.1; нафиг.3 - вариант конфузора, облицованного звукопоглощающим материалом,продольный разрез; на фиг.4 - вариантконфузора с цилиндрическим участком,продольный разрез; на фиг.5 - вариант конфузора с коническим и ци- ,15линдрическим участками, продольныйразрез; на фиг.б - вариант конфузорас кольцевыми нишами, продольный раз-рез; на фиг,7 - вариант конфузора иззвукопо 1 лощающего материала с кольневой камерой переменного сечения,и о ольный разрез; на фиг,8 - вариант кого участков (фиг.5), а в зонахвпускного 2 и выпускного 3 патрубков может быть выполнен с кольцевыминишами 13, заполненными звукопоглощающим материалом с толщиной стенок,увеличивающейся в сторону выпускногопатрубка 5,...
Способ подготовки шихты к спеканию
Номер патента: 1435631
Опубликовано: 07.11.1988
Авторы: Агафонов, Греков, Зевин, Коршиков, Кузнецов, Науменко, Невмержицкий, Хайков, Шматов
МПК: C22B 1/14
Метки: подготовки, спеканию, шихты
...на участке20 25 За показатель стабильности работытранспортной системы подачи топлива 45 в барабанной окомкователь принятыбаллы, оценивающие изменение текущихпростоев по ее причине:Текущие простои не увеличиваваются 5 50 Текущие простои увеличиваются .на 10% 4То же,на 20% 3То же,на 30% 2;То же,на 40% 1Результаты промышленных экспериментов представлены в таблице.Опыт У 2 отражает результаты применения накатывания топлива по известному способу. з143 длиной, равной 24-28% от общей длины барабана со стороны выгрузки.Нижнее предельное значение длины накатывания топлива определяется диаметром барабана и скоростью его вращения, Она должна удовлетворять условию, при котором поверхность комкующейся шихты оказалась бы достаточной, чтобы реализовать...
Установка для переработки доменного шлакового расплава
Номер патента: 1435560
Опубликовано: 07.11.1988
Авторы: Агафонов, Волобуев, Калитиевский, Кобелев, Кудрявцев, Сокол
МПК: C04B 5/00
Метки: доменного, переработки, расплава, шлакового
...1 и далее вустройство 3 для получения твердогошлака с заданными параметрами шлаковых строительных материалов, гдеохлаждается (до 1000-1200 С), отдавая 40тепло посредством уходящих газов теплообменнику 4 и воздухоподогревателю5. Сжатый воздух, нагретый в воздухоподогревателе 5 до температуры,исключающей возможность спекания 45пылеобразных добавок в камере 6 аэрирования, поступает в горелки 2, гдес повышенным значением энтальпии более экономно поддерживает процессвыделения тепла при истечении огненной струи сгорающего топлива. Одновременно часть сжатого воздуха в результате нагрева, имеющего низкуюотносительную влажность, поступает вкамеру 6 аэрирования порошкообразной55добавки, в качестве которой может исйользоваться эола,...
Узорообразующее устройство кругловязальной машины
Номер патента: 1434010
Опубликовано: 30.10.1988
Авторы: Агафонов, Марфуненков, Масленников, Шмиголь
МПК: D04B 15/74
Метки: кругловязальной, узорообразующее
...первой ступени толкания четныеднуплечие рычаги 6, носики 9 которыхрасположены на уровне четных горизонтальных рядов отверстий 4 уэорообра 1434010эующего барабана, не изменяют своего положения. Так как длина рабочихУ (Э+2 Ь)площадок 11 Ь: - ------ й то2 Е) рабочие площадки этих четных двуплечих рычагов, которые в начале первой ступени толкания располагались на колках, остаются на колках после окончания первой ступени толкания. Четные двуплечие рычаги удерживают шиберы 8, с которыми они находятся во взаимодействии, в отведенном от игольного цилиндра 17 положении. Шиберы 8 не воздействуют на соответствующие узорные пятки узорных толкателей 20. Толкатели 20, на узорные пятки которых не воздействуют шиберы 8, не утапливаются в пазы игольного...
Способ автоматического регулирования процесса стабилизации биохимических суспензий
Номер патента: 1433972
Опубликовано: 30.10.1988
Авторы: Абрамов, Агафонов, Захарчук, Ковальчук, Лужков, Школьник, Юсупов
МПК: C12F 3/06
Метки: биохимических, процесса, стабилизации, суспензий
...следовательно, и величина возросшего давления в полости 9 устанавливается прибором-анализатором 4 прямо пропорционально величине отклонения текущего значения рН от верхнего предельного значения рН.Возрастание давления в полости 9 ведет к увеличению перепада давлений в емкости-накопителе 2 и камере пониженного давления эжектора б, а следовательно, увеличению расхода соляной кислоты из емкости-накопителя 2 че 1рез эжектор 6 в магистраль 1 и, соответственно, снижению рН суспензии, Увеличение давления в полости 9 осу" ществляется до момента, когда текущая величина рН суспензии снижается до требуемой величины (рН 6).В случае, когда при атмосферном давлении в полости 9 величина рН суспензии начинает падать ниже нижнего предельного значения...
Электрогидравлический усилитель
Номер патента: 1432279
Опубликовано: 23.10.1988
Авторы: Агафонов, Данилов, Лаврентьев, Никонов, Петров, Сысоев
МПК: F15B 9/03
Метки: усилитель, электрогидравлический
...собой поверхностяжен упругими упорами 20 и 21, выполненными в виде тарельчатых пружин 22и 23 и втулок 24-29, установленных вгильзе 14 с предварительным сжатиемпружин 22 и 23 в направлении перемещения золотника 1. Втулки 25 и 28выполнены с вогнутой, а втулки 26 и29 с выпуклой, взаимодействующимимежду собой поверхностями. Удар золотника 11 воспринимает пружина 22(23), что исключает поломку рычага16. 2 з.п. ф-лы, 2 ил. ми. Преобразовательсоединен с прибором 30 управления.Усилитель работает следующим образом,5 При подаче сигнала управления 11 зна вход прибора 30 поворачивается заслонка 2, возникает перепад давленияв полостях 6 и 7 и происходит перемещение золотника 8. При этом возникает перепад давления в камерах 12 и13, а золотник 11...
Способ возведения сооружений из отходов производства
Номер патента: 1432128
Опубликовано: 23.10.1988
Авторы: Агафонов, Епанчинцев, Жеребятьев, Жолнерович, Иванов, Пантелеев, Перевалов
Метки: возведения, отходов, производства, сооружений
...загружая кузов каждого самосвала на две трети породой и на однутреть золой, забираемой с ТЗС сухимотбором. Породы обладают свойствомразмокать в воде и приобретать на; чальную прочность после подсушки. По этому с целью временного разупрочне40ния их в месте погрузки предварительно увлажняют и размокшую породу изону перемешивают до образования однородной массы с минимальным объемомпор. Привезенную смесь выгружают уначала полосы, образованной ограничительными стенками и разравнивают дополучения ровного слоя материала повсей площади полосы, После этого материал, например, при помощи катка,уплотняют, при этом мелкие частицы50золы, заполняющие весь объем поркрупного материала, легко вклиниваются в крупные частицы породы, создавая...
Способ тушения горючих жидкостей воздушно-механической пеной
Номер патента: 1430033
Опубликовано: 15.10.1988
Авторы: Агафонов, Егоров, Мокроусов, Тарадайко
МПК: A62C 3/06
Метки: воздушно-механической, горючих, жидкостей, пеной, тушения
...шзются от возлействия иламни. Крочс Ого,ири лроблении сплошного потока пны наОтлс,ьныс хг)опья гасится кинетическая эсрця нпокз и пз горяпей поверхности вОтлицие от прототипа не образуется сво(п)диого от пены уцастка в чссте падениясплошной струи. 11 рнчИспи предлагаемого способа туп. ия позволит сократить расхо;1 пенообрззоиз,15 ИО срзвненик) с п 1)ототипом нс м(. (.(. с в 1" рзз. Брс)я п(.я, 3 р - мер, толО И п.опзди в 4 ч- сокрзцатся в 6 рз. Ожидаемый эко(и)мицеский эф(1)скт От вне;11)сни 5 из(и)рстсния тОлькО за с к экономии псин)брззовзтля составит 1526),9 руб. Кроме того, учсньп:пся Обп 1 пи уигерб От пожара за счет сокрзиеиия врсмени тупиия. На чертеже показана схема осуществления способа.Соосно с пеногенератором ГПС - 25 илиГПС...
Винтовой механизм
Номер патента: 1428847
Опубликовано: 07.10.1988
Авторы: Агафонов, Головко, Ершов
МПК: F16B 39/02
...и 7, образуя внутренний 8 и внешний 9 стопорные участки. В зоне радиально прорезей гайки, параллельно ее оси вы 1 олнено дополнительное отверстие 10, которое на одном и сто порящих участков имеет резьбовую35 часть 11. Гайка 2 снаЬжена стяжным винтом 12, установленным в отверстии 10 и взаимодействующим с его резьбовой частью 11.Винтовой механизм может быть использован, например, в силоизмери" тельном стееще при креплении подвиж ного стола для установки объекта испытаний на нескольких ориентированных в тангенциальном направлении штангах, передающих осевые усилия на силоиэме" рительные средства. Регулировка положения подвижного стола стенда произво. дится изменением положения диФФеренцнальнык гаек на штангах, а Фиксация - посредством...
Устройство для заряда аккумуляторной батареи
Номер патента: 1427482
Опубликовано: 30.09.1988
Авторы: Агафонов, Белозеров
МПК: H02J 7/00
Метки: аккумуляторной, батареи, заряда
...при котором контакты 8, 16 и 6,25 замкнуты а контакты 7, 15 и 5,24 разомкнуты. Включается источник 1питания и подается напряжение питанияна усилитель 10 и триггер 11 и производится установка триггера 11 (например, кнопкой "Сброс" ) в состояние,при котором через обмотку 12 релеток не течет и размыкающие контакты 3реле замкнуты. Зарядный ток аккумуля"торной батареи 2 протекает по цепи,включающей шунт 4. Вследствие того,что к выводам шунта 4 подключены резистор 9 и далее контакт 8, а такжеконтакт 6, то часть зарядного токапротекает по цепи, включающей выводшунта 4 - резистор 9 - контакт 8 -контакт 16 - правый электрод 14электролит 17 - левый электрод 14контакт 15 - контакт 25 - контакт 6вывод шунта. Падение напряжения нарезисторе 9,...
Устройство для управления процессом копания карьерного экскаватора
Номер патента: 1425284
Опубликовано: 23.09.1988
Авторы: Агафонов, Иванков, Иржак, Кузнецов, Полузадов, Шлыков
МПК: E02F 9/20
Метки: карьерного, копания, процессом, экскаватора
...двигателя10 напора, направленному на втягивание рукояти, и влево в положение27 а - если момент двигателя напорадействует на выдвижение рукояти.Сигнал с выхода первого усилителя13 действует в сторону увеличениявыходного сигнала усилителя 14,Входные параметры второго усилителя 14 рассчитываются таким образом,что сигнал на его выходе равен разности входных сигналов, если напряжение на выходе первого усилителя 13больше сигнала на выходе регулятора7 напряжения, измеренного от максимального значения, действующего навтягивание рукояти. Если же этот сигнал больше напряжения на выходе первого усилителя 13, то напряжение навыходе второго усилителя 14 равнонулю. Таким образом, результирующийсигнал на входе регулятора тока равеннаибольшему из...
Способ изготовления профилей из алюминиевых сплавов
Номер патента: 1424928
Опубликовано: 23.09.1988
Авторы: Агафонов, Белов, Гришковец, Запорожец, Захаров, Мащенко, Охапкин, Печенцев, Руденко, Рыжов, Савченкова, Тлюстен, Шибанова
МПК: B21J 5/00
Метки: алюминиевых, профилей, сплавов
