Многоопорная дождевальная машина
Номер патента: 1692395
Опубликовано: 23.11.1991
Авторы: Горланова, Лямперт, Мурашов, Праздников
МПК: A01G 25/09
Метки: дождевальная, многоопорная
...движения 3, ведущее колесо 4 кинематически связано с подвижной заслонкой 5 и свободно посаженным (ведомым) колесом 6 через пружины 7 и передаточные механизмы 8 (например, рееч- ные), Пружины сжатия 7 прикреплены к заслонке 5 с двух сторон, Заслонка 5 посредством штанги 9 может взаимодействовать с подпружиненным ползуном 10 икопиром 11, Ползун 10 соединен с муфтами сцепления 12, разъединяющими реечные передачи 8 с ведущим 4 и ведомым б колесами,Работает регулятор скорости самоходной тележки дождевальной машины следующим образом,.При движении трубопровода 1, например, спраВа налево (см, стрелку А на фиг,1) под дейстяием радности чисел оборотов ведущегоколеса 4 (при его пробуксовке), и свободнопосаженного колеса 6 заслонка 5,...
Широкозахватная дождевальная установка
Номер патента: 1692396
Опубликовано: 23.11.1991
МПК: A01G 25/09
Метки: дождевальная, широкозахватная
...1, К секционному поливно, му трубопроводу 1 присоединен через поводки 6, выполненные разной длины взависимости от места крепления на секционном поливном трубопроводе 1, гибкий.элемент 7, который соединен своими концами с натяжными устройствами 8, которыезакреплены на приводных тележках 9, размещенных по краям поля, 25Широкозахватная дождевальная установка работает следующим образом,Перед началом работы к концам гибкогоэлемента 7 прикладывается необходимоеусилие с помощью натяжных устройств 8, 30натягивая его. Затем запускаются приводные тележки 9, После начала перемещениятележек 9 одновременно сими перемещается элемент 7, прогибаясь и образуя определенную стрелу прогиба под действием 35силы сопротивления перемещению от секционного...
Устройство управления многоопорной фронтальной дождевальной машиной
Номер патента: 1692397
Опубликовано: 23.11.1991
Авторы: Литовченко, Цымбаленко
МПК: A01G 25/09
Метки: дождевальной, машиной, многоопорной, фронтальной
...наблюдается значительный переполив, пагубно сказывающийся на развитии поливаемых культур. Для предотвращения переполива необходимо уменьшить количество поливной воды, поступающей в опережающее крыло ДУ, Эту функцию и выполняет предлагаемое устройство управления, которое вступает в работу только по сигналу ДП 4, который включает в работу и задающий таймер 5,Таким образом, при работе многоопорной дождевальной машины в режиме, задаваемом задающим таймером 5, устройство управления и регулирования водоподачей находится в отключенном состоянии. При этом блок 2 закрыт, сигнал от ТК 6 через блок реверсиравания 3 на регулятор 1 подачи поливной воды не поступает, т.к. разорван контакт концевого выключателя 7,При забегании какого-либо...
Многоопорная дождевальная машина
Номер патента: 1692398
Опубликовано: 23.11.1991
Авторы: Ерохин, Краснощеков, Митрюхин
МПК: A01G 25/09
Метки: дождевальная, многоопорная
...по ее окружности,Собачка 8 опирается на пружину 12 иимеет выступ-захват 13. На шайбу 11 опирается направляющая обойма 7, установленная подвижно и концентрично ей впосадочное гнездо 14 шайбы 11. Шайба 11жестко связана с кронштейном 15, которыйзакреплен на площадке 16 хомута 17 с помощью резьбового соединения 18, так чтонаправляющая обойма вместе с шайбой 11имеет возмокность отклонения на требуемый угол в сбе стороны вдоль напорноготрубопровода 1 относительно площадки хомута 17, Для устранения вертикального перемещения направляющей обоймы 8имеется прукина 19, закрепленная на шайбе 11.Дождевальная машина работает следующим образом.При высоте расположения над землей, насадок 6 (фиг.1) вода из напорного трубопровода 1 через штуцер 4 и гибкий...
Автоматизированная дождевальная машина кругового действия
Номер патента: 1692399
Опубликовано: 23.11.1991
Авторы: Денисов, Емельянов, Котельников, Курбатов, Янюшкин
МПК: A01G 25/09, A01G 25/16
Метки: автоматизированная, действия, дождевальная, кругового
...открытом кране 26 поступает в емкость, После заполнения емкости и выхода из зацепления рычагов 30 и 31 рычаг 30 за счет пружины отдачи возвращается в исходное положение, Кран 26 закрывается. Лишняя вода в емкости автоматически сольется до уровня открытой заглушки 12 на стенке емкости, соответствующей заданной поливной норме.Датчики-испарители б установлены на неподвижной опоре машины на равноудаленном расстоянии от стояка 30,Автоматизированная дождевальная машина работает следующим образом,Перед первым псливом все емкости 11 датчиков-испарителей б находятся без воды. При этом шток 22 клапана перекрывает отверстие в корпусе 19, что исключает сброс воды через И 2 - И 4 (фиг.2) на слив (фиг,1), В5 10 15 20 25 30 45 50 этом случае вода из...
Устройство для автоматической подачи воды в оросительную систему
Номер патента: 1692400
Опубликовано: 23.11.1991
Автор: Рыбкин
МПК: A01G 25/16, E02B 13/02
Метки: автоматической, воды, оросительную, подачи, систему
...влажности намотан наГряд свободно вращающихся роликов 20, установленных на кронштейне 21 и образующих датчик влажности, Датчик размещен ниже накопителя, снабжен влагопоглощающим экраном 22, контактирующим со шнуром, а над прокладкой в сливном трубопроводе выполнены отверстия 23, через которые вода смачивает прокладку, а затем поступает в оросительную сеть 24.Устройство работает следующим образом,Для приведения устройства в рабочее состояние для поддержания влажности окружающей среды вращением регулировочного винта 17 подпружиненный запорный орган 14 перемещается в положение порогового запора и удержания в этом положении штока 10 и соединенного: с ним сливного клапана 9. Через входной трубопровод 1 и откоытый входной поплавковый клапан 3...
Состав для подготовки рассады к посадке
Номер патента: 1692401
Опубликовано: 23.11.1991
МПК: A01G 31/00
Метки: подготовки, посадке, рассады, состав
...Укладывают обработанную рассаду в20 30 0,15 - 0,2Остальное ящики и подвозят к рассадопосадочной машине.Влияние содержания латекса и прилипателя в составе на покрытие поверхности растений составом; приживаемость рассады и развитие растений представлено в таблице. Испытание составов проводят на рассаде баклажана сорта "Симферопольский 105",Перед посадкой рассаду обмакивают надземную часть+ корни) в состав для подгоо рассад к осадке, т.е. в водный раствор, содержащий ингредиенты в различныхсоотношениях, мас.0 ь; латекс ДММА-1 ГП 8 - 13; прилипатель ОП0,05 - 0,3; остальное вода, При обмакивании всего растения на 1000 шт, рассады расходуется 0,36 - 0,82 кг водной дисперсии латекса и 4,5 - 6,3 л воды, В контроле рассаду подготавливают в...
Система подпочвенного орошения и. с. тимочко
Номер патента: 1693199
Опубликовано: 23.11.1991
Автор: Тимочко
МПК: A01G 25/06, E02B 13/00
Метки: орошения, подпочвенного, тимочко
...потери воды на фильрацию, Расположение перфорированной емкости 2 выше по склону позволяет формировать зону увлажнения в объеме корневой массы растений 6,Составитель В.Губин Техред М,Моргентал Корректор Н;Король Редактор И,Горная Заказ 4058 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к сельскому хозяйству и может найти применение при орошении преимущественно влаголюбивыхрастений на склоновых землях,Цель изобретения - повышение эффективности использования воды при орошении на склоновых землях.На чертеже приведена схема системыподпочвенного...
Автоматизированный водовыпуск
Номер патента: 1693200
Опубликовано: 23.11.1991
Авторы: Быстров, Горшман, Кибальников, Трифонов
МПК: A01G 25/02, E02B 13/02
Метки: автоматизированный, водовыпуск
...и далее поплавковый клапан 9 с нижним бьефами, Гибкий затвор 6 выполнен с возможностью перекрытия расходного отверстия 4. Входной патрубок расположен ниже расходного отверстия и выведен в зону зазора 10, образованного стенкой шахтного оголовка и водосливной стенкой, Данный зазор несет функцию предварительного фильтра входного патрубка, так как он задерживает плавающие сорные предметы (чаще всего растительного характера). Перед входом во входной патрубок может быть установлен фильтр тонкой очистки - сетка 11 от взвешенных частиц, Таким образом создается система фильтрации повышенной надежности. Для уменьшения нерегулируемой протечки между плитой шахтного оголовка и переливной стенкой устанавливается уплотнительная прокладка 12, Гибкий...
Способ крепления пленочных материалов к каркасу парника
Номер патента: 1694080
Опубликовано: 30.11.1991
Автор: Старухин
МПК: A01G 9/00, A44B 21/00
Метки: каркасу, крепления, парника, пленочных
...устройство для удержания эластичного материала, содержащее два взаимофиксирующихся за счет сил упругости профиля.Недостатком его является зависимость надежности удержания материала от упругих свойств профилей устройства, вероятность повреждения удерживаемого материала в процессе соединения профилей, необходимость применения двух разных по конструкции профилей, а следовательно двух комплектов оснастки для их изготовления, Известен также зажимдля крепления пленочного покрытия теплицы "Урожай", выполненный в виде пластинчатой пружины лирообразной формы, которая при надевании ее на трубчатый каркас теплицы поверх пленочного покрытия создает за счет упругих сил соответствующее усилие трения, удерживающее пленку на каркасе.Недостатками...
Вегетативный сосуд
Номер патента: 1694081
Опубликовано: 30.11.1991
Автор: Давыдов
МПК: A01G 9/02
Метки: вегетативный, сосуд
...ВНИИПИ Го Подписноеям и открытиям при ГКНТ СССнаб., 4/5 изводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10 Изобретение относится к сельскому хозяйству.Цель изобретения - устранение высыпания субстрата.На фиг.1 изображен сосуд, общий вид; на фиг.2 - разрез А-А на фиг,1; на фиг.3 - разрез Б-Б на фиг,1.Вегетативный сосуд содержит боковую стенку 1 с горловиной 2 и венчиком 3, имеющую боковые корневые отверстия 4, снабженные лепестками 5. В нижней части стенки расположены дренажные отверстия 6. Дно сосуда имеет донные дренажно-корневые отверстия 8 с лепестками 9. Сосуд выполнен из пластмассы, толщина его стенок 0,2 мм.Вегетативный сосуд используется следующим образом,Сосуд 1 заполняют субстратом, высаживают в него...
Способ заготовки леса лесозаготовительной машиной
Номер патента: 1694082
Опубликовано: 30.11.1991
Авторы: Левин, Лукич, Осипович, Ромашкин, Смолин, Сусло, Федоров, Шушин
МПК: A01G 23/08
Метки: заготовки, леса, лесозаготовительной, машиной
...сучьев, а51015 20 25 30 35 40 45 50 также подъем, ориентацию в пространстве и управление перемещением древесного ствола с помощью технологического рычага и гидроманипулятора.Л есозаготовител ь ная машина, с помощью которой осуществляется способ заготовки леса, работает следующим образом.Перемещаясь по лесосеке на шасси 1, машина останавливается у группы деревьев, подлежащих валке. ЗССПУ 3 с помощью гидроманипулятора 2 подводится к комлю растущего дерева и захватывает комель гидрозахватами, сучкорезными ножами и протаскивающими вальцами (рябухами), Затем дерево 15 срезается механизмом срезания ЗССПУ 3 по возможности ближе к земле и валится в направлении движения машины кроной 16 на полосу перемещения машины 17, примерно равную...
Привод тележки многоопорной дождевальной машины
Номер патента: 1694083
Опубликовано: 30.11.1991
Авторы: Афанасьев, Карташов, Кондратов, Савушкин
МПК: A01G 25/09
Метки: дождевальной, многоопорной, привод, тележки
...в многоопорных дождевальных машинах.Целью изобретения является упрощение конструкции привода тележки дождевальной машины.На чертеже представлена схема привода тележки.Приводтележки дождевальной машинысодержит гидродвигатель 1, выполненный ввиде сильфонов 2 и 3, переключатель 4 с рычагом 5, посредством которого сильфоны , через соединительные трубопроводы 6 и 7сообщены с напорным 8 сливным 9 трубоп-роводами.Сильфоны 2 и 3 посредством штока 10жестко связаны между собой и штангой 11.Штанга 12 расположена параллельноштанге 11. Обе штанги выполнены в виде зубчатых реек и имеют на концах толкатели13 и 14 с ограничителями 15 и 16, взаимодействующие с цапфами 17 и 18 колеса 19 тележки. Штанги 11 и 12 установлены в направляющих 20 и 21...
Способ хранения фрагментов талломов анфельции с карпоспорами
Номер патента: 1694084
Опубликовано: 30.11.1991
Авторы: Бутенко, Мелетьев, Попов, Пронина
МПК: A01G 33/00
Метки: анфельции, карпоспорами, талломов, фрагментов, хранения
...и диски тетраспорофитов (табл,1 и 2).Табл,1:показывает, что процент проросших спор, формирующих нормальные диски, увеличивается в результате снижения скорости замораживания на первом этапе процесса и благодаря введению в состав криопротектора сахарозы.Из табл,1 и 2 видно, что наилучший и высокий (924 проросших карпоспор) результат был получен при скорости замораживания на первом этапе 0,4 - 0,5 Смин и при концентрации сахароэы 150 .Таким образом, предлагаемый способ позволяет хранить и высаживать фрагменты талломов анфельции с достаточно высокой эффективностью формирования карпоспорами растений-тетраспорофитов, Использование изобретения обеспечит хозяйственников и исследователей посевным материалом анфельции в любое удобное для них...
Способ определения сроков снятия с хранения плодов и корнеплодов
Номер патента: 1697003
Опубликовано: 07.12.1991
Авторы: Воинов, Касабуцкий, Кругликов, Ледовской
МПК: A01F 25/00, A01G 7/00, G01N 33/02 ...
Метки: корнеплодов, плодов, снятия, сроков, хранения
...зависимости мощности шума от времени, Пример такой зависимости для яблок сорта "Антоновка", выращенных в Гомельской области., показан на фиг,З,Согласно с периодом измерения мощности шума производят дегустацию плодов и определяют их качество методом экспертной оценки. При снижении качества плодов до порогового значения. при котором дальнейшее хранение плодов невозможно, оп 189700310 Рш изб - Рш пп ределяют пороговое значение мощности шума Ршд и пороговое значение воемени тп,Перестраиваот зависимость фиг,3 в козрдинатах тп - т =- т (Рш), где тл -=. Тх - время допустимого хранения плодов, Такая завиСимость привеДенз нз фиГ.4, Для ДзннОГО сорта плодов она является эталонной.В общем случае эталонные зависимости СТРОЯТ ДЛЯ КаКДОГО СОРТЗ...
Питательная среда для культивирования соматических структур макроскопических грибов рlеurотus оsтrеатus
Номер патента: 1697627
Опубликовано: 15.12.1991
Метки: грибов, культивирования, макроскопических, оsтrеатus, питательная, рlеurотus, соматических, среда, структур
...предлагаемой среде имеет светлую окраску, приятный грибной аромат, содержит 35 н 2 общего продукта, 2012истинного белка, 1,9 СФ липидов, витамины группы В, мкг/г;Тиамин 12,0 Рибофлавин 25,0 Ниацин 280,0 Пиридоксин 6,0 Биотин 0,4 7 золы, в составе которой преобладают Ки Р,П р и м е р 2. На питательной среде смаксимальным содержанием питательныхкомпонентов также получают повышенный выход биомассы гриба. Используя 90 воды от заданного объема, растворяют после-: довательно глюкозу, аммоний сернокислый,магний сернокислый и экстракт дрожжевой при следующем соотношении компонентов, г/л:Глюкоза ЗО,О Аммоний сернокислый Р О Магний сернокислый 1,0 Экстракт дроеой 0,5Вода ДО 1 литраПитательную среду стерилизуют в автоклаве при 112 С в течение 20...
Устройство для капельного орошения
Номер патента: 1697628
Опубликовано: 15.12.1991
МПК: A01G 9/02
Метки: капельного, орошения
...водопроводной сети(не показана) стаканчики 5 выставляются отверстиями 3 и 4 вдоль оси 9, через которые протягивается трубопровод 1. Ось о Составитель Т.АндрееваТехред М.Моргентал Редактор Н.Шитев Корректор А.Осауленко Заказ 4335 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к поливу растений, выращиваемых в стаканчиках.Цель изобретения - повышение удобства обслуживания,На чертеже изображено предлагаемое устройство,Устройство капельного орошения растений включает в себя гибкий перфорированный трубопровод 1 с отверстиями 2, проложенный через соосныв отверстия 3...
Рабочий орган устройства для отделения древесной зелени
Номер патента: 1697629
Опубликовано: 15.12.1991
МПК: A01G 23/00
Метки: древесной, зелени, орган, отделения, рабочий, устройства
...установки их на гибкий сердечник 3.Выпуклые приливц 10 обеспечивают при изгибе рабочих органов плавное перекатцванле центральной части ди ков 4относительно друг друга, практически безувеличения общей длины гибкого сердечника 3,Перед барабаном 1 расположен механизм 12 загрузки, а сзади - механизм 13выгрузки. Механизм 13 вцгрузки совмещенс устройством для разделения отделителей отобработанных сучьев и ветвеи и состоит из шибера 14 и рольганга 15, Рольганг 15 имеетролики16, внутри которцх смонтированц электромагниты 17, на который подается напряжение через токосъемнце щетки 18 непоказана) с разрезньх колец 19 не показаны). Под каждым роликом 16 имеются скребки 20. Под рольгангом 15 расположены сито21, транспортер 22 и накопитель 23...
Машина для валки деревьев
Номер патента: 1697630
Опубликовано: 15.12.1991
МПК: A01G 23/08
...механизм 6 к дереву, При валке наклонных деревьев положение срезэющего механизма 6 относительно дерева при необходимости может быть скорректировано поворотом направляющей 9 в горизонтальной плоскости в нужном направлении с помощью привода 20, Включается срезающий механизм и происходит срезание дерева, Скорость подачи срезаю"цего механизма 6 регулируется соответствующим подтормэживэнием барабана лебедки 13. В начале падения дерева упругие элементы подвески 16 возвращаются в исходное положение, рэма шасси 1 вместе с кузовом 17 приподнимается и через стрелу 2 передает дереву дополнительный импульс, обеспечивгнощий гарантированный повал дерева в нужном направлении. При толчке дерева стрела 2 поворачивается относительно шарнира 19,...
Устройство для срезания деревьев
Номер патента: 1697631
Опубликовано: 15.12.1991
Авторы: Ермольев, Наумов, Носков, Шкитин
МПК: A01G 23/09
...с дополнительным штоком 9 и после перехода мертвой точки шарнирами дополнительного штока 9 торсионы раскручиваются и древесина раэрезается ножами. 3 ил. импульсной энергии рабочий орган 2, снабженный механизмом 3 для его взвода и спуска, включающий силовой цилиндр 4 перемещения рабочего органа 2, взаимодействующий с упором 5, а также аккумулятор 6 энергии, Силовой цилиндр 4 содержит основной шток 7 с полостью 8, в которой с возможностью перемещения размещен дополнительный шток 9, шарнирно связанный через тяги 10 с рычагами 11 рабочего органа 2, на одних концах 12 которых установлены режущие ножи 13, при этом аккумулятор 6 энергии выполнен в виде торсионов 14, каждый из которых закреплен одним концом 15на раме 1 устройства, другой конец...
Лопатка для сбора живицы
Номер патента: 1697632
Опубликовано: 15.12.1991
Авторы: Ибрагимов, Коростелев, Цикарев
МПК: A01G 23/12
...живицы лезвия с двумя фасками на одной стороне плоскости и отверстиями по про- Я дольной оси лезвия лопатки позволяетлегчить и ускорить выполнение приесбора живицы. 2 ил.Составитель Н,ПясецкийРедактор Н, Шитев Техред М.Моргентал Корректор М.Шароши аказ 4335 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР . 113035, Москва, Ж-З 5, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, Ул,Гагарина, 101 Изобретение относится к лесной промышленности и может быть использовано при подсочке леса.Цель изобретения - , повышение производительности труда.На фиг. 1 изображена сборочная лопатка, общий вид; на фиг. 2 - сечение А-А на фиг, 1;Лопатка для сбора живицы содержит лезвие 1...
Лопатка для сбора живицы
Номер патента: 1697633
Опубликовано: 15.12.1991
Авторы: Денеко, Петерсон, Файзрова, Чанышев
МПК: A01G 23/14
...фиг, 1.Лопатка для сбора живицы содержит лезвие 1, выполненное из ведущей 2 и ведомой 3 пластин, соединенных между собой шарнирно с помощью оси 4, при этом ведущая пластина 2 жестко соединена с ручкой 5 посредством перемычки 6, на которой закреплен ограничитель 7 угла раскрытия пластин 2 и 3 с предохранительным козырьком 8,Работа лопаткой происходит следующим образом. Сборщик, удерживая лопатку за ручку 5, направляет ведущую пластину 2 лезвия 1 между стенкой приемника и живицей, Ведомая пластина 3, будучи шарнирно соединенной с ведущей 2, сама движется по пути наименьшего сопротивления. После упора лезвия 1 в дно приемника сборщик направляет ведущую пластину 2 по стенкам приемника и удаляет основную часть живицы. При подчистке стенок...
Устройство для полива по бороздам
Номер патента: 1697634
Опубликовано: 15.12.1991
Авторы: Абдусаматов, Богданов, Митьков, Чеботарева
МПК: A01G 25/02, A01G 25/09
...7 немного больше двух междурядий так, чтобы опиралась на три гребня. Форма дисков 5 соответствует (копирует) профилю борозды 8. Высота расположения водосливных отверстий б равна максимально допустимому наполнению борозды (как правило это 0,7 п борозды). Расстояние между водовы пусками 4 кратно ширине междурядья.Устройство для полива по бороздам работает следующим образом,Несколько устройств расставляют вслед друг эа другом вдоль борозды на расстоянии длины добегания поливных стоуй (фиг. 1),С помощью обычного раэмоточно о приспособления типа лебедки с барабана 1 разматывается поливной шланг 2 и укладывается на всю свою длину гоперек борозды 8 (фиг, 2). При э 1 ом каждый водовыпуск 4 всех устройств располагается над ложем со 10 15 20 25...
Водоудерживающий экран
Номер патента: 1697635
Опубликовано: 15.12.1991
Авторы: Колмыков, Шульга-Морской
МПК: A01G 25/06
Метки: водоудерживающий, экран
...и просачивается в глубь го орошения. Цель изобретения - повышение эффективности работы путем обеспечения возможности проведения полива. Экран 3 образован криволинейно изогнутыми полосами листового материала снабжен трубопроводом с отверстиями 6. После того как растения используют влагу, накопленную на экране 3, производят орошение с подачей воды в трубопровод 5. Орошение через отверстия 6, выполненные в трубопроводе 5 с нижней стороны экрана 3, сокращают потери воды на испарение. 1 ил,как через рядки 1, так и через междурядья 2. При этом влага, попавшая в междурядья 2 стекает по внутренней поверхности экранов 3 и через щелевой зазор 4 попадает в подэкранные слои почвы, равномерно увлажняя их.В весенне-летний период корни растений...
Самоходная тележка многоопорной дождевальной машины
Номер патента: 1697636
Опубликовано: 15.12.1991
Авторы: Висько, Куприевич, Попов, Потапов, Рыбалко, Стальнов, Старостенко
МПК: A01G 25/09
Метки: дождевальной, многоопорной, самоходная, тележка
...15 запирает свой вход и гидрэвлически соединяет полость второго гидроцилиндра 13 с атмосферой, сливая находящуюся в гидроцилиндре 13 воду через докдевальную насадку 27, которая с высоты трубопровода полива 26 распределяет ее в виде мелкодисперсного дождя вне зоны движения тел жки,Когда гидроцилиндр 12 достигает заранее обусловленного полокения, регугируемая тяга 21. взаимодействуя с четырехплечим рычагом 11 воздействует через рычаг 20 и тяги 19 нэ курковые переключатели 17 и 18 клапанов-распредели;елей 14 и 15, переключая их во второе рабочее положение, при котором клапанрэспределитель 14 запирает свой вход и гидравлически сообщает в уреннюю полость гидроцилиндра 12 с атм е егой черездождевальную нэсадку 2 7.Второй...
Многоопорная дождевальная машина фронтального действия
Номер патента: 1697637
Опубликовано: 15.12.1991
Авторы: Брагару, Васильев, Волобой, Гаврилица, Тодиев, Хорошавин, Червен
МПК: A01G 25/09
Метки: действия, дождевальная, многоопорная, фронтального
...многоопорная дождевальная машина фронтального действия. ( 0Машина состоит из напорного трубопровода 1, установленного на самоходные опорные тележки 2 и подсоединенного к, гидранту 3. Ктрубопооводу 1 подсоединены консоли в виде шлангов 4, оснащенных 15 среднеструйнцми дождевальными аппаратами 5. При этом шланги 4 осчащены лыжами б и стабилизаторами 7,вертикального положения дождевальнцх аппаратов 5, Причем шланги 4 соединены к трубопроводу 20 1 посредством муфты 8 и хомутов 9. Шланги 4 заканчиваются заглушками 10.Машина работает следующим образом,Вода из гидранта 3 поступает в трубопровод 1, затем через муфту 8 поступает В 25 шланги 4 и аппараты 5, которые распределяют воду по площади.Производя полив одной позиции, машина...
Дождевальная машина
Номер патента: 1697638
Опубликовано: 15.12.1991
Авторы: Ерохин, Краснощеков
МПК: A01G 25/09
Метки: дождевальная
...при этом подпоршневая полость 20 и полость 14 гидротормоза 11 через распределитель 16 соединены со сливом, Золотник 28 распределителя 16 находится в среднем полОжении. Вода через отверстие 7 трубопровода 1, через трубку 6, полуюштангу 9 поступает по открылкам 23 к насадкам 22 и идет на полив. Для перемещения насадок 22 на открылке 23 на заданную высоту оператор нажимает кнопку (не показана) на пульте 4 управления самоходной опоры 3, соответствующую высоте расположения насадок. Зо 40 45 50 латник 28 перемещается электроприводом 27 влево, и вода под давлением из трубопровода 1 по трубопроводу 17 через распределитель 16, трубопровод 18, дроссель 19 поступает в подпоршневую полость 20 гидроцилиндра 5. Полость 14 в корпусе 13 гидротормоза 11...

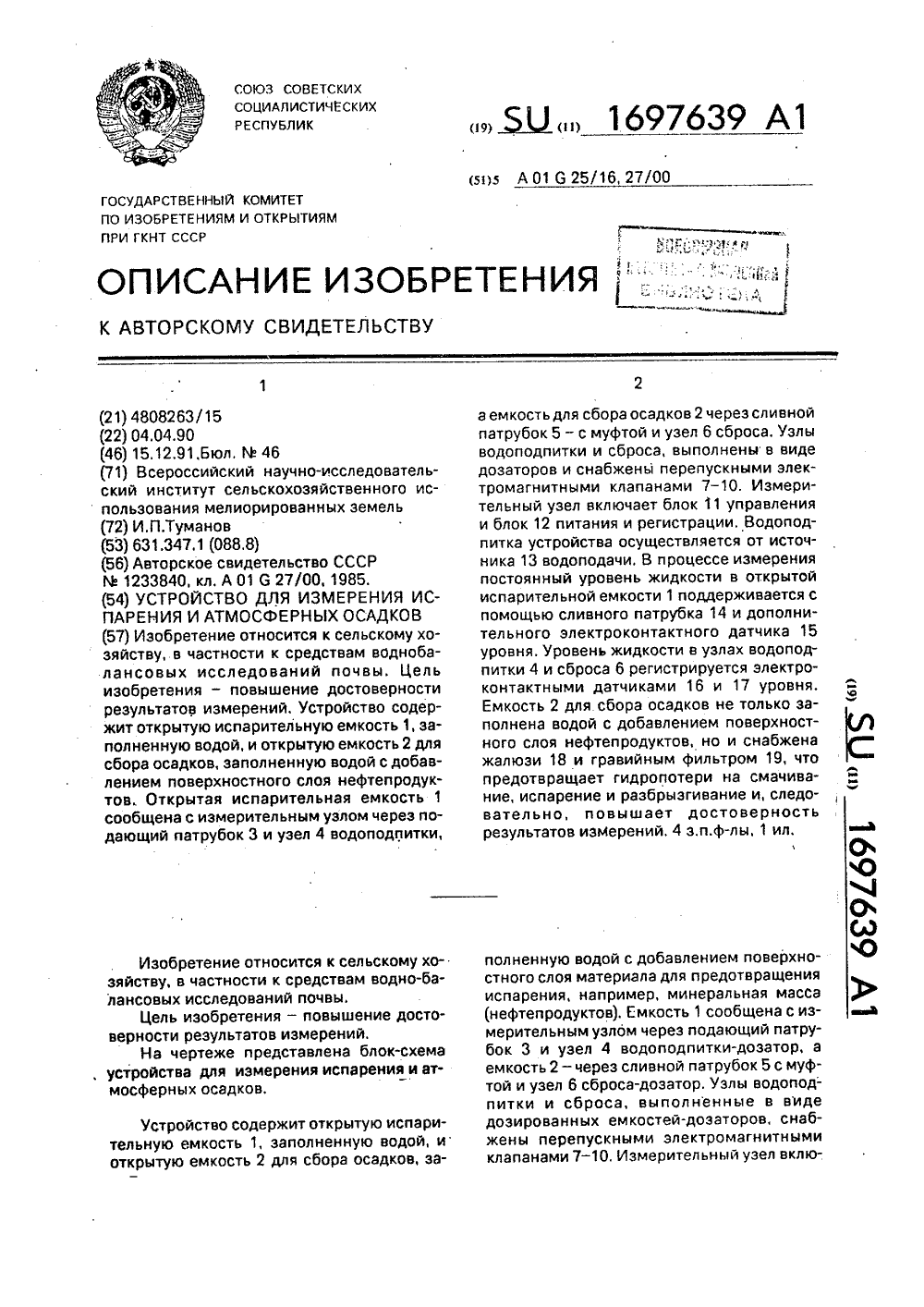

Устройство для измерения испарения и атмосферных осадков
Номер патента: 1697639
Опубликовано: 15.12.1991
Автор: Туманов
МПК: A01G 27/00
Метки: атмосферных, испарения, осадков
...снабженаслоем для предотвращения разбрызгивания, например, жалюзями 18 и гравийнымфильтром 19 (слоем гравия),Устройство работает следующим образом.При выпадении осадков повышаетсяуровень воды в открытой емкости 1, Черезсливной патрубок 14 осадки удаляются запределы емкости 1 и уровень воды в ней 20остается постоянным.Одновременно осадки попадают и воткрытую емкость 2 для сбора осадков и,проходя сквозь поверхностный слой нефтепродуктов (например, 10 мм слой нигрола 25или минерального масла), который предотвращает разбрызгивание и испарение влаги, повышают уровень воды в ней, Черезсливной патрубок 5 с муфтой (муфта препятствует сливу поверхностного слоя нефтепродуктов) и электромагнитный клапан 9,управляемый блоком 11 измерительного...
Система для контроля водного баланса почвы
Номер патента: 1697640
Опубликовано: 15.12.1991
Авторы: Баклашкин, Лысов, Солилин, Туманов
МПК: A01G 27/00
Метки: баланса, водного, почвы
...Через сливную трубку и электромагнитный клапан 7 управляемый блоком 11 управления через электрокоммутационную схему, инфильтрат поступает в дозатор 4 сброса инфильтрата, При наборе определенного количества (дозы) инфильтрата в дозаторе электрокоммутационной схемы клапана 7 закрывается, а клапан 8 открывается для слива дозы инфильтрата, Процесс продолжается до восстановления первоначального уровня грунтовых вод. Сведения о количестве доз, т.е. о количестве инфильтрата, поступает из блока 11 управления на цифровое табло и самопишущий прибор в блоке 12 питания и регистрацииВ случае испарения влаги понижается уровень грунтовых вод в емкости 1 и в емкости 2 контроля уровня, блок управления через электро коммутационную схему открывает...
Теплица
Номер патента: 1699374
Опубликовано: 23.12.1991
Автор: Калинин
МПК: A01G 9/14
Метки: теплица
...6 по длине по направлению разрезов 4, при этом разрезы 4, остаются сомкнутыми. Натя гивать пленку 1 в поперечном направлении, т.е, перпендикулярно разрезам 4 нельзя, так как это приводит к раскрытию разрезов 4, к более интенсивной вентиляции теплицы. Итак, покрытие в теплицах с- плоской кровлей, выполненной из светопрозрачной пленки 1 и с разрезами 4, выполненными вдоль длины пленки 1 - в направлении натяжения ее, обеспечивает: аккумулирование солнечной энергии внутри теплицы, предохранение от перегрева в жаркий день, проникновение дождевых капель внутрь теплицы - пленка 1 с. разрезами 4 обеспечивает природные условия внутри теплицы. Причем этот процесс осуществляется автоматически: в жару разрезы 4 раскрываются, в холод...
