A01G 27/00 — Автоматические оросительные устройства, например для цветов в горшках

Номер патента: 199236

Опубликовано: 01.01.1967

Авторы: Горной, Копьев, Москьвский, Эйгенбрат

МПК: A01G 27/00, G08C 23/00

Метки: оросительных, режимом, систем, телемеханическое, устрайство

...телеуправления.Исполнительный пункт содержит приемник 4 сигналов, блок б отбора гидравлической энергии, усилитель б, гидропневматический преобразователь 7, избирательный блок 8, блок 9 дискретного пневмогидравлического преобразователя и исполнительный механизм 10.В устройстве используют поток транспортируемой воды в качестве канала связи и источника энергии для перемещения исполнительных механизмов и связанных с ними запорнорегулирующих органов,Устройство работает следующим образом.Частотные сигналы от блока 8 формирования сигналов телеуправления поступают к излучателю 1, находящемуся в воде, протекающей по головному (для рассматриваемого участка оросительной системы) каналу. На каждом из исполнительных пунктов в протекающей воде...

Номер патента: 272720

Опубликовано: 01.01.1970

Автор: Киргизский

МПК: A01G 27/00

Метки: датчик, полива, радиотелеметрический

...времени паузы и реле 9 выдержки времени сигнала в канале связи. В результате включения реле 8 30 запрещается работа схемы сравнения б навремя паузы, а после срабатывания реле времени 9 блок 10 включения питания подает питание от автономного источника 11 к радио- передающему узлу 12 в течение времени, определяемого параметрами времязадающей цепи реле 9. (необходимо отметить, что, с целью дополнительного сокращения энергопотребления устройства, в целом время паузы во много раз превосходит время выдержки сигнала в канале связи.)После подключения питания к узлу 12 сигнал с датчика 1, поступающий на вход частотного преобразователя-модулятора И, преобразуется в серию импульсов поднесущей, частота следования которых пропорциональна сигналу с...

Номер патента: 284507

Опубликовано: 01.01.1970

Авторы: Голуб, Трепачевкг

МПК: A01G 27/00

Метки: взвешивания, полива, растений

...тележке, и повторяется взвешивание и автоматический полив следующего сосуда.Предмет изобретения1. Устройство для взвешивания и полива растений, включающее установленные в каркасе вегетационной тележки сосуды, весовой механизм и поливной трубопровод, отличаюИзобретение может быть применено припроведении научно-исследовательской работыв сельскохозяйственных научных учреждениях.Известно устройство для взвешивания иполива растений, включающее установленные в каркасах вегетационной тележки сосуды с растениями, весовой механизм и поливной трубопровод.Недостатками известного устройства является невозможность автоматического поливарастений с доведением веса вегетационногососуда до заданного и без снятия его с вегетационной...

Номер патента: 288445

Опубликовано: 01.01.1970

Автор: Молодцов

МПК: A01G 27/00, A01G 9/26

Метки: блочной, зеленого, туманообразующей, установкой, черенкования

...20 режимы работы, что очень важно для точногорегулировация увлажнения листьев зелены.; черенков при измерении погодных условий,Для быстрой псрецастройки на 1 ювые режимы можно использовать КЭПдля вкло.25 чения реле времени, установлецшлх в каждойцепи. В этом случае время включения блока туманообразующей установки будет определяться уставкой реле времени, включенного в данную цепь. При этом выдержку времени 30 можно будет изменять отдельно в каждой цеТираж 480 делам изобретений и открытиг Москва, Ж, Раушская наб.,Заказ 50ЦННИПИ Комитета ПодписноеМинистров СССР и Сове4,5 Загорская типография пп за счет регулирования соответствующего реле времени, Но и этот вариант имеет существенный недостаток, заключающийся в том, что это приводит к...

Номер патента: 296301

Опубликовано: 01.01.1971

Авторы: Иностранец, Иностранна, Плесси

МПК: A01G 27/00

...44 - 47 через основные схемы коллектора транзисторов 25 и 27 в течение периодов разряжения,Сопротивление 30 образует делитель напряжения вместе с сопротивлением 33. Подобным ке образом сопротивление 36 образует делитель напряжения с сопротивлением 39. Изменяя отношение сопротивлений (30 и 33) и/или (36 и 39), можно изменять время разряда конденсатора 44 и/или конденсатора 46, а вместе с тем и наиболее высокую частоту, генерируемую схемой. 5 10 15 20 25 30 35 40 45 50 55 60 65 Эмиттеры повторителей 26 и 28 следуют за потенциалом контакта 24,Пока потенциал контактной точки диодов 50, 51 и 54, 55 продолжает оставаться более высоким или равным потенциалу основания транзисторов 27 или 25, соответственно, мультивибратор осциллирует...

Номер патента: 305856

Опубликовано: 01.01.1971

Авторы: Блу, Диденко, Стрыгин

МПК: A01G 27/00

Метки: воды, между, поливными, распределением, участками

...с вы хода которого через соответствующую ячейку памяти П сигнал поступает на свой исполнительный орган (систему электрифицированных щитов, затворов, вентилей и т. п., разрешающих подачу воды на соответствующий поливной участок). По окончании обслуживания этого поливного участка блок сравнения б выдает импульс, поступающий на вход 2 блока 6 (см, фиг. 2 и б).Если в этот момент была открыта 1-я ячейка блока 6, то на выходе блока появляется импульс, поступающий на вход 2 схемы ЦПОО; при этом закрывается 1-я ячейка схемы и открывается 2-я и, соответственно, 2-я группа ячеек разрешения обслуживания Ио. Код участка, записанный во 2-й регистр, поступает на входы БВН и дешифратора.Импульсом, образующимся при открытии 2-й ячейки схемы ЦПОО,...

Номер патента: 405511

Опубликовано: 01.01.1973

Авторы: Вител, Стрыгин

МПК: A01G 27/00

Метки: 405511

...в зависимости от вида полива, рассчитываются по известным формулам (например А. Н. Костякова, С. М. Кривовяза) для дискретного набора поливных норм .и параметров почвы при условии оптимума некоторого критерия (например минимум сброса воды, максимум качества полива и т. д.).Все программы имеют, одинаковые начальные части. Полив всегда начинается с определенной группы (или групп) борозд .и определенной подивной струей в каждой борозде.При необходимости полива от диспетчера хозяйства или от некоторого устройства АСУТЦ внутрихозяпственной оросительной системы на вход устройства поступает код поливной нормы, которую необходимо подать на участок.Код фиксируется в блоке 7. С выхода блока 7 код поступает на вход блока 1, а сигнал...

Номер патента: 406518

Опубликовано: 01.01.1973

МПК: A01G 27/00

Метки: 406518

...Сигналы ца гыходс Г появлгцотся до тех пор, пока Кб це будет ныключен сигналом с выхода УС 6. -1 исло поступивших через х-й выход дешифратора Б; ца х-й исполнительный орган блока 8 импульсов соответствует коду программы полива. Согласно эому КОду выби 1)ается одна цз Г 1 рограм 1, заложенных в памяти устройства управления поливом, разрешается подача н)ды ца х-й поливной участок ц начинается обслуживание участка согласно выбранной программеотраоотка программы,Запись и считывание программ поливаЗапись программ полива в блок 7 производится диспетчером илц автоматически ЭВМ перед пуском системы через входные шины 1-В,В течение вегетационного периода возможна их оперативная перезапись, При этом под программой полива понимается, например,...

Номер патента: 423438

Опубликовано: 15.04.1974

Авторы: Гаупт, Давыдов, Лопатюк, Новицкий, Украинский

МПК: A01G 27/00

Метки: дождевальными, самоходными, установками

...через добавочное сопротивление Р включен микроамперметр ИП 1, шкала которого огградуирована в процентах. Показания ИП 1 отражают фактическое содержание влаги во всем шаре почвы, выраженное в процентах.На случай аварийной ситуации (опасности повреждения трубопровода), возникающей при перекосах установки, система автоматического управления предусматривает аварийное перекрытие гидранта (прекращение орошения), Для этого питание измерительного моста осуществляется через аварийный шлейф б, блокировочные контакты которого в нормальном режиме работы замкнуты.Ручное управление дождевальной установкой мокет осуществляться с помощью контактов Кн 1 и Кн 2. Электропитание системы автоматического управления самоходными дождевальными установками...

Номер патента: 424536

Опубликовано: 25.04.1974

Авторы: Киргизский, Стрыгин

МПК: A01G 27/00

Метки: внутрихозяйственного, оросительной, системы, управлениядля, участкаавтоматизированной

...обслуживания (т. е. промежутком времени от момента подачи требования до момента начала обслуживания пливного участка водой). Для уменьшения потерь урожая от несоблюдения оптимальных сроков начала поливов время ожидания участками поливов 15 должно быть минимальным, т. е. устройство должно производить запуск процесса обслуживания водой поливных участков при появлении первого же требования и производить20 останов этого процесса по окончании обслуживания последнего из находившихся в устройстве требований.Для этого код числа участков, требующихполива, поступает с выхода блока 19 на вход25 блока поочередного обслуживания 3 и на входфункционального преобразователя 15. С выхода последнего код положения подается навход регулятора 16, который и...

Номер патента: 480381

Опубликовано: 15.08.1975

Авторы: Сабашвили, Селиванов

МПК: A01G 27/00

Метки: питательного, распределитель, раствора

...снабжен устройством 10 для поворота золотника 3 и поочередного совмещения его паза в с отверстиями б, а также механическим реле, которое имеет шток 11 остановки электронасоса, состоящий из нижней 12 и верхней 13 частей, и шток 14 пуска электронасоса, связанные парой двуплечих рычагов 15 и 16, соединенных штангой 17, установленной параллельно корпусу 1. При этом штоки 14 и 11 взаимодействуют соответственно один - с нижним торцом золотника, другой нижней своей частью 12 - с верхним и верхней своей частью 13 с выключателем насоса 18, расположенным в верхней части корпуса,Во время отключения насоса золотник 3 находится в верхнем положении и под действием сжатой пружины 19 опущен вниз. Автоматическое выключение распределителя осуществляется...

Номер патента: 520956

Опубликовано: 15.07.1976

Авторы: Андреев, Миклухин, Хилобоченко

МПК: A01G 27/00

Метки: поливом

...ПОЛИВОМком 12 через коромысло 11, закрывает сбросное отверстие камеры командного давления, давление в трубе 5 и камере 9 сравнивается и мембрана 7 перекрывает трубу 5, тем самым прекращая подачу воды иэ трубы 5 в резервуар 4.Оставшийся в сети объем воды расходуется, напор в трубопроводе обратной связи падает. Давление из сильфона 13 через трубку 21, игольчатый клапан-задатчяк 23 и клапан 22 поступает в трубопровод обратной связи. В результате. объем сИльфона 13 уменьшается кулачок 16 сброса действует. на защелку 18, удерживающую сгпорное устройство 17, Поплавок 12 падает вниз, открывает кл пан 10, в результате чего падает давление в камере 9 и мембрана 7 открывает трубу 5. Начинается оЧередной цикл подачи воды в оросительную...

Номер патента: 596192

Опубликовано: 05.03.1978

Авторы: Лозовский, Севернев, Сорока, Ткаченко, Чернышев

МПК: A01G 27/00

Метки: поливом

...почвы 2. Когда предельная полевая влагоемкость достигает 70% и менее, датчики 1 вырабатывают разность потенциалов, 15 которая в спаренной цепи транзисторов изменяется прямо пропорционально температуре различных слоев почвы. В результате этого сигнал подается на блок включения дождевальной установки 12. Одновременно сигнал поступает на инвептирующий вход 4 операционного усилителя 3, выполняющего функцию первого сравнивающего устройства. В процессе полива происходит нарушение концентрации содержания соли в почве, т. е. вьш 1 елачивание, вынос и фильтрация минеральнь 1 х удобрений, которые питают растения. В результате нарушения кон- О центрации солей в почве датчик влагосолесодержания почвы подает сигнал на...

Номер патента: 651757

Опубликовано: 15.03.1979

Авторы: Корягин, Матвеев, Пестряков, Циприс

МПК: A01G 27/00

Метки: дождевальной, самоходной, установкой

...суммируются на сумматоре 7 и подаются на вход релейного усилителя 15. Если% +фф ЪМЧмии 6 Мгде Жи - нижнее значение допустимой относительной влажности, то напряжение на выходе релейного усилителя 15 равно нулю; еслиа . - Е-амбайи фф, й 1то с выхода релейного усилителя 15 поступает. высокое напряжение и включает электрогидравлический клапан 16 дождевальной установки 4, и она начинает полив, При этом суммарный сигнал% +фф раньше достигает значениямни ср, чем сигнал Юм, и тем самымдождевальная машина может включаться с упреждением на время подхода кпоследним от начала движения участкамполя с учетом скорости их иссушения,что позволяет исключить возможностьдостижения влажности ниже Фи . При16 этом с датчиков 3 влажности, установленных на...

Номер патента: 680694

Опубликовано: 25.08.1979

Авторы: Бредихин, Поляков, Штокалов

МПК: A01G 25/02, A01G 27/00

Метки: капельница

...3 закреплена на опоре 8, на которой устаноьпен упор 9 для ограничения качания емкости. Верхняя плоскость вершины емкости снабжена отверстиями 10 для впуска воздуха при опорожнении капельницы. На нижней плоскости вершины расположены выпускные отверстия 11 для слива воды.Капельница работает следующим обра- зомаВ исходном положении под действиемпротивовеса 2 капельница занимает положение, показанное на фиг. 1, Секторный паз 7 втулки совмелен с поперечным отверстием 5 оси 3. Вода через отверстия 4,5 и паз 7 поступает в капельницу и заполняет ее, воздух вытесняетсячерез отверстия. 10, 11,При наполнении капельницы до определенного уровня 12 центр тяжести емкости смещается и, преодолевая трениевтулки 6 об ось 3, капельница опрокидывается, При...

Номер патента: 698590

Опубликовано: 25.11.1979

Автор: Сабашвили

МПК: A01G 27/00

Метки: жидкости, расхода

...3 - сечение А-А нафиг 1расположена пластина 9 с отверстиями, закрепленная кольцом 10, Основание камеры 8 зажимом 11 закреплено на ступице 12, соединенной спицами 13 с ободом 14, который образует. с корпусом 4 полость Б. В зажиме 11, спицах 13 и ободе 14 выполнены каналы, соединяющие внутреннюю полость В эластичной камеры 8 через патрубок 15 с пневмосистемой, состоящей из ,трубопровода 16, ручных кранов 17 и 18 и соленоидных клапанов 19 и 20.Последние через пульт 21 системы управления связаны с датчиком 22 расхода жидкости, установленным на объекте 7 потребления. Гидроаккумулятор 1 разделен эластичной перегород-, кой 23 на полость Г, связанную с системой подачй воздуха, и полость Д, заполняемую жидкостью через горловину 24.Работает...

Номер патента: 704545

Опубликовано: 25.12.1979

Автор: Сабашвили

МПК: A01G 27/00

Метки: питательного, распределитель, раствора, сабашвили

...палец 8,установленный во втулке 9 с пружиной 10.3 корпусе 1 установлен золотник 11 с валом, выполненным в виде двух телескопических секций 12 и 13, одна из которых 2 вы.полнена с продольным пазом 14, на второйсекции 13 установлена втулка 9 с пальцем 8,расположенным в продольном пазу 14 секции12, на верхнем каще которой под пальцем 8наСажейы шайбы 15 и 16 с кольцевыми канавками под пружину возврата 17, причемшайба 15 закреплена жестко, а шайба 16 установлена подвижно,На крышку 5 надет стакан 18, внутри которого расположен якорь 19, взаимодействующий с электромагнитом 20. Якорь 19 закреп."лен на секции вала 13. Золотник 11 выполнен с каналом 21" прямой подачи и кольце.вым незамкнутым перепускным каналом 22.На крышке 5 имеется-сальниковые...

Номер патента: 728792

Опубликовано: 25.04.1980

Авторы: Сабашвили, Сидоренко

МПК: A01G 27/00

Метки: жидкости, распределитель

...одно входное 1.1 и выходное 12 отверстия, число которыхна единицу меньше числа выходныхотверсти 11 корпуса. Золотник разделяетвнутренний объем распределителяна входную 13 и выходную 14 полости,которые соединяются отверстием 15,По центру отверстия подвижно установлен обратный клапан 16 с пружиной17, один конец которой упирается вкольцо 18, неподвижно соединенное собратным клапаном 16, а другой . - взолотник 3,Распределитель жидкостй работает следующим образом.В исходном положении золотник 3 находится вверху; обратный клапан 16 также находится в верхнем положении. При подаче жидкости под давлением во входную полость распределителя обратный клапан 16 смещается вниз, проэдолевая усилие пружины 17, и перекрывает отверстие 15, так как усилие...

Номер патента: 743640

Опубликовано: 30.06.1980

Авторы: Лозовский, Севернев, Ткаченко, Чернышев

МПК: A01G 27/00

Метки: почвы, солесодержания

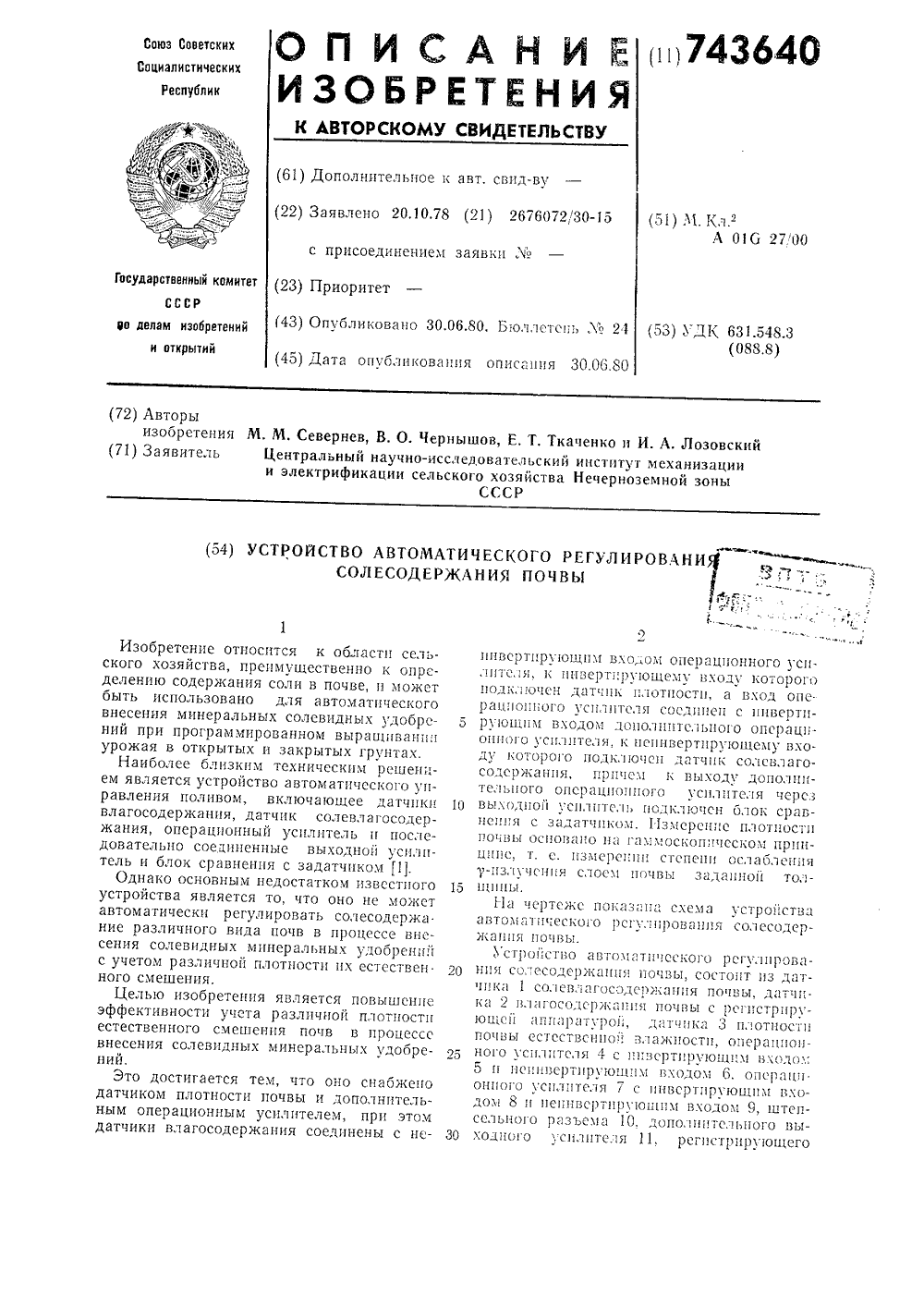

...осповгпо на гаммоскопчсском прпнцппс, т. с. Пзмсрсппп стспспи Ослаолсгпя 15-пзг 5 спя слос. П 5 вь заданнои тог 1- 10 На чсртсжс пог ааВтоъатпгсср,ОГО пя ржав 1 я ПО 1 Вы.5 стрОйстьо авто Птп 1 ссОГО 1 сГмлпрОВ 1- нпя солссодсржаппя почвы, состоит из датпгка 1 солсвлагосодсржаппя по гвы, датчп. к 2 В.г;Госо;1 сржапп 51 повь с рсгистрпрмюпс 1 1 пп 1 р 1 троп, д 1 тч 1 ка 3 пгОтноси почвы естсствсппой Влажности, операционного усилителя 4 с пвсртпруюп 1 пм Входом 5 и пспнвсртпрующим Входом 6, опсрац,гоного усппгеля 7 с Пвсртпруюцпх входом 8 и пспнвсртпруюшпм входом 9, штепсельного разъема 10, дополнительного выходного усилителя 11, регистрирующего,О. В ио 113) у(г аис)Б, и 32 ют д 21 и ксо 1(.3 ЛсОСОДСР)КсиИ 51;ссИК3,) 21 с)СОДСРЖБИИ 5 И...

Номер патента: 745444

Опубликовано: 05.07.1980

Авторы: Клейменова, Сабашвили, Селиванов

МПК: A01G 27/00

Метки: жидкой, питательной, распределитель, среды

...2 - то же, в рабочем положении.Распределитель состоит из корпуса 1с впускным 2 н выпускным 3 отверстиями, нагруженного пружиной 4 распределительного золотника 5 с каналом подачи 6, штока 7 с механизмом поворота 8,запорного створчатого клапана 9, толкателя 10, рычага 11, пружины 12, Подпружиненное плечо рычага 11 при работе распределителя взаимодействует с745444 4ключается преждевременное падение давления среды в подзолотниковой полости, обеспечивается полное совпадение канала подачи с выпускным отверстием, исключается непроизводительный переток среды и повышается надежность работы ая распределителя. 3.выступом 13 корпуса 1. Д-диаметрканала подачи, С - диаметр выпускного отверстия Д,ь ход толкателя.Распределитель работает...

Номер патента: 792220

Опубликовано: 30.12.1980

Авторы: Абдрахимова, Диденко

МПК: A01G 27/00, G05B 19/18

Метки: воды, между, поливными, распределением, участками

...потенциаль ный сигнал, который через одновибраторы 17-19 блока 9 (фиг, 2) и через один из элементов 85-87 ИЛИ блока 13 (фи7) воздействует импульсом на счетный вход соответствующего исполнительного триггера 82-84 блока 13, в то же время этот сигнал воздействует на элемент 20 ИЛИ, одновибратор 21 и усилитель 22 блока 9 благодаря чему вырабатывается импульс- " ный сигнал об окончании обслуживания, поступающий в блок 11 одновременно на один из входов алементов 49 и 5 1 И. Если число сигналов от датчиков необходимости полива, поступающих в систему, равно количеству водотоков на водовыделе, то второй вход элемента 5 1 И блока 11 оказывается возбужденным сигналом с выхода алемента 50 ИЛИ-НЕ, тог 30 да как второй вход элемента 49 И,...

Номер патента: 940708

Опубликовано: 07.07.1982

Авторы: Корж, Морозов, Носов, Тавлинова

МПК: A01G 27/00

Метки: полива, растений

...Под капельницей 5 размещен резервуар-дозатор 7, закрепленный с помощью направляющих 8 на оси вращения 9. Ниже резерву ара-дозатора 7 расположен резервуар-распределитель 10 с системой трубопроводов 11. Установка для автоматического поливарастений работает следующим образом.Питающая жидкость из резервуара 1,через капельницу 5 поступает в резервуар- дозатор 7. По мере заполнения резервуарадозатора 7 его центр тяжести смещается выше оси вращения 9, что обеспечивает вращаюййй момент резервуару-дозатору 7 и поступление питающей жидкости в резервуар-распределитель 10 и далее по системе трубопроводов 11 к растениям, Регулировка разовых доз жидкости осуществляется путем перемещения оси вращения 9 по направляющим 8 относительно центра тяжести...

Номер патента: 940709

Опубликовано: 07.07.1982

Автор: Сабашвили

МПК: A01G 27/00

Метки: агрессивных, распределитель, сред

...Давлением жидкости подпружиненный обратный клапан 8, выполненный в виде шарнирно закрепленной двухпозиционной заслонки, прижмется к внутренней стенке прямого канала 5 распределительного элемента 3, перекрыв сливное отверстие 7. Так как прямой канал 5 совмещен с одним из выпускных патрубков 9 корпуса-,делителя 10 устройства, то питательный раствор начнет поступать к объекту потребления, т. е, в 1 секцию. После выдачи определенной дозы питательного раствора насос отключится, и подача раствора прекратится. Давление питательного раствора в подающей магистрали, а значит и в распределителе упадет, и подпружиненный обратный клапан 8 вернется в исходное положение, перекрыв впускное отверстие прямого канала 5. Одновременно начнется...

Номер патента: 952167

Опубликовано: 23.08.1982

Авторы: Гуляев, Казаков, Казакова, Оканенко

МПК: A01G 27/00

Метки: полива, растений

...реле 64 типаТКЕ 54 ПД 1 с электроконтактами 65 - 67, микропереключатели.ограничители 68 и 69 двигателя 26 подъемного устройства, и микропереключатели 70 и 71 двигателя 35 исполнительного механизма.Работа устройства для полива растений осуществляется следующим образом,С помощью реле 41 времени задается пери.одичность циклов полива путем включениямикропереключателя 42, который включаетреле 45, его нормально разомкнутые контактакты 46 и 47 замыкаются, обеспечивая по.дачу напряжения на обмотку самого реле ипонижающего трансформатора 43. Реле 45 будет замкнуто до тех пор, пока взвешивающееустройство не возвратится после полива последнего сосуда в исходное положение и не разомкнет микропереключатель 16 (автоматическийвыключатель), который...

Номер патента: 988239

Опубликовано: 15.01.1983

Авторы: Ишханов, Шумаков

МПК: A01G 27/00

Метки: автоматическая, мелиоративная

...кабеля передачи сигналов 32 передаются в управляющее вычислительное 20устройство 2, которое осуществляетобработку данных посредством коммутатора сигналов:5. Отсортированная информация преобразуется в аналогоцифровом преобразователе 6 в цифровую Форму и заполняет матрицу функционирования объема управления впамяти вычислительного устройства 2.Затем из памяти вычислительногоустройства 2 вызывается рабочий алгоритм функционирования объекта.Проводится сравнение заданных (алгоритмических) и действительных параметров. Рабочий алгоритм функционирования.принимается для данного функционирования близким к оптимальному. Если отклонений управляемых па- раметров нет, то система продолжает прежний режим, если они имеются в одном или нескольких...

Номер патента: 1045868

Опубликовано: 07.10.1983

Авторы: Демьянов, Коробченко

МПК: A01G 25/16, A01G 27/00

Метки: автоматической, воды, оросительную, подачи, систему

...фиксирующей канав ки 12 (фиг. 4) осуществлена эа счет непараллельности противоположных плоскостей платы 21, Подвижный упор 11 размещен в корпусе 23 с крышкой 24, в которой расположен винт 25, регулирующий 15усилие пружины 26,Конструкция фиксатора, изобра женногона фиг. 2, более подробно представленана фиг. 5 и 6. Фиксирующая канавка 12выполнена на боковой поверхности цилинд рической втулки 19, положение которойзакрепляется на круглом тяговом сердечнике 20 при помощи стопора 27. Упор 11фиксатора изображен как вариант в видестального шарика, 25Усгройство работает следующим образом.Перед заполнением питающего резервуара 1 водой 2 запорный орган 3 открыт, так как при пустом испарителе 7управляющий груз 8 легко преодолеваетусилие фиксатора...

Номер патента: 1074454

Опубликовано: 23.02.1984

Автор: Позняк

МПК: A01G 27/00

Метки: парника, поливом

...для воды и распределительным трубопроводом, причем управляющие органы кранов жесткими тягами шарнирно связаны с коромыслом.Причем покрытие парника гибкими тягами связано с коромыслом.На чертеже изображена схемаустройства.Устройство для автоматического управления поливом парника содержит емкость 1 для воды и расположенное под ней коромысло 2, шарнирно закрепленное на оси 3. На концах коромысла 2 закреплены сосуды 4 и 5. С емкостью 1 сосуды 4 и 5 соединены посредством гибких шлангов 6 и 7, снабженных кранами 8 и 9. В местах присоединения шлангов 6 и 7 сосуды 4 и 5 снабжены дросселирующими устройствами 10 и 11, Посредством гибких шлангов 12 и 13 с кранами 14 и 15 сосуды 4 и 5 соединены с распределительным трубопроводом 16. Управляющие...

Номер патента: 1085569

Опубликовано: 15.04.1984

Авторы: Абдрахимова, Диденко

МПК: A01G 25/16, A01G 27/00

Метки: поливом

...с формирователем блока 15 (позиционное сравнение) 50 поступает на один из входов циклического блока 7 обслуживания заявок, сдвигая его на одну ячейку, и на выходную шину 17 управления головным затвором, присоединенную к 55 исполнительному органу, который передвинет затвор по направлению вверх в положение, обеспечивающее увеличе 5 б 9 4ние подачи расхода на один стандартный водоток. Наряду с этим сигнал с выхода блока 2 записывается в пер- вый, свободный в порядке обхода блоком б, регистр памяти блока 3 записи заявок. При записи кода в регистр памяти возникает сигнал, который с выхода блока 3 попадает на вход циклического блока б обхода записи заявок, сдвигая на одну ячейку реверсивный регистр этого блока, тем самьи подготавливается цепь...

Номер патента: 1090293

Опубликовано: 07.05.1984

Авторы: Лебедев, Логинов, Масленников, Остряков

МПК: A01G 27/00

Метки: орошения

....Недостатком:этого устройства .является сложность. конструкции, а такжебольшая инерционность (запаздыва.ние). управления воздействием токана условия произрастания растений.Цель изобретения. - упрощениеустройства при однбвременном снижении инерционности управления орошением, ионизацией и .активацией.Цельдостигается тем, что периферийные электроды заглублены в:почвуи установлены по разные стороны тензиометра, в корйусе которого установ-.лен центральньпЪ электрод, состоящийиз осевого стержня и металлическойпленки йа внутренней поверхноститензиометра, .причем корпус снаружипокрыт водопроницаемой ионостойкой .полимерной пленкой, а электроды подключены к высоковольтному выпрямителю и к источнику переменного токадля создания между...

Номер патента: 1119638

Опубликовано: 23.10.1984

Авторы: Гречко, Липов, Машинский, Оберг, Панова, Федоров, Шеповалов

МПК: A01G 27/00, A01G 31/02

Метки: многосекционным, питательного, подачи, раствора, растильням

...приводит к снижению урожайности.Целью изобретения является повышение урожайности путем независимого изменения числа доз раствора, подаваемого в каждый вегетационный сосуд.Цель достигается тем, что устройство снабжено нормально открытым клапаном и многовходовой пневматической ячейкой ИЛИ, входы которой сообщены с напорной полостью питатс.г . через пневмотумблеры, а выход ячейки ИЛИ соединен с пневматической камерой дозатора и каналом управления нормально открытого клапана, причем гидравлическая камера дозатора сообщена с расходной полостью питателя через нормально открытый клапан, при этом число входов ячейки ИЛИ равно числу вегетационных сосудов.Иа чертеже изображена схема устройства.Устройство для подачи питательного раствора к...
