A01G — Садоводство; разведение овощей, цветов, риса, фруктов, винограда, хмеля или морских водорослей; лесное хозяйство; орошение

Номер патента: 1715217

Опубликовано: 28.02.1992

Автор: Мартынов

МПК: A01B 13/02, A01G 25/00

Метки: борозд, образования, полив

...крайнего заднего плужного корпуса передней пары корпусов и бороздной обрез смежного с ним переднего корпуса второй пары корпусов смещены от" носительно друг друга в поперечном направлении на расстояние не менее двойной ширины захвата плужного кор" пуса, полевые обрезы отвальных поверхностей задних плужных корпусов каждой пары имеют выпуклую в направлении от их бороздных обрезов форму, при этом каждый из указанных плужных . корпусов со стороны их бороздных обрезов снабжен прикатывающим роликом, который установлен за отвальной поверхностьюс плужного корпуса, имеет наклонную в направлении к пятке его лемеха вертикальную ось вращения и выполнен по форме вытянутого эллипсоида вращения, большая ось производящего эллипса которого совпадает...

Номер патента: 1715244

Опубликовано: 28.02.1992

Авторы: Бычков, Кырма, Литвин, Негрескул

МПК: A01G 3/033

Метки: секатор

...или с атмосферой через отверстия 22 и 23. В исходном положении верхний клапан 18 прижат пружиной 24 и перекрывает полость 19, поршень 5 отодвинут пружиной 25 к, задней части корпуса секатора, нож 3, связанный шарнирно при помощи оси 26 с противоножом, раскрыт. Полость цилиндра 27 между поршнем 5 и крышкой 6 в этом положении минимальна.Секатор работает следующим образом.Перед началом работы секатор переводится в рабочее положение. Для этого сдвигают ползун 9, соединенный с предохранителем 11, в сторону штока золотника 16, так, чтобы выступ 12 предохранителя 11 совпал с отверстием 14. При этом предохранитель 11 перекрывает отверстие 15, предотвращая проваливание штока золотника 16 в последнее,Затем обрезчик воздействует на элемент 7...

Номер патента: 1715245

Опубликовано: 28.02.1992

Автор: Давиденко

МПК: A01G 23/00, A01G 23/06

Метки: вырубок, остатков, порубочных, расчистки

...шарнирно укрепленным на навеске зубом, имеющим стабилизаторы для выравнивания хода в вертикальной плоскости.Устройство снабжено ускорителем разброса и вибромеханиэмом, что позволяет выполнять более эффективную расчистку растительных остатков разной габаритной величины.На фиг. 1 изображено устройство, вид сбоку; на фиг. 2 - разрез А - А на фиг. 1. устройство монтируется между рычагами передней навесной системы трактора исостоит из захватывающего зуба 1, закрепленного снизу кожуха 2 прямоугольной фор 5 мы, по центру которого укреплен ползун 3.Сверху в кожух пропущена каретка 4, катающаяся по его бортам в подшипниках 5,Между ползуном и упорами 6 каретки установлены пружины 7, удерживающие кожух10 по центру с возможностью скольжения...

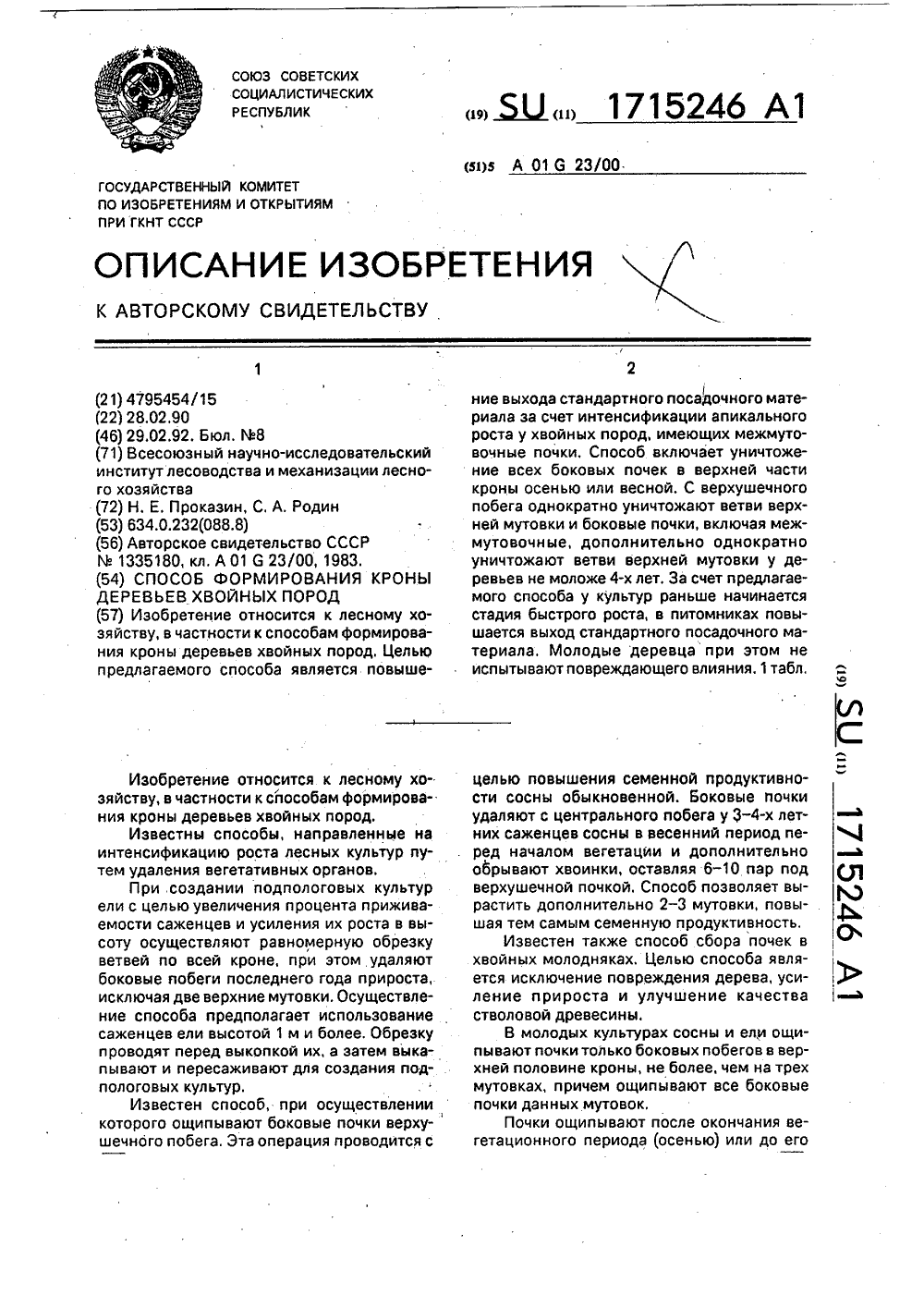

Номер патента: 1715246

Опубликовано: 28.02.1992

Авторы: Проказин, Родин

МПК: A01G 23/00

Метки: деревьев, кроны, пород, формирования, хвойных

...повторить, но не раньше чем через 3 года, При создании культурэто не целесообразно, так как они уже вступают в стадию быстрого роста, Однократно 35 го воздействия достаточно чтобы ускоритьее наступление,При работах в питомнике срезание ветвей верхней мутовки не следует проводитьу деревьев моложе 4-х летнего возраста (как40 уже отмечалось, излишнее уничтожение ассимиляционного аппарата отрицательносказывается на росте). Так, например, у сеянцев ели 2-3-х лет следует производитьтолько удаление почек верхушечного побе-45 га, Интенсификация их роста повышает выход стандартного посадочного материала сплощади питомника - сеянцев, если их неперешколивали и (или) саженцев, если сеянцы перешколили. В обоих случаях, в качест ве посадочного...

Номер патента: 1715247

Опубликовано: 28.02.1992

Авторы: Лапшин, Тарабукин

МПК: A01G 23/02

Метки: лесовосстановления, лесосеках, подростом, сохраненным

...взрыхленных полос под посадку лесных культур путем сдвигания по рубочных остатков и пней навесным на тракторе орудием для полосной расчистки лесосек и посадку лесных культур, полосу. формируют посередине волока путем сдвигания порубочных остатков и пней к грани цам волока, при этом ширину полосы образуют менее ширины волока.На фиг. 1 представлена схема лесовосстановления на лесосеке, разработанной с сохранением подроста; на фиг. 2 - эпюра 35 сохранения подроста на лесосеке, разрабо танной с сохранением подроста.Способ осуществляют следующим образом.Лесосеку разбивают на ленты 1 шири ной, равной двойному вылету стрелы валочно-пакетирующей машины, что составляет 15 - 16 м. Валку леса производят валочно-пакетирующие машины 2 типа ЛПс...

Номер патента: 1715248

Опубликовано: 28.02.1992

Авторы: Аболь, Гончаров, Дементьев, Роганов

МПК: A01G 23/02

Метки: лесозаготовительной, лесосеки, машиной, разработки

...на один или несколько предварительно обработанных хлыстов (фиг. 2) 17. После обработки оператор не разжимает рычагов, а переносит хлыст, полученный из дерева 18, за вершину в раскрытый для этого коник 11. Далее оператор разжимает рычаги рабочего органа и вершина хлыста попадает в коник 11, в котором она затем зажимается. На рабочем органе или на конике 11, либо на шасси машины может быть предусмотрен орган для отделения неликвидной вершинной части дерева (хлыста),При наличии такого органа перед укладкой в коник 11 производится отделение указанной части хлыста. При обработке последующих деревьев, сваленных на этой пасеке, до полного набора в конике 11 пачки оператор опирает стволы этих деревьев на стволы деревьев, ранее уложенных в коник...

Номер патента: 1715249

Опубликовано: 28.02.1992

Авторы: Голубев, Крашенинников, Шегельман

МПК: A01G 23/06, B27L 1/00

Метки: пней, разделки

...жидкость насосом 21 подают через гидрораспределитель 18, установленный в положение а по гидролинии 17 через двухпозиционный гидрораспределитель 14, установленный в 10 положение а 1, и далее по гидролинии 16 кпоршневым полостям гидроцилиндров 4 и 5, Из штоковых полостей гидроцилиндров 4 и 5 рабочая жидкость по гидролинии 19 через гидрораспределитель 18 сливается в гидро бак 20,При этом происходит перемещениештоков гидроцилиндров 4 и 5, а соответственно, и соединенных с ними двузубой челюсти 2 и ножа 3, которые смыкаются.Таким образом происходит разделка мел ких и средних пней. Максимальное давление, возникающее при этом, определяется настройкой предохранительного клапана в гидрораспределителе 18. Для раскрытия двузубой челюсти 2 и...

Номер патента: 1715250

Опубликовано: 28.02.1992

Автор: Горбачев

МПК: A01G 23/081

Метки: захватно-срезающее, лесозаготовительной

...либо совпадающих с плоскостями поворота этих захватов 10,В качестве примера исполнения поворотный упор 19 может быть выполнен из двух боковых пластин 22 с отверстиями под ось 21 и огибающей их обечайки 23. На частях упоров 19,. выступающих за свободные концы дополнительных захватов 10, могут быть выполнены скругленные участки 24 взаимодействия с опорами 4 и 5 стойки 3, в частности, с выполненными на них выступами 7, нижний из которых служит корпусом режущего органа 8,Поворотные упоры 19 могут быть подрессорены, например, пружиной 25 относительно дополнительных захватов, Исходное положение пружины 25 может фиксироваться, например, упорами 26 и 27, расположенными соответственно на дополнительных захватах 10 и на боковых пластинах...

Номер патента: 1715251

Опубликовано: 28.02.1992

Авторы: Ермольев, Калмыков, Красовский, Ломихин, Матвеев, Меньшов, Обидин, Харкун

МПК: A01G 23/083

Метки: блокировки, гидроруля, лесозаготовительной, машине

...при пилении.Поэтому случайное или преднамеренное вращение рулевого колеса не сможет вызвать складывания полурам машины, что исключает зажим или перекос пилы 3 в дереве, предотвращая тем самым ее поломку,Таким образом происходит повышениенадежности лесозаготовительной машины,Формула изобретения 1. Система блокировки гидроруля на лесозаготовительной машине, содержащая насос, гидрораспределитель для переключения направления вращения гидромотора привода пилы, выходные линии которого связаны с гидролиниями гидромотора привода пилы, а входные - со сливной магистралью и одним из выходов приоритетного клапана, другой выход которого соединен с соответствующей гидролинией гидроруля, остальные линии которого соединены с полостями...

Номер патента: 1715252

Опубликовано: 28.02.1992

Авторы: Колупаев, Мокрышев

МПК: A01G 23/12

Метки: живицы, сбора, транспортировки

...на основании шарнирно закреплен рычаг в форме полукольца, связанный с торсионным тросом.На фиг. 1 изображено устройство длясбора и транспортировки живицы, общийвид; на фиг. 2 - рабочий орган, общий вид,на фиг, 3 - то же, вид сбоку,Устройство для сбора и транспортировки живицы содержит самоходное шасси 1,на раме которого смонтирован манипулятор2 с цилиндром 3 поворота. Кроме того, на, раме установлены высокочастотный генератор 4 не показан) и контейнер 5. Манипулятор снабжен сменным рабочим органом,выполненным в виде основания 6 с кольцевым захватом-индуктором 7, взаимосвязанным с высокочастотным генератором 4, Наосновании 6 шарнирно закреплен рычаг 8, 15подпружиненный пружиной 9, выполненный в форме полукольца, связанный с...

Номер патента: 1715253

Опубликовано: 28.02.1992

Автор: Эльшанский

МПК: A01G 25/02

Метки: капельного, полива

...расхода поливной воды,На чертеже показано устройство с воздушными отводками, размещенными на разных уровнях.Устройство содержит бачок 1, дозатор 2, отводящие трубки 3, трубопровод 4, сообщающий бачок 1 с дозатором 2. Бачок 1 снабжен воздушной трубкой 5, а отводящие трубки 3 - воздушными отводками 6, обращенными своей открытой частью (обрезом) к дозатору 2. Дозатор 2 выполнен герметичным, В верхней части бачка 1 установлена крышка-сапун 7. Воздушные отводки 6 уста-, новлены на разных уровнях, На крайнем левом патрубке отводящей трубки 3 воздушный отводок 6 может быть установлен в его части, на средней отводящей ушный отводок размещен в ти, а на крайней правой отвоустановлен воздушный отвой ее части,о для капельного полива ращим...

Номер патента: 1715254

Опубликовано: 28.02.1992

Автор: Михайлов

МПК: A01G 25/09

Метки: гидропривод, дождевальной, тележки

...9 выполнены боковые вырезы 20 и 21, Вырезы 20 и 21 расположенына противоположных полупериметрах концов цилиндра 9, их ширина равна диаметруотверстий 18 и 19. Вырезы смещены относительно друг друга на расстояние, равноеполовине диаметра отверстий 18 и 19,Гидропривод тележки работает следующим образом.Из напорного трубопровода 1 через 40дроссельный клапан 2 вода по шлангу 3через отверстие 5 на крышке 7 поступает внадпоршневую зону и толкает поршень 10в сторону крышки 8, отклоняя при этом рычаг 11 от вертикального положения. Рычаг 4511, будучи соединен посредством шарниров12 и 13 с осью 14, передает вращение колесу15, Поршень 10 совершает возвратно-поступательное движение в цилиндре 9 и поворачивает его вокруг своей оси за счет того, что...

Номер патента: 1715255

Опубликовано: 28.02.1992

Авторы: Буздин, Максимов, Пензин, Раков

МПК: A01G 25/09

Метки: многоопорная, поливная, самоходная

...8,Трубопровод 8, являющийся осью опорных колес поливной установки, соединен с рамой 1 посредством шарниров 9, обеспечивающих возможность вращения, причем трубопровод вынесен на концевую часть тележки в сторону ведущего колеса 2 и связан с ним гибкими связями 10, например тросовыми тягами. Рама 1 приводной тележки выполнена поворотной в вертикальной плоскости относительно оси ведомого колеса 3, а ведущее колесо 2 снабжено направляющими 11, между которыми смонтирован с возможностью вертикального перемещения трубопровод 8, причем, трубопровод 8 соединен с незамкнутыми, ступицами 12 опорных колес посредством гибких связей в виде тросовой тяги 10.Принцип работы многоопорной самоходной поливной установки заключается в следующем.Для...

Номер патента: 1715256

Опубликовано: 28.02.1992

Авторы: Городничев, Носенко

МПК: A01G 25/16

Метки: действия, дождевальной, кругового, машиной, многоопорной, программного

...датчика 10 (не обходим полив). Клапан 15 закрывается. Связь управляющей полости гидрореле 4 с атмосферой прекращается. Одновременно клапан 16 открывается. Давление из трубопровода 1 через клапан 16 поступает в 45 линию гидрозащиты с гидрокранами 5 и далее в управляющую полость гидрореле 4. Гидрореле 4 включается, его выходы переключают гидропривод 3, и задвижка открывается. Вода поступает в подвижный 50 трубопровод 7, который начинает двигаться и поливать. Одновременно с,выхода гидро- реле 4 (гидропривода 3) через обратный клапан 6 давление постоянно поступает в линию гидрозащиты уже независимо от со стояния датчика запроса орошения. Происходит блокировка работы датчика обратным клапаном. Работа машины и полив осуществляются без...

Номер патента: 1715257

Опубликовано: 28.02.1992

Автор: Эльшанский

МПК: A01G 27/00

Метки: капельного, полива

...Так как возду ные отводки 6 установлены на одном уровне, то независимо от длины отводящих трубок 3 в последних всегОСУДАРСТВЕННЫЙ КОМИТЕТ О ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(57) Изобретение относи скому хозяйству, в част ройствам для капельного комнатных растений. Цел ния - повышение надежно путем стабилизации расх воды. Устройство для ка полива содержит бачок 1 Изобретение относится к сельскому хозяйству, в частности к устройствам для капельного увлажнения комнатных растений.Цель изобретения - повышение надежности работы путем обеспечения стабилизации расхода поливной воды.На чертеже показано устройство в работе, общий вид,Устройство содержит бачок 1, доза. тор 2, отводящие трубки 3, трубопровод 4. Бачок 1 снабжен воздушной трубкой...

Номер патента: 1715795

Опубликовано: 28.02.1992

Авторы: Краснов, Петров

МПК: A01G 31/02, A01G 9/10, C05F 11/04 ...

Метки: производства, субстратов, торфяных, формованных

...субстратов,Нагревание смеси в поле ТВЧ обеспечивает равномерный прогрев и реакцию пал- с1715795 содержания сухого вещества торрола в смеси Ю Субстрат разрушается при увлажнении,Составитель А,БарановРедактор А.Маковская Техред М.Моргентал Корректор С.Ще аказ 577 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж-З 5, Раушская наб., 4/5 л. Гагарина, 10 оизводственно-издательский комбинат "Патент", г, Ужг имера по всему сечению формуемого субстрата, что исключает возможность остатка непрореагировавшего компонента полистирола и способствует получению субстратов с однородными физико-механическими и агрофиэическими свойствами.Результаты экспериментальной проверки предлагаемого...

Номер патента: 1716944

Опубликовано: 28.02.1992

Автор: Черемин

МПК: A01G 25/02

Метки: полива

...оно снабжено опорной плитой, а средство для размещения шланга для подачи воды выполнено в 25 виде установленного под углом к опорнойплите и заглушенного с одного торца кожуха с каналом для струи и с расположенными внутри него по стенке скобами для фиксации шланга и отражателем струи воды, уста новленным с возможностью образованиявходного и выходного каналов для струи. 2. Устройство по и. 1, о т л и ч а ю щ е ес я тем, что кожух выполнен, например, 35 трубчатым.3. Устройство по пп, 1 и 2, о т л и ч а ющ е е с я тем, что опорная плита установлена с воэможностью выхода ее торцов за стенки кожуха. Составитель Т.Виноградоваедактор Н.Швыдкая Техред М.Моргентал Коррект,Ревская акаэ б 19 ТиражВНИИПИ Государственного комитета и113035, Москва,...

Номер патента: 1716991

Опубликовано: 07.03.1992

Автор: Сапармурадов

МПК: A01B 79/00, A01G 25/00

Метки: возделывания, хлопчатника

...улучшение воздушного температурного, питательного режима почвы и улучшение условий выращивания растений на засоленных промытых почвах,В предлагаемой технологии влагозарядковый полив проводится меньшими нормами (600750 м /га), чем известным способом (900.1400 м /га), так как нет необходимости увлажнять почвы на гребнях борозд. В связи с этим почвы, в борозды которых впитывается вода, увлажняются равномерно по длине борозд, при этом коэффициент равномерности увлажнения почвы составляет 0,770,91. Экономится 300,650 м/га оросительной воды и сокращается время полив на 58 ч, Общий бригадный срок для проведения влагозарядкового полива сокращается на 1015 дней, также .уменьшаются затраты труда поливальщика,При проведении...

Номер патента: 1717004

Опубликовано: 07.03.1992

Авторы: Знаменский, Кравченко, Мороз, Шарапа

МПК: A01B 79/02, A01C 9/00, A01G 1/00 ...

Метки: возделывания, картофеля

...гнездо 20 (фиг, 6). Дальнейший уход за посадками проводят по общепринятой технологии на грядах.Одновременная нарезка гряды с тремя открытыми фигурными бороздами и посадка клубней с интервалов 0,6-0,8 расстояния между. бороздами в гряде при тонком слое их прикрытия почвой слоем равным 0,5- 0,70 дрены, позволяет решить вопрос увеличения производства семенного картофеля путем загущения посадок по ширине гряды с равномерной площадью питания,Такое расположение клубней совмещает яровизацию клубней с процессом роста, способствует быстрейшему их прорастанию, увеличению проросших глазков, стимулирует образование сильной корневой системы. Выход семенных клубней увеличивается на 18 - 20 о , Повышается урожайность картофеля на 21 - 300...

Номер патента: 1717005

Опубликовано: 07.03.1992

Авторы: Зялалов, Исхаков

МПК: A01G 1/00

Метки: капусты, подготовки, посадке, рассады

...транспорт воды. Выяснилось, что поглощение калия можно усилить введением всмесь солей кальция. Эти теоретические положения послужили основой разработкиспособа оптимизации водного обмена рассады при ее пересадке,Предлагаемый способ заключается вопрыскивании рассады в рассадниках водным раствором солЕй К 2504 и СаС 12 при следующем соотношении ингредиентов,мас,о :К 2504 0,01-0,03СаО 2 0,01-0,03Вода ОстальноеВнекорневая подкормка растенийобычно производится растворами, доля растворенного вещества в котором составляет0;015-0,025,Исходя иэ этого были проведены лабораторные исследования для установлениядиапазона концентраций, Было установлено, что при содержании солей менее 0,01мас. О : эффект от опрыскивания указаннымсоставом не...

Номер патента: 1717006

Опубликовано: 07.03.1992

Авторы: Наумов, Щепкина

МПК: A01G 7/00

Метки: активных, биологически, бобово-ризобиального, бобового, веществ, воздействие, отзывчивости, оценки, растения, симбиоза, способствующих, формированию

...в том числе их выделительную деятельность, но в силу своих генетических особенностей семена различных сортов гороха усиливают выделение аминокислот под действием экстракта поразному. Поскольку аминокислоты являются аттрактантами для клубеньковых бактерий, усиленное выделение аминокислот, особенно аспарагиновой А и глутамино- вой Я кислот, семенами способствует образованию и развитию бобово-ризобиального симбиоза, а значит усилению азот- фиксации и повышению урожая. Поэтому сорта, выделяющие больше аминокислот в случае предпосевной обработки семян экстрактом отличаются более высоким уровнем симбиотической азотфиксации и высокой урожайностью, если их семена обработать перед посевом биологически активным экстрактом.Критерием оценки...

Номер патента: 1717007

Опубликовано: 07.03.1992

Автор: Савич

МПК: A01G 9/02

Метки: контейнер, рассады

...при помощи шарниров 6, треугольными перегородками 7, Нижние края пластин 5 попарно установлены в Ч-образных упорах,В ячейки, образованные пластинами 6 и перегородками 7, высыпают субстрат (почву) высевают семена и выращивают растения до тех пор, пока корни у них не сформируют почвенный ком. Для подготовки растений к пересадке из корпуса 1 извлекают решетку . с каркасом 4, перфорированными пластинами 6 и перегородками 7. При этом пластины 5, соединенные с шарниром 6, отклоняются и занимают вертикальное положение, .а выращенный посадочный материал остается в корпусе 1. Далее непосредственно из корпуса 1 он высаживается в грунт,Наличие на дне корпуса 1 Ч-образных упоров 2 и вентиляционных отверстий 3 в двух противоположных стенках...

Номер патента: 1717008

Опубликовано: 07.03.1992

Авторы: Блинов, Дербилов, Игнатьев

МПК: A01G 23/00, A01G 23/06

Метки: кусторез

...6 связаны с атмосферой через сапуны 17, причем штоковые полости гидроцилиндров 6 дополнительно связаны с гидрораспределителем самоходного шасси 1 через клапан 18 и управляемый из кабийы самоходного шасси гидрозолотник 19,Для обеспечения перетекания рабочей жидкости объем полости гидроцилиндра 12 равен сумме объемов полостей гидроцилиндров 6 одного типоразмера для обеспечения синхронного подъема,Кусторез работает следующим образом,При поСтупательном движении самоходного шасси 1 опущенная вниз до определенной высоты над повЕрхностью почвы фреза 8 срезает древесную поросль, которая, падая в образованные фрезами 8 и ра 20 25 30 40 ного шасси 1. Таким образом, предложенный кустодохраняющих от поломок как рабочего орга 45 .на, так и...

Номер патента: 1717009

Опубликовано: 07.03.1992

Авторы: Вилисов, Герц, Злобин, Лившиц, Сотонин

МПК: A01G 23/02

Метки: валочно, лент, манипуляторными, машинами, пасечных, разрубки, трелевочными

...открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Цель изобретения - повышение производительности работ.Поставленная цель достигается тем, что валочно-трелевочная машина (ВТМ) устанавливается под острым углом к оси прорубаемой пасечной ленты, а пакетирование проводят в кониково-зажимном устройстве машины с последующей трелевкой деревьев, срезаемых с одной стоянки.На чертеже показано положение манипуляторной ВТМ одностороннего действия в процессе разрубки прохода в стене леса,Для разрубки прохода ВТМ устанавливается у кромки леса под острым углом к его оси. Величина угла а определяет ширину разрабатываемого прохода. При а близком к О ВТМ...

Номер патента: 1717010

Опубликовано: 07.03.1992

Автор: Баралюк

МПК: A01G 25/06, A01G 27/00

Метки: орошения, подпочвенного

...4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к сельскому хозяйству и можетбыть использовано для орошения растений, выращиваемых в контейнерах,Цель изобретения - повышение надежности работы и равномерности увлажнения.На чертеже представлено устройство, общий вид и продольный разрез трубопровода и увлажнителя.Устройство состоит из трубопровода 1 с фитилем, соединяющим резервуар 2 с водой и контейнер 3 с растением, у корней 4 которого в почве 5 размещены разветвленные концы 6 фитиля, выполненного в форме каната 7, Канат 7 покрыт водонепроницаемым слоем 8 с тканевой лентой 9 и размещен в защитном корпусе 10 из керамики или бамбука.Устройство для подпочвенного орошения работает...

Номер патента: 1717011

Опубликовано: 07.03.1992

Авторы: Александров, Голубенко, Карпенко

МПК: A01G 25/16

Метки: автоматизированная, оросительная

...воды, каскадных пневмонасосов 2 для подачи воды в магистральный 3, распределительный 4 и поливные 5 трубопроводы с установленными задвижками 6, гидрантами 1 и 8 или другими поливными агрегатами. Пневмонасосы 2 пневматически трубопроводами 9 соединены с ресивером 10 и гидравлическими трубопроводами 11 с источником орошения.Пневмогенератор 12 подпитывается водой по трубопроводу 13 от водозаборного сооружения 14, Оросительные площади на отдельных участках (каскадах) размещаются на разных высотных отметках местности с дождевальными агрегатами 8 в границах 15 Компрессоры 12 могутбыть установлены каскадами и объединены, В ресивере 10 накапливается сжатый воздух. Компрессор 12 выполнен с жидкостным поршнем и использует приток жидкости по...

Номер патента: 1717012

Опубликовано: 07.03.1992

Авторы: Буздин, Максимов, Пензин, Раков

МПК: A01G 25/09

Метки: поливная

...звездочки 22 трубопровода 1 не менее 90 как при подъеме, так и при опускании поливного трубопровода 1. 2 ил. 27 которого загнута под прямым углом и взаимодействует с кареткой 6 в верхнем ее положении, а нижняя концевая часть 28 взаимодействует с почвозацепами 29 ведущего колеса 14, при этом рычаг 26 установлен на направляющих 9 с возможностью вертикального перемещения.Поливная машина работает следующим образом,В рабочем положении трубопровод 1 располагают в нижнем положении. Вода из гидранта поступает в трубопровод и через водовыпуски 2 распределяется в борозды, После окончания полива трубопровод 1 отсоединяют от гидрантэ и переводят в верхнее транспортное положение. Для этого включают в рабату мотор-редуктор 5, который...

Номер патента: 1717013

Опубликовано: 07.03.1992

Автор: Потапов

МПК: A01G 25/09

Метки: водозаборное

...6 мусор уменьшает их живое сечение и пропускную способность, снижая тем самым поступление воды во внутреннюю полость фильтра.Так как для повышения качества очистки наружной поверхности фильтра 6 часть его поверхности, взаимодействующая с ворсистой щеткой 3, приподнята над поверхностью воды, то внутренняя полость фильтра 6 сообщается в атмосферой через перфорационные отверстия в сеточном фильтре,Насос дождевальной машины, в составе которой работает предлагаемое водозаборное устройство, откачивает поступающую в фильтр воду с постоянной производительностью, поэтому при уменьшении поступления воды во внутреннюю полость фильтра 6 уровень воды внутри фильтра начинает понижаться до момента включения в работу привода 4, одновременно с...

Номер патента: 1717024

Опубликовано: 07.03.1992

Авторы: Богданов, Митьков, Политова, Разумовский, Чеботарева

МПК: A01G 25/00

Метки: полива

...поля и имеющую водосливные перемычки 5, расположенные последовательно одна за другой на расстоянии, равном ширине захвата трактора при нарезке борозд минус одно междурядье, Высота перемычек 5 не превышает глубину максимально допустимого наполнения борозд 3. Глубина нарезки одинакова как для поливных, так и для водосбросной борозд,Способ осуществляют следующим образом,В нижней части поливных борозд 3 на всю ширину поля расположена поперечно к направлению полива водозадерживающая борозда 4. В местах пересечения поливных борозд 3 с водозадерживающей отметка дна борозд одинакова, а гребни не пересекаются, На расстоянии захвата трактора при нарезке бороЗд минус одно междурядье в водозадерживающей борозде 4 по всей ее длине расположены...

Номер патента: 1717025

Опубликовано: 07.03.1992

Автор: Куртовезов

МПК: A01G 25/06

Метки: орошения, подпочвенного

...ниже гребня 16 борозды. На трубчатом отводе 9 установлена задвижка 17.Устройство работает следующим образом.При выпадении атмосферных осадков, а также при образовании талых поверхностных вод на склоновых землях поверхностный сток перехватывается открытым собирателем 3 и направляется в воронкообразный собиратель 1. Скапливающаяся в воронкообразном собирателе 1 вода просачивается через слой 8 гравийно-песчаного дренирующего материала и сетку 7 в горловине 6 воронкообразного собирателя, попадает в емкость 2 и накапливается в ней. При этом задвижки 15 и 17 закрыты, Процесс сбора и аккумуляции влаги в накопительной емкости 2 в условиях аридной зоны характерен для невегетационного осенне-зимне-весен 20 30 трубчатый отвод 9, тонкопористый...
