Устройство для измерения испарения и атмосферных осадков

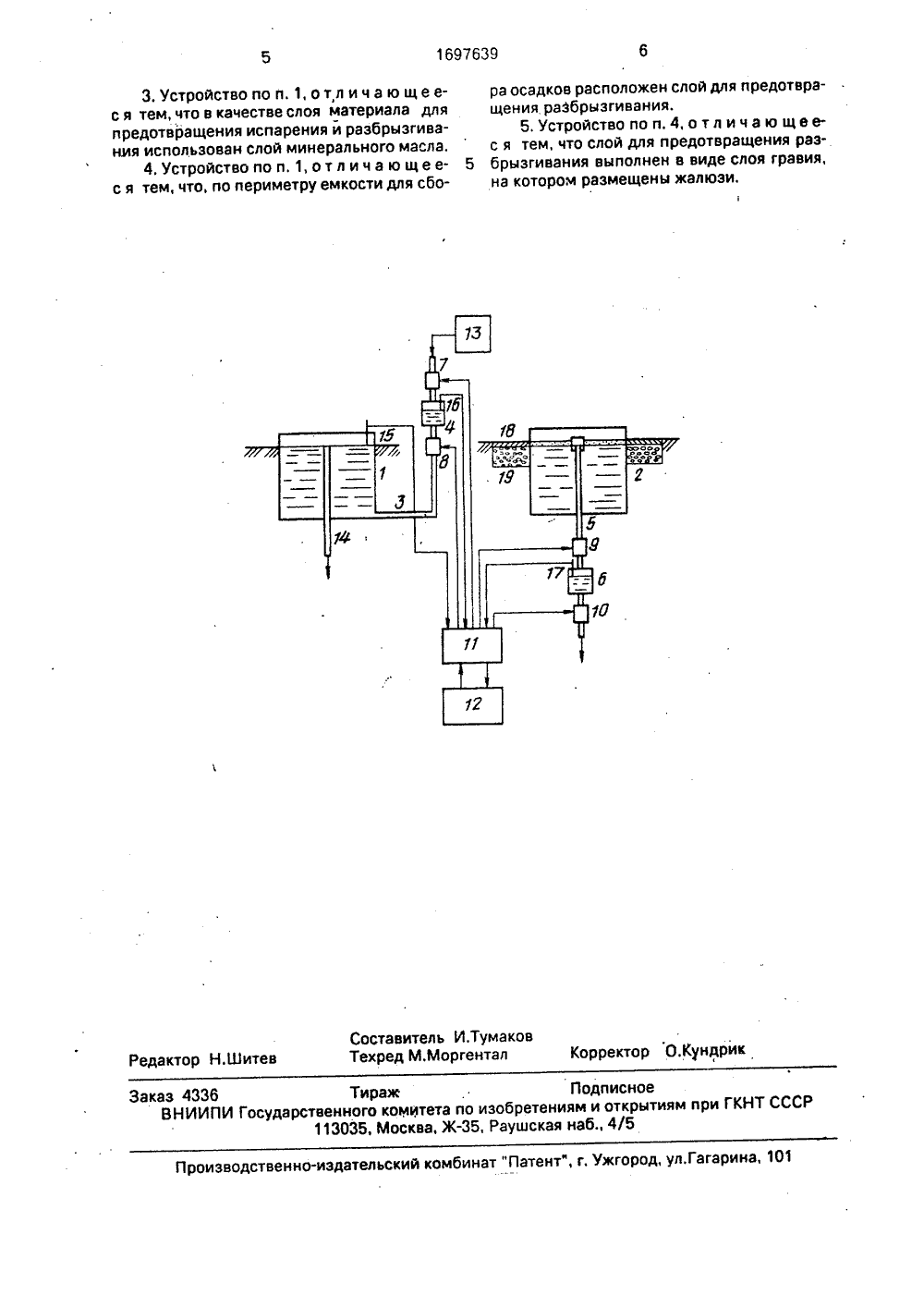

(51) ОПИСАНИЕ ИЗОБРЕТЕ тносится к сельскому хоти к средствам водно-бааний почвы. ния - повышение достотов измерений.редставлена блок-схемамерения испарения и атв. Изобретение о зяйству, в частнос лансовых исследов Цель изобрете верности результа На чертеже и устройства для иэ мосферных осадкоСУДА Р СТ ВЕ ННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ И ГКНТ СССР ВТОРСКОУУ СВИДЕТЕЛЬСТВУ 1(71) Всероссийский научно-исследовательский институт сельскохозяйственного использования мелиорированных земель (72) И.П.Туманов(56) Авторское свидетельство СССР М 1233840, кл. А 01 6 27/00, 1985.(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ИСПАРЕНИЯ И АТМОСФЕРНЫХ ОСАДКОВ (57) Изобретение относится к сельскому хозяйству, в частности к средствам воднобалансовых исследований почвы. Цель изобретения - повышение достоверности результатов измерений. Устройство содержит открытую испарительную емкость 1, заполненную водой, и открытую емкость 2 для сбора осадков, заполненную водой с добавлением поверхностного слоя нефтепродуктов. Открытая испарительная емкость 1 сообщена с измерительным узлом через подающий патрубок 3 и узел 4 водоподпитки,Устройство содержит открытую испарительную емкость 1, заполненную водой, и открытую емкость 2 для сбора осадков, за(19)Я 2( 1697639 А 1 а емкость для сбора осадков 2 через сливнои патрубок 5 - с муфтой и узел 6 сброса. Узлы водоподпитки и сброса, выполнены в виде дозаторов и снабжены перепускными электромагнитными клапанами 7 - 10, Измерительный узел включает блок 11 управления и блок 12 питания и регистрации. Водоподпитка устройства осуществляется от источника 13 водоподачи. В процессе измерения постоянный уровень жидкости в открытой испарительной емкости 1 поддерживается с помощью сливного патрубка 14 и дополнительного электроконтактного датчика 15 уровня, Уровень жидкости в узлах водоподпитки 4 и сброса б регистрируется электро- контактными датчиками 16 и 17 уровня. Емкость 2 для сбора осадков не только заполнена водой с добавлением поверхностного слоя нефтепродуктов, но и снабжена жалюзи 18 и гравийным фильтром 19, что предотвращает гидропотери на смачивание, испарение и разбрызгивание и, следовательно, повышает достоверность результатов измерений, 4 э.п,ф-лы, 1 ил. полненную водои с добавлением поверхностного слоя материала для предотвращения испарения, например, минеральная масса (нефтепродуктов), Емкость 1 сообщена с измерительным узлом через подающий патрубок 3 и узел 4 водоподпитки-дозатор, а емкость 2 - через сливной патрубок 5 с муфтой и узел 6 сброса-дозатор, Узлы водопод- питки и сброса, выполненные в виде дозированных емкостей-доэаторов, снабжены перепускными электромагнитными клапанами 7 - 10. Измерительный узел вклю 1697639тят в сторону от открытой емкости. В свою очередь, заполнение открытой емкости 2 водой предотвращает гидропотери на смачивание.В случае испарения влаги понижается уровень воды в открытой емкости 1, по сигналу электроконтактного датчика 15 блок 11 управления открывает клапан 8 и определенное количество воды иэ узла 4 водоподпитки-дозатора посупает в открытую емкость 1. Процесс продолжается до восстановления первоначального уровня, до 50 чает блок 11 управления и блок 12 питанияи регистрации,Водоподпитка устройства осуществляется то источника 13 водоподачи, Постоянный уровень жидкости в открытой емкости 51 поддерживается с помощьк) сливного патрубка 14 и дополнительного электроконтактного датчика 15 уровня. Уровень жидкостив дозаторах 4 и 6 регистрируется электро-.контактными датчиками 16 и.17 уровня. 10Емкость 2 для сбора осадков снабженаслоем для предотвращения разбрызгивания, например, жалюзями 18 и гравийнымфильтром 19 (слоем гравия),Устройство работает следующим образом.При выпадении осадков повышаетсяуровень воды в открытой емкости 1, Черезсливной патрубок 14 осадки удаляются запределы емкости 1 и уровень воды в ней 20остается постоянным.Одновременно осадки попадают и воткрытую емкость 2 для сбора осадков и,проходя сквозь поверхностный слой нефтепродуктов (например, 10 мм слой нигрола 25или минерального масла), который предотвращает разбрызгивание и испарение влаги, повышают уровень воды в ней, Черезсливной патрубок 5 с муфтой (муфта препятствует сливу поверхностного слоя нефтепродуктов) и электромагнитный клапан 9,управляемый блоком 11 измерительного узла, осадки поступают в дозатор узла 6 сброса. При наборе определенного количестваосадков в дозаторе и по сигналу блока 11 35электромагнитный клапан 9 закрывается иклапан 10 открывается для слива дозы осадков. Сведения о количестве доз,т.е. количестве атмосферных осадков, поступают изблока 11 на цифровое табло и самопишущий 40прибор в блоке 12 питания и регистрации.Оснащение открытой емкости 2 для сбора осадков жалюзной защитой 18(жалюзи,расположены под углом 45 к горизонту) игравийным фильтром 19 нормализует процесс улавливания осадков, так как при любом направлении траекторий падениядождевых капель образующиеся брызги лелив осуществляется дискретно, величина дозы определяется дозатором 4, управляемым блоком 11. Информация о количестве доз долива, т.е. о количестве испарившейся воды, поступает нэ другой счетный и самопишущий приборы в блоке 12 питания и регистрации. Клапан 7, управляемый блоком 11, регулирует поступление воды от источника 13 водоподэчи в дозатор 4.Подача на электроконтактные датчики 15 - 17 уровня в открытой и дозированных емкостях синусоидального напряжения, например, частотой 20 кГц и амплитудой 2 в с генератора блока 11 устраняет электрохимическую коррозию контактов датчиков, что повышает надежность устройства и обеспечивает высокую точность автоматического регулирования и измерения контролируемых параметров,Равенство площадей поперечного сечения открытых емкостей 1 и 2 позволяет упростить обработку результатов измерений. Формула изобретения 1. Устройство для измерения испарения и атмосферных осадков, содержащее открытую испарительную емкость, заполненную водой, узлы сброса и водоподпитки, выполненные в виде дозированных емкостейс электроконтактными датчиками уровня и перепускными электромагнитными клапанами на входных и выходных пэтрубках этих емкостей, которые подключены к соответствующим входам измерительного узла, выполненного в виде блока управления, блока питания и регистрации, а электроконтактные датчики связаны с соответствующими входами измерительного узла, при этом нижняя часть открытой испарительной емкости сообщена с выходным патрубком узла водоподпитки, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности результатов измерений, оно снабжено открытой емкостью для сбора осадков, заполненной водой, на поверхности которой расположен слой материала для предотвращения испарения и разбрызгивания, при этом в открытой емкости для сбора осадков установлен сливной патрубок с муфтой в верхней части, сообщенной с узлом сброса, а открытая испарительная емкость снабжена сливным патрубком и дополнительным электрокоН- тактным датчиком уровня, подключенным к соответствующему входу измерительного узла.2.Устройство поп.1,отличаю щеес я тем., что площадь поперечного сечения, открытой испарительной емкости равна площади поперечного сечения открытой емкости для сбора осадков.аказ 4336 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при Г 113035, Москва, Ж, Раушская наб., 4/5, ул.Гагарина, 10 Производственно-издательский комбинат "Патент", г. Уж 3, Устройство по п.1, отл и ч а ю ще ес я тем, что в качестве слоя материала для предотвращения испарения й разбрызгивания использован слой минерального масла.4, Устройство по и, 1, о т л и ч а ю щ е ес я тем, что, по периметру емкости для сбора осадков расположен слой для предотвращения разбрызгивания.5. Устройство по и. 4, о т л и ч а ю щ е ес я тем, что слой для предотвращения раз брызгивания выполнен в виде слоя гравия,на котором размещены жалюзи.1
