Устройство для срезания деревьев

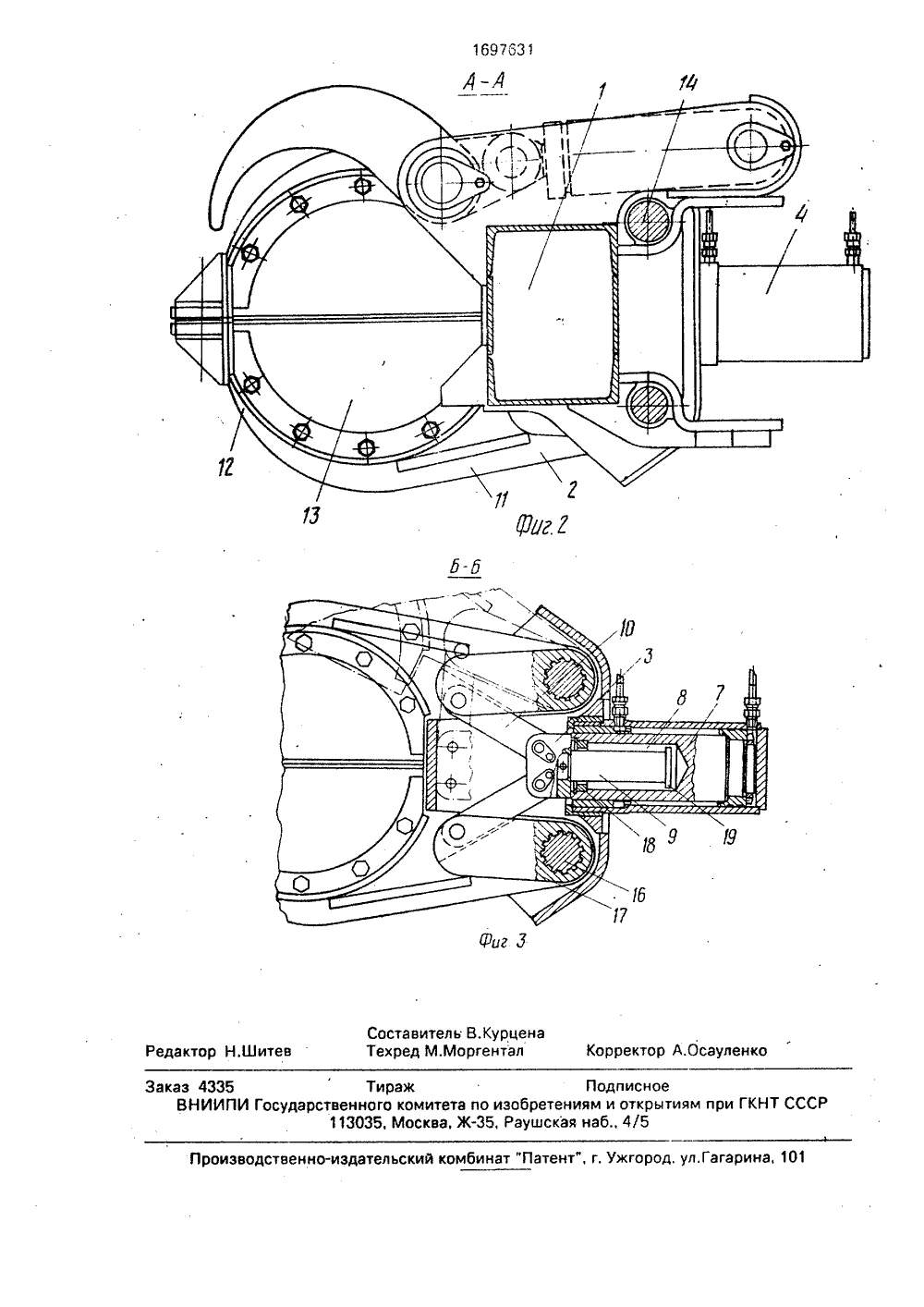

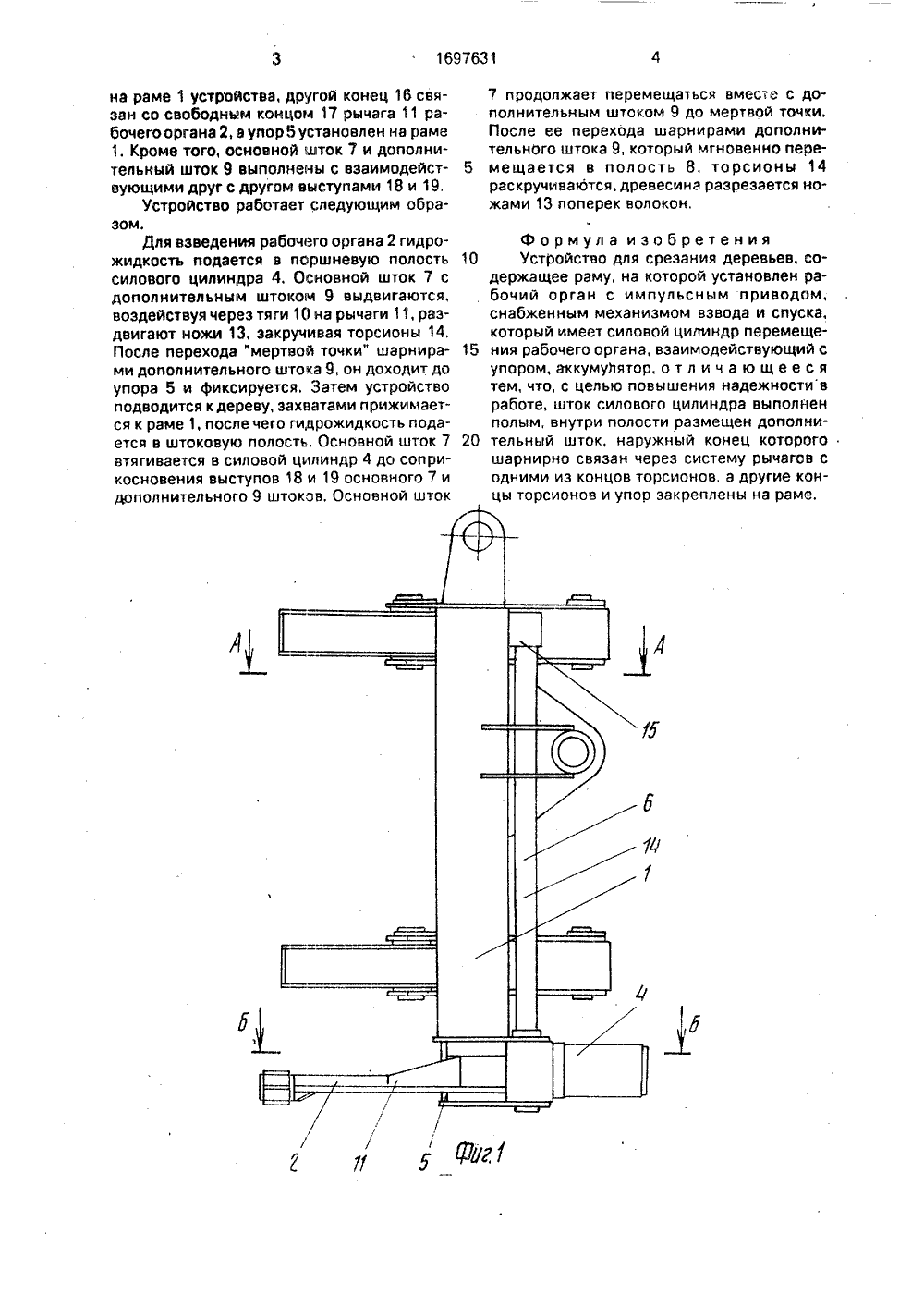

) 5 А 01 0 23/09 ОПИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(71) Всесоюзное научно-и роизводственноеобъединение лесной промышленности(56) Авторское свидетельство СССРМ 494152, кл. А 01 6 23/08, 1974.(54) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬЕВ(57) Изобретение относится к лесной промышленности и может быть использовано взахватно-срезающих устройствах лесозаготовительных машин, а также при раскряжевке хлыстов на сортименты. Цельизобретения - повышение надежности работы. Устройство для срезания деревьев содержит раму, на которой установленрабочий орган с импульсным приводом,снабженным механизмом 3 взвода и спуска,включающий силовой цилиндр перемещеИзобретение относится к лесной промышленности и может быть использовано в захватно-срезающих устройствах лесозаготовительных машин, а также при раскряжевке хлыстов на сортименты,Цель изобретения - повышение надежности в работе.На фиг. 1 изображено захватно-срезающее устройство, вид сбоку; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Устройство для срезания деревьев содержит раму 1, на которой установлен приводимый в действие при помощи ния рабочего органа, взаимодействующий с упором. Силовой цилиндр содержит основной шток 7 с полостью 8, в которой с воэможностью перемещения размещен дополнительный шток 9, шарнирно связанньй через тяги с рычагами рабочего органа, на одних концах которых установлены режущие ножи, при этом аккумулятор энергии выполнен в виде торсионов, каждый из которых одним концом закреплен на раме устройства, другой онец 16 связан со свободным концом . 7 рычага рабочего органа. Шток 7 и дополнительный шток 9 выдвигаются силовым гидроцилиндром, воздейстьуя через тяги 10 на рычаги, раздвигают ножи, закручивая торсионы, устройство подводится к дереву, основной шток 7 втягивается в силовой цилиндр и продолжает перемещаться вместе с дополнительным штоком 9 и после перехода мертвой точки шарнирами дополнительного штока 9 торсионы раскручиваются и древесина раэрезается ножами. 3 ил. импульсной энергии рабочий орган 2, снабженный механизмом 3 для его взвода и спуска, включающий силовой цилиндр 4 перемещения рабочего органа 2, взаимодействующий с упором 5, а также аккумулятор 6 энергии, Силовой цилиндр 4 содержит основной шток 7 с полостью 8, в которой с возможностью перемещения размещен дополнительный шток 9, шарнирно связанный через тяги 10 с рычагами 11 рабочего органа 2, на одних концах 12 которых установлены режущие ножи 13, при этом аккумулятор 6 энергии выполнен в виде торсионов 14, каждый из которых закреплен одним концом 15на раме 1 устройства, другой конец 16 связан со свободным концом 17 рычага 11 рабочего орлеана 2, а упор 5 установлен на раме 1. Кроме того, основной шток 7 и дополнительный шток 9 выполнены с взаимодействующими друг с другом выступами 18 и 19,Устройство работает следующим образом.Для взведения рабочего органа 2 гидро- жидкость подается в поршневую полость силового цилиндра 4. Основной шток 7 с дополнительным штоком 9 выдвигаются, воздействуя через тяги 10 на рычаги 11, раздвигают ножи 13, закручивая торсионы 14, После перехода "мертвой точки" шарнирами дополнительного штока 9, он доходит до упора 5 и фиксируется, Затем устройство подводится к дереву, захватами прижимается к раме 1, после чего гидрожидкость подается в штоковук) полость, Основной шток 7 втягивается в силовой цилиндр 4 до соприкосновения выступов 18 и 19 основного 7 и дополнительного 9 штоков, Основной шток 7 продолжает перемещаться вместе с дополнительным штоком 9 до мертвой точки. После ее перехода шарнирами дополнительного штока 9, который мгновенно пере мещается в полость 8, торсионы 14 раскручиваются, древесина разрезается ножами 13 поперек волокон,Формула изобретения 10 Устройство для срезания деревьев, содержащее раму, на которой установлен рабочий орган с импульсным приводом, снабженным механизмом взвода и спуска, который имеет силовой цилиндр перемеще ния рабочего органа, взаимодействующий с упором, аккумулятор, о т л и ч а ю щ е е с я тем, что, с целью повышения надежностив работе, шток силового цилиндра выполнен полым, внутри полости размещен дополни тельный шток, наружный конец которого шарнирно связан через систему рычагов с одними из концов торсионов, а другие концы торсионов и упор закреплены на раме..Осауленк но-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101 оизво аказ 4335 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
