A01G — Садоводство; разведение овощей, цветов, риса, фруктов, винограда, хмеля или морских водорослей; лесное хозяйство; орошение

Номер патента: 1674752

Опубликовано: 07.09.1991

Автор: Пронов

МПК: A01G 25/16

Метки: автоматизированная, бороздкового, полива

...через линию 16 управления первой ступени управления. Конструкция водозабора 2 должна обеспечивать подачу постоянного расхода воды на полив и очистку воды о мусора до раэмероо меньших диаметров патрубка 9, Задеижки 4 предназначены для регулирования постоянного заданного расхода воды при одновременном поливе иэ всех трубопроводов 3. Б кячестое дистанционно управляемой промывной задвижки 26 может использоваться ксмпдрд гор с номером К + 1 без верхней крьцчки 18 с диаметром отверстия перекидного клапана 22 не менее диаметра поливного трубопрсвода 3. Площадь водовыпусков 8 дслжна обес 1674752510 15 20 25 30 35 40 45 50 55 мые таймеры или управляющие системы с усилителями сигналов на выходе, например "Протар" с расширителем...

Номер патента: 1676507

Опубликовано: 15.09.1991

Авторы: Корнацкая, Корнацкий

МПК: A01G 1/00

Метки: деревьев, кроны, плодовых, формирования

...изгибом вниз переводят в пониклое положение, На второй год рано весной центральный проводник укорачивают с удалением двух-трех 0 почек для лучшего ветвления, а боковые побеги, переведенные прошлым летом в по- С) никлое положение, прореживают, оставляя более слабые в направлении вдоль ряда. Аналогичные операции с боковыми побегами проводят и на шестой год,веюсьНа третьем году рано весной после начала сокодвижения приступают к закладке первых скелетных ветвей, Центральный проводник иэгибают в горизонтальное положение и фиксируют скрепками со шплинтами,В течение вегетационного сезона на вершине изгиба первой скелетной ветви еы 1676507растает новый центральный проводник. На четвертый год весной центральный проводник укорачивают с...

Номер патента: 1676508

Опубликовано: 15.09.1991

Авторы: Бурмак, Костюк

МПК: A01G 3/025

Метки: секатор

...содержит режущий 1 и противорежущий 2 ножи, соединенные шарнирно между собой осью 3. рукоятки 4 и 5, пружину 6 развода ножей, установленную между рукоятками 4 и 5, механизм запирания ножей 7. Съемный противорежущий нож 2 жестко закреплен непосредственно на рукоятке 5, например, с помощью винтов 8, Рукоятка 4 режущего ножа 1 выполнена в виде держателя 9, съемной ручки 10 и элемента крепления 11 сьемной ручки 10 к держателю 9. При этом на одном конце держателя 9 жестко закреплен, например, с помощью штифтов 12 съемный режущий нож 1, а друой конец держателя 9 вставлен в продольную полость съемной ручки 10 и закреплен с возможностью поворота элементом крепления 11, выполненным, например, в виде упругого разрезного кольца 13,...

Номер патента: 1676509

Опубликовано: 15.09.1991

Автор: Кусаинов

МПК: A01D 46/04, A01G 3/04

Метки: кустарников, обрезки

...обрезки кустарников выполнено в видеИ-образной формы стержней, установленных на валу 1 привода, При этом в зоне пересечения параллельных боковых стержней 2 с диагонально расположенным стрежнем 3 установлены дугообразные ножи 4, а стержни 5 и стержень 3, закрепленные по диагонали. расположены таким образом, чтобы при вращении устройства они перемещались лезвиями по направлению вращения, и крепятся относительно плоскости устройства под углом 75-85 . Стержни 5 выполняют роль смесителя веток к рабочему пазу с ножами 4. Диагональный стержень 3 также осуществляет перемещение веток в рабочий паз.На фиг, 2, 3 и 4 изображен фрагмент многозвенного (многорядного) варианта устройства. Для равномерного распределения режущего (рабочего) цикла на...

Номер патента: 1676510

Опубликовано: 15.09.1991

Авторы: Крючков, Малтабар, Перекотий, Цыганков

МПК: A01G 7/00, A01G 7/04

Метки: каллюсообразования, прививок, стимулирования

...ул ьс ы тока, С) подавались с напряжением 4800; 6000;7200 и 8400 В. Таким образом. создаваемая напряженность импульсного электрического поля составляла 12; 15; 18 и 21 кВ/м, Длительность каждого электрического импульса тока составляла 0,02 -0,12 с. Частота следования импульсов составляла 0,4 - 1,2 с . Обработанные и контрольные прививки ставились на стратификацию,1676510 Таблица Зависимость выхода прививок винограда 1 сорта от напряженности электрического поля и числа электрическихимпульсов тока Напряженность со Число электрических импульсов тока 2 1 3 Величинаприкладываемого напряжения, В 4 5 эдаваемого импульсного электрического поля,кВ/м Выход прививок 1-го сорта,Х 60 80 82 55 58 ЬЭ ЬЭ 60 4800 6000 72 ОО 84000 60 57 50 25 15 18 21...

Номер патента: 1676511

Опубликовано: 15.09.1991

Авторы: Валяев, Дубрович, Жарков, Краснов, Кубышкин, Панарин

МПК: A01G 9/14

Метки: выращивания, растений, теплица

...освещения, жгутыгибкого многожгутового волоконно-оптического световода 10 расположены на ярусах 14 теплицы, люксмето 17 расположен в теплице рядом с облучаемыми растениями.Лучи света, падающие на концентратор 5 солнечного света, фокусируются и через линзу-коллектор 11, гибкий многожгутовой волоконно-оптический сеетовод 10 попадают к рассеивателям 13 и далее - к облучаемым растениям.Цифровой код с автоматического электронного календаря-часов 22 преобразуется вторым преобразователем 24 код-напряжение в электрическое напряжение, усиливается усилителем 26 мощности, подается на статорную обмотку второго исполнительного электродвигателя 27 постоянного тока и непрерывно с погрешностью, определяемой дискретностью календаря-часов 22, и...

Номер патента: 1676512

Опубликовано: 15.09.1991

Автор: Гурвич

МПК: A01G 9/24, F24D 19/10

Метки: комбината, тепличного, теплоснабжения

...в подающем 4 магистральном трубопроводе, Одновременно с этим сигналом от датчика 21 метеофакторов подается на первое моделирующее звено 25. Это моделирующее звено 25 имеет динамические свойства, аналогичные динамическим свойствам котла 6 с регулятором 19 нагрузки по каналу: давление газа перед горелками 18 котла 6 - температура теплоносителя в подающем 4 магистральном трубопроводе. В связи с этим выходной сигнал вычитающего звена28 в этой ситуации, т,е. при изменении метеофакторов, равен нулю.При изменении расхода теплоносителя, осуществляемых узлами 1 регулирования, с целью изменения температуры воздуха в теплицах 3 изменяется расходтеплоносителя через котел 6, а следовательно, и перепад давления между входом и выходом котла...

Номер патента: 1676513

Опубликовано: 15.09.1991

Автор: Гусейнов

МПК: A01G 17/00

Метки: ведения, виноградного, куста

...стойке 1, установленной у соседнего по ряду куста, путем фиксирования головки 6 куста с органами плодоношения в верхней части стойки 1 с помощью верхнего крючка 2 или планки 4. Лозы и прирост оставляют свободно свисающими, сухую и зеленую подвязку побегов не производят. После сбора урожая перед укрывкой на зиму производят обрезку кустов, одновременно снимают рукав 5 со стойки и укладывают на землю, заводя его эа нижний крючок 3 в основании той же стойки. После этого проводят укрывку куста окучиванием без лозоукладчика. Весной после открывки куст выводят иэ-под нижнего крючка и снова фиксируют в верхней части стойки 1.П р и м е р. Способ осуществляли на сортах Восторг и Агат на площади 0,5 га.При формировании виноградного куста по...

Номер патента: 1676514

Опубликовано: 15.09.1991

Автор: Корнацкий

МПК: A01G 17/08

Метки: безузловой, ветвей, скелетных, фиксации

...В процессе использования скрепку подводят под скелетную ветвь как раэ в месте отхождения ее от ствола так, чтобы верхней своей петлей она схватывала скелетную ветвь, а нижней - ствол плодового дерева. После установки скрепку шплинтуют. 3 ил,ка, где а - верхняя петля, в -стрелка скрепки, с - нижняя петля,а - угол наклона петли О скрепки, определяющий величину угла от- Ц хождения скелетной ветви от ствола плодового дерева, ФСкрепка для фиксации отклоненной от ствола скелетной ветви в наклонном положении может быть изготовлена из проволоки, пластмассы или другого материала.При изготовлении скрепки иэ проволоки первоначально делают заготовку в виде удлиненного замкнутого контура (фиг, 1).Для получения верхней петли один конец заготовки...

Номер патента: 1676515

Опубликовано: 15.09.1991

Авторы: Полещук, Синюков, Скрипник, Якимов

МПК: A01G 23/00

Метки: борьбы, губкой, корневой, насаждениях, сосновых

...заселяют пни в течение первой недели после рубки деревьев, пока их древесина имеет достаточную влажность. Приживаемость грибов в данный период составляет 95 - 100;ь, Спустя две недели приживаемость грибов-антагонистов заметно снижалась и составляла 75-80;ь, а через три недели и через месяц со дня вырубки деревьев грибы заселяли 50-55 и 30 - 356 пней соответственно, Поэтому с целью повышения приживаемости грибов-антагонистов проводить обработку пней следует одновременно с проведением рубки деревьев, На опытных участках по локализации очагов корневой губки указанным способом прижиеаемость грибов-антагонистов составляла 96100 ф, Норма расхода препаратов составила 1-2 л на 100 пней.В рабочей суспензии препаратов должно содержаться не меньше...

Номер патента: 1676516

Опубликовано: 15.09.1991

Авторы: Бугай, Лобода, Мереуц, Худолий

МПК: A01G 23/00, A01G 23/06

Метки: остатков, порубочных, сбора, трелевки

...впереди трактора и при движении, опираясь на колеса или полозки, копирует рельеф почвы, Микрокопирование осуществляется каждым зубом 2 грабельной решетки, который дополнительно прижимается к почве пружиной 9 и удерживается от заглубления в почву концом.зуба, снабженным опорной пластиной 8. Вертикальные пластины 7, эаглубляясь в почву, поднимают порубочные остатки на зубья 2 и под действием подпора перемещаются по балкам 1, образуя ком, Ветки из-под кроны подбираются пружинными пальцами 5 боковых стенок 4, управляемых с помощью гидроцилиндров 6, Боковые стенки 4 удерживают ком от ухода в сторону, позволяют без повреждений кроны подобрать ветки из-под нее и с помощью гидроцилиндров 6 периодически уплотнять5 10 15 20 25 30 35 40 45 50...

Номер патента: 1676517

Опубликовано: 15.09.1991

Авторы: Афанасьев, Быков, Петров

МПК: A01G 23/00

Метки: ветвей, древесной, зелени, отделения, сучьев

...11 и верхней кривол,1 нейной стенки 14, Верхняя криволинейная стенка 14 имеет в нижней своей части гребенку 15 для очистки замкнутой эластичной ленты 2, Замкнутая эластичная лента 2 установлена на двух цилиндрических барабанах 16 и 17, причем барабан 16 имеет привод 18, Верхний валец 3, установленный эксцентрично, снабжен приводом 19. Валец 4 с выпуклой поверхностью предназначен для выгрузки отделившейся зелени на транспортер 20, в конце которого установлен накопитель зелени 21. Под барабаном 17 расположен транспортер 22 для выноса сучьев, глеханизм выгрузки 5 обработанных сучьев и ветвей включает гидроцилиндр 23 для привода откидывающейся стенки 13.Устройство для отделения древеснойзелени от сучьев и ветвей работает следующим...

Номер патента: 1676518

Опубликовано: 15.09.1991

Автор: Мемиш

МПК: A01G 23/00

Метки: лесных, полезащитных, полос

...ветра и перпендикулярно друг другу с образованием разрывов на их стыке. Концы двух смежных стыкующихся продольной и поперечной лесополос выполнены в виде смещенных друг относительно друга на 90; прямых углов, образующие которых равны ширине разливов (20 - 30 м). Это обеспечивает полное перекрытие коридора от ветра. Предлагаемая система полезащитных лесных полос, а именно иэ стыковки, наряду с обеспечением беспрепятственного проезда техники позволяет до минимума снизить коридорную дефляцию почв. 1 ил. Ветер с направлением на коридор между лесополосами ударяется в образующие 6 прямых углов 4 и 5 и гасится. При этом скорость ветра резко падает до пределов, исключающих ветровую эрозию (дефляцию) почв, Узел стыковки лесополос 1 и 2...

Номер патента: 1676519

Опубликовано: 15.09.1991

Авторы: Исупов, Корюгин, Фахрутдинов

МПК: A01G 23/06

Метки: пней, раскалывания

...для навешивания на гидроманипулятор погрузочно-транспортной машины не показано),Устройство работает следующим образом.Гидроманипулятором устройство с раскрытым клещевым захватом 9, когда штоки 4 гидроцилиндров 8 втянуты, устанавливают на раскалываемый пень, ориентируя его так, чтобы захватить пень примерно по диаметру, Включают гидроцилиндры 8 на выдвижение штоков, При этом коромысла 1 поворачиваются по оси 2, а корпуса гидро- цилиндров 8 поворачиваются вместе с установленными на них корпусами 10 с ножами 9 на захват раскалываемого пня, Причем одновременно ножевая головка 12 при помощи тяг 13 надвигается на головку раскалываемого пня, а ножи 9 штоками 4 гидроцилиндров перемещаются по корпусам гидроцилиндров 8 и сближаются с ножевой...

Номер патента: 1676520

Опубликовано: 15.09.1991

Авторы: Искрицкий, Каменко, Кретов, Стебливский, Шульга

МПК: A01G 23/06

Метки: кустарника, срезания

...по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5 Производственно-иэдательскии комбинат Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к сельскому и лесному хозяйству и может быть использовано для срезания древесно - кустарниковой растительности,Целью является упрощение конструкции и повышение производительности,На фиг, 1 схематично изображено устройство для срезания кустарника; на фиг, 2 - то же, вид сверху.Устройство содержит раму 1, установленный на ней под углом к линии движения отвала 2, нож 3, выполнен ступенчатым из отдельных секций и механизм 4 управления рамой с отвалом, Одна из торцовых граней 5 каждой секции ножа наострена и составляет угол ас нормалью к отвалу в плоскости ножа,...

Номер патента: 1676521

Опубликовано: 15.09.1991

Автор: Ронжин

МПК: A01G 23/08, B27B 17/00

Метки: лесозаготовительной, пильное

...кронштейна 3 стороны накорпусе имеется поджимной упор 9. Он может быть выполнен в виде винта 10 с контргайкой 11, установленного сооснозвездочке 5, Концевая часть упора 9 выполнена в виде конуса, взаимодействующего созвездочкой 5 в ее торцовой части посредством упругой шайбы 12. Вместо шайбы 12,упруий элемент может быть установленвнутри винта 10, Поджимной упор можетбыть выполнен в виде Г-образной скобы,связанной с корпусом 1 посредством шарнира. Согласно вариант на фиг. 2 двигатель2 и кронштейн 3 установлены на противолежащих частях корпуса 1, поджимной механизм выполнен в виде втулки 13 на валудвигателя 2.Упор 9, взаимодействуя с торцом звездочки 5 через подшипник б, одновременновоздействует на кронштейн 3,...

Номер патента: 1676522

Опубликовано: 15.09.1991

Авторы: Ермольев, Захаров, Учакин

МПК: A01G 23/08

Метки: захватно-срезающее, лесозаготовительной

...дерева захватным органом, вид сбоку; на фиг, 4 - устройство в положении окончания срезания дерева с частичным разрезом срезающего органа, вид сбоку. Захватно - срезающее устройство включает стойку 1, к которой жестко прикреплен захватный орган 2, выполненный в виде крюка. Зев крюка 2 свободно охватывает ствол растущего дерева максимального диаметра, не касаясь его поверхности, На стойке 1 шарнирно закреплен рычаг 3, на конце которого установлен срезающий орган 4, например ножевой. С тыльной стороны срезающего органа 4 на рычаге 3 закреплен упор 5, На стойке 1 установлен силовой цилиндр 6 привода среэающего органа 4, например импульсного, который шарнирно соединен с ними, Стойка 1 подвешена на шарнире 7 на манипуляторе...

Номер патента: 1676523

Опубликовано: 15.09.1991

Авторы: Захаров, Учакин

МПК: A01G 23/08

Метки: валки, деревьев, машинной

...способу вмомент выполнения технологической операции по зажиму растущего дерева, нд фи.2 - 4 - схема захватно-среэающсн о устройства в момент выполнения операции г 1 О Валке срезанного дерева,Способ машинной валки деревьев по 40зволяет производить наведсние захватносреэающего устройства на растущее деревосбоку от направления валки с расположением опорных точек на одном уровне по зысоте ствола дерева, а зажим дсрева 45осуществлять синхроннь 1 м поворотом опорных точек в Вертикальной плоскости приэтом опорную точку, расположенную со стороны валки, перемещают вниз, а другуюопорную точку перемещаю 1 Вверх по длине 50ствола, причем реакцию зажимного усилияпередают через ствол дерева на грунт дляобеспечения равновесия дерева геред...

Номер патента: 1676524

Опубликовано: 15.09.1991

Автор: Храмов

МПК: A01G 23/10

Метки: древесных, подсочки, растений

...ДТА КОН10 ммоль, помещенный в сосудсокоприемник. Иэ за плохой растворимости ЭДТА в дистиллированной воде растворение проводили в щелочной среде (при рН 7,0) с использованием шести нормального раствора щелочи КОН, Сосуд-сокоприемник подвесили на стволе так, что весь отслоенный участок коры оказался погоуженным в раствор стимулятора, Через два дня 9 сентября сокоприемник сняли, полученную смесь флоэмного сока со стимулятором упарили, высушили до сухого порошка и взвесили, При этом получено 7,3 г сухого остатка. После вычитания из этой массы 2,3 г, приходящихся на ЭДТА и КОН, получили 5,0 г ассимилятов, что при 20 - ной концентрации соответствует 25 мл флоэмного сока. Проведенная тонкослойная хроматография полученной смеси на содержание...

Номер патента: 1676526

Опубликовано: 15.09.1991

Авторы: Голубенко, Мемиш

МПК: A01G 25/00

Метки: поливное

...щелей 8 и величина расхода воды изменяется в зависимости от степени открытия задвижки 1. Полное открытие заИзобретение относится к сельскохозяйственной технике и может быть использовано для полива из высоконапорного подземного трубопровода как пропашных культур, так и культур сплошного сева,Цель изобретения - повышение надежности и эффективности работы.На фиг, 1 схематично показано поливное устройство нерабочее положение; на фиг. 2 - то же, в работе.Поливное устройство состоит из задвижки 1, установленной в головной части поливного трубопровода 2, на котором установлены водовыпуски, каждый из которых состоит иэ неподвижного патрубка 3 с размещенной в его полости опорной крестовиной 4 и крышкой 5 с отверстием 6, в котором помещен...

Номер патента: 1676527

Опубликовано: 15.09.1991

Автор: Мемиш

МПК: A01G 25/00

Метки: полива

...- повышение противоэрозионной устойчивости почвы и качества полива, В способе полива, включающем подачу воды в борозды переменным расходом, перед поливом производят смачивание почвы головной части борозд дождеванием. Это обеспечивает равномерное увлажнение поверхности почвы, повышает их эрозийную устойчивость, 1 ил,уплотнение почвы с повышением ее противоэроэионной устойчивости, на верхнюю и нижнюю части борозд. Затем осуществляют полив по бороздам. При этом вода форсированным расходом, который, впитываясь и расходуясь частично в верхней, эрозионно устойчивой части борозды, в уменьшенном размере, исключающем эрозию почвы на сухих участках борозд, доходит до них и движется к концу поливных борозд, Неравномерность движения воды...

Номер патента: 1676528

Опубликовано: 15.09.1991

Авторы: Голубенко, Есиков, Ибраев

МПК: A01G 25/02

Метки: поливной, трубопровод

...трубопроводов 5 имеют в местах подсоединения к сбросному коллектору 6 регуляторы промывки наносов (см. узел ). Устройство для промывки трубопровода от наносов выполнено в виде соединенных под острым углом патрубков 7 и 8, Патрубки 7 и 8 имеют выходные отверстия с заслонками 9 и 10 и со сбросньчм отверстием 11, на котором установлен обратный клапан 12, Диаметр патрубка 8 больше диаметра патрубка 7. Заслонки 10 и 9 жестко соединены между собой и размещены на одной оси 13 с возможностью вращения вокруг нее, Ось 13 установлена к торцу 14 сопряжения патрубков. На внутренней поверхности патрубка 8 установлен ограничитель 15 движения заслонки 9. Часть патрубка 8 выполнена прямоугольной в сечении, Полости патрубков 7 и 8 сообщены между...

Номер патента: 1676529

Опубликовано: 15.09.1991

Авторы: Мемиш, Фильберт

МПК: A01G 25/06

Метки: водовыпуск

...трубка 6 плотно посажена в канале запорного органа 3, причем часть ее (в пределах 7 - 10 см) выступает над запорным органом 3, На тросик 8 сначала наматывают или одевают влагопроводящую оболочку 9, а затем на нее - перфорированную пленку 10, Один из концов собранного таким образом влагопроводящего элемента помещают в выступающую над запорным органом 3 трубку 6 и с помощью муфты 7, одетой на указанный элемент и трубку б, обеспечивают их плотное и упругое соединение.Водовыпуск работает следующим образом.При отсутствии воды в подземном трубопроводе 1 и патрубке 2 запорный орган 3 плотно закрывает выход из патрубка 2, При подаче в трубопровод 1 и патрубок 2 под давлением воды, она по трубке б, а затем по влагопроводящей оболочке 9 поступает...

Номер патента: 1676530

Опубликовано: 15.09.1991

Авторы: Аверин, Буздин, Максимов, Пензин, Раков

МПК: A01G 25/09

Метки: многоопорного, поливного, самоходная, тележка, трубопровода, шлейфами

...в которую входит вал 17 передаточного механизма 8, установленный в ней с возможностью осевого перемещения,Вал 17 и втулка 16 подвижно с возможностью вращения закреплены на кронштейне 18, который смонтирован жестко на трубопроводе 1, а на концах вала 17 установлены шестерни 19 и 20, Водозаборная муфта 5 и ведущее колесо 4 оборудованы жестко соединенными с ними шестернями 21 и 22, выполненными за одно целое с ними. Передаточный механизм 8 снабжен устройством его включения и выключения, выполненным в виде рукоятки 23. Рукоятка 23 шарнирно соединена с механизмом 8 и снабжена подвижным вдоль продольной оси трубопровода фиксатором 24. Фиксирующий элемент шарнирно соединен с механизмом 8, установлен в направляющих 25 и...

Номер патента: 1676531

Опубликовано: 15.09.1991

Авторы: Буздин, Захарова, Пензин, Раков

МПК: A01G 25/09

Метки: поливная

...оборудования,Механизм 7 подъема и опускания закреплен шарнирно нэ кронштейне 15, а опорные колеса 6 соединены шарнирно с кронштейном посредством тяг 16, при этом кронштейн 15 жестко закреплен на контейнере 3.Трос 8 оборудован штырем 17 и одним концом соединен со шлангом 1, э другим - с лебедкой трактора, при этом трос 8 г 1 роходит внутри гибкого шланга 1, пропущен через отверстие 18 меньшего основания 12 конуса и взаимодействует с роликом 19, смонтированным с наружной стороны основания 12, Шланг 1 снабжен входным патрубком 20 для подвода воды, э контейнер 3 со стороны его контакта с поверхностью шланга выполнен по длине с отверстиями 21, расположенными соосно водовыпускам 2 гибкого шланга 1 в рабочем его положении 5 10 15 20 25 30 35...

Номер патента: 1676532

Опубликовано: 15.09.1991

Авторы: Бредихин, Ильинов, Снипич

МПК: A01G 25/09

Метки: дождевальная, многоопорная

...25,Дождевальная машина работает следующим образом,Вода под давлением из напорного трубопровода 1 поступает в питающий трубопровод 6 гидрсЪривода тележки и черезрегулятор 7 скорости движения тележки поступает в закрытый для слива клапан - распределитель 8, далее по трубопроводу 9 - вполость гидроцилиндра 10 и поднимает его.Поднимаясь, гидроцилиндр поворачиваетдвуплечий рычаг 17 и через тяги 19 перемещает колеса 5,Одновременно с поступлением воды входовой гидроцилиндр вода поступает и через дроссель 11 в диафрагменный привод13, который через шток 14 откроет клапанпереключатель 16, Вода из трубопровода 1через дополнительный трубопровод 2 попадает к насадкам 3 и в виде дождя выдает наорошаемую площадь. Гидроцилиндр 10 срычагами и...

Номер патента: 1676533

Опубликовано: 15.09.1991

Автор: Городничев

МПК: A01G 25/09

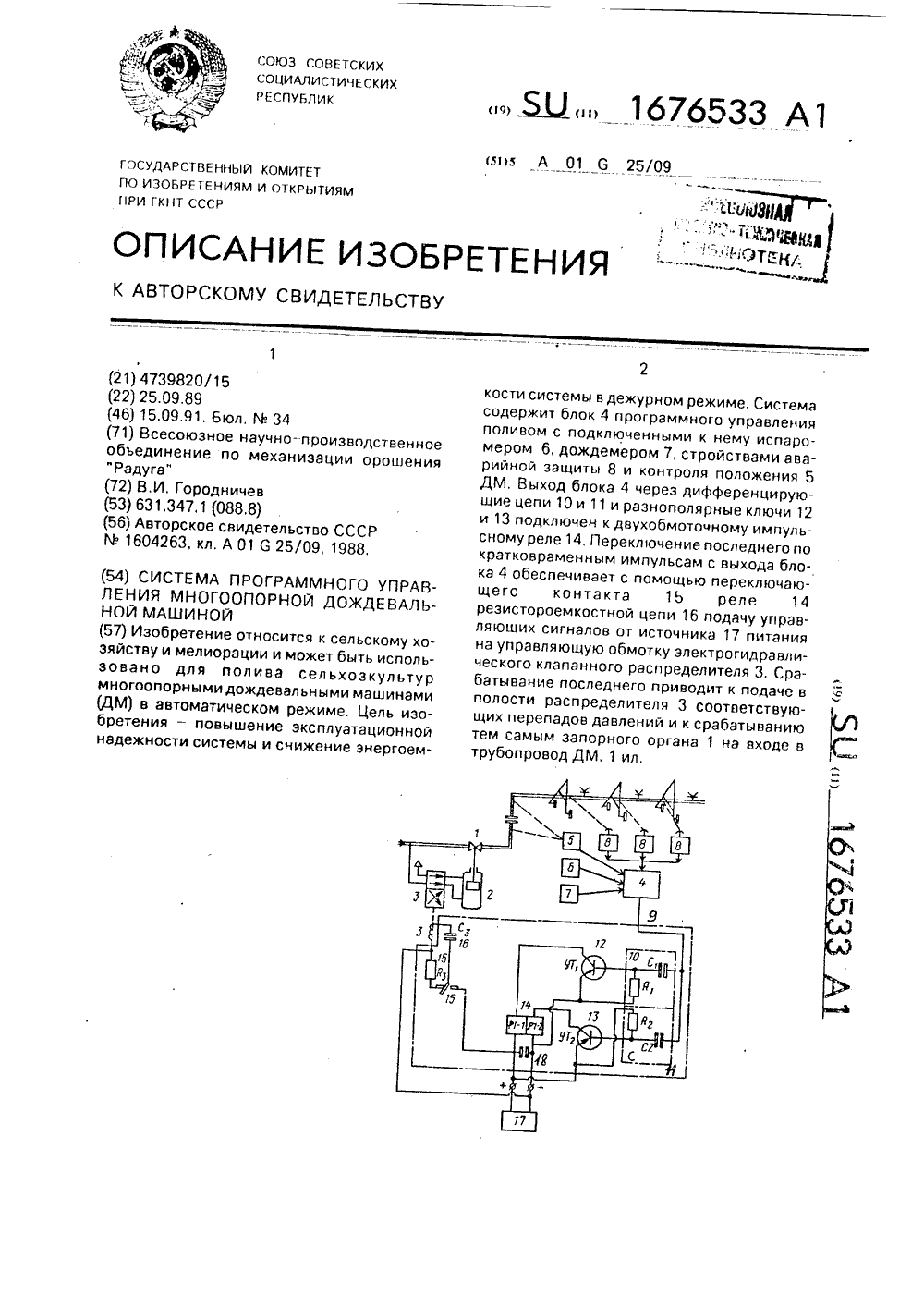

Метки: дождевальной, машиной, многоопорной, программного

...и останется в 5 10 15 20 25 30 35 40 45 этом состоянии и при закрытии ключа 12 (в качестве такого реле можно использовать реле питания типа РПСили РПС), Электроэнергия от блока питания 17 через перекл ючающийся контакт 15 реле 14 поступит на конденсатор 18 резисторно - емкостной цепи 16 и электрогидравлический клапанный распределитель 3. Клапанный распределитель 3 импульсного действий сработает и останется во включенном состоянии. Давление поступить в гидропривод (гидроцилиндр) 2, запорный орган 1 откроется, машина начнет поливать,После выдачи определенной нормы, если нет необходимости продолжать полив и машина находится в исходном положении, блок 4 программного управления снимет сигнал на включение машин. На выходе дифцепочек в...

Номер патента: 1676534

Опубликовано: 15.09.1991

Автор: Бочкарев

МПК: A01G 25/16, E02B 13/02

Метки: автоматизированная, комбинированная, полива

...4 разделены вертикальнойстенкой 24 на две равные части, При этомодна часть имеет окно, сообщающее камерус поливной частью лотка, другая - отверстие, через которое вода подается в трубопровод 6, Пропорциональный вододелительоснащен защитной (от мусора) решеткой,которая на фиг, 1 не показана,Программаторы полива устанавливаются один на две секции, т, е, один на поливной участок. В концевой секции камера 4 не перекрывается затвором. Программаторы полива устанавливают в голове поливного участка, а на другой поливной секции поливного участка устанавливается затвор 5 без гидравлического реле управления. Этот затвор в данном случае оборудуется приводом управления. Система работает следующим образом.Перед пуском системы открывают задвижку 18...

Номер патента: 1676535

Опубликовано: 15.09.1991

Автор: Сушкова

МПК: A01G 25/16

Метки: полива, срока

...или световой сигнализации дпя поливальщика, Кроме того, устройство снабжено воронкой 9 для сбора естественных осадков, Элемент 7 может быть выполнен в виде, например, лампочки, установленной на столбе 10.Дпя предотвращения скатывания шарика 5 с плавающего поплавка 3 последний имеет углубление в центре с уклоном, например, 0,14 (последний определяется конструктивно), Наклон опрокидывания шарика 5 с поплавка 3 можно принять равным 0,5, при этом площадь поплавка 3 должна быть наименьшей, что зависит от материала и веса поплавка 3 и шарика 5, причем поплавок 3 не закрепляется ни в 5 10 15 20 25 30 35 40 45 горизонтальном, ни в вертикальном положении, Для защиты поплавка 3 с его грузом от волнений атмосферы высота мерного сосуда -...

Номер патента: 1676536

Опубликовано: 15.09.1991

Авторы: Андрющенко, Выродов, Выродова

МПК: A01G 27/00

Метки: полива, полуавтоматического, растений

..."Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к растениеводсгву и может быть использовано для выращивания растений в физиологических, генетических, агротехнических и других опытах с применением вегетационных сосудов и различных корневых субстратов.Цель изобретения - повышение надежности работы устройства и точности дозирования поливной нормы путем поддержания постоянным давления истечения жидкости из сосуда Мариотта.На чертеже изображено устройство полуавтоматического полива растений.Устройство содержит вегетационный сосуд 1 с субстратом и растением, сосуд 2 Мариотта с поливным патрубком 3 и воздухопропускным 4, емкостью 5 с отверстием 6, тройник 7, соединенный с патрубком 3, сосудом 2 и вентилем 8 водопроводной системы...
