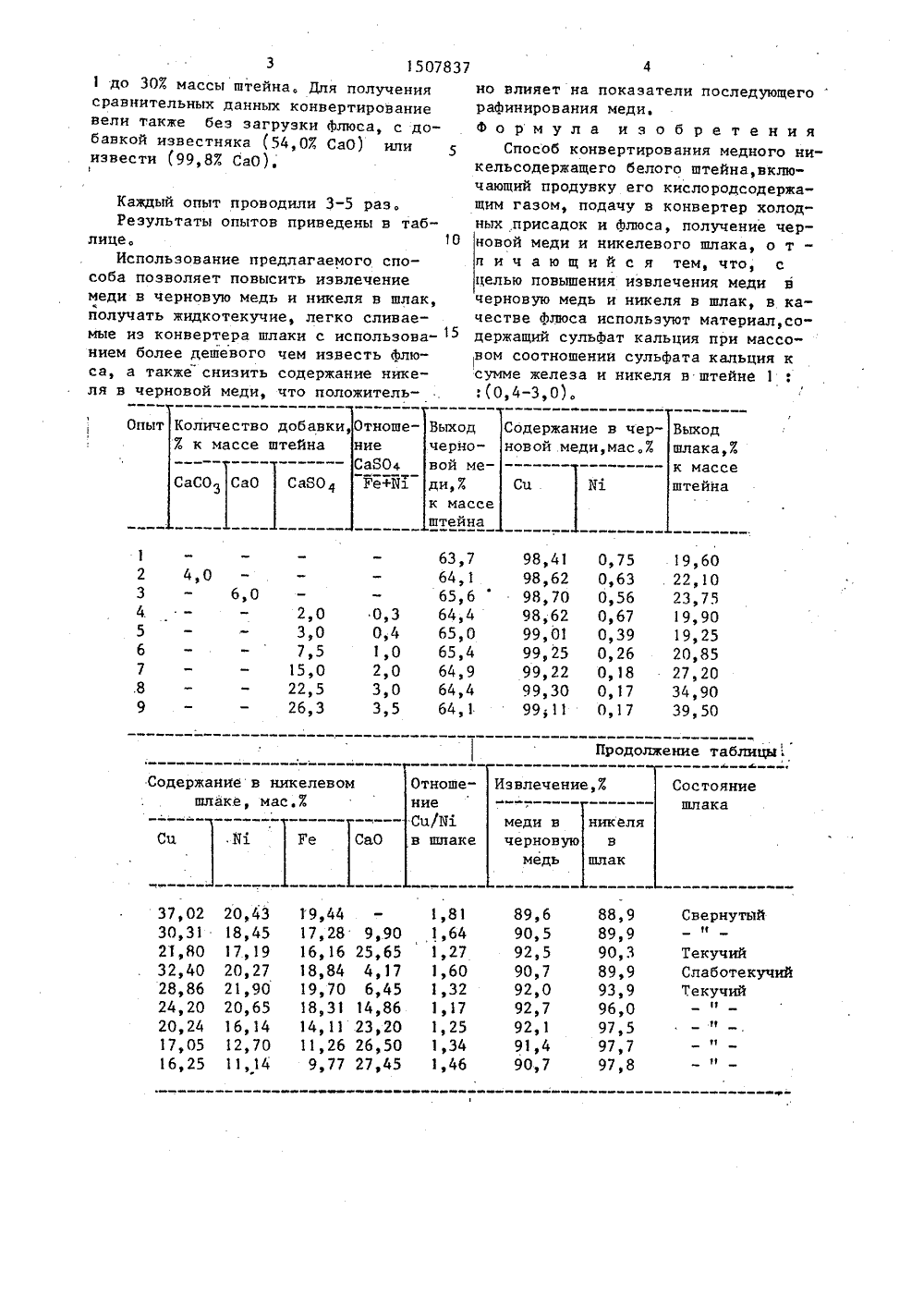

Способ конвертирования медного никельсодержащего белого штейна

Номер патента: 1105512

Опубликовано: 30.07.1984

Авторы: Голиков, Жаксенов, Назаров, Рыжов, Сильнягина, Симкин

МПК: C22B 15/14

Метки: меди, рафинирования, флюс, черновой

...кальция 10-15Окись железа 5-15Окись кремния ОстальноеВ качестве комплексного Флюсаиспользовали отвальные пески флотационного обогащения медных пуд. Плавку проводили на промышленной стационарной анодной печи огневого рафинирования черновой меди при температуре 180-1300 фС. Комплексный флюс вдували на поверхность расплава в период окисле"ния примесей в течение 10-5 мин воздухом под давлением 3-5 ат,Расход Флюса от веса черновоймеди 5-107.При этом окись железа способствует переходу примесей в шлак, а в сочетании с кварцем и окисью кальцияявляется комплексным шлакующим флюсом для большинства примесей (свинца,мьппьяка, сурьмы, никеля и др.) ине увеличивает длительность процессарафинирования.Длительность процесса окисленияпримесей...

Номер патента: 1128844

Опубликовано: 07.12.1984

Авторы: Арне, Бенгт, Стиг

МПК: C22B 15/06

Метки: меди, медной, руды, черновой

....также в печи ненужный балласт в виде дополнительного количества шлака.Известны также способы удавлениясурьмы, которые все без исключенияограничены присутствием малых ееколичеств в начальном материале.Многие медные руды обладают сравнительно высоким содержанием сурьмы,удаление которой известными способами представляет значительные трудности. При электролитическом рафиниро"ванин меди, которое в настоящее времяпредставляет собой конечную опера"цию.технологического процесса производства меди для электрических целей, так называемой электролитной меди, количество сурьмы в начальномпродукте, анодной меди не должно пре.вышать 400 г/т, если требуется осуществить нормальное течение электролитического процесса.Было установлено, что...

Номер патента: 1548231

Опубликовано: 07.03.1990

Авторы: Дубенский, Ермаков, Лившец, Лукашев, Мамырин, Новокрещенов, Паринов, Цемехман, Щечка

МПК: C22B 15/06

Метки: меди, черновой

...в заключительный период доводки исключает необходимость,цополнительных повалок конвертерадля отбора проб расплава и оценкит 1 ттготовности черновои меди к сливуиз конвертера. На плавках 10-13 всреднем на оцну-две повалки конвертера меньше, чем на Остальных плавках.Сокращение числа промежуточных повалок увеличивает производительностьконвертера на 1-2 от.% (табл. 1).Предлагаемьй способ осуществляютследующим образом па примере плавки 13.Перед началом подачи кислорода иконцентрата подают на вход ФТИАН пробу кислорода дутья, выполняют измерения и получают следующие результаты: О = 96%, 1 т 1 = 2,7%, Послеэто-о В конвертер заливают 10 т штейна и начинают подачу концРнтратасовместно с кислородом. Через 54 минпосле набора жидкой ванны...

Номер патента: 1625896

Опубликовано: 07.02.1991

Авторы: Васильев, Воротников, Рохкинд, Стариков

МПК: C22B 15/06

Метки: меди, производства, черновой

...фазой(белым маттом) по реакции (1) в самомагрегате образуется медь н высококонцентрированный сернистый гаэ, что поз-,воляет осуществить раздельный отводотходящих газов.П р и м е р, В горизонтальном конвертере после продувки медного штейна 20окисленным газом (обогащенным кислородом воздухом) получают ванну, состоящую на одну треть из меди и на дветрети из белого матта,Основными примесями, содержащимися в перерабатываемом медном сырье,является мышьяк и сурьма; содержаниеих в белом матте составляет соответственно 0,5 и 0,67.Черновая медь через шпуровое отвер стие в торцовой стенке по желобу поступает в отдельный пирометаллургический агрегат, гце подвергается окислению кислородом воздушно-кислородногодутья с содержанием кислорода...

Номер патента: 291989

Опубликовано: 01.01.1971

Авторы: Галинкер, Киевский, Кудра, Линс, Савенко

МПК: C25D 3/58

Метки: медь—никель, мельхиор, сплава, типа, электролитического

...относится к способам электролитического получения сплавов, в частности сплава медь - никель типа мельхиор.Известен способ электролитического получения сплава медь - никель в пирофосфорно кислом электролите,Однако этот электролит дает низкий выход по току и не обладает достаточными буферными свойствами.Предлагаемый способ не имеет указанных 10 недостатков и позволяет увеличить выход сплава по току (в среднем на 20 - 25%), содержание никеля в осадке (в среднем на 15% ), рассеивающую способность электролита (в среднем на 40 - 50%) и его буферные 15 свойства, что стабилизирует работу ванны.Способ отличается от известного тем, что в электролит вводят хлористый аммоний, а также условиями проведения процесса.При описываемом способе...
