Устройство для валки деревьев

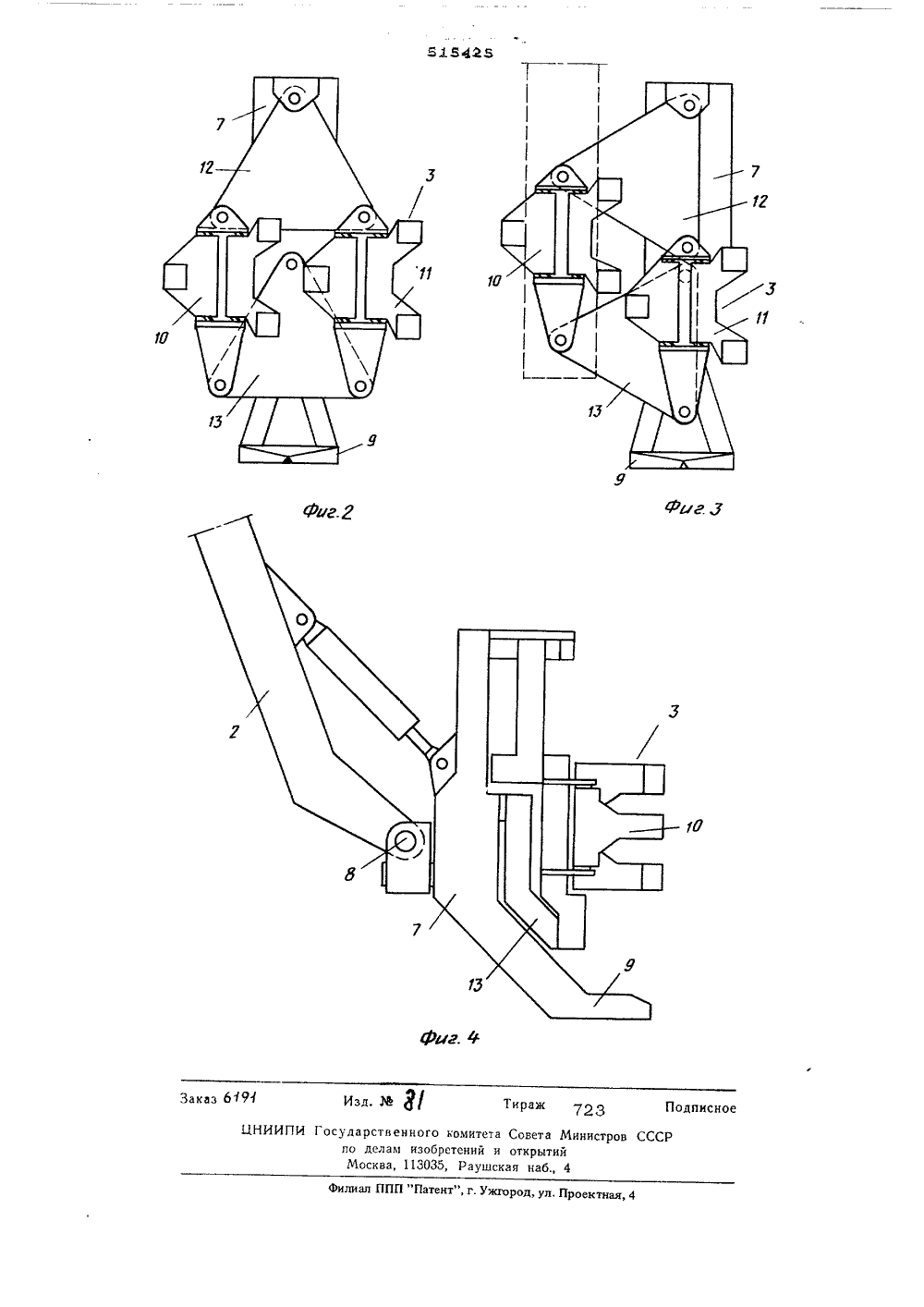

описх"ниеИЗОБРЕТЕНИЯК ПАТЕНТУ Союз Советских Социалистических Республик(11) 515425 61) До пол интел ь н ы й патенту 1(.: 23/О 2) Заявлено 22.05.73 (21) 1023971/15 132) 23.05. 7272(33) Швеция(23) Приоритет (31) 6654/72; осударственный комитетСовета МинистРов СССРпо делам изаоретенийи откРытий 5(71) Заявитель 4) УСТРОЙСТВО ДЛЯ ВАЛКИ ДЕР В Из обр оиствам тение относится к усдеревьев и может бной промышленности исп ольз ля валано вИзв м онт 5 каждое т динено с ра ны других ных звен нно с вершарнирно со угла, а вер ны вет го Вата естны устройства для валки деревьев,ируемые на самоходном шасси и содержащие шарнирно-сочлененную стрелу, насвободном конце которой установлена поворотная вокруг горизонтальной оси рама с режущим механизмом и захватным органом.Цель изобретения - повышение произвъ.дительности устройства,Это достигается тем, что в предлагаемомустройстве захватный орган выполнен в виде двух захватов, которые шарнирно установлены на раме при помощи двух треугольных звеньев с возможностью перемещенияпо радиусной кривой в поперечном направлении рамы, причем центральные оси захватови режущего механизма расположены междусобой параллельно.Кроме того,реугольное звено мой вершиной одногос оответствующих ьев шарнирно соединехним и нижним кон На фиг. 1 изображено утсройство для валки деревьев, вид сбокуна фиг. 2 - захватно-срезаюший орган устройства для валки деревьев, вид спереди на фиг. 3 - то же, со срезанным. деревом в захвате на фиг, 4 - то же, вид сбоку.Устройство для валки деревьев содержит самоходное шасси 1 типа колесного трактора на котором смонтирована шарнирно-сочлененная стрела 2, поворачивающаяся вокруг вертикальной оси и на наружном конце которой закреплен захватно-срезаюший орган 3. Кроме того, на стреле укреплено устройство 4 для обрезки сучьев и ветоки для поперечной распиловки, На самоходном шасси 1 установлен также приемник 5 для бревен, Приемник 5 установлен на самоходном шасси 1 с помощью рычага 6, перемещающегося в горизонтальной плоскости.Захватно-срезаюший орган 3 содержит раму 7, закрепленную на наружном конце стрелы 2 так, что она может вращаться вокруг горизонтального вала 8. В нижней части Рамы 7 находится режущий механизм 9. Захватнс срезаюший орган 3 снабжен такжедвумя захватами 10 и 11, закрепленнымина раме 7 с помощью двух поворотных вп оперечн ом н аправлени и рамы треуг ольныхзвеньев 12 и 13.Устройство для валки деревьев работаетследующим образом,Один из захватов, например захват 10,перемешают с помощью звеньев 12 и 13вниз и внутрь к режущему механизму 9, тогда как одновременно с этим второй захват11 смещается вверх и наружу от режуцегомеханизма 9, Затем стрелой 2 захватно-срезаюший орган 3 подводится к дереву, которое захватывают за нижний конец захватом10 и срезают с помощью режущего механиз ма 9, После срезания первого дерева егоподнимают вверх и в сторону захватом 10вследствие поворота двух звеньев 12 и 13,а в это время другой захват 11 опускается вниз и внутрь, занимая положение непос редственно над режущим механизмом 9,Стрелой 2 захватно-срезающий орган 3, вподнятом захвате которого удерживаетсяранее срезанное дерево, подводится к комлю следующего дерева, которое должно сре-заться, Второе дерево захватывается занижний конец захватом 1 1 и срезается подсамый корень оежущим механизмом 7. Послесрезания второго дерева, которое удерживается захватом 11, оба захвата (10 и 11) 30возвращаются в нейтральное положение, вкотором деревья удерживаются параллельно сустановленным интервалом, а их толстыеконцы выравнены, Два срезанных дерева,удерживаемых захватно-срезающим органом 353, стрелой 2 одновременно перемешают втребуемое положение и подают устройству4 путем втягивания стрелы 2 и вращениязахватно-срезавшего органа 3 вокруг валаЯ, Устройство 4 содержит телескопическую 40стрелу 14, которая в приведенной конструкции установлена в наклонном положении подуглом 45 о к горизонту. На наружном концесамой внутрепней неподвижной части телескопической стрелы 14 установлен захват 4515 для захвата одновременно двух деревьев, расположенных бок о бок одно параллельно другому. Таким образ ом, захват 1 5может принимать и удерживать два дерева, передаваемых к устройству 4 захватно-срезаюшим органом 3. Следовательно,расстояние между деревьями, находящимися в захвате 15, соответствует расстоянию между захватами 10 и 11, когда онинаходятся в нейтральном положении. На 55наружном конце самой крайней подвижнойчасти стрелы 14 устройства 4 установленмеханизм 16 для обрезки веток, которыйсодержит двойной комплект режущих средствв результате чего одновременно могут об рабатываться два дерева, удерживаемыхпараллельно одно другому в захвате 15.Обрезка веток на двух деревьях производится с помощью механизма 16, движущегося вдоль стволов деревьев за счет вы -движения телескопической стрелы 14, врезультате чего обработка стволов деревьев производится одновременно на всей длине, соответствующей ходу телескопическойстрелы 14, Длина хода телескопическойстрелы 14 предпочтительно соответствуетдлине стандартного бревна, на которые распиливается ствол, С захватом 1 5 взаимодействует режущий механизм соответствующего типа, предусмотренный для каждого издвух стволов, удерживаемых в захвате 15,так что два дерева могут подвергатьсяпоперечной распиловке, Кроме того, меха. -низм обрезки веток 16 снабжен срезающиминструментом соответствующего типа длякаждого ствола дерева, который приводитсяв действие автоматически, когда диаметрствола становится менее, чем установленнаявеличина, например, 6 см,После обработки веток на двух стволах захват15 разжимается, и обработанные части стволов проталкиваются через захват 15, т. е,механизм 16 плотно зажимается вокруг стволов деревьев, и телескопическая стрела1 4 втягивается, Поперечная распиловкаобработанных стволов после захвата 1 5производится во время следующего выдвижения механизма 16, а следовательно, вовремя обрезки веток на стандартной длинедвух стволов. Распиленные бревна попадаютв приемник 5.Устройство для обрезки сучьев и ветоки для поперечной распиловки предназначе-.но для работы по автоматическому циклу,в результате чего оператор может концентрировать свое внимание на резке и транспортировке срезанных деревьев с помощью захватно-срезающего органа 3 и стрелой 2,Поскольку обрезка сучьев и веток и поперечная распиловка производится значительно быстрее, чем резка и доставка двухстволов, то устройство 4 всегда готово дляприема следующих стволов,формула из обретения1, Устройство для валки деревьев, монтируемое на самоходном шасси и содержащее шарнирнс-сочлененную стрелу, на свободном конце которой установлена поворотная вокруг горизонтальной оси рама с режущим механизмом и захватным органом, отличающееся тем, что,с целью повышения производительности, захватный орган выполнен в виде двух захва 515425тов, которые шарнирно установлены на раме при помощи двух треугольных звеньевс возможностью перемещении по радиуснойкривой в поперечном направлении рамы,причем центральные оси захватов и режущего механизма расположены между собойпараллельно. 2, Устройство по п,1, о т л и ч а юш е е с я тем, что каждое треугольное звено шарнирно соединено с рамой вершиной одного угла, а вершины других соответствующих углов треугольных звеньев шарнирно соединены соответственно с верхним и нижним концом каждого захвата.НИИПИ Государственного комитета Совета Министров СС ло делам изобретений и открытий Москва, 113035, Раушская наб., 4илиал ППП "Патент", г. Ужгород, ул, Проектная
