Подборщик пачек деревьев

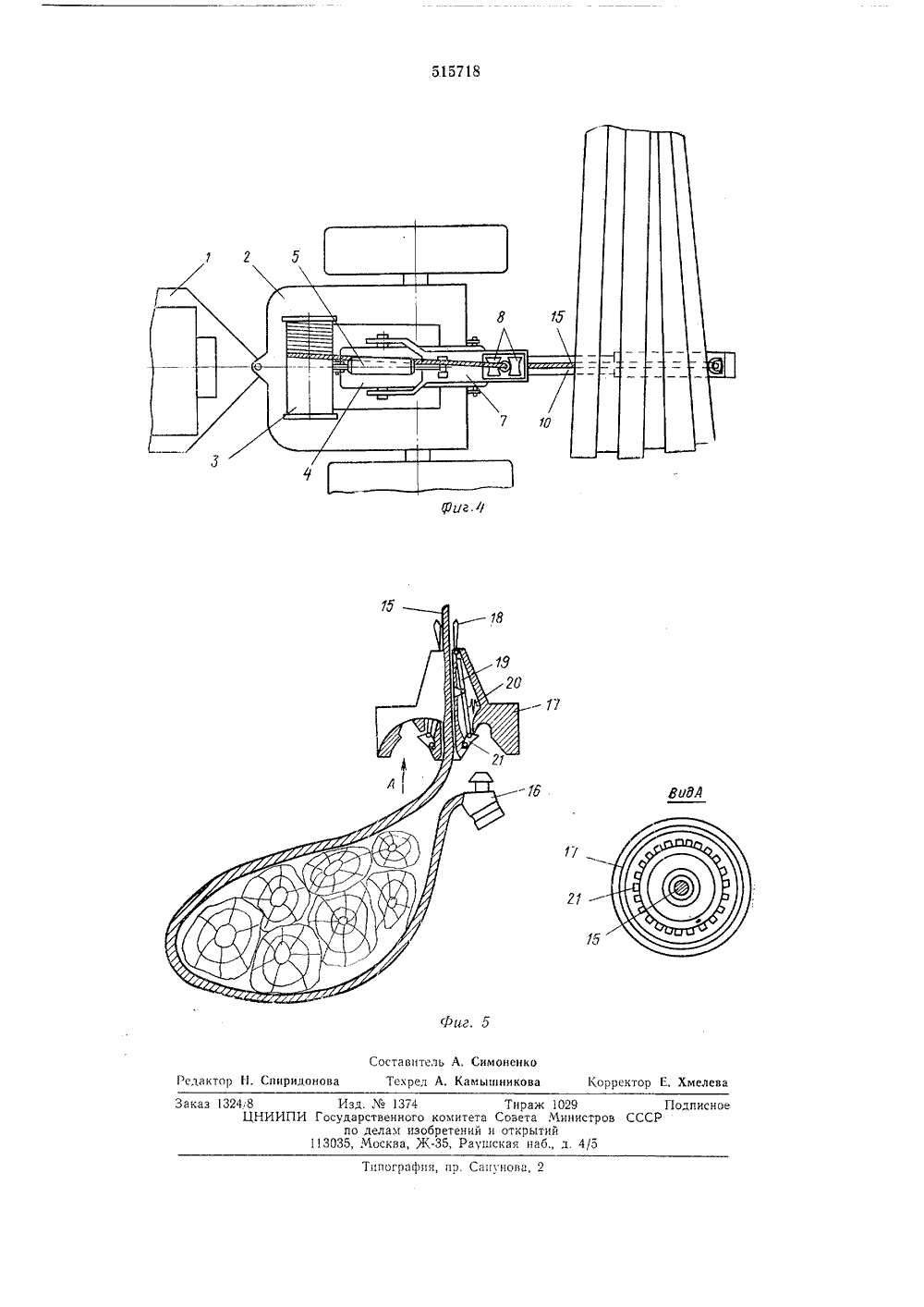

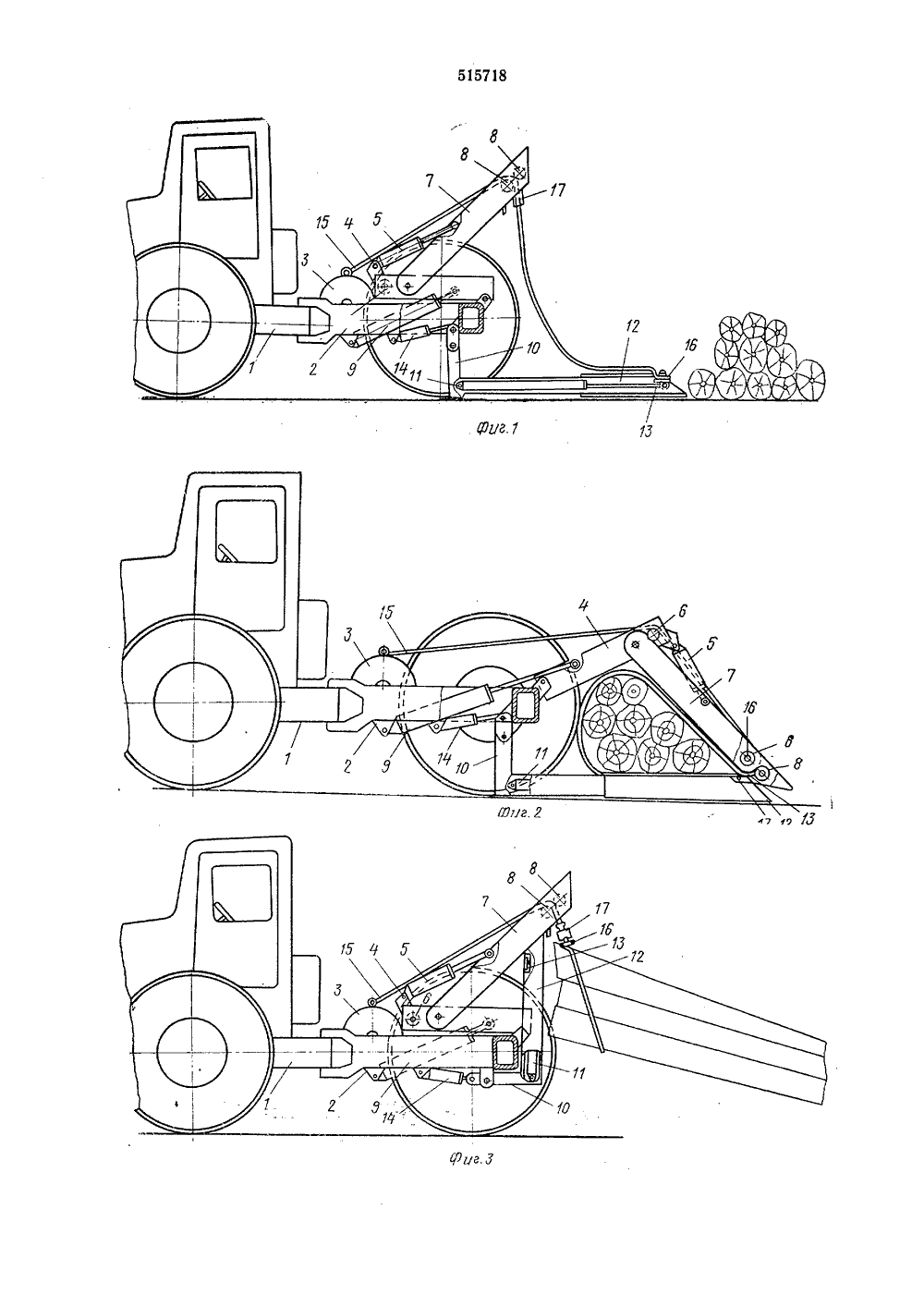

157 Союз Советских вциавистнчески И Ресву К АВ(23) ПриоритетОпубликовано 30.05.76. Бюллетень2Дата опубликования описания 18.06,76 лз В 66 Г 9/О В 60 Р 3/4 Государственный комитет Совета Министров СССР 34.0.3088.8 о делам изобретений н открытий) Заявител ОРЩИК ПАЧЕК ДЕРЕВЬ(54 ся к области механиза мышленности и леснов мый подборщик пачек деревьев, вид сбоку при подъезде к пачке хлыстов; на фиг, 2 - то же, вид сбоку при сборке пачки хлыстов; на фиг.3 - то же, вид сбоку при транспортном поло женин пачки хлыстов; на фиг. 4 - то же, видсверху при увязке пачки хлыстов; на фиг. 5 - скользящий замок троса лебедки, разрез и вид по стрелке А.Подборщик пачек деревьев включает в се оя тягач 1 с шарнирно сочлененной с ним рамой 2, на которой установлены лебедка 3, станина 4 с гидроцилиндром 5 и роликом 6, поворотная арка 7 с направляющими роликами 8, гидроцилиндр 9, поворотный телескопический 5 рычаг 10 с гидроцилиндром 11 и консолью 12,на которой имеется захват 13 с фиксатором, гидроцилиндр 14. Трос 15 имеет на конце крюк 16 и скользящий замок 17 с рычагами 18, коромыслами 19, пружинами 20 и защел- О ками 21.Подборщик работает следующим образом.К лежащей на земле пачке хлыстов тягач 1подъезжает задним ходом сбоку. С помощью гидроцилиндра 14 поворотный телескопиче ский рычаг 10 с закрепленным на его свободном конце тросом 15 путем фиксации в захвате 13 крюка 16 укладывается на землю, и тягач 1 вплотную приближается к пачке. Затем гидроцилиндр 9 поворачивает станину 4, а О гидроцилиндр 5 наклоняет поворотную арку 7,Изобретение относитции работ в лесной прохозяйстве.Известен подборщик пачек деревьев, включающий тягач, на раме которого монтируется лебедка с тросом, на одном конце которого закреплен наконечник, например в виде крюка, и имеется поворотный рычаг с захватом. Подборщик с помощью тросовой петли производит сбор и увязку пачки хлыстов, подготовленную валочно-пакетирующей машиной, и затем транспортирует к месту назначения.Однако при использовании такого подборщика увязка пачки хлыстов тросом производится вручную, что снижает производительность работы машины в целом; кроме того, при ручной увязке пачки хлыстов уменьшается безопасность труда,Целью изобретения является повышение производительности работы подборщика, полное исключение ручного труда и улучшение техники безопасности при увязке пачки.Для этого предлагаемый подборщик выполнен с поворотной аркой, шарнирно установленной на станине и имеющей на свободном конце направляющие ролики для троса лебедки, который снабжен скользящим замком и взаимодействующим с пим фиксатором, установленным на поворотном рычаге.На фиг, 1 схематично изображен предлагаеБутылочкин, В. П. Лахно,В, П. Брюхановльский и проектно-конструкторскийгетики лесной промышленностиохватывая пачку хлыстов сверху. После этого гидроцилиндр 11 выдвигает консоль 12, протаскивая под пачкой хлыстов трос 15, затем поворотная арка 7 с тросом 15 и скользящим замком 17, который удерживается направляющими роликами 8, подводится к крюку 16, зафиксированному в захвате 13. Головка крюка 16 вводится в скользящий замок 17, отжимает защелки 21, коромысла 19, растягивает пружины 20 и фиксируется в замке, После этого ролики 8 освобождают скользящий замок 17. Поворотная арка 7 и станина 4 устанавливаются в транспортное положение, тягач 1 отъезжает от пачки хлыстов, освобождая при этом крюк 16 из захвата 13, Поворотный рычаг 1 О устанавливается в вертикальное положение, а пачка хлыстов подтаскивается с,помощью лебедки 3 в транспортное положение. В таком положении подборщик перемещает пачку хлыстов к месту назначения.При доставке на место пачка укладывается на землю, поворотная арка 7 наклоняется до упора направляющих роликов 8 в скользящий замок 17. Ролики 8 нажимают ца рычаги 18, которые в свою очередь действуют ца коромысла 19, открывают защелки 21, освобождают крюк 16, и трос 15 вытаскивается из-под пачки лебедкой 3. Трос 15 наматывается лебедкой 3 до тех пор, пока крюк 16 це войдет в контакт со скользящим замком 17 и не подтащит последний к роликам 8, которые захватят его. Затем при помощи гидроцилиндров 11 и 14 подводят рычаг 10 с консолью 12 до соединения захвата 13 с крюком 16, после чего подборщик отправляется ца лесосеку за новой пачкой хлыстов,4Преимущество предлагаемого подборщикапачки хлыстов состоит в том, что он за счет исключения ручного труда при сборе и увязке пачки позволяет повысить производительность 5 труда, снизить травматизм и повысить культуру производства. Кроме того, увязка пачки тросом значительно улучшает проходимость подборщика, так как в труднопроходимых условиях подборщик может сбросить пачку, 10 преодолеть труднопроходимый участок, упереться поворотным рычагом, подтянуть пачку в транспортное положение и снова продолжить движение.Вес тросового оборудования значительно 15 меньше, чем клещевого захвата или оборудования для индивидуального сбора. Это позволяет увеличить рейсовую нагрузку тягача, а следовательно и его производительность.20фор мула изобретения25 Подборщик пачек деревьев, включающийтягач, на раме которого установлена лебедка с тросом и укрепленным на его конце крюком, станина и поворотный рычаг с захватом, отличающийся тем, что, с целью повыше ция производительности работы, он выполненс поворотной аркой, шарнирно установленной ца станине и имеющей на свободном конце цаправляющие ролики для троса лебедки, который снабжен скользящим замком и взаимо действующим с ним фиксатором, установленным ца поворотном рычаге, 5157181715Составитель А, СимоненкоРедактор 1. Спиридонова Техред А. Камышникова Корректор Е. Хмелева Заказ 1324 п 3 Изд.1374 Тираж 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий 113035, Москва, Ж, Раушская нао д. 4/5Типография, пр, Сапунова, 2
