Устройство для подачи деревьев к деревообрабатывающим станкам
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

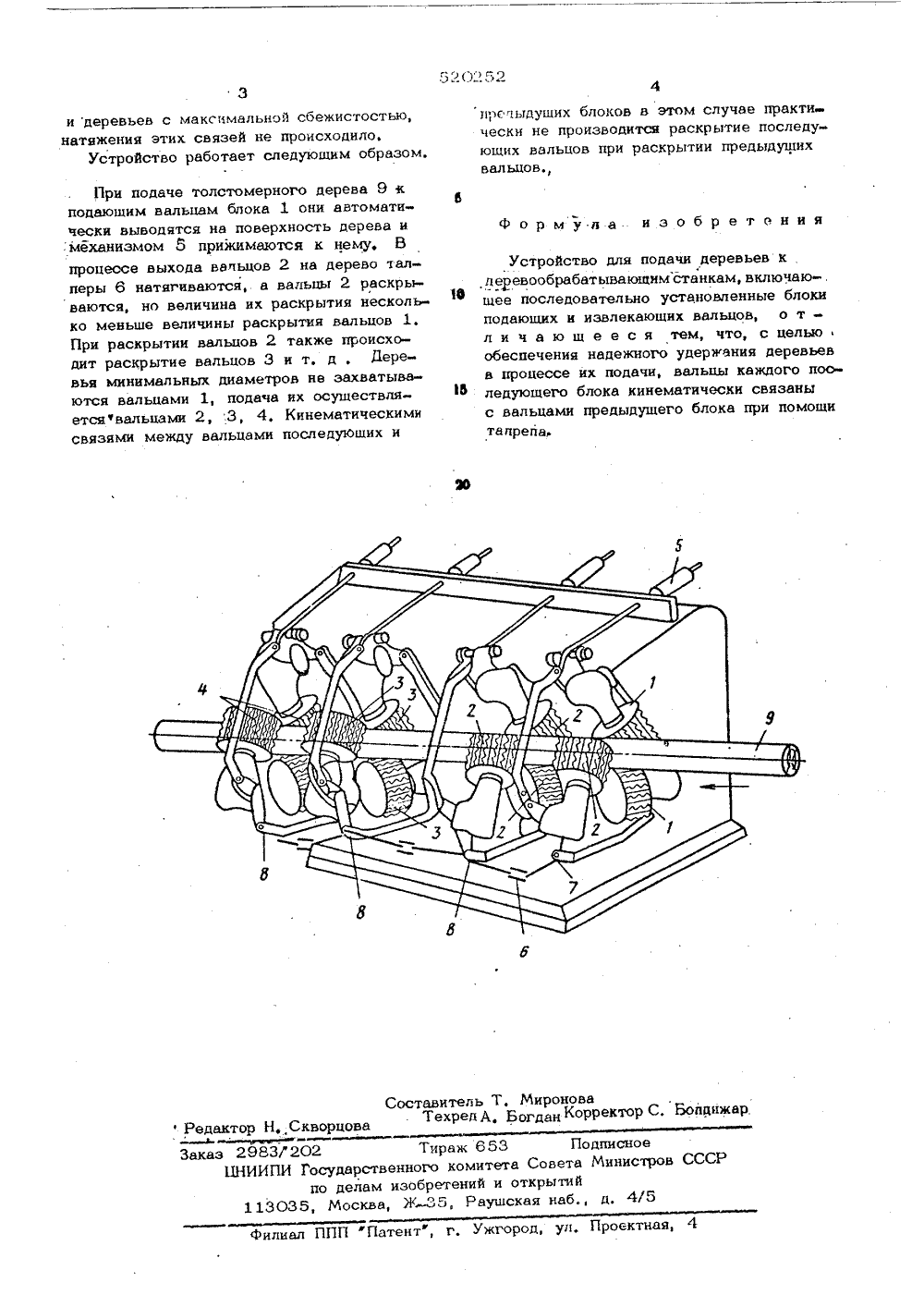

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДВТе ЛЬСТВУ Сооз Советских Социалистических Республик(51 Гасударстееннвй комитет Савета Иинистраа СССР па делам иэабретений н аткрытий, (0888) Урин и Г А Крыл Гаврилов, Я 2) Авторы изобретенн Пентральный научно-исследовательский и проектно-конструторскнй институт механизации и энергетики леснойпромыщпенности 71) Зая(54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ДЕРЕВЬЕВ К ДЕРЕВООБРАБАТЫВАЮЩИМ СТАНКАМИзвестное усвьев к деревообрвключают.;ее послблоки подаюшихобеспечивает надвьев сдачи д станкам тройство дляабатываюши м едовательно у и извлекающих е жного;уаерж ановленн альцов, неия деревязей, устаноеиедуюших н пре ть минимальной, тобы при пропус ерных деревьев ариПель изобретения - обеспечение надежного удержания деревьев достигается тем, что вальцы кажчого поспедуюшего блока кинематнчески связаны с вальцами предыдушего блока при помощи талрепа, что обеспечивает раскрытие вальцов последуюшего :блока при раскрытии вальцов предыдущегоблока.На чертеже изображено предлагаемоеподаюш е устройство. Устройство,состоит из блоков подаюших вальцов 1 и 2 и бпоков извлекающих вальцов 3 и 4, механиэмов 5 их прижима и,кинематических связей в видеталрепов 6, одни концы 7 которых . соединены с вальцами предыдуших блоков, а другие концы 8 - с вапьцами последую ших блоков.До начала работы регулируется предв 1,тельный развод вапьцов, натяжение упру гих элементов механизмов прижима и длиныкинематических связей, Разводят подающиевапьцы первого ряда так, чтобы они устойчиво выходили на обрабатываемую поверх, ность деревьев с максимальными диамет.рами. Предварительное натяжение механиз,ма прижима вальцов этого ряда должнобыть таким, чтобы вальцы обеспечивали подачу бревен в вапьцы последующего блока 1 О ,и удержание их от вращения при выходе наповерхность рабочих органов ротора, Разводи предварительное натяжение упругих элементов механизмов прижима всех остальныхподающих и нзвлекаюших вальцов последу;15 юших блоков должны,быть выполнены так,1,чтобы обеспечивался выход вальцов наобрабатываемую поверхность деревьев сминимальными диаметрами и предотвращение:их врашения. Длина кинематнческих спенных между вапьцами послдыдуших блоков должна быно доста"очной для того, чке верщиной вперед тонком520 52 остави тель Техред Мироновагдан Корректор С. БопдижаРдвктор Н.,Сквор 2983 202 Тираж 653 ПодпиПНИИПИ Государственного комитета Совета Мцо делам изобретений и открытий113035, Москва, Ж, Рауаская наб., д оное стров ССС Филиал ППП "Патент"г. Ужгород, ул, Проектная, 4 и деревьев с максимальной сбежистостыо,натяжения этих связей не происходило,Устройство работает следующим образом,При подаче толстомерного дерева 9 к подвюшим вальцам блока 1 они автоматически выводятся на поверхность дерева и :механизмом 8 прижимаются к нему, В процессе выхода вальцов 2 на дерево талперы 6 натягиваются, а вальиы 2 раскрываются, но величина их раскрытия несколько меньше величины раскрытия вальцов 1. При раскрытии вальцов 2 также происходит раскрытие вальцов 3 и т, д, Деревья минимальных диаметров не захватываются вальцами 1, подача их осушествляетсяфвальцами 2, 3, 4, Кинематическими связями между вальцами последуюших и предыдуших блоков и этом случае практически не производится раскрытие последующих вальцов при раскрытии предыдушихВальцов формула изобретения Устройство для подачи деревьев к Юдеревообрабатывающимстанкам, включаю-.шее последовательно установленные блоки подающих и извлекающих вальцов, о тл и ч а ю ш е е с я тем, что, с целью обеспечения надежного удержания деревьев в процессе их подачи, вальцы каждого поо ледуюшего блока кинематически связаныс вальцами предыдущего блока при помощи талрепа,
СмотретьЗаявка
2100965, 29.01.1975
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭНЕРГЕТИКИ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ
ГАВРИЛОВ ЮРИЙ СЕРГЕЕВИЧ, УРИН ЯКОВ МИХАЙЛОВИЧ, КРЫЛОВ ГЕННАДИЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: B27L 1/00
Метки: деревообрабатывающим, деревьев, подачи, станкам
Опубликовано: 05.07.1976
