Стенд для испытания передач

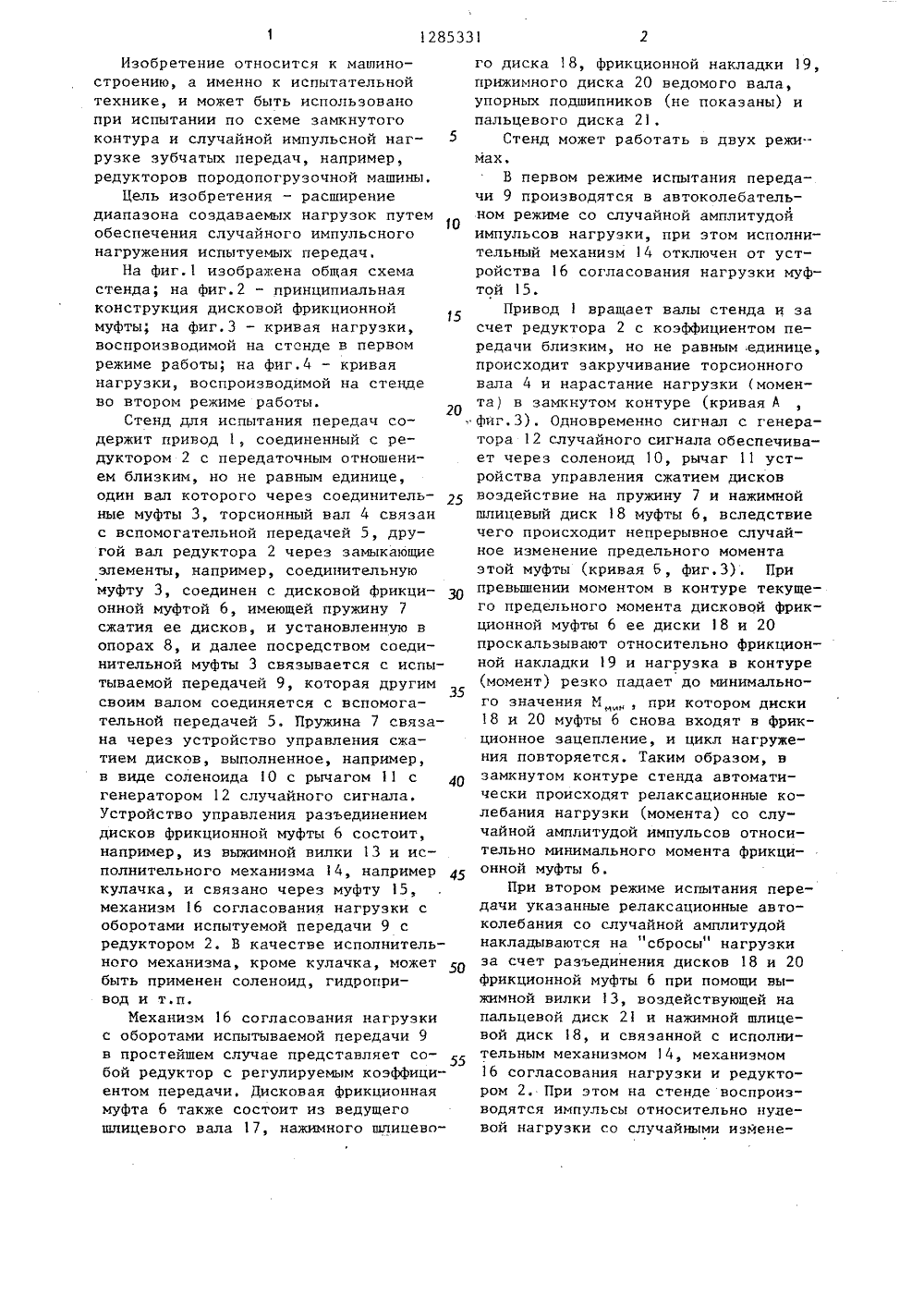

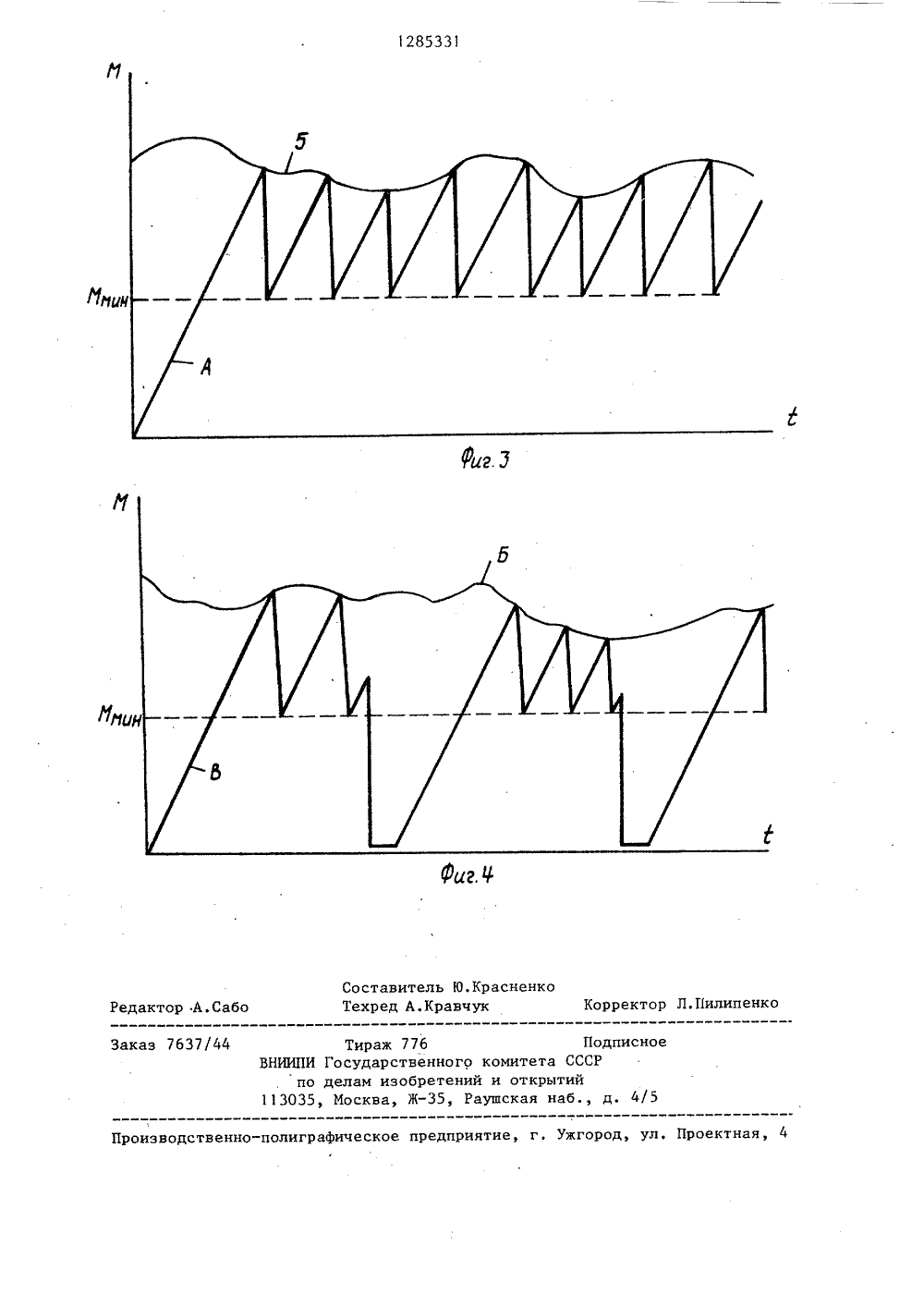

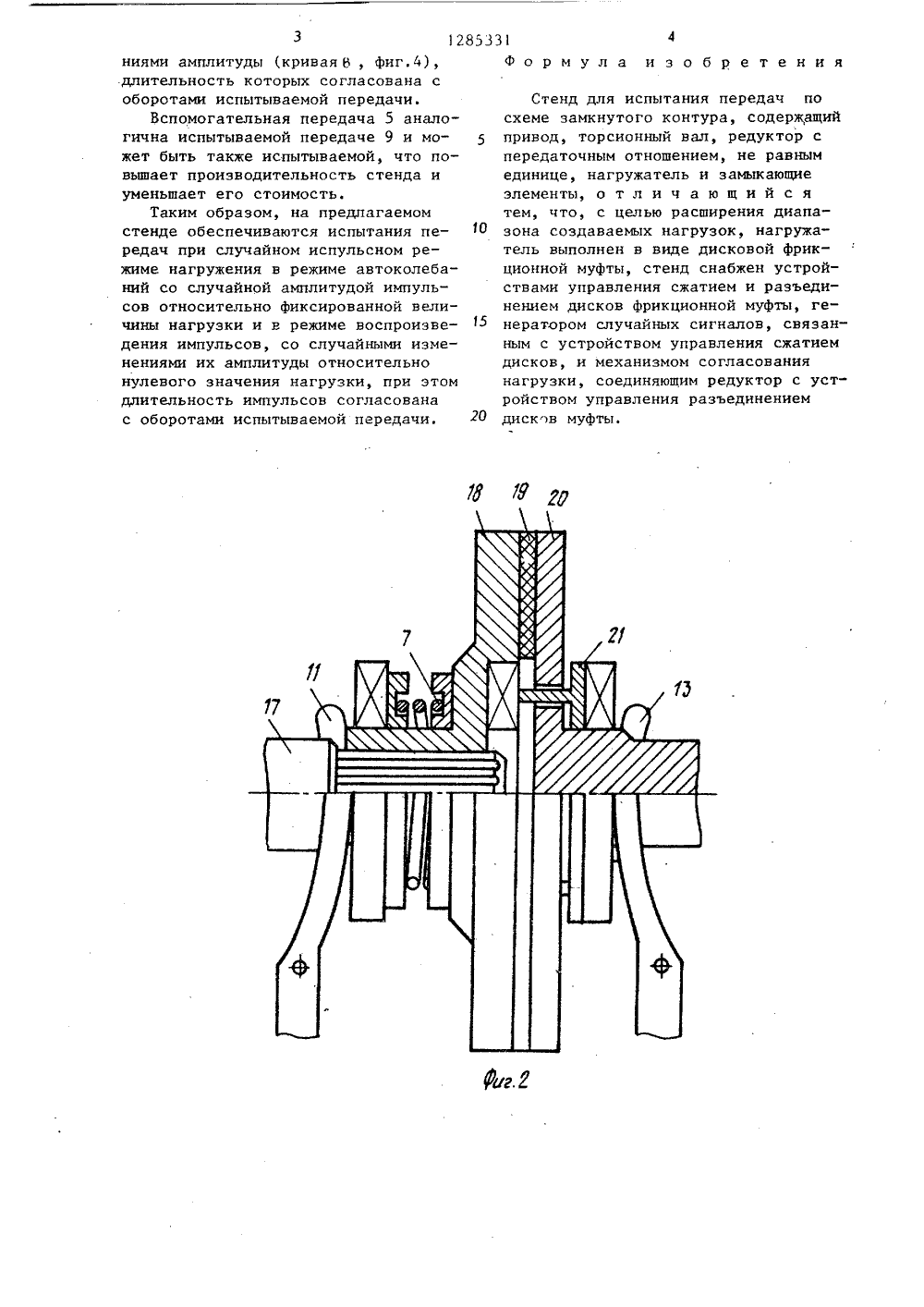

) (11 М 13/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ИЗОБРЕТЕН И ОП ЛЬСТВУ(54) СТЕНД ДЛЯ ИСПЫТАНИЯ ПЕРЕДАЧ(57) Изобретение относится к машиностроению, а именно к испытательнойтехнике, и может быть использованопри испытании по схеме замкнутогоконтура и случайной импульсной нагрузке зубчатых передач. Целью изобретения является расширение диапазона создаваемых перегрузок путемобеспечения случайного импульсногонагружения. По сигналам с генератора 2 случайных сигналов соленоид1 О, воздействуя на рычаг 11, обеспечивает изменение усилия прижима дисков муфты 6 и одновременно механизмом 16 согласования нагрузки и устройством управления разъединениемдисков обеспечивается случайный закон изменения нагрузки. 4 ил.Изобретение относится к машиностроению, а именно к испытательнойтехнике, и может быть использованопри испытании по схеме замкнутогоконтура и случайной импульсной нагрузке зубчатых передач, например,редукторов породопогрузочной машины.Цель изобретения - расширениедиапазона создаваемых нагрузок путемобеспечения случайного импульсногонагружения испытуемых передач.На фиг.1 изображена общая схемастенда; на фиг.2 - принципиальнаяконструкция дисковой фрикционноймуфты; на фиг.З - кривая нагрузки,воспроизводимой на стенде в первомрежиме работы; на фиг.4 - криваянагрузки, воспроизводимой на стендево втором режиме работы.Стенд для испытания передач содержит привод 1, соединенный с редуктором 2 с передаточным отношением близким, но не равным единице,один вал которого через соединительные муфты 3, торсионный вал 4 связанс вспомогательной передачей 5, другой вал редуктора 2 через замыкающиеэлементы, например, соединительнуюмуфту 3, соединен с дисковой фрикционной муфтой 6, имеющей пружину 7сжатия ее дисков, и установленную вопорах 8, и далее посредством соединительной муфты 3 связывается с испытываемой передачей 9, которая другимсвоим валом соединяется с вспомогательной передачей 5. Пружина 7 связана через устройство управления сжатием дисков, выполненное, например,в виде соленоида 10 с рычагом 11 с 40генератором 12 случайного сигнала,Устройство управления разъединениемдисков фрикционной муфты 6 состоит,например, из выжимной вилки 13 и исполнительного механизма 14, например 45кулачка, и связано через муфту 15,механизм 16 согласования нагрузки соборотами испытуемой передачи 9 средуктором 2. В качестве исполнительного механизма, кроме кулачка, можетбыть применен соленоид, гидропривод и т,п,Механизм 16 согласования нагрузкис оборотами испытываемой передачи 9в простейшем случае представляет собой редуктор с регулируемым коэффициентом передачи, Дисковая фрикционнаямуфта б также состоит из ведущегошлицевого вала 17, нажимного шлицевого диска 18, фрикционной накладки 19,прижимного диска 20 ведомого вала,упорных подшипников (не показаны) ипальцевого диска 21.Стенд может работать в двух режимах,В первом режиме испытания передачи 9 производятся в автоколебательном режиме со случайной амплитудойимпульсов нагрузки, при этом исполнительный механизм 14 отключен от устройства 16 согласования нагрузки муфтой 15.Привод 1 вращает валы стенда и засчет редуктора 2 с коэффициентом передачи близким, но не равным .единице,происходит закручивание торсионноговала 4 и нарастание нагрузки (момента) в замкнутом контуре (кривая Афиг.З). Одновременно сигнал с генератора 12 случайного сигнала обеспечивает через соленоид 10, рычаг 11 устройства управления сжатием дисковвоздействие на пружину 7 и нажимнойшлицевый диск 18 муфты 6, вследствиечего происходит непрерывное случайное изменение предельного моментаэтой муфты (кривая Б, фиг,З). Припревышении моментом в контуре текущего предельного момента дисковой фрикционной муфты 6 ее диски 18 и 20проскальзывают относительно фрикционной накладки 19 и нагрузка в контуре(момент) резко падает до минимального значения М , при котором диски18 и 20 муфты б снова входят в фрикционное зацепление, и цикл нагружения повторяется. Таким образом, взамкнутом контуре стенда автоматически происходят релаксационные колебания нагрузки (момента) со случайной амплитудой импульсов относительно минимального момента фрикционной муфты 6,При втором режиме испытания передачи указанные релаксационные автоколебания со случайной амплитудойнакладываются на "сбросы" нагрузкиза счет разъединения дисков 18 и 20фрикционной муфты б при помощи выжимной вилки 3, воздействующей напальцевой диск 21 и нажимной шлицевой диск 18, и связанной с исполнительным механизмом 14, механизмом16 согласования нагрузки и редуктором 2. При этом на стенде воспроизводятся импульсы относительно нулевой нагрузки со случайными измене 1285331ниями амплитуды (кривая 6, фиг.4), длительность которых согласована с оборотами испытываемой передачи.Вспомогательная передача 5 аналогична испытываемой передаче 9 и мо жет быть также испытываемой, что повышает производительность стенда и уменьшает его стоимость.Таким образом, на предлагаемом стенде обеспечиваются испытания передач при случайном испульсном режиме нагружения в режиме автоколебаний со случайной амплитудой импульсов относительно фиксированной величины нагрузки и в режиме воспроизведения импульсов, со случайными изменениями их амплитуды относительно нулевого значения нагрузки, при этом длительность импульсов согласована с оборотами испытываемой передачи. 20 Формула изобретения Стенд для испытания передач по схеме замкнутого контура, содержащий привод, торсионный вал, редуктор с передаточным отношением, не равным единице, нагружатель и замыкающие элементы, о т л и ч а ю щ и й с я тем, что, с целью расширения диапазона создаваемых нагрузок, нагружатель выполнен в виде дисковой фрикционной муфты, стенд снабжен устройствами управления сжатием и разъединением дисков фрикционной муфты, генератором случайных сигналов, связанным с устройством управления сжатием дисков, и механизмом согласования нагрузки, соединяющим редуктор с устройством управления разъединением диск.в муфты.1285331 кин ставитель Ю.Красненкохред А.Кравчук орректор Л.Пилипенк сное итета СС открытий 30 5 ская наб., д роизводственно-полиграфическое предприятие, г. Ужгород, ул, Проектна Редактор А.С Заказ 7637/4 6 енного ретений -35, Ра Тираж 7Государствделам изобМосква, Ж
