Механизм газораспределения двигателя внутреннего сгорания

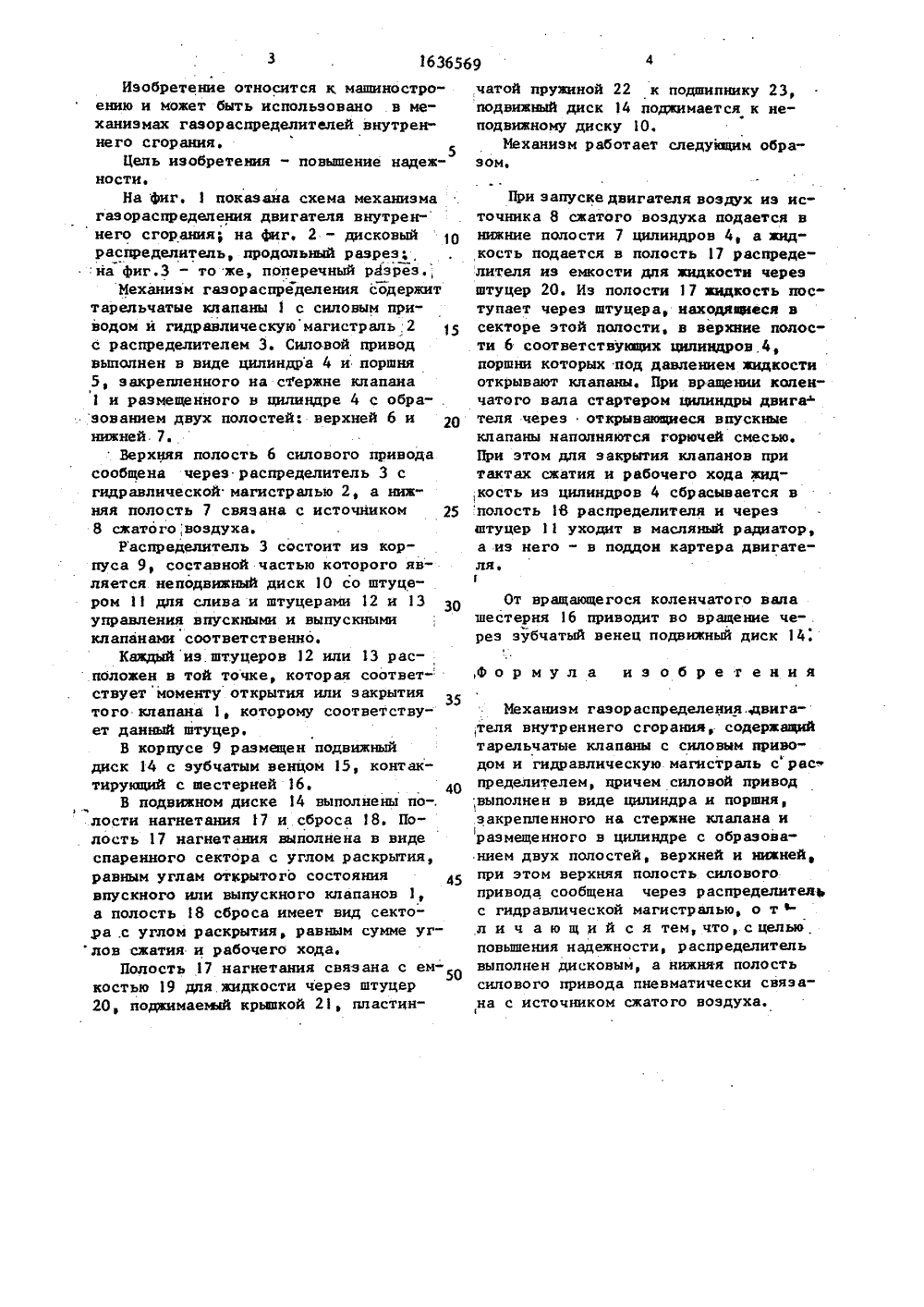

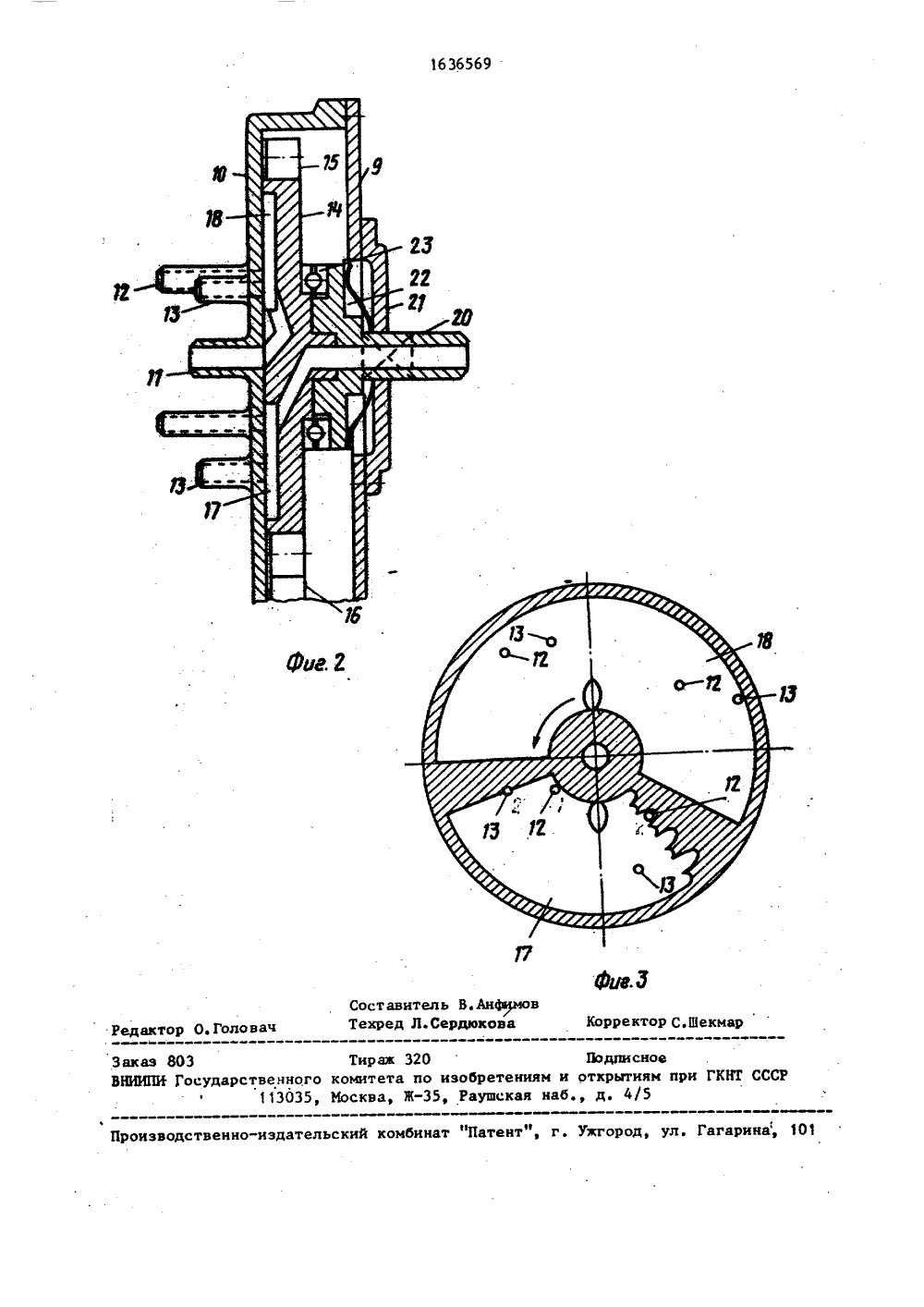

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 19) (11 1 1)з Г 01 ПИСАНИЕ ИЗОБРЕТЕ НА ма-,(Р) . ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГННТ СССР КОМУ СВИДЕТЕЛЬСТВ(54) МЕХАНИЗМ ГАЗОРАСПРЕДЕПЕНИЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ(57) Изобретение позволяет повыситьнадежность механизма газораспределения двигателя внутреннего сгорания. 2Механизм содержит клапаны 1 (К) с си ловым приводом и гидравлическую гистраль 2 с распределителем 3 Силовой привод выполнен в виде цилин дра 4 и поршня 5, закрепленного на стержне К 1 и размещенного в цилиндре 4 с образованием двух полостей 6 и 7. Полость 6 сообщена через Р 3 с гидравлической магистралью 2, а полость 7 связана с источником сжато" го воздуха 8, Р 3 выполнен дисковым.3 илИзобретение относится к мапиностроению и может быть использовано в механизмах гаэораспределителей внутреннего сгорания.Цель изобретения - повышение надежностиНа фиг. 1 показана схема механизмагазораспределения двигателя внутрен"него сгорания; на фиг, 2 - дисковыйраспределитель, продольный разрез; на фиг.3 - то же, поперечный разрез.,Механизм газораспределения содержит тарельчатые клапаны 1 с силовым приводом и гидравлическуюмагистраль,2 с распределителем 3. Силовой привод выполнен в виде цилиндра 4 и поршня 5, закрепленного на сержне клапана1 и размещенного в цилиндре 4 с обра- . зованием двух полостей: верхней 6 и 20 нижней. 7.Верхняя полость 6 силового привода сообщена через распределитель 3 с гидравлической магистралью 2, а нижняя полость 7 связана с источником 25 8 сжатого,воздуха.Распределитель 3 состоит из корпуса 9, составной частью которого является неподвижный диск 10 со штуцером 1 дпя слива и штуцерами 12 и 13 управления впускными и выпускными клапанами соответственно.Каждыйиз.штуцеров 12 нли 13 расположен в той точке, которая соответ- ствует моменту открытия нли закрытия того клапана 1, которому соответствует данный штуцер.В корпусе 9 размещен подвижный диск 14 с зубчатым венцом 15, контактирукщий с шестерней 16. 40В подвижном диске 14 выполнены по-. лости нагнетания 7 и сброса 8. Полость 17 нагнетания выполнена в виде спаренного сектора с углом раскрытия, равным углам открытого состояния 45 впускного ипи выпускного клапанов 1, а полость 18 сброса имеет вид сектора .с углом раскрытия, равным сумме углов сжатия и рабочего хода.Полость 7 нагнетания связана с емкостью 19 дпя жидкости через штуцер 20, поджимаемй крьвпкой 21, ппастинчатой пружиной 22 к подшипнику 23, подвижный диск 14 поджимается к неподвижному диску 10,Иеханизм работает следунщим образомПри запуске двигателя воздух иэ источника 8 сжатого воздуха подеется в нижние полости 7 цилиндров 4, а жид" кость подается в полость 17 распределителя из емкости для жидкости через штуцер 20. Из полости 1 7 жидкость поступает через штуцера, находящиеся в секторе этой полости, в верхние полости 6 соответствукщих цилиндров.4, поршни которых под давлением жидкости открывают кпапаны, При вращении коленчатого вала стартером цилиндры двига теля через открывающиеся впускные клапаны наполняются горючей смесью. При этом для закрытия клапанов при тактах сжатия и рабочего хода жидкость иэ цилиндров 4 сбрасывается в полость 8 распределителя и через штуцер 11 уходит в масляный радиатор, а из него - в поддон картера двигателя.От вращающегося коленчатого вала шестерня 16 приводит во вращение через зубчатый венец подвижный диск 14.,формула из обретенияИеханизм газораспределения.,двигателя внутреннего сгорания, содержащий тарельчатые клапаны с силовым приводом и гидравлическую магистраль срас, пределителем, причем силовой привод ;выполнен в виде цилиндра и поршня, закрепленного на стержне клапана и размещенного в цилиндре с образованием двух полостей, верхней и нижней при этом верхняя полость силового привода сообщена через распределитель с гидравлической магистрапью, о т. л и ч а ю щ н й с я тем, что, с целью повышения надежности, распределитель выполнен дисковым, а нижняя полость силового привода пневматически связана с источником сжатого воздуха, 11636569 ектор С.Шекмар Ре актор О.Голова Закаэ 803 Тирак 320 ПодписноеВНИИПИ Государственного комитета по иэобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., д. 4/5 оиэводственно"издательский комбинат "Патент", г. Укгород, ул. Гагарина, 10 Составит Техред Л ь В,Ан 4 амов ердюкова
