Способ регулирования силы тяги моторных вагонов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

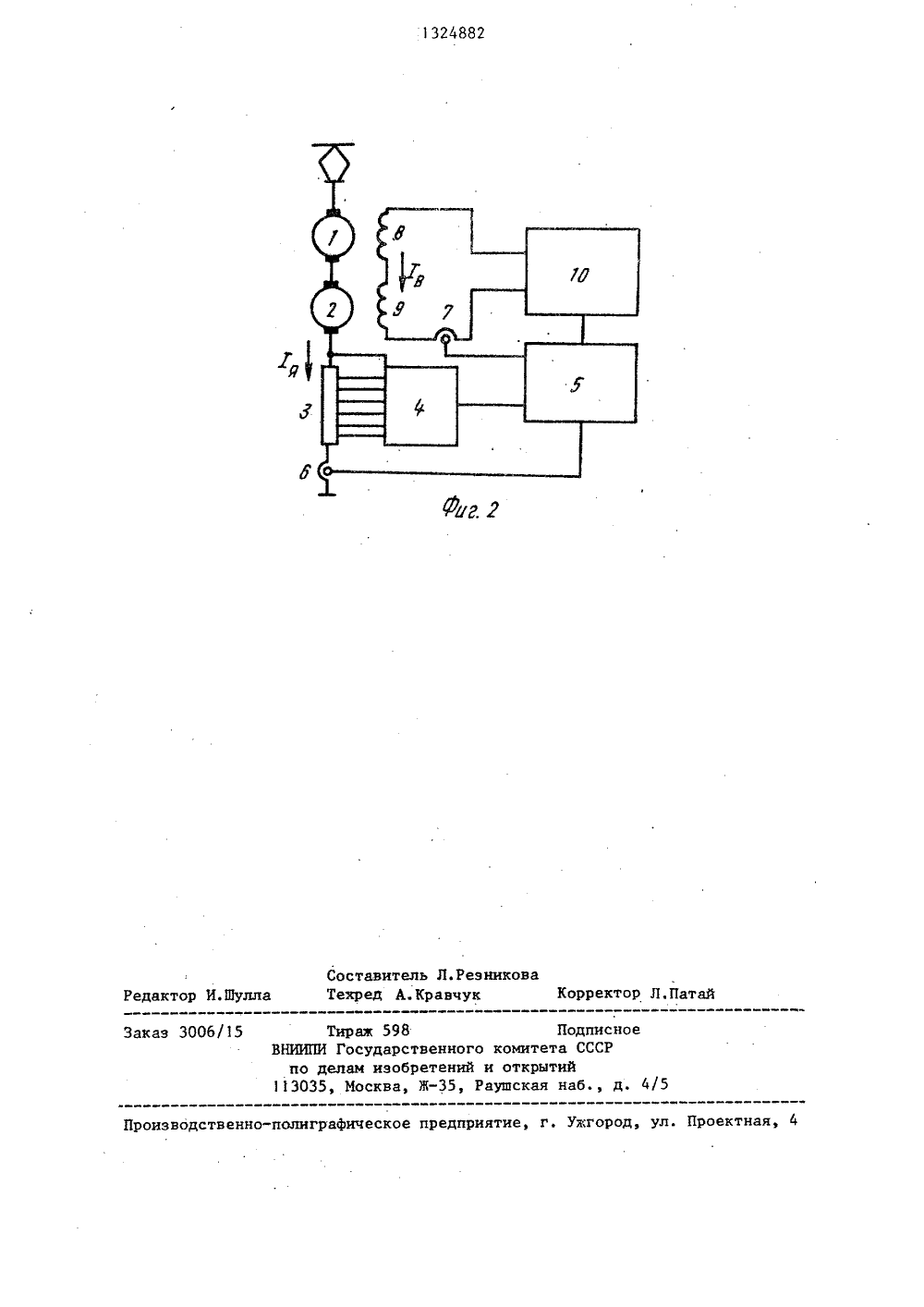

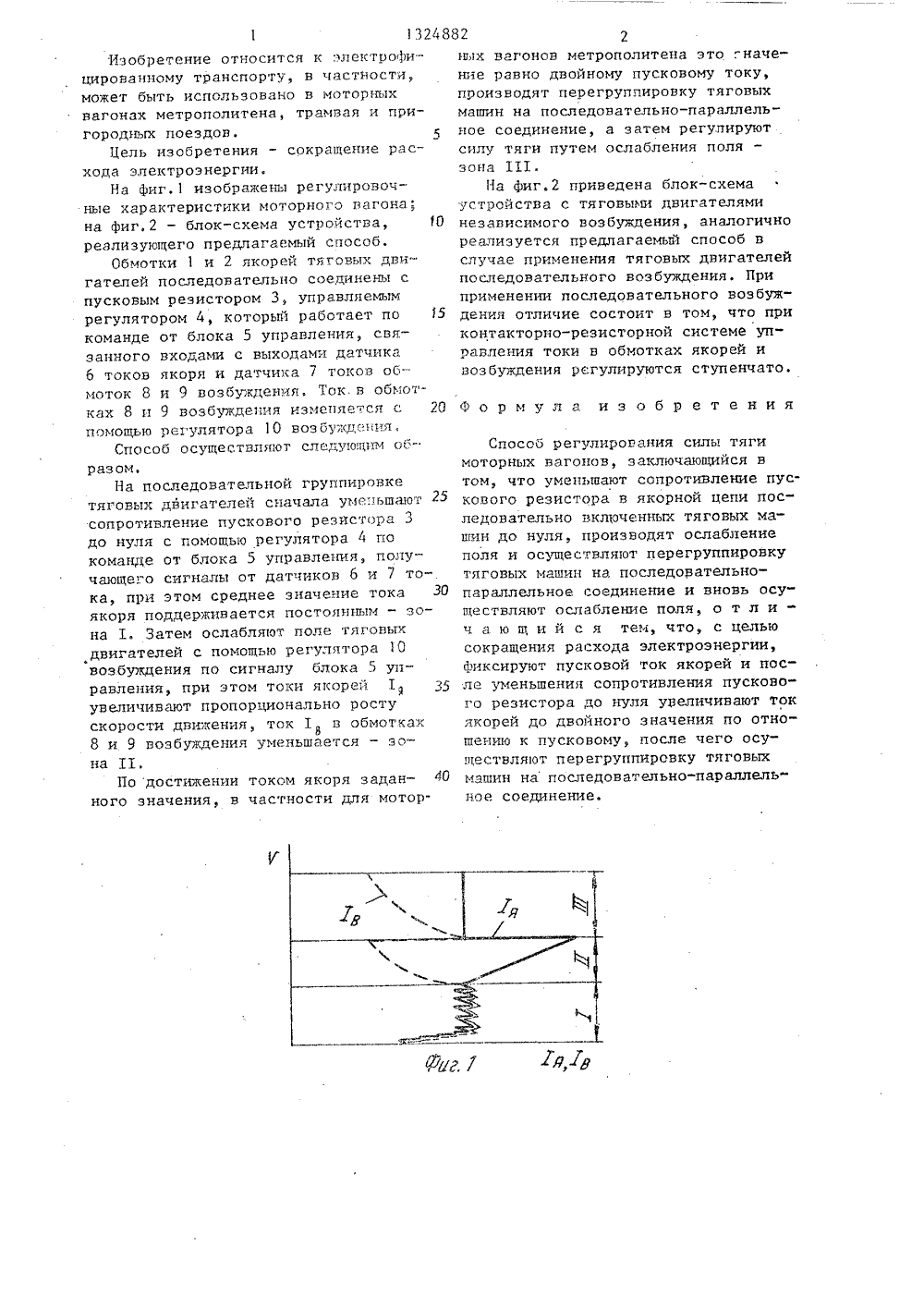

(19) 01) 60 1. ИЯ АНИЕ ИЗОБРЕТ 2-исследовател роения и Мосинститут Ляпунова Электрообо става городанспорта.54. 3 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Всесоюзный научиский институт вагоносковский энергетически(54) СПОСОБ РЕГУЛИРОВАНИЯ СИЛЫ ТЯГИМОТОРНЫХ ВАГОНОВ(57) Изобретение относится к способурегулирования силы тяги моторных вагонов. Цель изобретения - сокращениерасхода электроэнергии. Способ заключается в том, что на последовательной группировке тяговых двигателейуменьшают сопротивление пускового резистора до нуля, увеличивают ток якорей до двойного значения по отношению к пусковому, после чего осуществляют перегруппировку тяговых двигателей на последовательно-параллельное соединение. 2 ил.Изобретение относится к электроФицированному транспорту, в частности, может быть использовано в моторных вагонах метрополитена, трамвая и пригородных поездов. 5Цель изобретения - сокращение расхода электроэнергии.На Фиг.1 изображены регулировочные характеристики моторного вагона. на Фиг.2 - блок-схема устройства, 10 реализующего предлагаемый способ.Обмотки 1 и 2 якорей тяговых двигателей последовательно соединены с пусковым резистором 3, управляемым регулятором 4, который работает по 15 команде от блока 5 управления, связанного входами с выходами датчика 6 токов якоря и датчика 7 токов обмоток 8 и 9 возбуждения. Ъок. в обмотках 8 и 9 возбуждения иэмепяется с 20 помощью регулятора 10 воэбуждс,;:.ия,.СпОсОб осуществляют следующим об"разом,На последовательной группировкетяговых двигателеи сначала уменьшают 25сопротивление пускового резистора 3до нуля с помощью регулятора 4 покоманде от блока 5 управления, попучающего сигналы от датчиков 6 и 7 то-.ка, при этом среднее значение тока 30якоря поддерживается постоянным - зона 1. Затем ослабляют поле тяговыхдвигателей с помощью регулятора 10возбуждения по сигналу блока 5 управления, при этом токи якорей 1 З 5увеличивают пропорционально ростускорости движения, ток 1 в обмотках8 и 9 возбуждения уменьшается - эона 11,По достижении током якоря заданного значения, в частности для моторных вагонов метрополитена это ."начение равно двойному пусковому току, производят перегруппировку тяговых машин на последовательно-параллельное соединение, а затем регупируют силу тяги путем ослабления поля зона 1 П.На Фиг.2 приведена блок-схема устройства с тяговыми двигателями независимого возбуждения, аналогично реализуется предлагаемый способ в случае применения тяговых двигателей последовательного возбуждения. При применении последовательного возбуждения отличие состоит в том, что при контакторно-резисторной системе уп" равления токи в обмотках якорей и возбуждения регулируются ступенчато.Ф о р м у л а и э о б р е т е н и яСпособ регулирования силы тяги моторных вагонов, заключающийся в том, что уменьшают сопротивление пускового резистора в якорной цепи последовательно включенных тяговых машин до нуля, производят ослабление поля и осуществляют перегруппировку тяговых машин на. последовательно- параллельное соединение и вновь осуществляют ослабление поля, о т л ич а ю щ и й с я тем, что, с целью сокращения расхода электроэнергии, Фиксируют пусковой ток якорей и после уменьшения сопротивления пускового резистора до нуля уВеличивают ток якорей до двойного значения по отношению к пусковому, после чего осуществляют перегруппировку тяговых машин напоследовательно-параллельное соединение.1324882 ставитель Л.Резникхред А.Кравчук ектор Л.Патай Редакто каз 3006/1 Тираж 598НИИПИ Государственного коми по делам изобретений и от 13035, Москва, Ж, Раушс Подписноета СССРытийая наб д. оизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
СмотретьЗаявка
3685762, 06.01.1984
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ВАГОНОСТРОЕНИЯ, МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ
ТУЛУПОВ ВИКТОР ДМИТРИЕВИЧ, ЛЯПУНОВА НАТАЛИЯ ДМИТРИЕВНА, МАРЧЕНКОВ АЛЕКСАНДР ПРОКОФЬЕВИЧ
МПК / Метки
МПК: B60L 15/04
Метки: вагонов, моторных, силы, тяги
Опубликовано: 23.07.1987
Код ссылки
<a href="https://patents.su/3-1324882-sposob-regulirovaniya-sily-tyagi-motornykh-vagonov.html" target="_blank" rel="follow" title="База патентов СССР">Способ регулирования силы тяги моторных вагонов</a>
