Регулятор частоты вращения дизеля

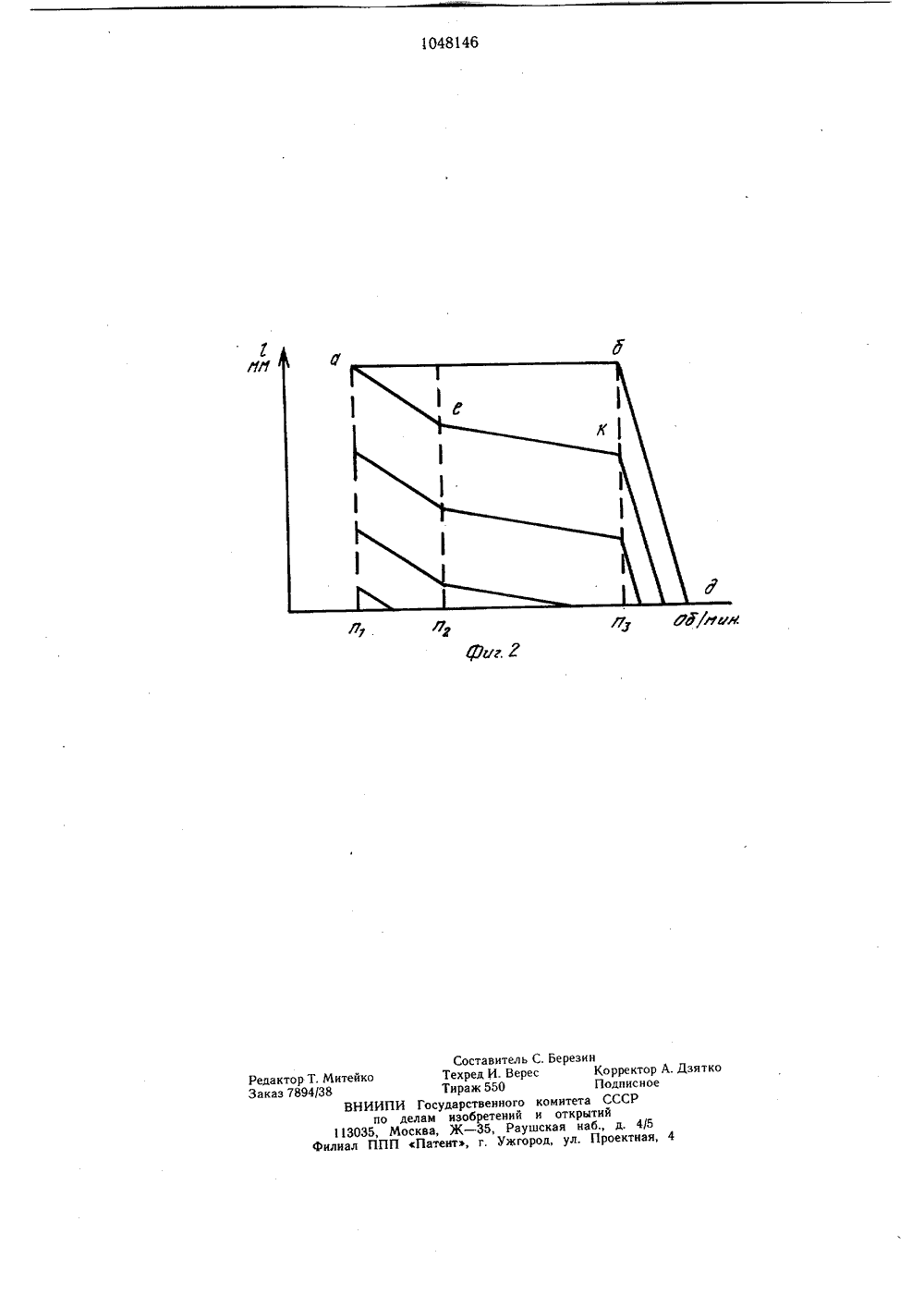

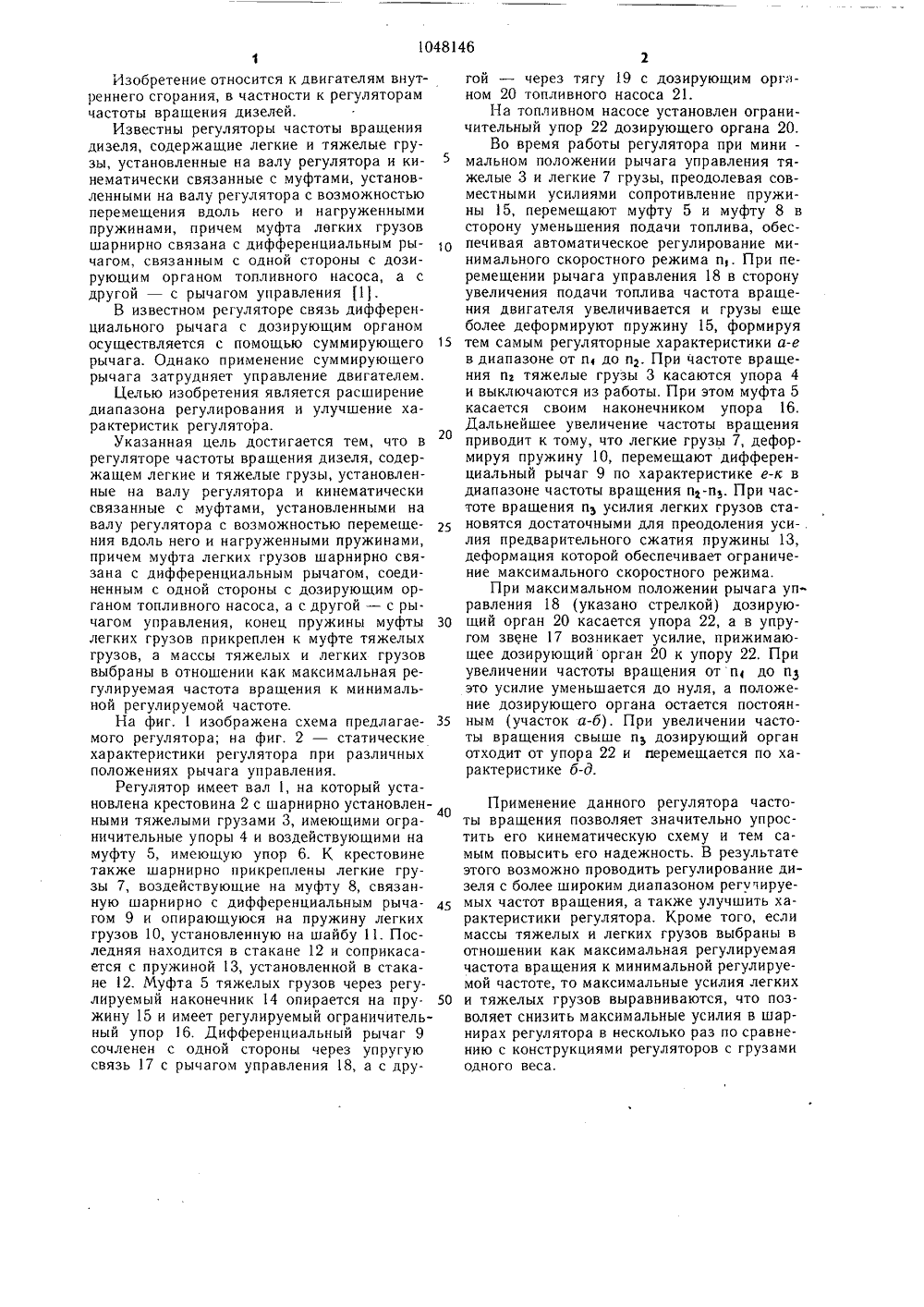

СОЮЗ СОВЕТЯИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИК 8146 А 19) б 1) Г 02 Р 1/10 ВЕННЫЙ КОМИТЕТ СССР ИЗОБРЕТЕНИЙ И ОТНРЫТИ ГОСУД ПО Д ИСАНИЕ ИЗОБРЕТЕНИЯ К РСКОМУ СВИДЕТЕЛЬСТВ(71) Ярославский политехнический институт(56) 1. Авторское свидетельство СССР549586, кл. Г 02 Р 1/10, 1975.Р 4) (57) РЕГУЛЯТОР ЧАСТОТЫ ВРАЩЕНИЯ ДИЗЕЛЯ, содержащий легкие и тяжелые грузы, установленные на валу регулятора и кинематически связанные с муфтами, установленными на валу регулятора с возможностью перемещения вдоль него и нагруженными пружинами, причем муфта легких грузов шарнирно связана с дифференциальным рычагом, соединенным с одной стороны с дозирующим органом топливного насоса, а с другой - с рычагом управления, отличающийся тем, что, с целью расширения диапазона регулирования и улучшения характерис тик, конец пружины муфты легких грузов прикреплен к муфте тяжелых грузов, а массы тяжелых и легких грузов выбраны в отношении как максимальная регулируемая частота вращения к минимальной регулируемой частоте.1048146 40 45 50 Изобретение относится к двигателям внутреннего сгорания, в частности к регуляторам частоты вращения дизелей.Известны регуляторы частоты вращения дизеля, содержащие легкие и тяжелые грузы, установленные на валу регулятора и кинематически связанные с муфтами, установленными на валу регулятора с возможностью перемещения вдоль него и нагруженными пружинами, причем муфта легких грузов шарнирно связана с дифференциальным рычагом, связанным с одной стороны с дозирующим органом топливного насоса, а с другой - с рычагом управления 11.В известном регуляторе связь дифференциального рычага с дозирующим органом осуществляется с помощью суммирующего рычага. Однако применение суммирующего рычага затрудняет управление двигателем.Целью изобретения является расширение диапазона регулирования и улучшение характеристик регулятора.Указанная цель достигается тем, что в регуляторе частоты вращения дизеля, содержащем легкие и тяжелые грузы, установленные на валу регулятора и кинематически связанные с муфтами, установленными на валу регулятора с возможностью перемещения вдоль него и нагруженными пружинами, причем муфта легких грузов шарнирно связана с дифференциальным рычагом, соединенным с одной стороны с дозирующим органом топливного насоса, а с другой - с рычагом управления, конец пружины муфты легких грузов прикреплен к муфте тяжелых грузов, а массы тяжелых и легких грузов выбраны в отношении как максимальная регулируемая частота вращения к минимальной регулируемой частоте.На фиг. 1 изображена схема предлагаемого регулятора; на фиг. 2 - статические характеристики регулятора при различных положениях рычага управления.Регулятор имеет вал 1, на который установлена крестовина 2 с шарнирно установленными тяжелыми грузами 3, имеющими ограничительные упоры 4 и воздействующими на муфту 5, имеющую упор 6. К крестовине также шарнирно прикреплены легкие грузы 7, воздействующие на муфту 8, связанную шарнирно с дифференциальным рычагом 9 и опирающуюся на пружину легких грузов 10, установленную на шайбу 11. Последняя находится в стакане 12 и соприкасается с пружиной 13, установленной в стакане 2. Муфта 5 тяжелых грузов через регулируемый наконечник 14 опирается на пружину 15 и имеет регулируемый ограничительный упор 16, Дифференциальный рычаг 9 сочленен с одной стороны через упругую связь 17 с рычагом управления 8, а с дру 5 10 15 20 25 30 35 гой - через тягу 19 с дозирующим органом 20 топливного насоса 21.На топливном насосе установлен ограничительный упор 22 дозирующего органа 20.Во время работы регулятора при минимальном положении рычага управления тяжелые 3 и легкие 7 грузы, преодолевая совместными усилиями сопротивление пружины 15, перемещают муфту 5 и муфту 8 в сторону уменьшения подачи топлива, обеспечивая автоматическое регулирование минимального скоростного режима и,. При перемещении рычага управления 18 в сторону увеличения подачи топлива частота вращения двигателя увеличивается и грузы еще более деформируют пружину 15, формируя тем самым регуляторные характеристики а-е в диапазоне от п до п. При частоте вращения пг тяжелые грузы 3 касаются упора 4 и выключаются из работы. При этом муфта 5 касается своим наконечником упора 16. Дальнейшее увеличение частоты вращения приводит к тому, что легкие грузы 7, деформируя пружину 10, перемещают дифференциальный рычаг 9 по характеристике е-к в диапазоне частоты вращения п-п. При частоте вращения пз усилия легких грузов становятся достаточными для преодоления усилия предварительного сжатия пружины 13, деформация которой обеспечивает ограничение максимального скоростного режима.При максимальном положении рычага управления 18 (указано стрелкой) дозирующий орган 20 касается упора 22, а в упругом звене 17 возникает усилие, прижимающее дозирующий орган 20 к упору 22. При увеличении частоты вращения от п до п 3 это усилие уменьшается до нуля, а положение дозирующего органа остается постоянным (участок а-б). При увеличении частоты вращения свыше пз дозирующий орган отходит от упора 22 и перемещается по характеристике б-д. Применение данного регулятора частоты вращения позволяет значительно упростить его кинематическую схему и тем самым повысить его надежность. В результате этого возможно проводить регулирование дизеля с более широким диапазоном регулируемых частот вращения, а также улучшить характеристики регулятора. Кроме того, если массы тяжелых и легких грузов выбраны в отношении как максимальная регулируемая частота вращения к минимальной регулируемой частоте, то максимальные усилия легких и тяжелых грузов выравниваются, что позволяет снизить максимальные усилия в шарнирах регулятора в несколько раз по сравнению с конструкциями регуляторов с грузами одного веса.тко ВНИИПИпо д 113035, Мо лиал ППП Составитель С. березинТехред И. Верес Корректор АТираж 550 Подписноеосударственного комитета СССРам изобретений и открытийва, Ж - 35, Раушская наб д. 4/5атент, г. Ужгород, ул. Проектная,
