Способ удаления осадка из пробелов печатных форм

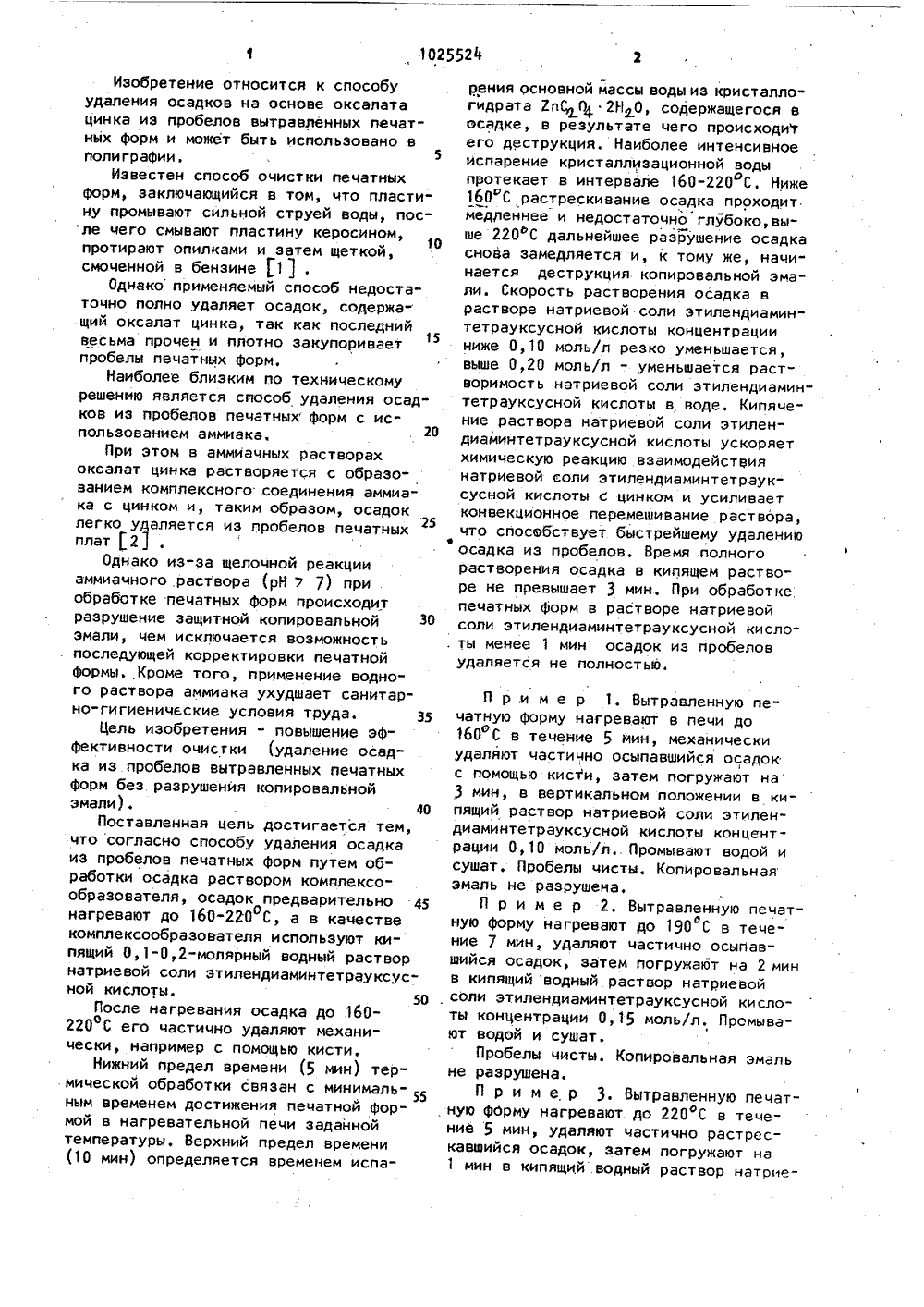

ЬС 1 г 24М. Гнатышин,а и О.В.Колцьоа Ленина госуафских венно-тех 1948,ровых клише однопроцессорравления. ТехГоскомитет тв, полигра 1979, с.15 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(56) 1; Травление цинкосетчатых клише. Проиэводническая инструкция. М.Ос. 16.2. Изготовление растна микроцинке способомного беээмульсионного тнологическая инструкцияСССР по,делам издательсфии и книжной торговли,(5") (57) 1, СПОСОБ УДАЛЕНИЯ ОСАДКА ИЗПРОБЕЛОВ ПЕЧАТНЫХ ФОРМ путем обработ"ки осадка раствором комплексообразователя, о т л и ч а-ю щ и й с я тем,что, с целью повышения эффективностиочистки, осадок предварительно на"гревают до 160-220 С, а в качествекомплексообразователя используют кипящий О,"0,2-молярный водный растворнатриевой соли этилендиаминтетрауксусной кислоты.2, Способ по и. 1, о т л и ч а ющ и й с я тем, что после нагреванияосадка до 160-220 С его частично удаоляют механически, например с помощьюкисти,1 О Изобретение относится к способуудаления осадков на основе оксалатацинка из пробелов вытравленных печатных форм и может быть использовано вполиграфии.Известен способ очистки печатныхформ, заключающийся в том, что пластину промывают сильной струей воды, после чего смывают пластину керосином,протирают опилками и затем щеткой,смоченной в бензине 1.Однако применяемый способ недостаточно полно удаляет осадок, содержащий оксалат цинка, так как последнийвесьма прочен и плотно закупориваетпробелы печатных Форм.Наиболее близким по техническомурешению является способ удаления осадков из пробелов печатных форм с использованием аммиака,При этом в аммиачных растворахоксалат цинка растворяется с образованием комплексного соединения аммиака с цинком и, таким образом, осадоклегко уцаляется из пробелов печатныхплат 2Однако из-за щелочной реакцииаммиачного раствора (рН7) приобработке печатных форм происходитразрушение защитной копировальной З 0эмали, чем исключается возможность. последующей корректировки печатнойформы. Кроме того, применение водного раствора аммиака ухудшает санитарно-гигиенические условия труда, 35Цель изобретения - повышение эфФективности очистки (удаление осадка из пробелов вытравленных печатныхФорм без разрушенйя копировальнойэмали) 40Поставленная цель достигается тем,что согласно способу удаления осадкаиз пробелов печатных форм путем обработки осадка раствором комплексообразователя, осадок предварительно 45нагревают до 160-220 С, а в качестве0комплексообразователя используют кипящий 0,1-0,2-молярный водный растворнатриевой соли этилендиаминтетрауксусной кислоты.50После нагревания осадка до 160 о220 С его частично удаляют механически, например с помощью кисти.Нижний предел времени (5 мин) термической обработки связан с минималь 55ным временем достижения печатной формой в нагревательной печи заданнойтемпературы. Верхний предел времени(10 мин) определяется временем испарения основной массы воды из кристаллогидрата ЕпС,04 2 НО, содержащегося в осадке, в результате чего происходит его деструкция. Наиболее интенсивное испарение кристаллизационной воды протекает в интервале 160-220 СНиже 160 С растрескивание осадка проходит медленнее и недостаточно глубоко,выше 220 С дальнейшее разрушение осадка снова замедляется и, к тому же, начинается деструкция копировальной эмали. Скорость растворения осадка в растворе натриевой соли этилендиаминтетрауксусной кислоты концентрации ниже 0,10 моль/л резко уменьшается, выше 0,20 моль/л - уменьшается растворимость натриевой соли этилендиаминтетрауксусной кислоты в, воде. Кипячение раствора натриевой соли этилендиаминтетрауксусной кислоты ускоряет химическую реакцию взаимодействия натриевой соли этилендиаминтетрауксусной кислоты с цинком и усиливает конвекционное перемешивание раствора, что способствует быстрейшему удалению Фосадка из пробелов, Время полного растворения осадка в кипящем растворе не превышает 3 мин. При обработке.печатных Форм в растворе натриевой соли этилендиаминтетрауксусной кисло. ты менее 1 мин осадок из пробелов удаляется не полностью. П р,и м е р 1. Вытравленную печатную форму нагревает в пени доо160 С в течение 5 мин, механически удаляют частично осыпавшийся осадок с помощью кисти, затем погружают на 3 мин, в вертикальном положении в кипящий раствор натриевой соли этилендиаминтетрауксусной кислоты концентрации 0,10 моль/л, Промывают водой и сушат. Пробелы чистц, Копировальная эмаль не разрушена.П р и м е р 2, Вытравленную печатную форму нагревают до 190 С в течение 7 мин, удаляют частично осыпавшийся осадок, затем погружают на 2 мин в кипящий водный раствор натриевой соли этилендиаминтетрауксусной кислоты концентрации 0, 15 моль/л. Промывают водой и сушат.Пробелы чисты. Копировальная эмаль не разрушена.П р и м е р 3. Вытравленную печатную форму нагревают до 220 С в течение 5 мин, удаляют частично растрескавшийся осадок, затем погружают намин в кипящий водный раствор натриеСоставитель В.ШиманскаяРедактор Н.Гришанова Техред А.Бабинец Корректор С,.Шекмар Заказ 4469/10 Тираж 387 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3 102 Я 2 вой соли этилендиаминтетрауксусной кислоты концентрации 0,20 моль/л. Промывают водой и сушат. Пробелы чисты; Копировальная эмальне разрушена., Натриевая соль этилендиаминтетрауксусной кислоты образует весьма устойчивое комплексное соединение (кон станта устойчивости 3,16 10"), что позволяет практически полностью растворить оксалат цинка в растворе нат" риевой соли этилендиаминтетрауксусной кислоты, Константа устойчивости ам" 15 ,миачного комплексного соединения с цинком (5,01108) по величине значительно уступает константе устойчивости комплексного соединения цинка с натриевой солью этилендиаминтетрауксусной кислоты. 8 связи сэтим растворение осадка в растворе аммиака протекает. менее интенсивно, чем в растворе натриевой соли,этилендиаминтетрауксусной кислоты, Преимущество 25 раствора натриевой соли этилендиаминтетрауксусной кислоты также в том, что он не обладает щелочной реакцией (рН 4,4), Последнее позволяет удалять осадок из пробелов печатных форм в растворах натриевой соли этилендиамин" 4 4тетрауксусной кислоты без заметного разрушения копировальной эмали.В отличие от известного предлагаемый способ обеспечивает удаление осадка из пробелов печатных форм без раз" рушения копировальной эмали; так как раствор натриевой соли этипендиаминтетрауксусной кислоты не обладает щелочной реакцией, высокое качество печатных Форм, вытравленных однопро-, цессным безэмульсионным способом путем полного удаления осадков, заку" поривающих пробелы печатных Форм, и сохранения копировальной эмали, а также улучшает санитарно-гигиеничес" кие условия труда.Предлагаемый способ для удаления осадков позволяет расширить возможнос" ти перспективной технологии однопроцессного безэмульсионного травления. печатных Форм на цинковых сплавах. Вместо применяемого токсичного ам" миачного раствора предложен раствор нетоксичного и недефицитного вещества. По экспериментальным данным 1 кг натриевой соли этилендиаминтетрауксусной кислоты достаточно для удалений осадка из пробелов предвари" тельно термически обработанных печатных Форм площадью, превышающей 50 м.
