Приспособление для уплотнения иглы форсунки в двигателях дизеля
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 9813
Автор: Доссер
Текст

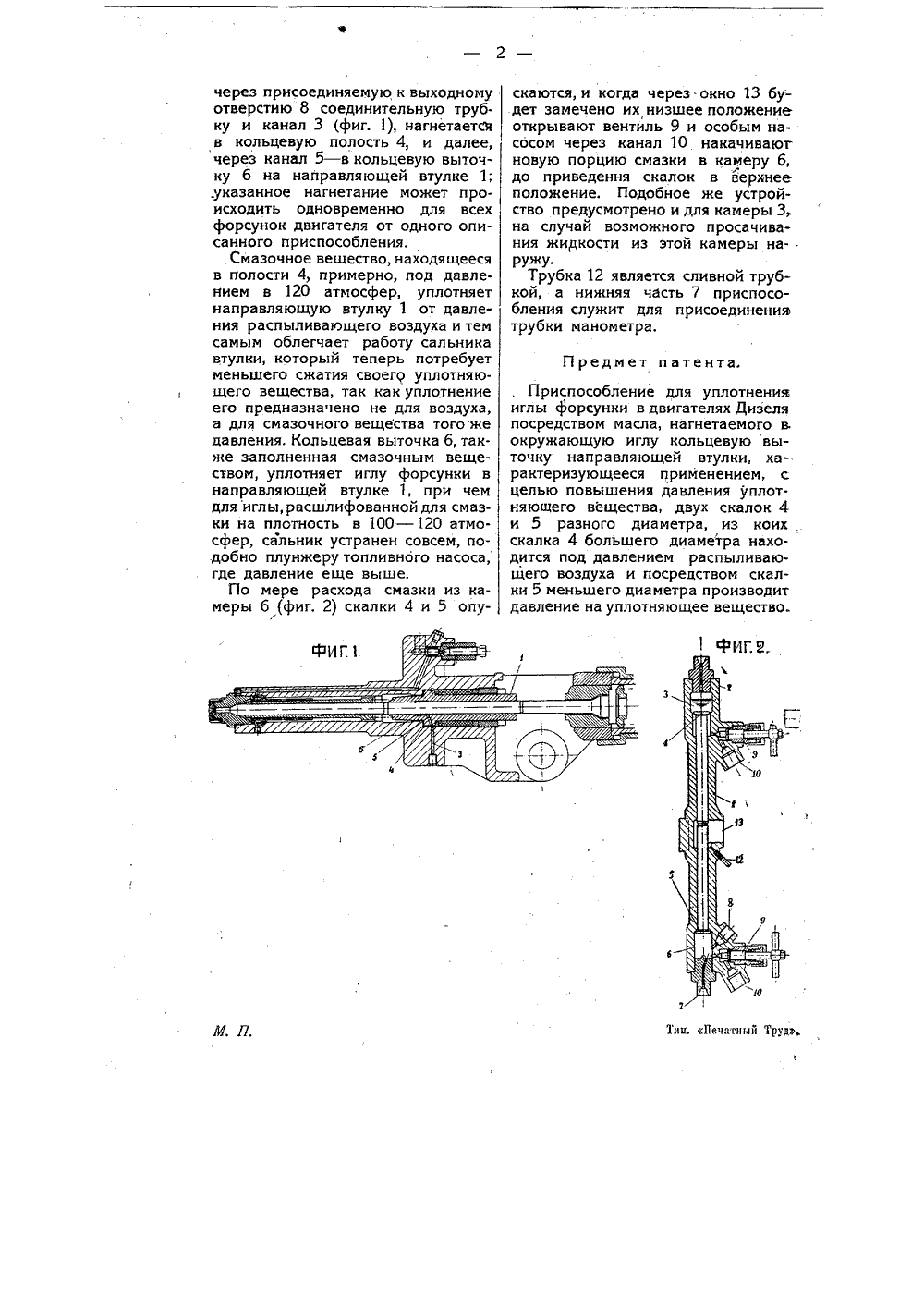

Класс 46 с,О 1 ГТГ 11 И 11 Я ИЗО Я ПИ И ы форсунк я уплотнения иг двигателях Дизеля,у Н, Н. ДОссера, заявленному от 30 декабря 1927 года К пат а. Действие патента929 года. выда Требования,альнику форсучаются в том, чможн ости воздурядка 70 атмосиз форсунки нв то.же времяния иглы, ведуному заеданиенике.Набивание,шой тщательнаблюдениягивания,приспособления дл предъявляемые к ночной иглы, заклютобы не дать возху, давлением пофер, просачиваться аружу, не вызываязначительного трещего к нежелательпоследней в сал 1 сальника требует боль- ности, а в дальнейшем и осторожного подтяПредлагаемое приспособление для уплотнения иглы форсунки в двигателях Дизеля и имеет целью или устранить сальник форсунки совсем, или же, облегчить выполнимость требований, предъявляемых к нему, гири чем в основе того и другого лежит известный принцип применения смазочных веществ, нагнетаемых под давлением в окружающую уплотняемое тело полость.На чертеже фиг. 1 изображает форсунку без сальника для иглы в продольном разрезе, фиг. 2 - продольный разрез приспособления, нагнетающего уплотняющее смазочное вещество.Приспособление для уплотнения иглы форсунки в двигателях Дизеля посредством масла, нагнетаемого в окружающую иглу кольцевую выточку б направляющей втулки 1 (фиг, 1), состоит из двух скалок 4,и 5 (фиг, 2), разного диаметра, ходящих в корпусе 1, С целью повышения давления, нагнетаемого смазочного вещества, скалка 4 имеет больший диаметр, чем скалка 5 и находится под давлением распыливающего воздуха, поступащего через канал 2 в камеру 3; в последней находится слой масла или другой жидкости, служащей для уплотнения скалки 4, от давления этого масла, а не воздуха, находящегося над ним.Таким образом, скалка 4, притертая на плотность масла в 100 атмосфер, под давлением находящегося над ним распыливающего воздуха, перемещается вниз и, упираясь в скалку 5, . вызывает перемещение и этой последней. Скалка 5, перемещаясь вниз, производит давление на уплотняющее вещество в камере б, при чем благодаря меньшему диаметру скалки 5, удельное давление в камере б должно получиться выше, чем в камере 3. Под этим давлением уплотняющая жидкость,. П. через присоединяемую к выходному отверстию 8 соединительную трубку и канал 3 (фиг. 1), нагнетаетсм в кольцевую полость 4, и далее, через канал 5 - в кольцевую выточку б на направляющей втулке 1; .указанное нагнетание может происходить одновременно для всех форсунок двигателя от одного описанного приспособления,Смазочное вещество, находящееся в полости 4, примерно, под давлением в 120 атмосфер, уплотняет направляющую втулку 1 от давления распыливающего воздуха и тем самым облегчает работу сальника втулки, который теперь потребует меньшего сжатия своего уплотняю. щего вещества, так как уплотнение его предназначено не для воздуха, а для смазочного вещества того же давления. Кольцевая выточка б, также заполненная смазочным веществом, уплотняет иглу форсунки в направляющей втулке 1, при чем для иглы,расшлифованной для смазки на плотность в 100 - 120 атмосфер, сальник устранен совсем, подобно плунжеру топливного насоса, где давление еще выше.По мере расхода смазки из камеры б (фиг. 2) скалки 4 и 5 опускаются, и когда через-окно 13 бу- дет замечено их низшее положение открывают вентиль 9 и особым насосом через канал 10 накачиваюг новую порцию смазки в камеру б, до приведення скалок в верхнее положение. Подобное же устройство предусмотрено и для камеры 3, на случай возможного просачивания жидкости из этой камеры наружу.Трубка 12 является сливной трубкой, а нижняя часть 7 приспособления служит для присоединении трубки манометра,Предмет патента. Приспособление для уплотнения иглы форсунки в двигателях Дизеля посредством масла, нагнетаемого в окружающую иглу кольцевую выточку направляющей втулки, характеризующееся применением, с целью повышения давления уплотняющего вещества, двух скалок 4 и 5 разного диаметра, из коих скалка 4 большего диаметра находится под давлением распыливающего воздуха и посредством скалки 5 меньшего диаметра производит давление на уплотняющее вещество.
СмотретьЗаявка
22165, 30.12.1927
Доссер Н. Н
МПК / Метки
МПК: F02M 61/16
Метки: двигателях, дизеля, иглы, уплотнения, форсунки
Опубликовано: 31.05.1929
Код ссылки
