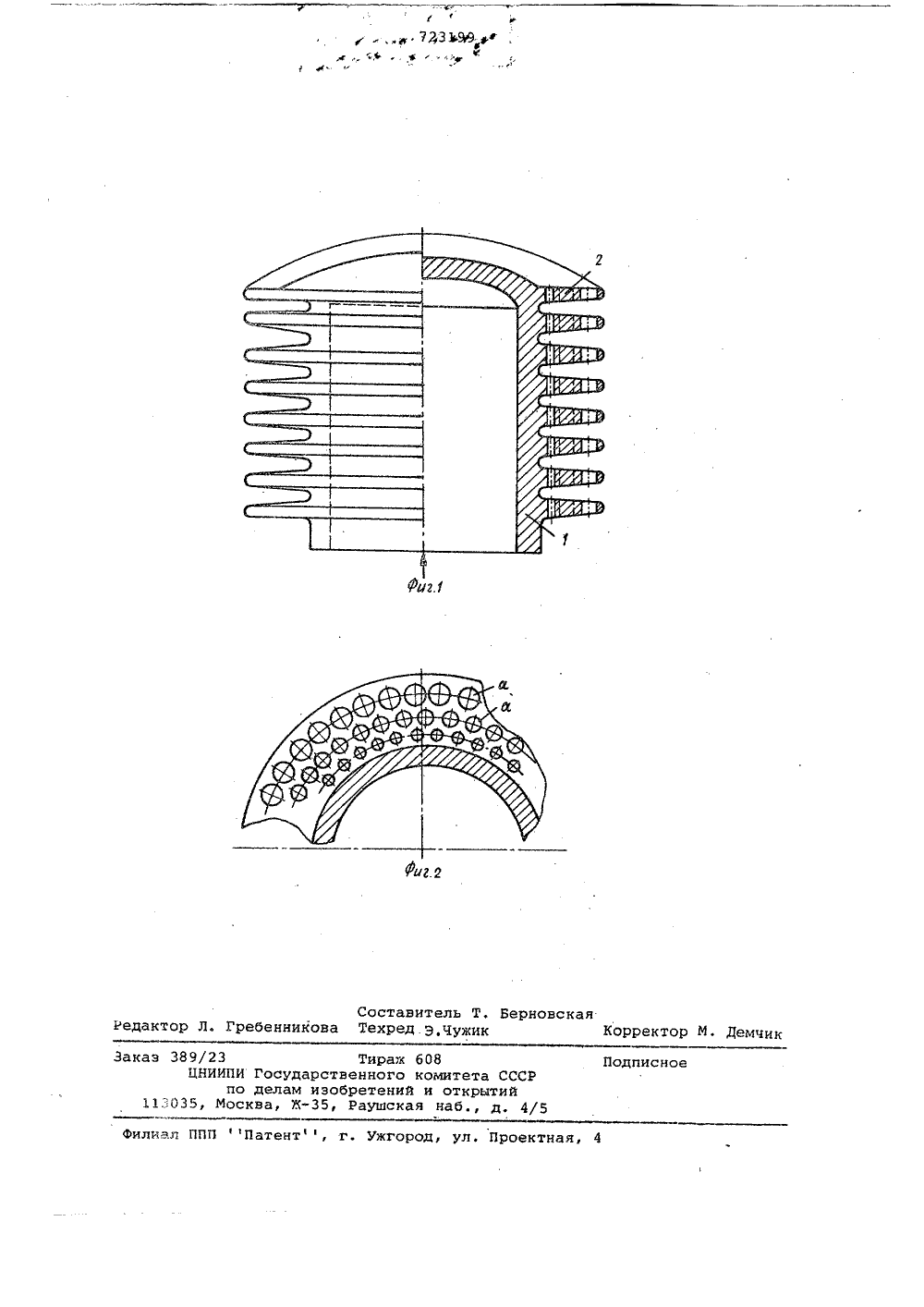

Цилиндр двигателя внутреннего сгорания воздушного охлаждения

Номер патента: 1111690

Опубликовано: 30.08.1984

Автор: Реми

МПК: F02B 37/00

Метки: внутреннего, двигателе, двигатель, производства, сгорания, энергии

...с частью потока газов, выходящих иэ турбины в результате эжектирования. Сжатый воздух в ниде оцной воздушной 5 струи эжектирует эти газы. С этой целью предусмотрен один эжектор 13, активное сопло 14 которого выполнено в виде участка перепускного трубопровода 12, а впускное отверстие 10 пассивного сопла 15 при помощи трубы 16 подсоединено к выхлопному патрубку 1 турбины 6. На выходе эжектора 13 смесь газов и сжатого воздуха через трубопровод 12 подается в выхлопной коллектор 4 двигателя 1.Отводимое количество сжатого воздуха регулируется, и отбор может быть прерван или прекращен при запуске двигателя или при его работе2 О с мощностью, достаточно высокой для того, чтобы производительность турбокомпрессорной турбины соответствовала...

Номер патента: 1002632

Опубликовано: 07.03.1983

Авторы: Байков, Белогуб, Мищенко, Талда

МПК: F02B 43/10

Метки: внутреннего, двигатель, двигателя, работы, сгорания

...камерах 11 и 5. Водородовоздушный смеситель 6 с воздушной заслонкой 7 и клапаном 8 подачи водорода соединен при помощи двух каналов 9 с участками 10 и 11 камер 11 и 5 карбюратора непосредственно за дроссельными заслонками 2 и 3, каналы 9 снабжены дросселирующими элементами 12 и 13, связанными с дроссельными заслонками 2 и 3. Участки 10 и 11 (фиг, 2) снабжены направляющими аппаратами 111 и 15. Каждый из аппаратов может быть выполнен в виде кольцевой вставки 16 (фиг. 3) с отверстиями 17.Предлагаемый способ и работа устройства реализуются следующим образом.Прй работе на бензоводородовоздушной смеси воздушная заслонка и клапан 5 1 О 15 2 О 25 ЗО 35 4 в 8 открыты. После того, как в смесителе 6 приготавливается водородовоздушная смесь,...

Номер патента: 1372077

Опубликовано: 07.02.1988

Автор: Дебердеев

МПК: F02B 23/10

Метки: внутреннего, двигатель, двигателя, работы, сгорания

...,в ча 3зажигания устанавливается в камересгорания у впускного клапана в ее минимальном объеме, образованном разделительной перегородкой 7 и флажковой заслонкой 13.Способ осуществляют следующим образом,При работе двигателя в цилиндр 1при открытом впускном клапане раздельно и одновременно впускают двапотока: топливно-воздушной смеси ивоздуха. Поток топливно-воздушнойсмеси впускают в цилиндр через смесеобразующее устройство 12 черезканал 10 и топливно-воздушное отверстие 8, Воздух в цилиндр подают отисточника воздуха через канал 11, отверстие 9, При впуске в цилиндре формируют расслоенный заряд, состоящийиз воздуха и топливно-воздушной смеси, располагаемых с разных стороноколо впускного клапана. В граничныхзонах расслоенного заряда...

Номер патента: 1765473

Опубликовано: 30.09.1992

Автор: Владимиров

МПК: F02B 27/00

Метки: внутреннего, двигатель, двигателя, работы, сгорания

...18 могут быть выполнены в виде теплообменника с запаянными в его стенки трубками 42, сообщающиеся с источником охлаждающего воздуха.На фиг.2 изображен двигатель с перепускным каналом в виде пневмоцилинра 43 с поршнем 44, полость 45 которого сообщена с выпускными окнами 46 и через выпускной автоматический клапан 47 с выпускным патрубком, а полость 48 через выпускные окна 49 с обратными клапанами 50 (выполненными, например, в виде разрезного упругого кольца) сообщена с продувочным ресивером 51, через окна 53 с обратными клапанами 54, окна 55, газовод 56, полость 48 сообщена с подпоршневыми полостями 57 и 58, Поршень 44 выполнен пустотелым, кольцевой формы и сопряжен посредством аэростатического подшипника с дросселирующими отверстиями...

Номер патента: 1160088

Опубликовано: 07.06.1985

Авторы: Неяченко, Щебетюк

МПК: F02M 31/07

Метки: внутреннего, воздушного, двигателя, потока, сгорания, температуры

...потока для двигателя внутреннего сгорания; на фиг.2дефлектор воздушного потока; на фиг.3 - то же, второй вариант.Устройство регулирования температуры воздушного потока для двигателя внутреннего сгорания содержит корпус 1 с двумя входными патрубками 2 и 3 для подвода соответственно подогретого и холодного воздуха, снабженными седлами 4 и 5, и одним отводным патрубком 6, регулирующую заслонку 7, установленную с воэможностью поворота между двумя седлами 4 и 5 входных патрубков 2 и 3, и термосиловой элемент 8, размещенный в отводном патрубке 6 и связанный своим выходным штоком 9 с регулирующей заслонкой 7, Корпус 1 снабжен дефлектором 10 воздушного потока с входной 11 и выходной 12 частями, первая из которых закреплена при помощи...
