Щеткодержатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

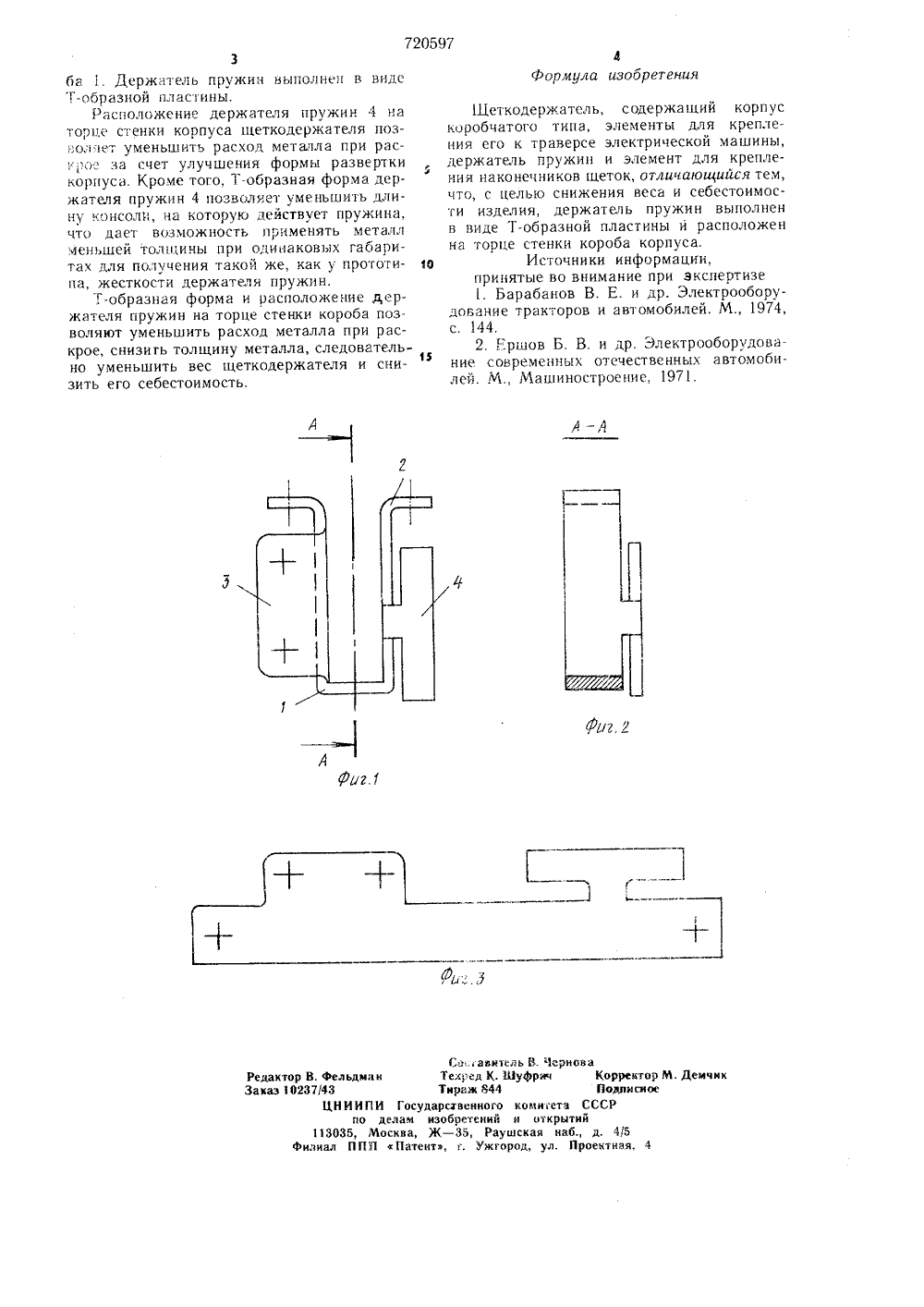

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски кСоциалистическикРеслублик(51) М. Кл. Н 01 й 39/38 Гасударственный квннтет Опубликовано 05.03.80. Бюллетень9Дата опубликования описания 15,03.80(53) УДК 621.313. ,047.53 (088.8) ла делан лзвбретений и открытий(72) Авторы изобретения Л. П. Гаранин и А. Б. Гришечкин Волжское объединение по производству легковых автомобилей имени 50-летия СССР (АвтоВАЗ)(54) ЩЕТКОДЕРЖАТЕЛЬ Изобретение относится к электромашиностроению и касается конструкции корпусовщеткодержателей электрических машин постоянного тока, выполненных из листовогометалла.Известны корпуса щеткодержателей коробчатого типа, выполненные из листовогометалла, содержащие устройство для крепления его к траверсе. электрической машины и держатель пружин 11.Недостаток таких щеткодержателей заключается в отсутствии элемента для крепления наконечников щеток.Известен щеткодержатель, содержащийкорпус коробчатого типа, элементы для крепленияеего к траверсе, элемент для крепления наконечников щеток и держатель пружины. Элемент для крепления наконечниковщеток расположен на торце стенки короба,держатель пружин расположен на одной изопорных лапок и выполнен в виде прямоугольной пластиныЩ 1,Однако неэкономичная форма разверт Оки корпуса приводит к большому расходуметалла при раскрое., так как в разверткеположение держателя пружин перпендикулярно к телу корпуса щеткодержателя; недостаток щеткодержателя заключается и в повышенной толщине стенок корпуса для обеспечения необходимой жесткости держателя пружин, выполненного в виде длинной консоли прямоугольного сечения, воспринимающей реакцию двух пружин.Цель изобретения - уменьшение веса и себестоимости изделия.Это достигается тем, что в известном щеткодержателе коробчатого типа, держатель пружин выполнен в виде Т-образной пластины и расположен на торце стенки короба корпусаНа фиг. 1 изображен предлагаемый щеткодержатель, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - развертка корпуса щеткодержателя. Щеткодержатель, выполненный, например, штамповкой из листового металла, представляет собой короб 1, снабженный элементами для крепления его к траверсе электрической машины, например опорными лапками 2, с элементом 3 для крепления наконечников щеток и держателем пружин 4. Элемент 3 и держатель пружин 4 размещены на торцах противолежащих стенок короыг Со:.канитель В. ЧерТекред К ЩфричТираж 844дарственного комигетаизобретений и открыЖ - 35, Раушскав нат,Ужгород, ул. ваКорректор М. ДемчПолин си осСССР Редактор В, ФельдманЗаказ 10237/43 ИПИ Гос по деламМосква, ПП сПат 113 д. 4/5оектнв зба 1. Держатель пружин выполнен в виде 1-Образной пластины.Расположение держателя пружин 4 на торце стенки корпуса щеткодержателя позолпет уменьшить расход металла при раскрое за счет улучшения формы развертки корпуса. Кроме того, Т-образная форма держателя пружин 4 позволяет уменьшить длину консоли, на которую действует пружина, что дает возможность применять металл меньшей толщины при одинаковых габаритах для получения такой же, как у прототи па, жесткости держателя пружин.".-образная форма и расположение п,ержателя пружин на торце стенки короба позволяют уменьшить расход металла при раскрое, снизигь толщину металла, следовательно уменьшить вес щеткодержателя и снизить его себестоимость. Щеткодержатель, содержащий корпус коробчатого типа, элементы для крепления его к траверсе электрической машины, держатель пружин и элемент для крепления наконечников щеток, отличающийся тем, что, с целью снижения веса и себестоимости изделия, держатель пружин выполнен в виде Т-образной пластины и расположен на торце стенки короба корпуса.Источники информации,принятые во внимание при экспертизе 1. Барабанов В. Е. и др. Электрооборудование тракторов и автомобилей. М., 1974, с. 144.2, Ершов Б. В. и др. Электрооборудование современных отечественных автомобилей. М., Машиностроение, 1971.
СмотретьЗаявка
2701101, 25.12.1978
ВОЛЖСКОЕ ОБЪЕДИНЕНИЕ ПО ПРОИЗВОДСТВУ ЛЕГКОВЫХ АВТОМОБИЛЕЙ ИМ. 50-ЛЕТИЯ СССР
ГАРАНИН ЛЕВ ПАВЛОВИЧ, ГРИШЕЧКИН АЛЕКСАНДР БОРИСОВИЧ
МПК / Метки
МПК: H01R 39/38
Метки: щеткодержатель
Опубликовано: 05.03.1980
Код ссылки
<a href="https://patents.su/2-720597-shhetkoderzhatel.html" target="_blank" rel="follow" title="База патентов СССР">Щеткодержатель</a>
Держатель для крепления шин или кабелей
Номер патента: 550712
Опубликовано: 15.03.1977
МПК: H02G 5/00
Метки: держатель, кабелей, крепления, шин
...для обеспечения механического контакта 5 соседних деталей при их крайних положениях,На фиг. 1 изображен общий вид описываемого держателя; на фиг. 2 - изоляционные детали держателя шин или кабелей.Держатель включает в себя изоляционные 10 детали 1, каждая из которых имеет П-образную форму с выступами 2 и пазами 3.Основание 4 изоляционной детали имеетТ-образное сечение для крепления ее в рейке 5. Поверхность б соприкосновения детали 15 с шиной или кабелем выполнена ребристой сцелью предотвращения перемещения шин или кабеля при динамических нагрузках.Для закрепления шины или кабеля на комплектном распределительном у стройстве уста навливают рейку 5 С-образного сечения, вкоторую вставлены изоляционные детали 1, шину 7 помещают...
