278311

Номер патента: 278311

ZIP архив

Текст

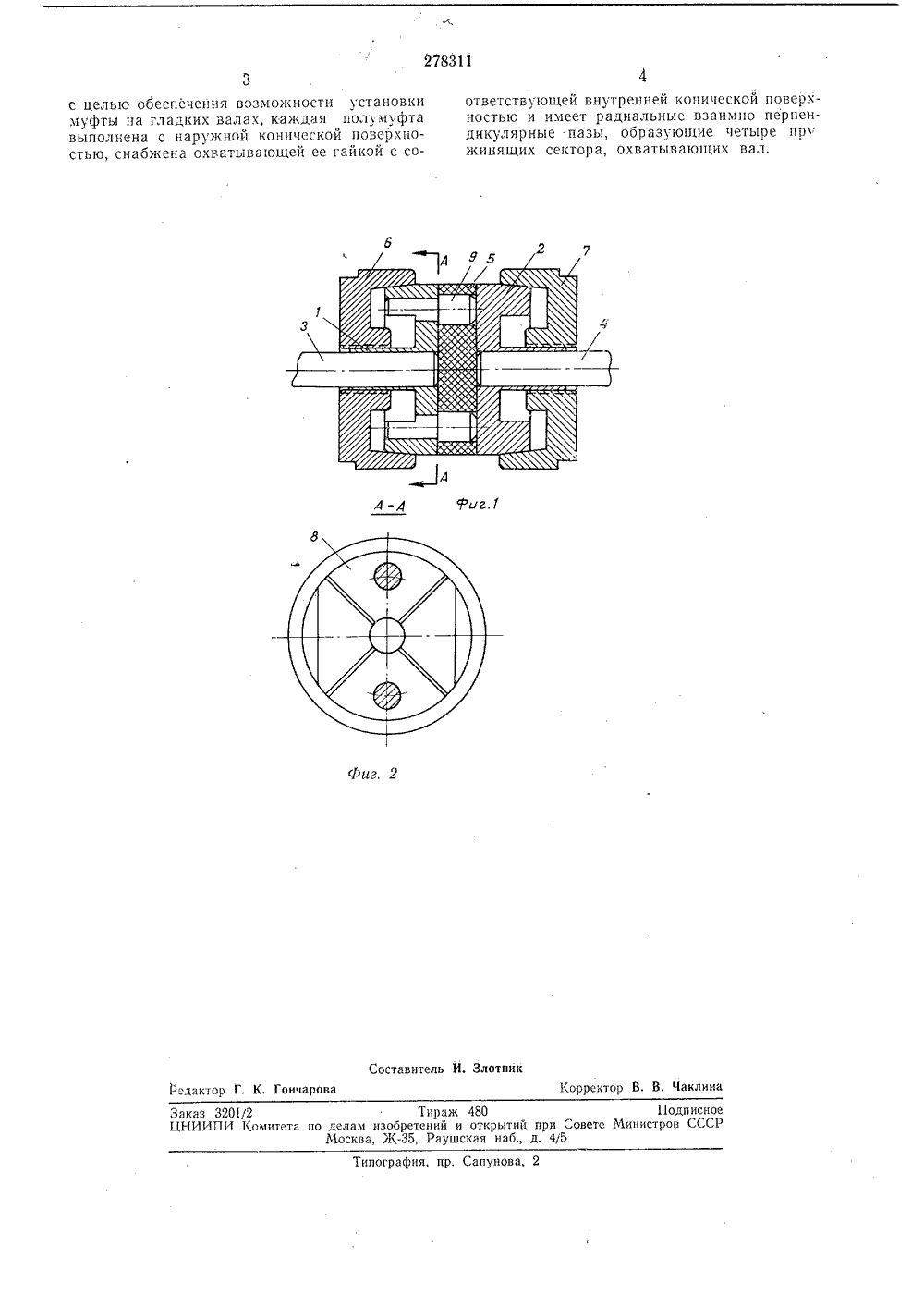

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 2783 Н Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 18.1 Ч.1969 ( 1322211(25-27)с присоединением заявки7 с, 5 7 с, 6 Комитет по делам зобретений и открытий при Совете Министров СССРриорит бликовано 05,Ч 11.1970, Ьюллетень25а опубликования описания З,Х 1.1970 ат АвторизобретениЗаявитель И, Павл ФТА 2ческие штифты 9, входящие в отверстия упругого диска, а на двух других секторах сняты лыски под ключ.Установка деталей муфты на вал двигателя происходит следующим образом.Левую гайку б навинчивают на полумуфту 1, не допуская касания конусной поверхности гайки с конусными поверхностями четырех секторов. Затем надвигают полумуфту с гайкой на вал 3 двигателя и затягивают гайку ключом, придерживая вторым ключом сектора. Внутренний конус гайки давит на конусные поверхности секторов, которые, в свою очередь, передают давление на вал двигателя и надежно крепят детали муфты на валу. Точно таким же образом крепят детали муфты на валу 4 редуктора. Гайка 7 внутренней конусной поверхностью давит на конусные поверхности секторов полумуфты, которые надежно обжимаются на валу редуктора. Прн отвинчивании гайки б или 7 сектора возвращаются в исходное положение за счет упругости материала, и детали муфты свободно снимаются с валов двигателя и редуктора. редмет изобретения Луфта, содержаадах полумуфть вы упругий дис Изобретение относится к области машиностроенияя.Известны муфты, содержащие две полу- муфты и установленный между ними упругий диск, Однако эти муфты невозможно установить на гладких валах.Пречлагаемая муфта отличается от известных тем, что, с целью обеспечения возможности установки муфты на гладких валах, каждая полумуфта выполнена с наружной конической поверхностью, снабжена охватывающей ее гайкой с соответствующей внутренней конической поверхностью и имеет радиальные взаимноперпендикулярные пазы, образующие четыре пружинящих сектора, охватывающих вал,На фиг, 1 схематично изображена описываемая муфта, разрез; на фиг. 2 - то же, разрез по А - А на фиг. 1,Луфта содержит две полумуфты 1 и 2, установленные на валах 3 и 4, а между ними расположен упругий диск б. На валах 3 и 4 установлены соответственно гайки б и 7 с конической внутренней поверхностью, взаимодействующей с наружной конической поверхностью, предусмотренной на полумуфтах. Полумуфты выполнены с радиальными взаимно перпендикулярными пазами, образующими четыре пружинящих сектора 8, охватывающих вал, В два сектора запрессованы .цилиндрия две установленные на расположенный между тличающаяся тем, что,Заказ 3201(2 Тираж 480 Поди исноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССМосква, Я(-35, Раушская наб., д. 4/5 ипография, пр. Сапунов с целью обеспечения Возможности устаноВки муфты на гладких валах, какдая полумуфта выполнена с наружной конической поверхностью, снабжена охватывающей ее гайкой с соответствующей внутренней конической поверхностью и имеет радиальные взаимно перпендикулярные пазы, образующие четыре пр жинящих сектора, охватывающих вал.

Смотреть

Заявка

1322211

Б. И. Павлов

МПК / Метки

МПК: F16D 3/74

Метки: 278311

Опубликовано: 01.01.1970
