Вакуумный регулятор числа оборотов двигателя внутреннего горения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 20870
Автор: Першин
Текст

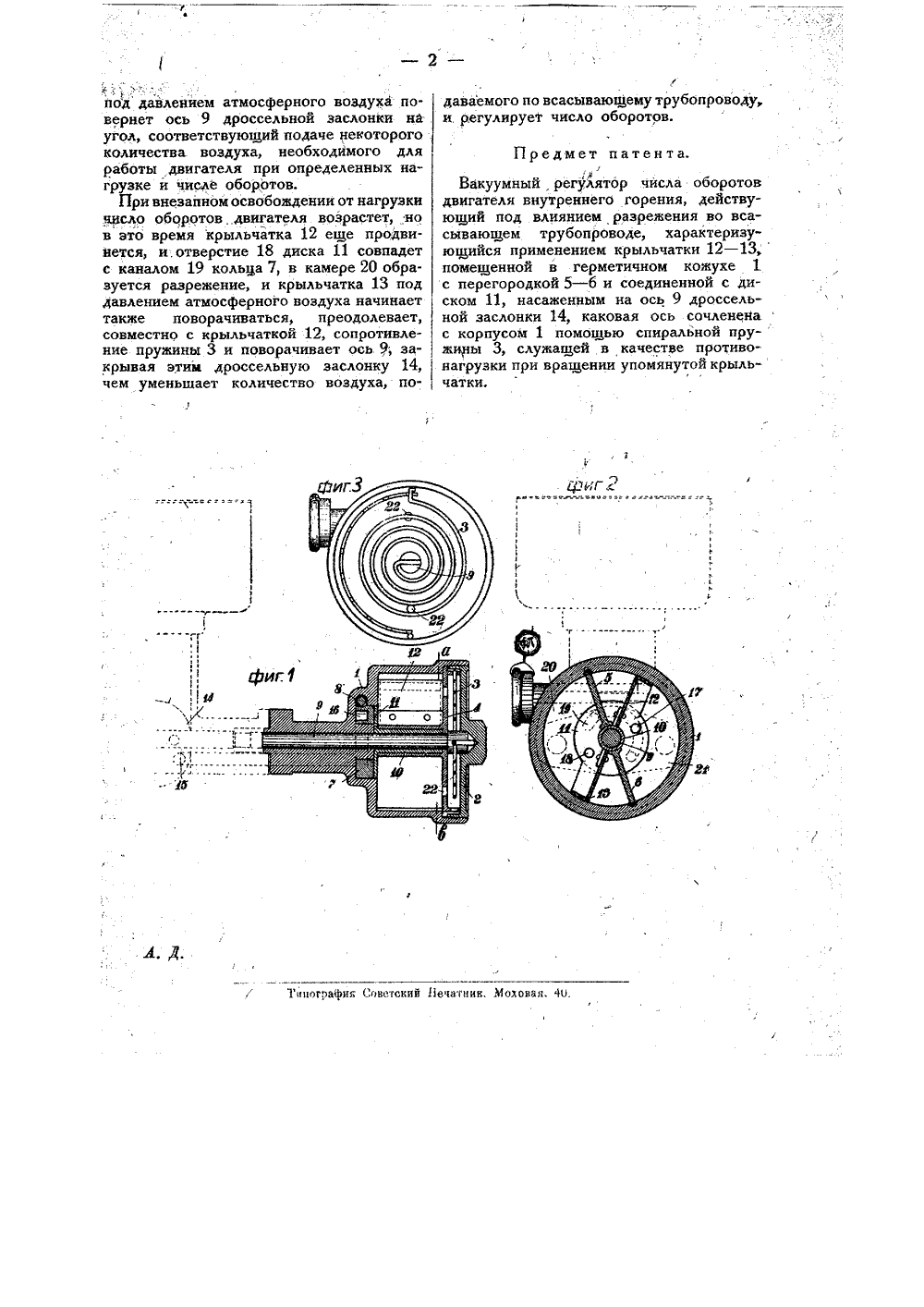

М 20870 Класс 46 Ь-, 18 ЫТЕНИЕ АТЕНТ НА И Б О ПИ САНИЕисла оборотов двигателя внуго горения. акуум го регулятора ч тренне П, П. Першина,: (заяв. сзаявленному 10 нид, Ло 58068).31 мая 1931 года.5 лет от 31 мая 193 ря 1929 года патен атента опубликовано распространяется на аче ствие патент Изобретение относится к вакуумным стия 17, 1 регуляторам числа оборотов двигателей помещенн внутреннего горения, действующим подобразованустановленной в нем перегородкой 5 в ( (фиг. 2) и крыльчатками 12 - 13, жестк( соединенными втулкой 10 распределитель ного диска 11 с осью 9, Перегородка 5 - ( вставляется в кожух 1 вместе с присое диненным к ней диском 4 с двумя отвер стиями 22 и пружиной 3, одним концов укрепленной на окружности диска,а дру гим в связанн с осью 9 (фиг. 3) и пред назначенной в качестве противонагрузк при вращении крыльчатки 12 - 13,Установка отверстий 17 и 18 диска Ы по отношению.к каналам в кольце 7 про изводится перемещением последнего регу лировочным винтом 8, входящим в наре занную выточку с наружной сторон ь кольца,Когда в двигателе происходит всасы ванне, то воздух через трубопровод про ходит в смесительную камеру и создае. разрежение в канале 15, что влечет з собой разрежение в камере 21 кожуха которая через выточку и каналы кольца, и отверстие 17 диска 11 сообщается с каше и влиянием разрежения во всасывающем трубопроводе.В предлагаемом регуляторе, в герметичном кожухе его, разделенном перегородкой и сообщающемся со всасывающим трубопроводом, помещается жестко сидящая на оси дроссельной заслонки, крыльчатка, которая под влиянием образующе. гося в кожухе вакуума при увеличении числа оборотов двигателя поворачивается и прикрывает дроссельную заслонку, чем регулирует число оборотов двИгателя,На чертеже фиг.1 изображает. продольный разрез вакуумного регулятора; фиг. 2 - поперечный разрез его по линии аб на фиг. 1; фиг. 3 - вид регулятора с отнятой крышкой,Сквозь герметичный кожух 1 (фиг. 1) вакуумного регулятора, присоединенного к всасывающему трубопроводу, двигателя внутреннего горения, проходит ось 9 дроссельной заслонки 14 трубопровода, сообщающегося с полостью кожуха воздушным каналом 15, подходящим к вы 7 сооб-налом 15. В виду нарутвер-:, на стороны крыльчатки ния давлен 2, последн точке 16 регулирующего кольца щающейся через каналы в нем на распределительном диске 11 м на втулке 10, с камерами ыми в кожухе 1 неподвижйс;1 и Типография Севетский печатник. Моховая. 1 Опод давлейием атмосферного воздухй повернет ось 9 дроссельной заслонки на угол, соответствующий подаче некоторого количества. воздуха, необходимого для работы двигателя при определенных нагрузке и числе оборотов.При внезапном освобождении от нагрузки несло оборотов двигателя возрастет, но в это время крыльчатка 12 еще продвинется, и.отверстие 18 диска 11 совпадет с каналом 19 кольца 7, в камере 20 образуется разрежение и крыльчатка 13 под давлением атмосферного воздуха начинает также поворачиваться, преодолевает, совместно с крыльчаткой 12, сопротивление пружины 3 и поворачивает ось 9; закрывая этим дроссельную заслонку 14, чем уменьшает количество воздуха, по 1 даваемого по всасывающему трубопроводу,и, регулируеТ число оборотов. Предмет патента.Вакуумный, регулятор числа оборотов двигателя внутреннего горения, действующий под влиянием разрежения во всасывающем трубопроводе, характеризующийся применением крыльчатки 12 - 13,помещенной в герметичном кожухе 1 с перегородкой 5 - 6 и соединенной с диском 11, насаженным на ось 9 дроссельной заслонки 14, каковая ось сочленена с корпусом 1 помощью спиральной пру-жины 3, служащей в качестве противо- нагрузки при вращении упомянутой крыльчатки,
СмотретьЗаявка
58068, 10.11.1929
Першин П. П
МПК / Метки
МПК: F02D 19/02, G05D 13/66
Метки: вакуумный, внутреннего, горения, двигателя, оборотов, регулятор, числа
Опубликовано: 31.05.1931
Код ссылки
