Упорный рельсовый башмак
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 15293
Автор: Смелов
Текст

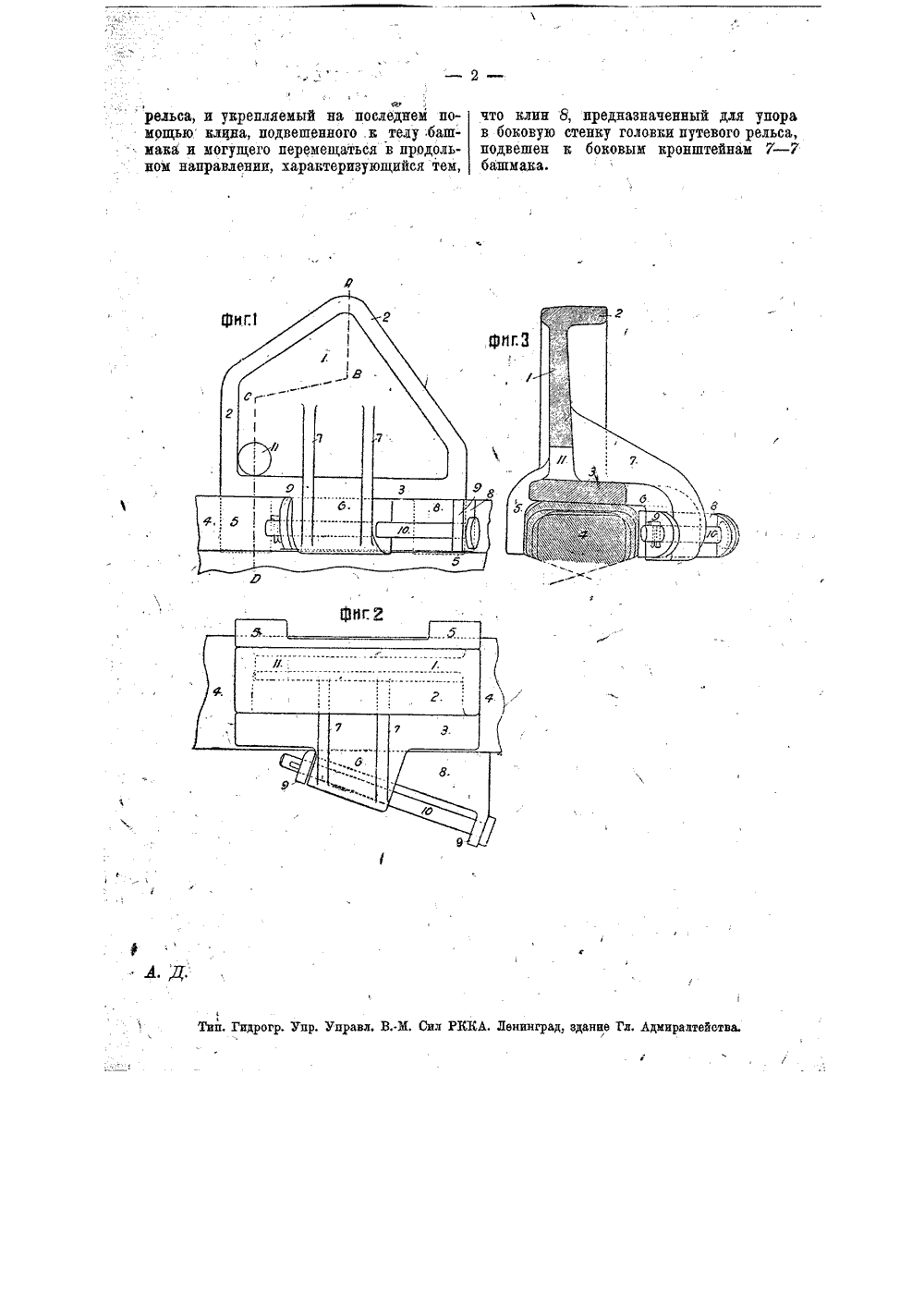

Класс 20 Ь ПАТЕНТ НА ИЗОБРЕТЕН САНИ Е упорного рельсового башма П, В. Смелова, заявленному 25 февраля(заяв. свид. М 17245). е патента опубликовано 81 мая 1980 года. Действ распространяется на 15 лет от 81 мая 1980 года.927 год нту патента ен- ю- ого Изобретение относится к устройству упорных рельсовых башмаков, снабженных лапками, прилегающими к боковым стенкам головки путевого рельса при чем лапки, расположенные по одну сторону рельса, - прикрепляются к последнему помощью клина, могущего перемещаться в продольном направлении. В предлагаемом устройстве клин, .предназначенный для упора в боковую стенку головки путевого рельса, подвешен к боковым кронштейнам, имеющимся в теле башмака.На чертеже фиг. 1 изображает вид башмака сбоку; фиг. 2 - вид его сверху; фиг. 3 - разрез его по АВСЭ на фиг. 1.Упорный рельсовый башмак состоит из тела 1, имеющего ребро 3, на которое опирается бандаж колеса вагона; снизу башмак имеет пяту 3, прилегающую к рельсу 4. В виду коничности наружной поверхности бандажа, он при ударе в башмак до некоторой степени валит последний в наружную сторону от рельсовой колеи; в особенности это имеет место, когда колесо поднимается на башмак, и ось этой колесной пары становится наискось; в силу этого для пентральности передачи нагрузки и уменьшения вращающего момента тело башмака 1 сдвинуто ближе к внутренней грани опорного рельса, Для противодействия вращающему моменту башмак защемляется к головке рельса с одной стороны при помощи двух лапок 5 и с другой - при помощи лапки 6, укрепленной двумя кронштейнами 7, имеющими отверстия для прохода шкворня 10, на котором подвешен двумя ушками 9 клин 8; при помощи ушков 9 клин может скользить по рельсу и раснлинивать башмак. Благодаря клину башмак применим к различным типам рельсов. При постановке башмака на рельс он.прочно защемляется ударом ноги или нажимом руки по клину с его утолщенной стороны, или по башмаку с суженной стороны последнего. При ударе колеса башмак еще сильнее заклинивается и крепко сидит на головке рельса; что препятствует его опро кидыванию на бок. Для снятия башмака нажим делается в обратном направлении, В теде башмака устроено отверстие 11, . в которое продевается веревка для ношения башмака, а также для снятия его с рельса из тормозной площадки вагона. Предмет патента. Упорный рельсовый башмак, снабж ый с одной стороны лапками, прилег щими к боковой стенке головки путеврельса, и укрепляемый на последнем помощью клина, подвешенного .к телу баш - . мака и могущего перемещаться в продольном направлении, характеризующийся тем,что клин 8, предназначенный для упорав боковую стенку головки путевого рельса,подвешен к боковым кронштейнам 7 - 7башмака.
СмотретьЗаявка
17245, 25.02.1927
Смелов П. В
МПК / Метки
МПК: B61K 7/06
Метки: башмак, рельсовый, упорный
Опубликовано: 31.05.1930
