Сталь
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1612619
Авторы: Александрович, Белов, Владимиров, Легостаев, Малышевский, Мирошников, Никитина, Палеха, Соболев, Соколов, Сулягин, Суровова, Трубникова, Тынтарев
Формула
Сталь, содержащая углерод, кремний, марганец, хром, никель, медь, ванадий, фосфор, серу, отличающаяся тем, что, с целью повышения прочности, ударной вязкости, она дополнительно содержит молибден, по крайней мере один элемент из группы, содержащей церий, кальций при следующем соотношении компонентов, мас.

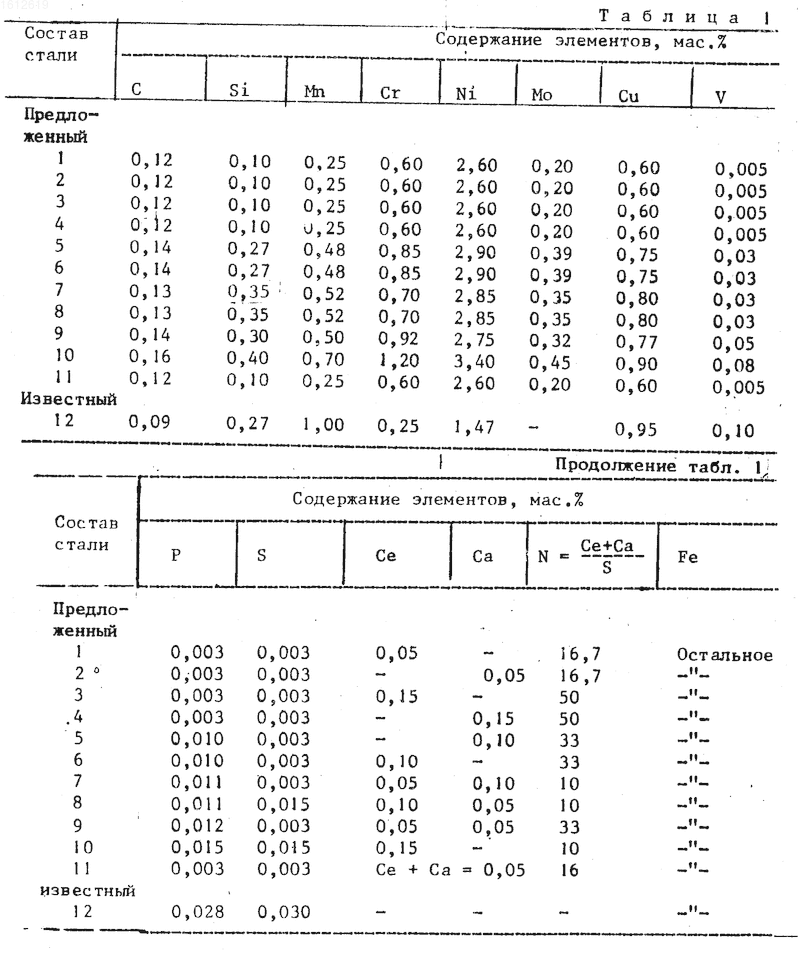

Углерод 0,12 0,16
Кремний 0,1 0,4
Марганец 0,25 0,70
Хром 0,6 1,2
Никель 2,6 3,4
Медь 0,6 0,9
Ванадий 0,005 0,080
Фосфор 0,003 0,015
Сера 0,003 0,015
Молибден 0,20 0,45
По крайней мере один элемент из группы, содержащей церий, кальций 0,05 0,15
Железо Остальное
при этом соблюдается соотношение
с
Описание
Из слитков массой 100 кг ковались на молоте штанги сечением 120+5 мм, которые подвергали термической обработке: закалка + отпуск с охлаждением в воде с последующим контролем механических свойств и вида излома при +20oC.

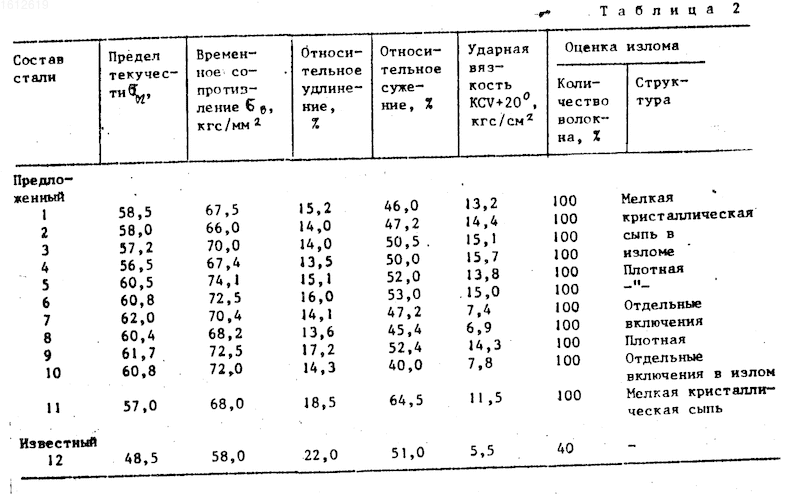

Результаты испытаний приведены в табл. 2.
Определяли механические свойства и вид излома поковок в толщине 120 мм.
Применение стали обеспечивает повышение надежности нагруженных узлов морских сооружений.
Изобретение относится к области металлургии, а именно к составу стали, применяемой для изготовления поковок судовых деталей, нагруженных деталей плавучих буровых установок, также в энергомашиностроении и машиностроении. Цель - повышение прочности и ударной вязкости. Сталь дополнительно содержит молибден, по крайней мере один элемент из группы, содержащей церий, кальций, при следующем соотношении компонентов, мас.%.: углерод 0,12 - 0,16; кремний 0,10 - 0,40; марганец 0,25 - 0,70; хром 0,60 - 1,20; никель 2,60 - 3,40; медь 0,60 - 0,90; ванадий 0,005 - 0,080; фосфор 0,003 - 0,015; сера 0,003 - 0,015; молибден 0,20 - 0,45; по крайней мере один элемент из группы, содержащей церий, кальций 0,05 - 0,15, железо остальное, при этом соблюдается соотношение церий + кальций/сера не менее 10. Применение стали обеспечивает повышение надежности нагруженных узлов морских сооружений. 2 табл.
Рисунки
Заявка
4459444/02, 12.07.1988
Александрович В. И, Белов А. В, Владимиров Н. Ф, Легостаев Ю. Л, Малышевский В. А, Мирошников Б. Л, Никитина Л. Б, Соболев Ю. В, Соколов О. Г, Соколов Б. В, Сулягин В. Р, Суровова Л. Т, Тынтарев А. М, Палеха Ю. Г, Трубникова И. И
МПК / Метки
МПК: C22C 38/46
Метки: сталь
Опубликовано: 10.02.1997
Код ссылки
<a href="https://patents.su/1-1612619-stal.html" target="_blank" rel="follow" title="База патентов СССР">Сталь</a>
Состав для снятия тонкопленочных покрытий на основе окислов -элементов iy-й группы с металлических деталей
Номер патента: 1686034
Опубликовано: 23.10.1991
Авторы: Великанова, Власов, Фурман, Хентов
МПК: C23F 1/44
Метки: iy-й, группы, металлических, окислов, основе, покрытий, снятия, состав, тонкопленочных, элементов
...последовательно в двух ваннах с проточной водой.1686034 Таблица 1 Оз( Если поверхность детали частично покрыта оксидными пленками, удаление последних можно проводить локально, нанося травильный раствор на 2-10 мин только на участок, покрытый пленками,Составы опробованных растворов приведены в табл,1.Результаты испытания предложенного и известного составов представлены в табл,2.Для приготовления растворов применякт 2-нафтол-нитрозо по ГОСТ 7756 - 55,Структурная формула органического лигвнда 2-нафтол-нитрозо (реактив Ильинского 2 нафтохинон, 1-оксим):О=Иио- с,н,он М,В, 173,8, желтые иглы, спи, 105 - 107 С Качество обработанной поверхности определяют визуально, а также путем измерения геометрических параметров оставшейся пленки. Сравнение...
Способ термической обработки мартенситных нержавеющих сталей, легированных молибденом
Номер патента: 670622
Опубликовано: 30.06.1979
Авторы: Глебова, Зотьев, Меньшова, Орел, Тарновский, Федорцов-Лутиков
МПК: C21D 6/00
Метки: легированных, мартенситных, молибденом, нержавеющих, сталей, термической
...ведут при температуре, на 20 - 80 С превышающей температуру обратного мартенситного превращения, охладение с этих температур до комнатной и нагрев до температурвторого этапа отпуска проводят со скоростью 100 в 10 в минуту,На первом этапе отпуска стали происходит выделение частиц молибденсодержащей 25фазы типа Ге,Мо, что снижает пересыщение твердого раствора молибденом и исключает возможность выделения охрупчивающей К-фазы. Наряду с этим растет количество аустенита, что повышает пластические 30и вязкостные свойства стали. Ускоренноеохлаждение стали с температуры первогоэтапа отпуска со скоростью 100 - 1000/минпозволяет подавить процессы выделениямелкодисперсных частиц Сг-фазы в зонетемпературы 400 в 3 С, наиболее опасных вследствие...
Способ определения примесей органических веществ в летучих хлоридах элементов iii у групп
Номер патента: 753249
Опубликовано: 07.09.1991
Авторы: Барушков, Крылов, Макаров, Салганский, Цветков
МПК: G01N 30/08
Метки: веществ, групп, летучих, органических, примесей, хлоридах, элементов
...через колонку, заполнеее-)ную комплексообразовятелем (К,( -дипиридилом на твердом носителе, с последующим гязохроматогряйическим разделением выделенных примесей.Отличительная особенность способасостоит в том, что в качестве комплексообразователя используют КМ -дипиридил.Способ состоит в следующем.Введенная в газовый хромятограА 45анализируемая проба подается газомносителем в реякеионную колонку, заполненную 207,-цым М,М -дипиридилом натвердом носителе - хромятоце.Реакционная и аналитическая колонки помещены в термостат хроматограЬя при 60-6 йпС,При прохождении пробы через реакционную колонку летучий хлорид образует с р,0 -дипиридилом чстойчивейнелетучий комплекс ЭС 1 П Ю,( в (,С Н И)где Э - элемент 111-Ч группы.В результате этого...
Способ определения примесей веществ в летучих хлоридах элементов iii у групп
Номер патента: 925024
Опубликовано: 07.09.1991
Авторы: Барушков, Крылов, Салганский, Цветков
МПК: G01N 30/08
Метки: веществ, групп, летучих, примесей, хлоридах, элементов
...через реакционно-аналитическую колонку происходит отделение анализируемых примесей от основы путем взаимодействия треххлористого бора с полиметилсилоксаном с образованием нелетучего комплекса с теплотой образования це более ккал2. Отделенные органические примольмеси и тетрахлорид кремния далее разделяются также на 1 гг 1 С, Предел обнаружения анализируемых примесей при пробе (0,5-1 мкл). составляет 10 - 10(данные приведены в таблице). Как видно цз данных таблицы, диапазон анализируемых примесей узок.Продолжительность работы колонки при такой пробе составляет 130-150 анализов, что соответствует 25% использования комплексообразонателя (полцметилсилоксана).Кроме того, известно, что только треххлористыч бор образует комплексы с...
Способ получения мелкого зерна в сталях с повышенным содержанием серы
Номер патента: 692861
Опубликовано: 25.10.1979
Авторы: Горшкова, Ельцин, Золоторевский, Ильин, Култыгина, Степанова, Топилин
МПК: C21C 5/52
Метки: зерна, мелкого, повышенным, серы, содержанием, сталях
...пластичности при горячей деформации стали,Отклонение от указанных пределов вменьшую сторону (менее 0,2) приводитк избытку серы в стали, и, как следствие, образованию сульфидов железа,обладающих пониженной, по сравнениюс сульфидами РЭМ, температурой плавления, Это в значительной степени понижает верхний предел температурногоинтервала горячей пластической деформации, а также приводит к образованию сульфидной сеткиПомимо этогозизменение указанного соотношения нарушает протекание процесса модифицирования комплексным модификатором.увеличение температуры расплавасвыше 100 С над температурой ликвидуса стали вызывает перегрев расплава,а следовательно разрушение дополнительных центров кристаллизации, какимив данном случае являются сульфидыРЗМ,...
Предыдущий патент: Направляющий аппарат турбомашины
Следующий патент: Способ лечения рака тела матки
Случайный патент: Амортизационная стойка шасси летательного аппарата
