Направляющий аппарат турбомашины
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1760829
Авторы: Блинцовский, Данилович, Кулаков, Миронов
Формула
Направляющий аппарат турбомашины, содержащий корпус и покрывной диск, между которыми расположены лопатки, образующие рабочие каналы, каждый из которых имеет профиль сопла с участками постоянного сечения и косого среза, отличающийся тем, что, с целью повышения технологичности и экономичности путем снижения потерь, рабочий канал с профилем косого среза состоит из двух участков, один из которых, смежный с соплом, образован линейным внешним обводом с начальной высотой а R (K 0,008
Z) и длиной
а второй участок образован криволинейным внешним обводом с текущей высотой
где К 0,15 0,18 коэффициент;
толщина выходных кромок лопаток;
R радиус выходных кромок лопаток;
a угол наклона задней стенки сопла, определяемый из соотношения
Z число рабочих каналов;
2 кромочный угол, определяемый из соотношения
1 шаговый угол; текущий угол разворота косого среза.
Описание
Известна конструкция лопаточного направляющего аппарата, состоящего из входного сопла с криволинейными обводами и специально спрофилированного косого среза.
Недостатками известной конструкции направляющего аппарата являются невысокая эффективность, большой угол выхода потока из него и сложность обеспечения заданной геометрии обводов сопла и косого среза.
Известна конструкция лопаточного направляющего аппарата, содержащая корпус и покровной диск, между которыми расположены лопатки, образующие рабочие каналы, каждый из которых имеет профиль сопла с участками постоянного сечения и косого среза.
Недостатком известной конструкции является высокий уровень потерь вследствие малых объемных расходов и большого числа лопаток и, следовательно, малой площади поперечного сечения каналов, а также вследствие определенных условий установки лопаток, позволяющих получать угол выхода потока больше 12o, а это приводит к узкой проточной части турбомашины, что в свою очередь усложняет технологию изготовления.
Цель изобретения повышение технологичности и экономичности путем снижения потерь.
Указанная цель достигается тем, что в направляющем аппарате турбомашины, содержащем корпус и покровной диск, между которыми расположены лопатки, образующие рабочие каналы, каждый из которых имеет профиль сопла с участками постоянного сечения и косого среза, рабочий канал с профилем косого среза состоит из двух участков, один из которых, смежный с соплом, образован линейным внешним обводом с начальной высотой, предлагаемой из соотношения a= R(K-0,008Z), и длиной, определяемой из соотношения
,а второй участок образован криволинейным внешним обводом с текущей высотой, определяемой из соотношения
где K 0,15 0,18 коэффициент;
толщина выходных кромок лопаток; R радиус выходных кромок лопаток; a угол наклона задней стенки сопла, определяемый из соотношения
Z число рабочих каналов;
2 кромочный угол, определяемый из соотношения

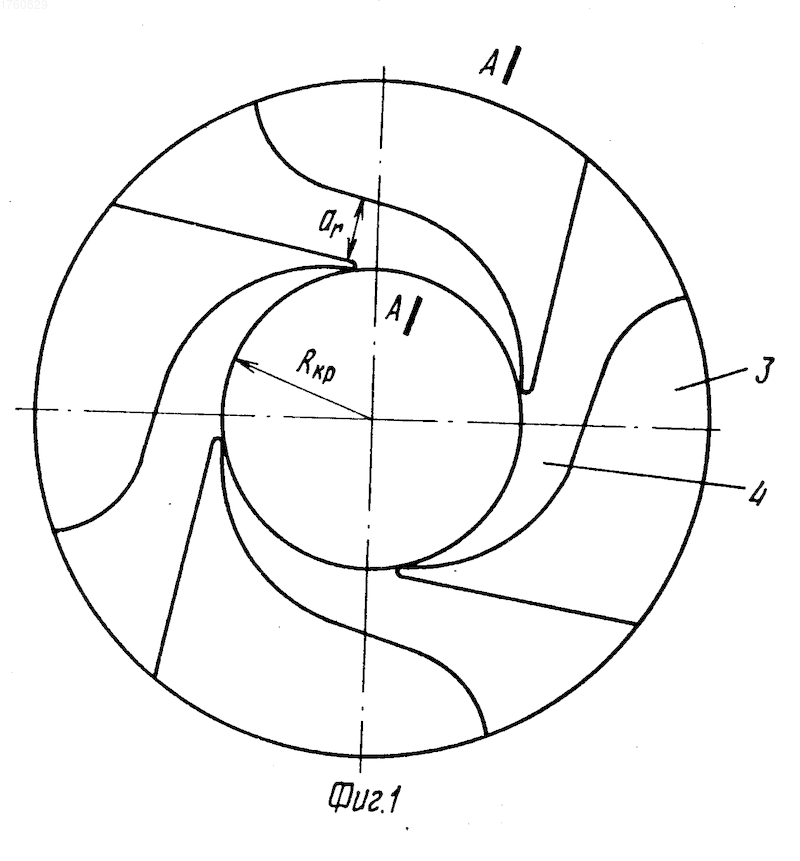

1 шаговый угол; текущий угол разворота косого среза.На фиг. 1 изображен направляющий аппарат с четырьмя каналами; на фиг. 2

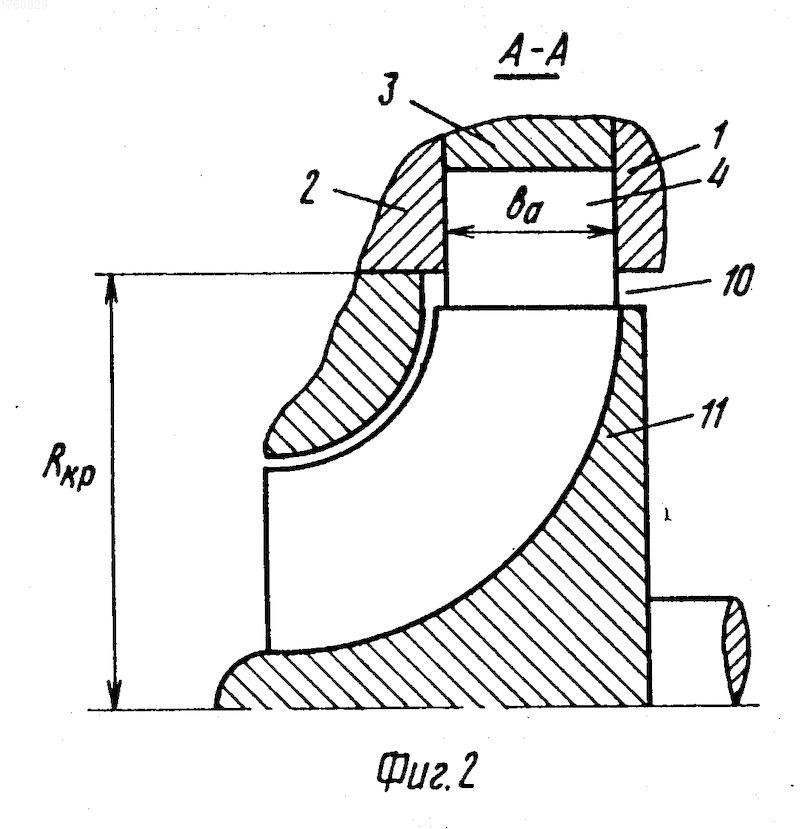

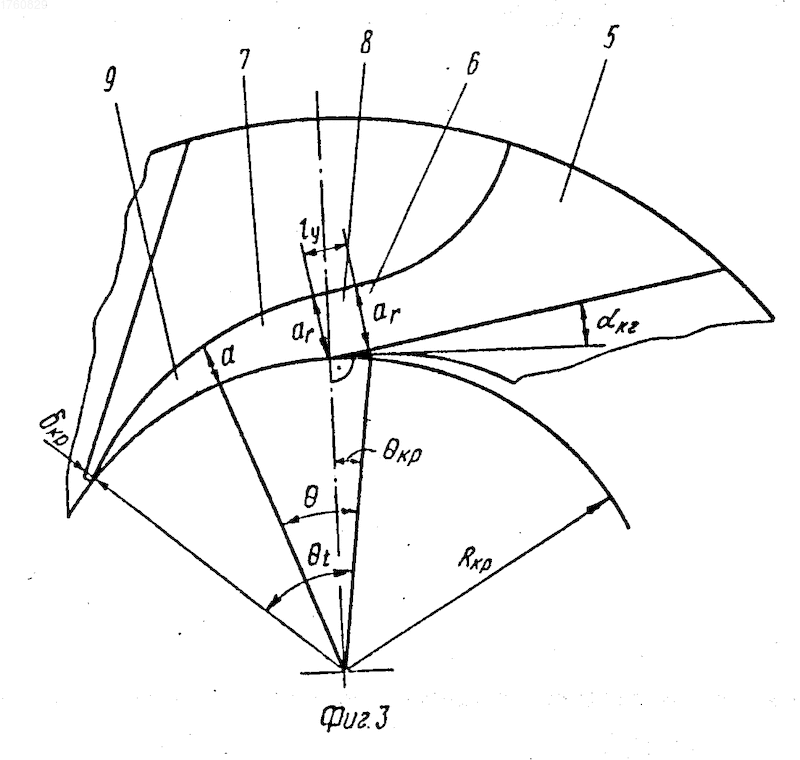

сечение А-А на фиг. 1; на фиг. 3 канал аппарата.
Направляющий аппарат турбомашины содержит корпус 1 и покровной диск 2, между которыми расположены лопатки 3, образующие рабочие каналы 4, каждый из которых имеет профиль сопла 5 с участками 6 и 7 постоянного сечения и косого среза состоит из двух участков, один участок 8, смежный с соплом, образован линейным внешним обводом, а второй участок 9 образован криволинейным внешним обводом.
Направляющий аппарат работает следующим образом.
Рабочий газ подводится к соплу, в котором потенциальная энергия преобразуется в кинетическую, вследствие чего поток разгоняется. Далее в косом срезе и в зазоре 10 потоку придается определенный угол выхода из аппарата, с которым он подходит к рабочему колесу 11.
Использование: в турбостроении. Сущность изобретения: направляющий аппарат турбомашины содержит профильные каналы, состоящие из сопла 5, участков 6 и 7 с постоянным проходным сечением и косого среза, последний состоит из двух участков 8 и 9, профиль которых выполнен по определенному закону. 3 ил.
Рисунки
Заявка
4652190/06, 20.02.1989
Балашихинское научно-производственное объединение криогенного машиностроения
Миронов И. Ю, Кулаков В. М, Блинцовский Ю. И, Данилович В. И, Кулаков В. В
МПК / Метки
МПК: F25B 11/00
Метки: аппарат, направляющий, турбомашины
Опубликовано: 10.02.1997
