Полимерная композиция
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ПОЛИМЕРНАЯ КОМПОЗИЦИЯ, включающая суспензионный поливинилхлорид, сложноэфирный пластификатор, свинцовый стабилизатор, карбонат кальция и хлорированный парафин, отличающаяся тем, что, с целью снижения пористости и вязкости композиции при сохранении физико-механических и диэлектрических свойств, она содержит в качестве хлорированного парафина продукт хлорирования жидких углеводородов стадии перегонки обратного парафина производства сульфонола состава, мас.%: алкилбензолы 12 - 24, н-парафины фракции C10H22 - C16H34 76 - 88, при соотношении компонентов, мас.ч.:
Суспензионный поливинилхлорид - 100
Сложноэфирный пластификатор - 40 - 70
Свинцовый стабилизатор - 1 - 5
Карбонат кальция - 50 - 60
Продукт хлорирования жидких углеводородов стадии перегонки обратного парафина производства сульфонола - 20 - 35
Описание
Целью изобретения является снижение пористости и вязкости композиции при сохранении физико-механических и диэлектрических свойств.
Композиция содержит суспензионный ПВХ марок ПВХс-70 (ГОСТ 14332-78); в качестве сложноэфирного пластификатора диалкилфталат (ДАФ789), ди-(2-этилгексил)фталат (ДОФ), дибутилфталат (ДБФ), ди-(2-этилгексил)себацинат (ДОС), ГОСТ 8728-77 с изм. N 15 тетраоктилпиромеллитат (ТОПМ), ТУ 6-05-11-1-256-80, трикрезилфосфат (ТКФ), ГОСТ 5728-76 с изм. N 2; в качестве наполнителя карбонат кальция (СаСО3), тонкодисперсный мел, ТУ 6-18-38-85 с изм. N 3; в качестве свинцового стабилизатора трехосновный сульфат свинца (ТОСС), ТУ 6-09-4098-75 с изм. N 1-5, двухосновный фталат свинца (ДОФТС), ТУ 6-09-600-76 с изм. N 1-4, двухосновный стеарат свинца (ДОСС), ТУ 6-09-3928-75 с изм. 5; в качестве хлорированного парафина продукты хлорированного синтеза, полученного хлорированием жидких углеводородов со стадии перегонки обратных парафинов производства сульфонола, содержащие в своем составе 12-14% алкилбензолов и 76-88% н-парафинов фракции С10Н22-С16Н24 хлоропласты 300 (ХП300), представляющие собой вязкую маслянистую жидкость с температурой замерзания минус 30оС, трудногорючую, взрывобезопасную, малотоксичную и предназначенные для использования в качестве пластификаторов и антипиренов при производстве полимерных строительных материалов (линолеумов), ТУ 6-01-18-1384-88.
П р и м е р. 100 мас.ч. ПВХ марки ПВХс-70 и 50 мас.ч. СаСО3 помещают в смеситель, нагретый до 80-120оС и перемешивают 8-10 мин. Затем через форсунку за 8-10 мин вводят предварительно подогретую до 70оС суспензию: 1 мас. ч. ТОСС и 20 мас. ч. ХП 300 в 40 мас.ч. ДАФ789, поднимают температуру до 100-120оС и перемешивают 10-30 мин. Затем смесь охлаждают при перемешивании и гранулируют при температуре расплава 150-170оС.
Образцы для испытаний готовят вальцево-прессовым способом. Определяют пористость, вязкость, термостабильность при 190оС (ГОСТ 14041-68), относительное удлинение при разрыве до и после старения в течение 7 сут при 100оС (ГОСТ 11262-80), температуру хрупкости (ГОСТ 5960-72), потери в массе (ГОСТ 5960-72), удельное объемное электрическое сопротивление (ГОСТ 6433-71).

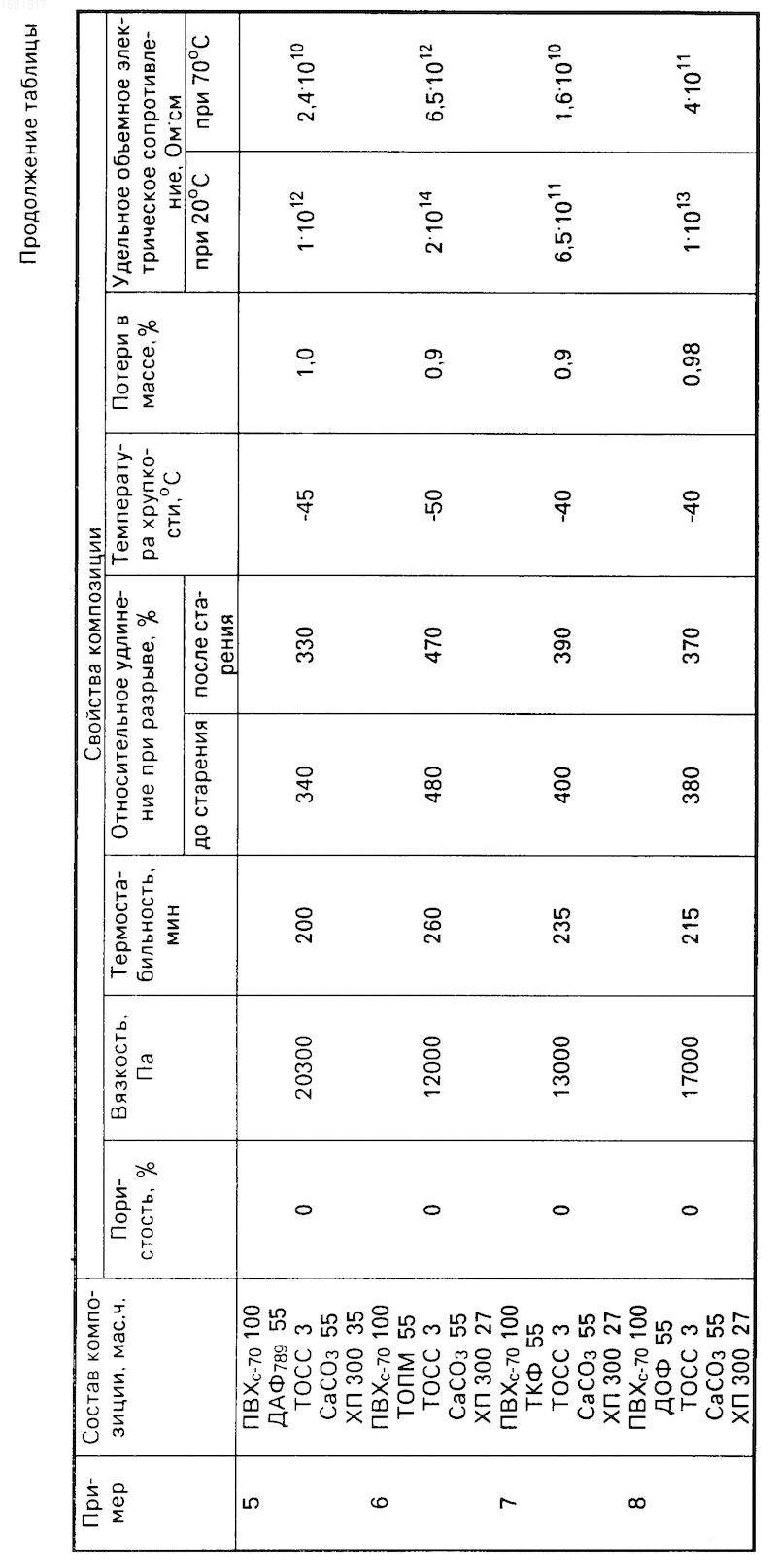

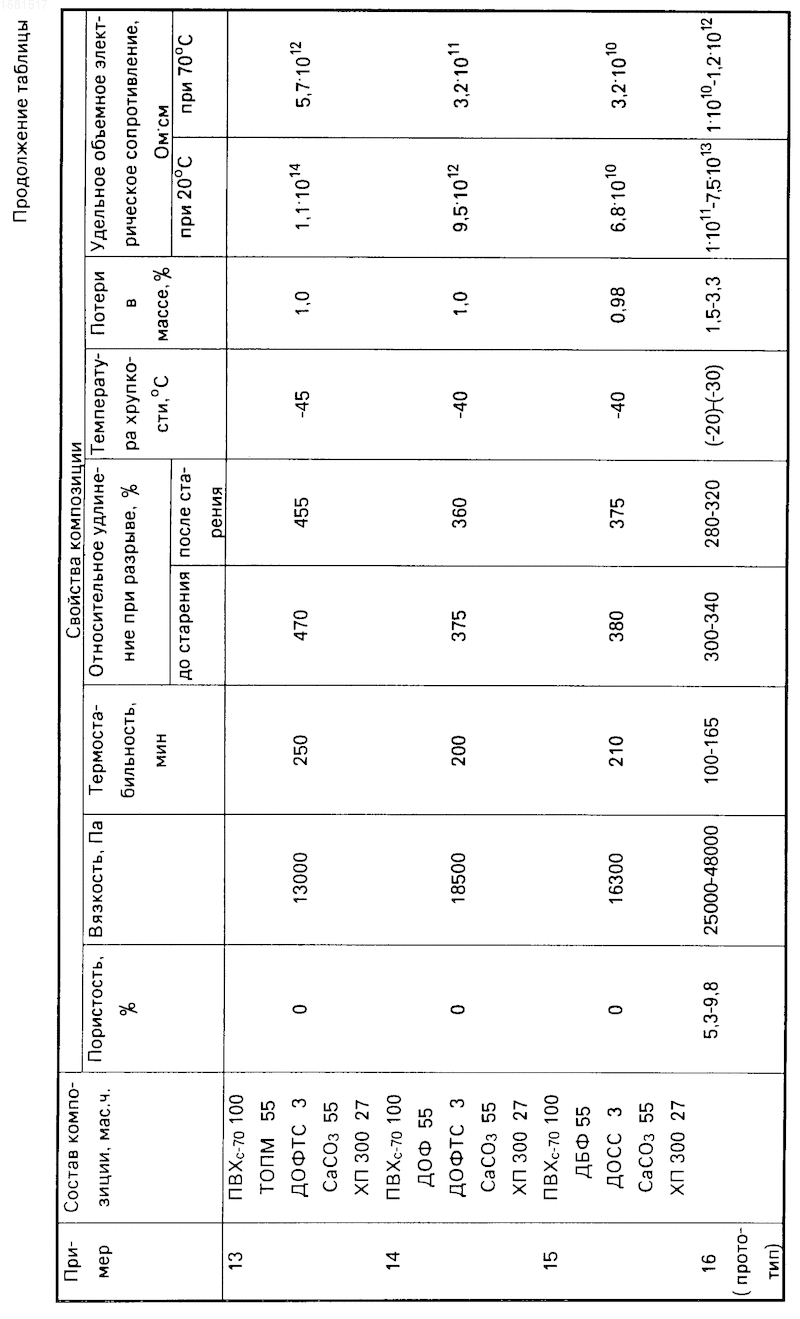

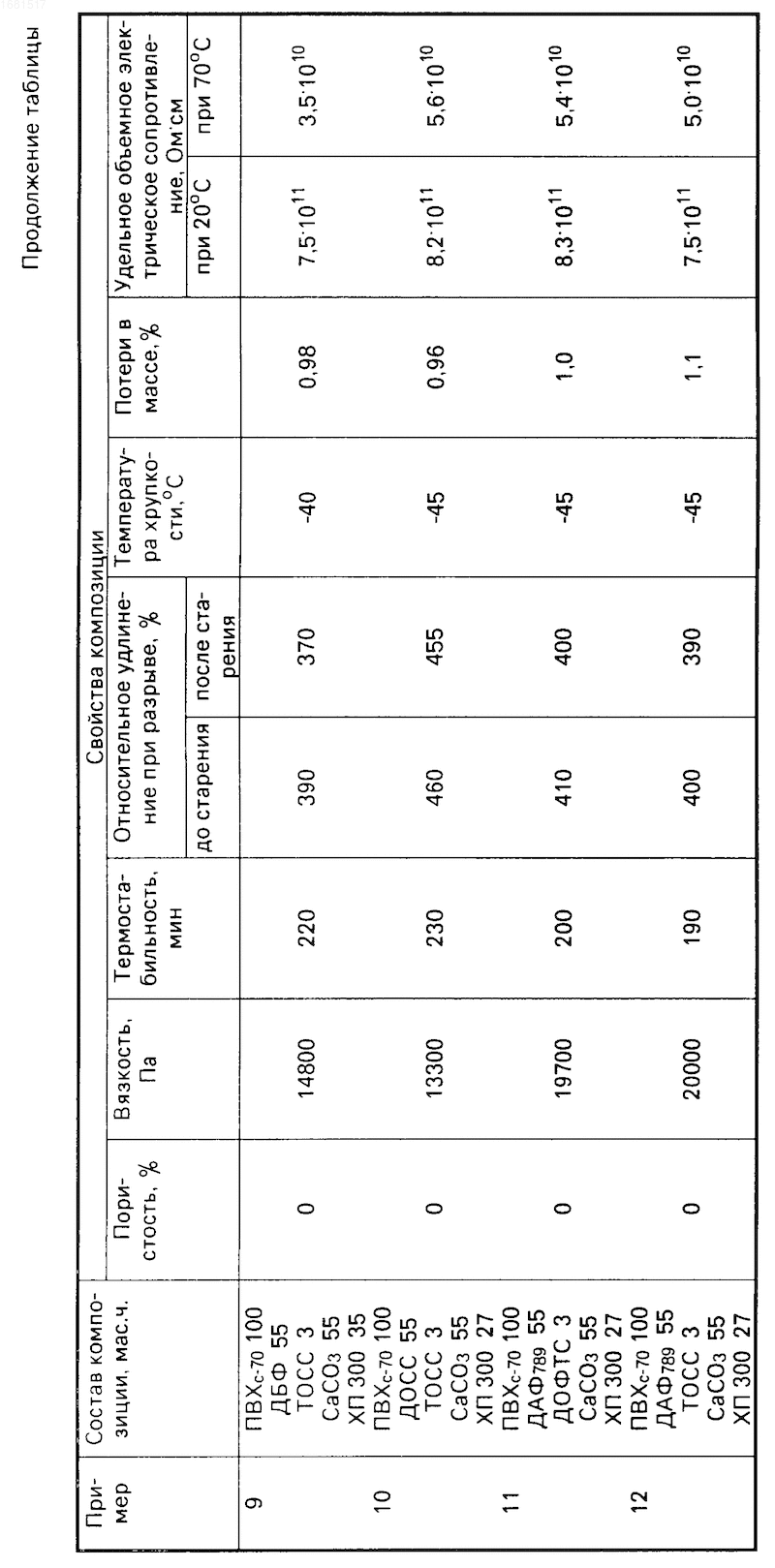

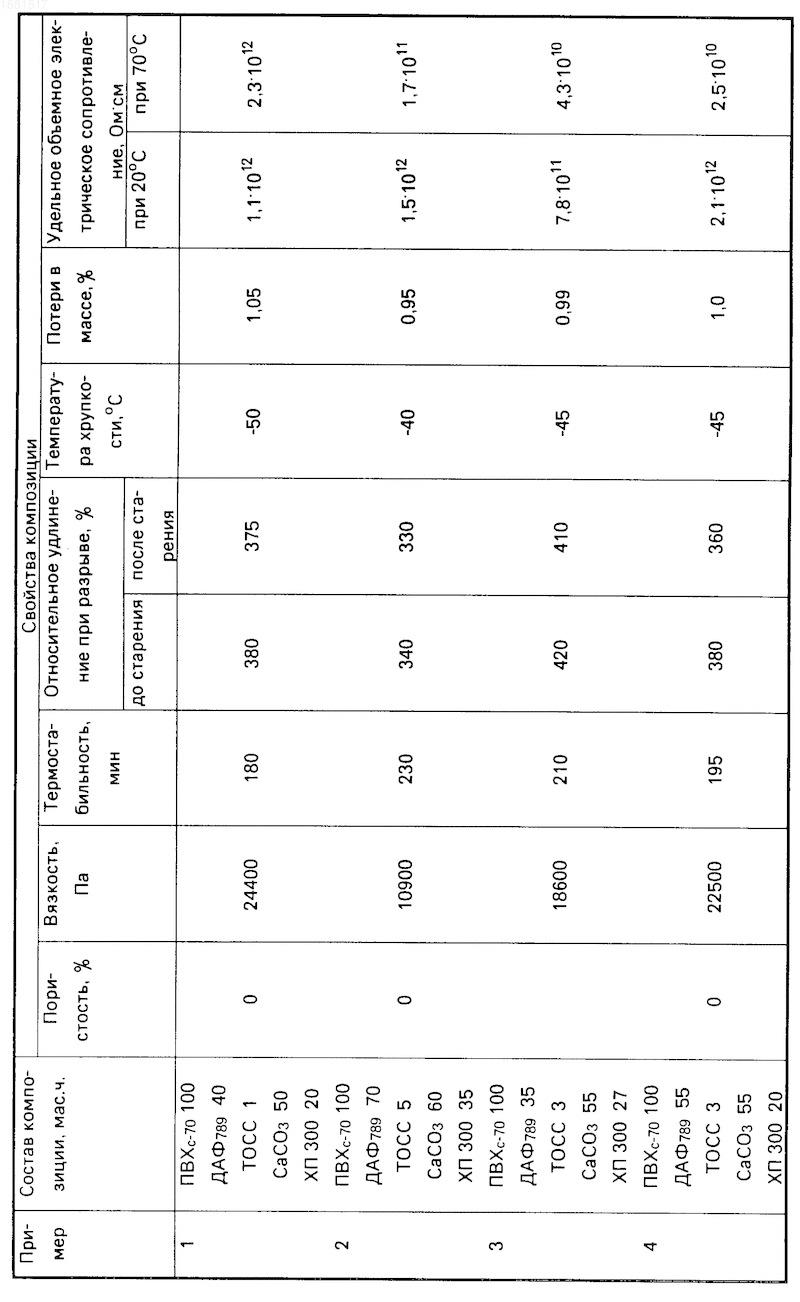

Состав и свойства композиций приведены в таблице.
Изобретение относится к наполненным поливинилхлоридным (ПВХ) композициям, которые могут быть использованы прежде всего для изготовления изоляции и защитных оболочек проводов, кабелей и других изделий, например листов, пленок, шлангов. Изобретение позволяет снизить пористость и вязкость композиции при сохранении физико-механических и диэлектрических свойств за счет содержания в ней на 100 мас.ч. ПВХ 20 - 35 мас.ч. продукта хлорирования жидких углеводородов стадии перегонки обратного парафина производства сульфонола состава, мас. %: алкилбензолы 12 - 24, н-парафины фракции C10H22 - C16H34 76- 88. Композиция также содержит, мас.ч.: сложноэфирный пластификатор 40 - 70; карбонат кальция 50 - 60 и свинцовый стабилизатор 1 - 5. 1 табл.
Рисунки
Заявка
4775366/05, 27.12.1989
Научно-исследовательский институт химии и технологии полимеров им. акад. В. А. Каргина с опытным заводом, Владимирский химический завод
Киселев А. М, Малышева Г. П, Мозжухин В. Б, Гузеев В. В, Суворов В. Н, Малышев Л. Н, Фельдман Р. И, Ларионова С. П, Гапонова Т. Д, Братов В. С, Шолохова Т. Г, Жихаревич Л. Б, Исмаилов Э. И, Мамедов Д. В
МПК / Метки
МПК: C08K 13/02, C08L 27/06
Метки: композиция, полимерная
Опубликовано: 27.03.1996
Код ссылки
<a href="https://patents.su/0-1681517-polimernaya-kompoziciya.html" target="_blank" rel="follow" title="База патентов СССР">Полимерная композиция</a>
Способ очистки жидких н-парафинов от ароматических углеводородов
Номер патента: 899634
Опубликовано: 23.01.1982
Авторы: Гайле, Захаров, Павлюк, Проскуряков, Семенов
МПК: C10G 73/42
Метки: ароматических, жидких, н-парафинов, углеводородов
...растворитель:сырье 3:1, содержание ароматического углеводорода в смеси1,0 мас.1).Как следует из результатов одно- ступенчатой экстракции метоксиацетонитрил позволяет получать значительно больший выход рафината чем водный ацетон, при близком качестве.Так, выход н-тетрадекана при очистке его от 1,2,4,5-тетраметилбензола метоксиацетонитрилом на 8,1-; выше, чем при очистке водным ацетоном.4При извлечении 1-метилнафталина выход рафината 99,7 и 94,2/ соответственно,О, 806 40 0,01 Многоступенчатая экстракция ароматических углеводородов из смесис н-тетрадеканом проведена как методом перекрестного тока, так ипротивотока. Результаты экстракцииданы в табл .2 (температура 25 С,содержание ароматического углеводорода в смеси 1,0 мас,7,),Как следует из...
Производные 1, 4-диаминоантрахинон-2-карбоксамида в качестве дихроичных красителей для жидких кристаллов
Номер патента: 1060654
Опубликовано: 15.12.1983
Авторы: Иващенко, Ивонина, Мостославский, Парамонов, Румянцев, Тарыгина, Штейнберг
МПК: C09B 1/16
Метки: 4-диаминоантрахинон-2-карбоксамида, дихроичных, жидких, качестве, красителей, кристаллов, производные
...материал с60 добавкой 1,4-диаминоантрахинон- Й(4-бутилфенил)1 -карбоксамида получают смешением точных навесок известного жидкокристаллического вещества ЗК 807 (смеси н-алкил 65 коксицианбифенилов) - 95 и крля - 5Полученный жидкокристаллический материал помещают в электрическую ячейку, состоящую из двух прозрачных стенок с прозрачными электродами и ориентирующими слоями из поливинилового спирта. Толщина жидкокристаллического материала 10 мкм,исходная ориентация планарна илизаключена на 90 ("твист-структура"),При подаче переменного напряжения5 В на ячейку, ориентация длинных 10осей молекул жидкого кристалла меняется на гомеотропную, при этом исходная ориентация ячейки меняется.Определенные в БКпараметры, ха-рактеризующие...
Способ депарафинизации нефтепродуктов
Номер патента: 1555345
Опубликовано: 07.04.1990
Авторы: Азнабаев, Биктимиров, Горелов, Малышева, Ольков, Рахимов, Сушко
МПК: C10G 73/24
Метки: депарафинизации, нефтепродуктов
...ОС и подают вреактор. Общее время пребывания реакционной смеси в реакторе 30 мин.Полученную суспензию комплекса подвергают отстою при температуре конечного охлаждения (25 С) с отделением.депарафината от комплекса. Комплекс промывают в 3 ступени изооктаномв количестве 80 на сырье и разлагаютнагревом с выделением жидких парафинов. Комплекс промывают изооктаном всоотношении 0,8: 1, к нефтепродукту иразлагают, с выделением парафинов. Качество парафинов оценивают по содержанию ароматических углеводородов.П р и м е р 2. То же, что и попримеру 1, но в нефтепродукт передобработкой раствором карбамида вво дят диалкилфенилдитиофосфат цинка салкилфенолятом бария в количестве 008 и 0,020 мас,оП р и м е р 3.,То же, что по примеру 1,но в...
Способ изготовления блока фильтра-осушителя для холодильных установок
Номер патента: 1620789
Опубликовано: 15.01.1991
Авторы: Васильева, Дворко, Малкин, Николаев, Соболева, Филенко, Чайкина
МПК: B01D 53/02, F25B 43/00
Метки: блока, установок, фильтра-осушителя, холодильных
...Формула изобретения 55 фильтров-осушителей ОПм, ФОи др, Дале форм, па рсвают до 150 С, после чего выдерживают 2 ч и снова нагревают в электрошкафу или в воздушном термостате до 200- - 220 С, выдерживая 1 ч. Затем проводят вакуумирование композиции в вакуумп,кафу при тех же 200 - 220 С и остаточном давлении 10МПа в течение 4 ч.Д гя получения блока фильтра-осушителя используют композиции с различными составами, которые приведены в табл. 1,При увлажнении частиц сорбента (цеолита) раствором поливинилового спирта про 15 30 35 40 45 50 воре более 15 О приводит к снижению влагоемкости за счет образования слишком толстой пленки ПВС на гранулах цеолита в процессе формования и отверждения композиций, а также к нестабильности раствора ПВС при...
Способ сушки аккумуляторных пластин
Номер патента: 1770692
Опубликовано: 23.10.1992
Авторы: Гукежев, Кононов, Михайлик, Похиленко, Сальников, Соловьев
МПК: F26B 3/08
Метки: аккумуляторных, пластин, сушки
...высокотемпературных режимах обработки происходит коробление пластин и искривление их поверхностей,В результате опытов была установлена закономерность, связывающая температуру псевдоожиженного слоя, время сушки и температуру подаваемого горячего воздуха между собой, которая обеспечивает достижение поставленнои цели. причем указанные соотношения таковы: температура слоя 200-205 С, для первой зоны время обработки 10-20 с и температура подаваемого горячего воздуха 280-285 С, для второй зочы - время обработки 15-30 с и температур подаваемого воздуха 230-240 С, для трегьей5 10 15 20 25 30 35 40 ,45 50 55 зоны - время обработки 20-35 с и температура подаваемого воздуха 205-210 С являются необходимыми и достаточными и не могут быть логически...
Предыдущий патент: Сплав на основе алюминия
Следующий патент: Способ непрерывного литья
Случайный патент: Способ получения смазочного масла
