Фрикционный элемент
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ФРИКЦИОННЫЙ ЭЛЕМЕНТ, выполненный из углеродных дискретных волокон, одна часть которых выполнена в виде случайно уложенных в связующем материале по всему объему фрикционного элемента волокон с длиной большей длины второй части волокон, отличающийся тем, что, с целью повышения срока службы путем увеличения плотности и однородности структуры, волокна с меньшей длиной выполнены в виде случайно уложенных в связующем материале по всему объему фрикционного элемента волокон с длиной 0,1 - 1 мм, составляющих 30 - 45 мас.% от общего количества волокон, волокна с большей длиной выполнены в виде волокон с длиной свыше 1 - 5 мм, составляющих 55 - 70 мас.% от общего количества волокон.
Описание
Цель изобретения - повышение срока службы фрикционного элемента путем увеличения плотности и однородности материала элемента.

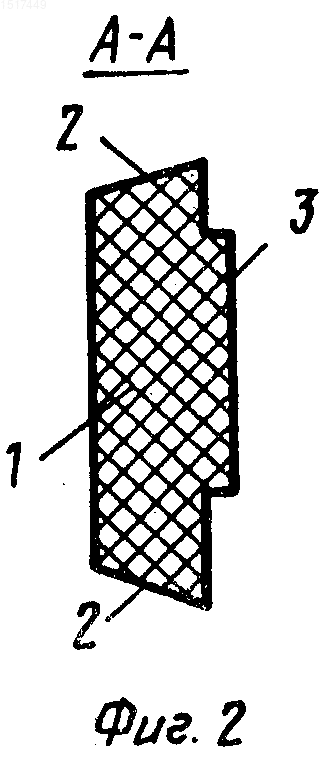

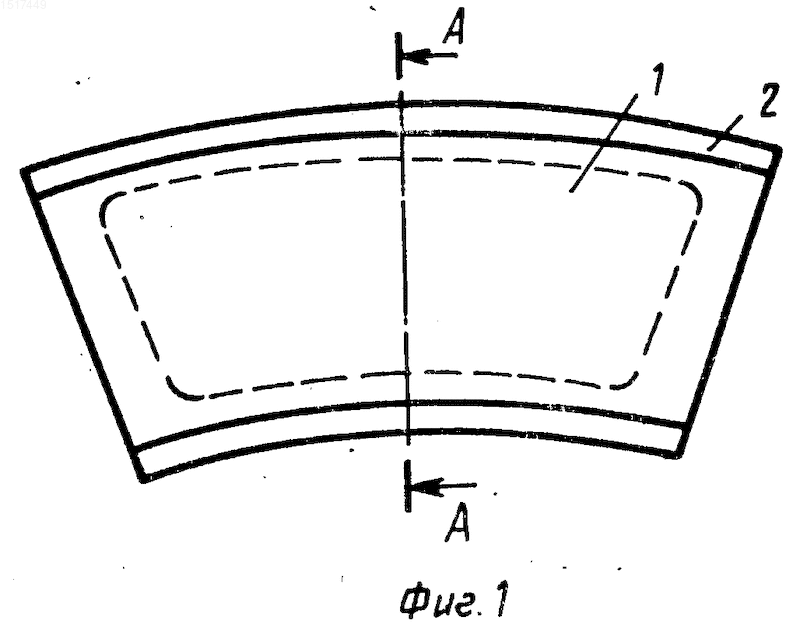

На фиг 1. показан вариант оформления фрикционного элемента, вид в плане; на фиг. 2 - разрез А-А на фиг. 1.
Фрикционный элемент 1 состоит из углеродной композиции, выполненной в виде случайно уложенных в связующем материале по всему объему фрикционного элемента 1 волокон (не изображены) с длиной 1-5 мм и длиной 0,1-1 мм. Волокна (не изображены) с большей длиной составляют 55-70 мас.%, а с меньшей длиной 30-45 мас.% от общего их количества. Фрикционный элемент 1 имеет углы скоса 2 по наружному и внутреннему диаметрам для закрепления его методом завальцовки в металлические чашки (не изображены), прикрепленные к силовому каркасу (не изображен), и выступ 3. Фрикционный элемент 1 может быть выполнен без выступа 3.
При торможении момент воспринимается фрикционными элементами 1, усилие от которых передается через металлические чашки на каркас диска, а затем через шлицевое зацепление на корпус тормоза или обод колеса. Во время торможения за счет высокой плотности и однородности структуры уменьшается явление окислительной деструкции.
Изобретение относится к машиностроению, в частности к конструкции фрикционных элементов для тормозных дисков, и может быть использовано в тормозных устройствах колес авиационной техники. Цель изобретения - повышение срока службы фрикционного элемента путем увеличения плотности и однородности структуры. Фрикционный элемент 1 состоит из углеродной композиции, выполненной в виде случайно уложенных в связующем материале по всему объему фрикционного элемента 1 волокон с длиной свыше 1 - 5 мм и длиной 0,1 - 1 мм. Волокна с большей длиной составляют 55 - 70 мас.%, а с меньшей длиной 30 - 45 мас. % от общего их количества. При торможении за счет высокой плотности и однородности структуры уменьшается явление окислительной деструкции и как следствие, снижается износ тормозного диска. 2 ил.
Рисунки
Заявка
4360042/27, 05.01.1988
Малютин М. В, Мозалев В. В, Суворов А. В, Ушаков Н. М, Баулин Ю. Н, Кулаков В. В, Соккер А. Г
МПК / Метки
МПК: F16D 65/12
Метки: фрикционный, элемент
Опубликовано: 20.03.1995
Код ссылки
<a href="https://patents.su/0-1517449-frikcionnyjj-ehlement.html" target="_blank" rel="follow" title="База патентов СССР">Фрикционный элемент</a>
