Управляемый генератор случайных импульсов

Загрузка...

Номер патента: 1818685

Опубликовано: 30.05.1993

Авторы: Андреев, Кагукина, Щербаков, Лабичев

МПК: H03K 3/84

Метки: импульсов, управляемый, случайных, генератор

...размерностью е = 1-:-и. При этом интервалы между моментами перезапуска и каждым импульсом текущей серии имеют распределение (1).При подготовке устройства к работе в рассматриваемом режиме на его первую группу входов 17 подают двоичный код Й, на вторую группу входов управления 18 - двоичный код гл, определяющие соответственно значения а и число щ импульсов в сериях. На пятый вход управления 21 (Режим) подают сигнал высокого логического уровня, после чего на третьем входе управления 19 формируется отрицательный импульс, который, проходя через первый элемент И 10, обеспечивает установку триггеров 5 в начальное (нулевое) состояние, С этого момента нулевые выходные сигнал триггеров 5 блокируют прохождение случайных импульсов потоков в на...

Устройство для формирования тестов

Загрузка...

Номер патента: 1800458

Опубликовано: 07.03.1993

Авторы: Лабичев, Андреев, Щербаков, Водовозов

МПК: G06F 11/26

Метки: тестов, формирования

...12 данных любой детерминированный заранее рассчитанный тест. Вход 1 ПУСК в этом случае выполняет функцию входа синхронизации устройства.Режим формирования псевдослучайного теста предваряет установка на входе 16 единичного уровня сигнала и запись в счетчик 1.1 в блоке 1 управления кода, определяющего количество тест-слов псевдослучайного теста. Количество тест слов определяется разностью максимального кода счетчика 1.1 и начального кода. Коротким единичным импульсом на входе 14 ПУСК устройства устанавливается в единичное состояние триггер 1.3 в блоке 1, чем разрешается прохождение импульсов с выхода синхрогенератора 1,2 через первый элемент И 1,5 на вход адресного счетчика 1.6, Одновременно через второй элемент 1,10 И названный импульс...

Сигнатурный анализатор

Загрузка...

Номер патента: 1756890

Опубликовано: 23.08.1992

Авторы: Водовозов, Андреев, Лабичев, Малинов

МПК: G06F 11/00

Метки: сигнатурный, анализатор

...рабочий режим: Е 1 = 0 (вход 21),Е 2 = 1 (вход 22),Названными сигналами заблокированрежим счета счетчика 10. Мультиплексор 4 передает информацию с первого входа на .выход, мультиплексор 5 - с второго входа на выход. Во втором режиме разностью макси. мального кода счетчика 2 и кода К (Кмакс -К) определяется количество характеристи-; ческих порождающих полиномов, участвующих в синтезе псевдослучайного теста.Произведение Х (Кмакс К) Определяет коли:чество тактов формирования сигнатуры. Кодом У определен номер одного иэ информационных входов 29, сигнатурэ ин- формационной последовательности которого формируется в ячейке с одноименным адресом в третьем банке блока 11,Пуск анализатора и циклограмма обращения к трем банкам памяти...

Устройство для измерения частоты следования импульсов

Загрузка...

Номер патента: 1698819

Опубликовано: 15.12.1991

Авторы: Лабичев, Перов

МПК: G01R 23/10

Метки: частоты, импульсов, следования

...перепада импульса синхронизации и будет записан в одну из соседнихячеек ОЗУ 5 (фиг. 2 в,г),Реверсивный счетчик 2 подсчитывает разность частот сигналов на его входах и код разности Мх поступает на выходную шину 9 и вход функционального преобразователя 3, На выходе функционального преобразователя 3 формируется сигнал Е(Кх) (фиг,2 д), определяющий текущее значение коэффициента пересчета счетчика 4. В процессе первого цикла заполнения ОЗУ 5 передача информации из него на вычитающий вход реверсивного счетчика 2 блокируется низким уровнем сигнала, воздействующим с выхода компаратора 11 на первый вход элемента И 12(фиг.2 е), обусловленным нулевым значением содержимого регистра 10, В этих условиях содержимое ОЗУ 5 на момент...

Устройство для обмена информацией

Загрузка...

Номер патента: 1695316

Опубликовано: 30.11.1991

Авторы: Кагукина, Щербаков, Андреев, Лабичев

МПК: G06F 13/00

Метки: обмена, информацией

...записанной в блок 18 группы из трех слов. Алгоритм реализации режима;45 представляется в следующем виде:1. Формирование Н-сигнала "Сброс" навходе 23.2. Установка сигналов АО = 1;А 1 = О. 3, Установка на входах 29 кода К = 3.4.Формирование Н-импульса Ск на входе 30,5. Формирование сигнала "Пуск" на входе 22. Сигналами АО = 1; А 1 = 0 выбирается второй банк блока 10 постоянной памяти, вкотором размещена циклограмма режима ."Передача" (фиг.З). Единичный сигнал навтором выходе регистра 12 разрешает передачу с вторго входа коммутатора 17 на выход, а на пятом выходе обеспечивает режим чтения блока 18 оперативной памяти. Каждый прочитанный бит сопровождается синхроимпульсом Спп приема-передачи (девятый выход регистра 12), каждому...

Устройство для измерения частоты следования импульсов

Загрузка...

Номер патента: 1626181

Опубликовано: 07.02.1991

Авторы: Перов, Лабичев

МПК: G01R 23/10

Метки: частоты, импульсов, следования

...в опрошенную ячейку.Следующий тактовый импульс вновьизменяет содержимое счетчика 4 с управляемым коэффициентом пересчета,обеспечивая новый цикл работы оперативного запоминающего устройства 5Совместная работа триггера 6 и элемента ИЛИ 7 исключает потери информации при записи сигналов в адресуемыеячейки оперативного запоминающегоустройства 5. По приходу положитель"ного потенциала входного импульса напервый вход элемента ИЛИ 7 на еговыходе, соединенном с информационнымвходом оперативного запоминающегоустройства 5, формируется сигнал высокого логического уровняПри условии, что длительность импульса навыходе генератора тактовых импульсов1 не превосходит длительности импуль"сов входного потока, а период импульсов синхронизации не...

Устройство для контроля цифровых блоков

Загрузка...

Номер патента: 1587515

Опубликовано: 23.08.1990

Авторы: Моторин, Водовозов, Белов, Сиротюк, Лабичев, Сачков, Андреев

МПК: G06F 11/26

Метки: цифровых, блоков

...Информация, записанная в регистры блока 23, дублируется в ячейках памяти 17.Анализ реакций объекта контроля осуществляется при М = 22-37 (01 0110- 10 0101) .При этом сигналами 1,= 0 и 1 = 0 обеспечивается передача данных с выходов блока 4 мультиплексоров через коммутатор 6 линий связи на внешнюю шину данных. Сигналом У выбирается шинный формирователь 28 в блоке 4 мультиплексоров. Код У,У У У соответствует адресу байта, передаваемого с входов блока 4 мультиплексоров на внешнюю шину данных. Изменение кода управления М от 22 до 37 позволяет последовательно вывести на внешнюю шину данных полную информацию о состоя" нии входов-выходов объекта контроля,Для начальной установки генератора 16 псевдослучайных кодов в блоке 2 задания тестовых...

Устройство для формирования тестов

Загрузка...

Номер патента: 1573457

Опубликовано: 23.06.1990

Авторы: Лабичев, Водовозов, Сачков, Белов, Андреев

МПК: G06F 11/26

Метки: формирования, тестов

...вывод коца из микроЭВМ, приходит по синхровходу устройства 23 на вход синхронизации блока 4.управления и от" туда поступает на входы коммутатора 32, Единичный сигнал с выхода таймера 33 присутствует на входе управления коммутатора 32 и обеспечивает прохождение синхроимпульса с входов коммутатора 32 на выходы у 4 и у 5 блока 4 управления, Далее синхроимпульс в виде сигнапа у 4 блока 4 управления прихо" дит на вход синхронизации регистра 5 и своим передним фронтом производит запись параллельной информации в регистр 5. Код. с адресных входов устройства 27 записывается в регистр 5 и с его выходов приходит на адресные входы блоков 2 и 9, При наличии сигнала низкого уровня на входах управления блоков 2, 7, 9, 17 блоки 2 и 9 нахо- дятся в...

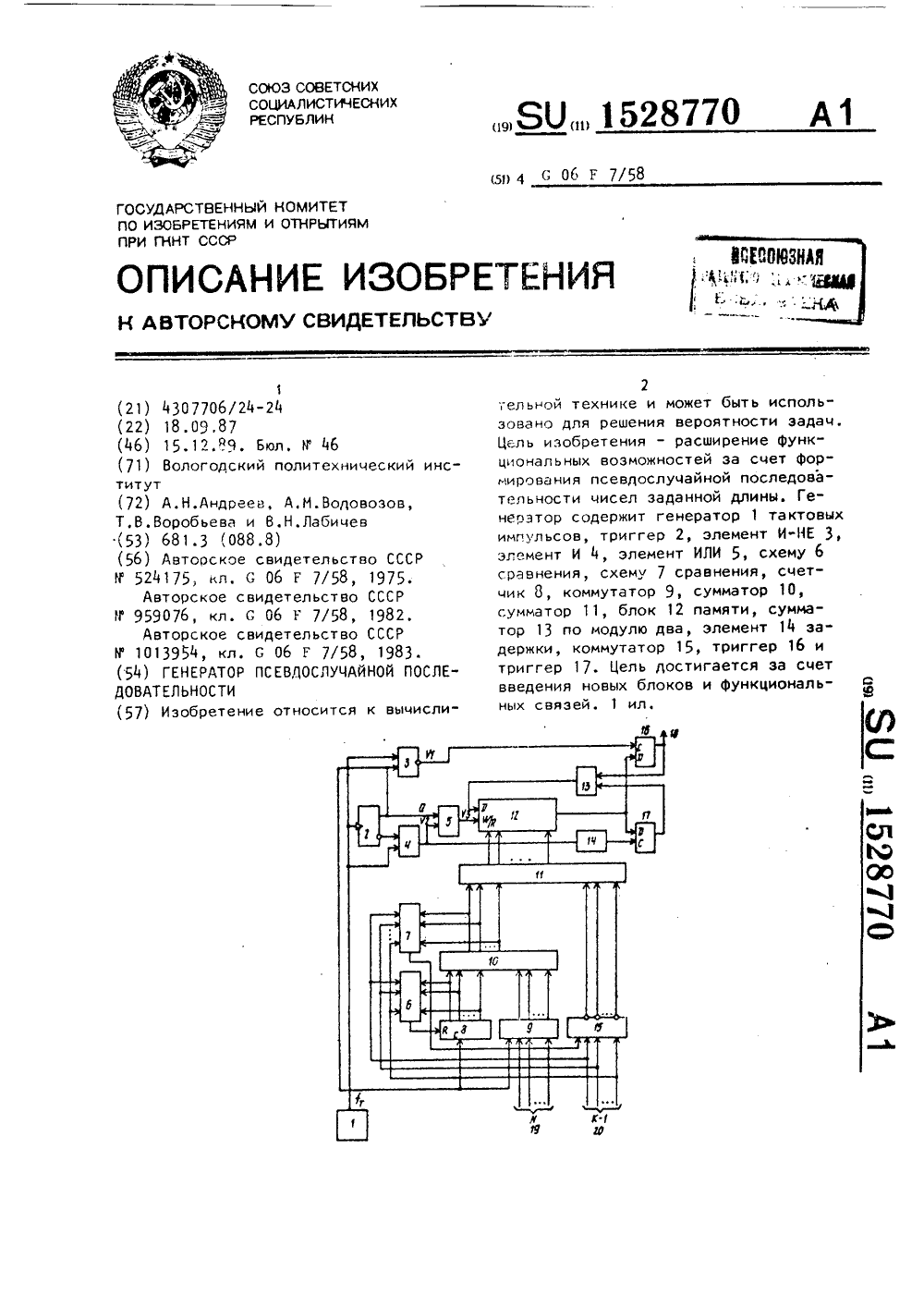

Генератор псевдослучайной последовательности

Загрузка...

Номер патента: 1528770

Опубликовано: 15.12.1989

Авторы: Воробьева, Лабичев, Водовозов, Андреев

МПК: G06F 7/58

Метки: последовательности, псевдослучайной, генератор

...и на информационный вход триггера 17 поступает содержимое ячейки с адресом Г 1+Г. Элемент 11 задержки обеспечивает задержку подачи импульса записи на вход синхронизации триггера 17 на время .", превосходящее суммарное время переключения первого 10 и второго 11 сумматоров и выборки иэ блока 12 памяти, по истечении которого сигнал с выхода блока 12 памяти запоминается триггером 17. На выходе сумматора 13 по модулю "два" формируется двоичное число, определяемое содержимым триггеров 16 и 17, Соответственно, по окончании импульса Ч 2 на выходе элемента ИЛИ 5 формируется сигнал логического нуля; блок 12 памяти переводится в режим записи информации и происходит запись числа с выхода сумматора 13 по модулю ндаан в ячейку памяти с номером...

Многовходовой сигнатурный анализатор

Загрузка...

Номер патента: 1478220

Опубликовано: 07.05.1989

Авторы: Андреев, Воробьева, Белов, Сачков, Лабичев, Водовозов

МПК: G06F 11/25

Метки: сигнатурный, многовходовой, анализатор

...блок 3 оперативной памяти устанавливается в режим чтения, По окончании импульса на входе 22 шифратор 2 снимает сигнал установки нуля со счетчика 2 и формирует на выходах 14-16 последовательности прямоугольных импульсов40 (фиг,3), При этом последовательности на выходах 15 и 6 совпадают с тактовой последовательностью на входе 24 шифратора 21, а сигнал на выходе 4 является инверсией тактовой последовательности, В результате во время действия каждого импульса тактовой последовательности блок 3 работает в режиме чтения, по заднему фронту каждого тактового импульса регистр 4 осуществляет запись информации с вы 50 ходов блока 3 оперативной памяти, после каждого тактового импульса блок 3 переходит в режим записи и цо выбранному счетчиком...

Устройство для управления -фазным шаговым двигателем

Загрузка...

Номер патента: 1439730

Опубликовано: 23.11.1988

Авторы: Перов, Дурнов, Лабичев

МПК: H02P 8/12

Метки: фазным, шаговым, двигателем

...сдвигающего регистра . Единичный сигнал элемента 2 ИИЛИ 10 разрешает формирование на выходе элемента ЗИ б импульса, равноге по длительности тактовому, Нулевые сигналы элементов ЗИ 17-19 обусловлены нулевымсостоянием восьмого, десятого и двенадцатого разрядов сдвигающего регистра 1. Нулевые сигналы элементовЗИ 14 и 15 определяются нулевыми выходными сигналами элементов 2 ИИЛИ8 и 9, обусловленными инвертированием единичного сигнала третьего и пятого разрядов сдвигающего регистра 1.Второй импульс сдвигает циркулирующие в соседних разрядах единицыв разряды третий-седьмой, при этомна выход первой группы поступаютединичные сигналы с четвертого и шестого разрядов регистра, На всех выходах элементов ЗИ 14-19 вырабатываются нулевые...

Генератор псевдослучайных сигналов

Загрузка...

Номер патента: 1437974

Опубликовано: 15.11.1988

Авторы: Сачков, Водовозов, Андреев, Лабичев, Белов

МПК: H03K 3/84

Метки: генератор, псевдослучайных«, сигналов

...полинома,Ффразмещенными по одноименному адресуПЗУ 8. Поскольку обращение к другимячейкам ОЗУ 4 (кроме выбранной ячейки) не производится, остальные ячейки сохраняют свое состояние, котороеслужит начальными условиями при обращении к ннм в процессе работы устройства,Первоначальная установка начальных условий по адресам ОЗУ 4 обеспечивается подачей на управляющий входмультиплексора 3 сигнала логическогонуля, в результате чего обратнаясвязь генератора размыкается, и навходы ОЗУ 4 коммутируются сигналы свходов первой группы информационныхвходов мультиплексора 3, подключенныхк второй группе 11 шин устройства,Следовательно, при нулевом потенциале на шине 1 тактовых импульсов обеспечивается запись данных с первойгруппы информационных...

Устройство для контроля логических блоков

Загрузка...

Номер патента: 1432529

Опубликовано: 23.10.1988

Авторы: Лабичев, Водовозов, Андреев, Белокопытов

МПК: G06F 11/26

Метки: блоков, логических

...сигнал,поступающий через элемент И-НЕ 12 на синхровход генератора 7 тестов. Последний изменяет свое состояние и устанавливает на выходах следующую тестовую комбинацию. Процесс опроса с помощью мультиплексора 2 блока 1 повторяется. Сигнатурный анализатор 3 продолжает формирование обобщеннойсигнатуры, Процесс формирования обобщенной сигнатуры объекта контроля продолжается до тех пор, пока не будут исчерпаны 2 -1 тестовых комби 5 наций генератора 7 тестов (где 1 счисло тестов) и счетчик 4 не сформирует кратковременный Ь-активный сигнал, устанавливающий триггер 14 в единичное состояние, чем блокируется 10 прохождение синхроимпульсов с генератора 15 на суммирующий вход счетчика 4 и через элемент И-НЕ 11 и элемент 13 задержки на синхровход...

Устройство для определения передаточной функции динамического звена

Загрузка...

Номер патента: 1432466

Опубликовано: 23.10.1988

Автор: Лабичев

МПК: G05B 23/02

Метки: функции, передаточной, звена, динамического

...Отрицательный перепад сигнала на первом выходе триггера 3 приводит к увеличению на единицу содержимого делителя 4 частоты и записи в накапливающий сумматор 6 двоичного сигнал Е соответствующего текущему значению переходной функции У(С) в моментГот начала подачи управляющего сигнала 1(г) . Одновременно положительный перепад сигнала на втором выходе триггера 3 воздействует на второй вход управления управляющевычислительного блока 7, инициируя . формирование на его втором выходе положительного импульса длительностью Т.Поскольку воздействие на вход управления генератбра 1 тестовых сигна-. лов сигнала логического нуля с.первого выхода триггера 3 приводит к запрету формирования управляющего сигнала 1, за время Т сигнал на выходе...

Сигнатурный анализатор

Загрузка...

Номер патента: 1427370

Опубликовано: 30.09.1988

Авторы: Андреев, Белов, Лабичев, Сачков, Водовозов

МПК: G06F 11/25

Метки: анализатор, сигнатурный

...и процесс повторяется до тех пор, пока на выходе старшего разряда счетчика 4 не установится уровень единичного потенциала, чем блокируется прохождение синхроимпульсов на выход элемента ИЛИ-НЕ 5. Разрядностью счетчика 4 определяется цикл формирования сигнатуры во всех режимах. После окончания цикла в ре70 Формула изобретенияСигнатурный анализатор, содержа" щий К регистров сдвига разрядностью К, где К - степень образующего поли- нома, и первую группу из К сумматоров по модулю два, причем входы сумматоров по модулю два первой группы образуют первую группу информационных входов анализатора, выход -го (1( К) сумматора по модулю два первой группы соединен с информационным входом последовательной записи -го регистра сдвига, разрядные выходы...

Формирователь импульсов

Загрузка...

Номер патента: 1283954

Опубликовано: 15.01.1987

Авторы: Матюшанов, Шутков, Лабичев

МПК: H03K 5/06

Метки: формирователь, импульсов

...изобретения - расширение 5 функциональных возможностей за счет получения многоканальности и уменьшения времени восстановления.На фиг. 1 приведена электрическая функциональная схема формирователя; 10 на фиг. 2 - временные диаграммы, поясняющие его работу.Формирователь импульсов содержит входную шину 1, соединенную с первым входом первого элемента ИЛИ-НЕ 2, выход которого соединен с 1-входом триггера 3, а второй вход - с первой выходной шиной 4 и выходом первого элемента ИЛИ 5, первый вход которого соединен с прямым выходом триггера 3 и входом элемента 6 задержки, а второй вход - с первым входом второго элемента ИЛИ-НЕ 7, первыми входами элементов ИЛИ 8, второй выходной ши, 25 ной 9 и выходом элемента 6 задержки, промежуточные...

Устройство для определения передаточной функции динамического звена

Загрузка...

Номер патента: 1262454

Опубликовано: 07.10.1986

Авторы: Полянский, Лабичев

МПК: G05B 23/02

Метки: динамического, звена, передаточной, функции

...оси абцисс на Я=),в результате чего) аппроксимация новой табличной зависимости , У (Я) аналитическим выражением производится уже в функции Б и совпадает с передаточной функцией динами, ческого звена.При подготовке устройства для определения передаточной функции ди.намического звена к работе триггер 6, делитель 10 частоты и накапливающий сумматор 8 устанавливают в нулевое состояние, настраивают заданный уровень и длительность сигнала 1 на выходе генератора 1 тестовых сигналов. В память управляюще-вычислительного блока 9 записывают значение двоичных кодовых ком-бинаций, соответствующих математическому ожиданию о) частоты следования импульсов на выходе управляемого генератора 5 импульсов. В прог:=ссе работы устройства на выходе ге....

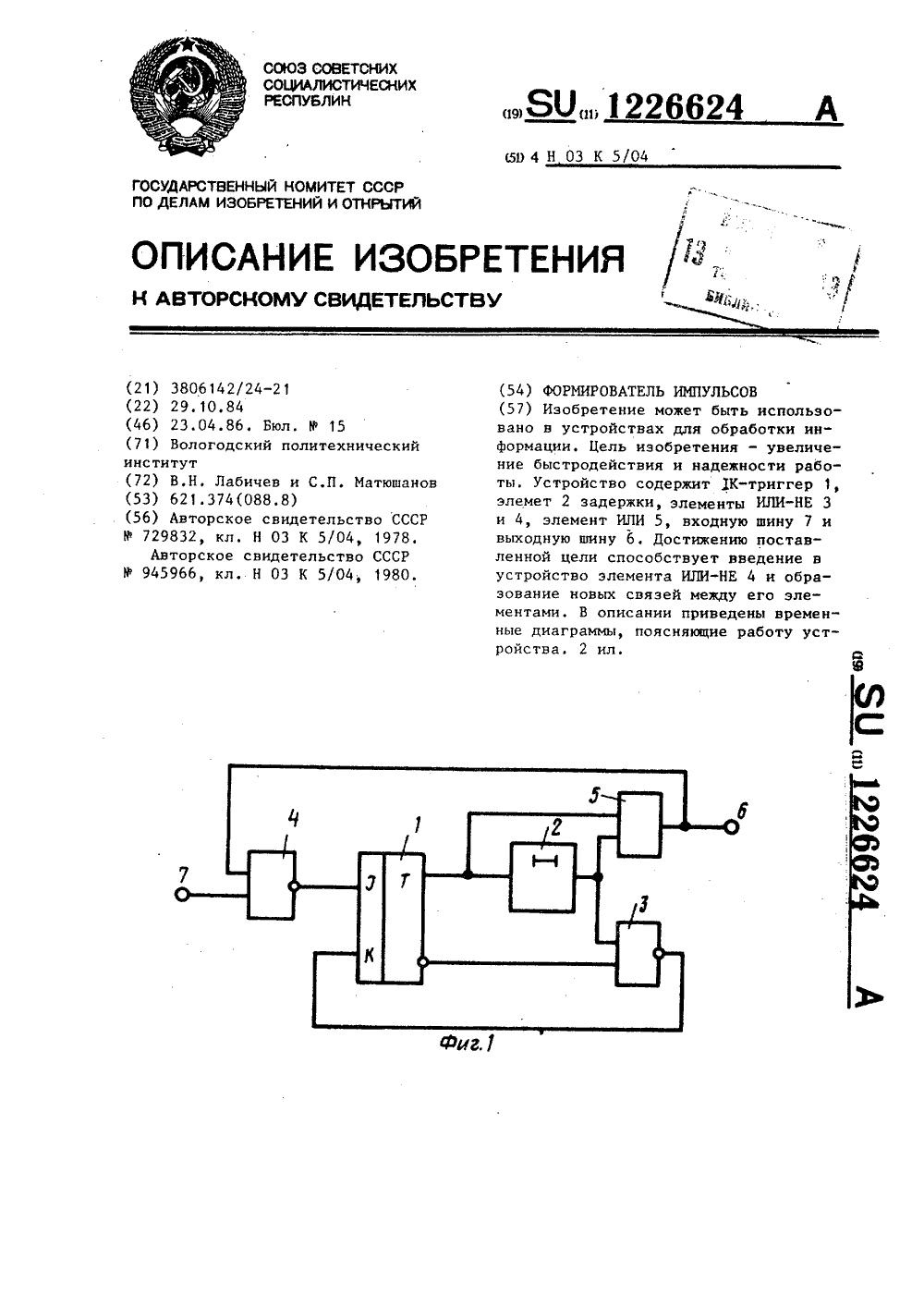

Формирователь импульсов

Загрузка...

Номер патента: 1226624

Опубликовано: 23.04.1986

Авторы: Матюшанов, Лабичев

МПК: H03K 5/04

Метки: импульсов, формирователь

...(Фиг. 2),на входной шине 7 фиг,2 а)присутствует уровень логического"О", на входе элемента 4 и инверсномвыходе триггера 1 - уровень логической 1, При поступлении на входную зшину 7 входного импульса, на выходеэлемента(Фиг. 2 8 ) появляется уровень логического "0", что обеспечивает установку триггера 1 в единичное состояние. уровень логической"1" с прямого вьгхода триггера 1 пода -ется на вход элемента 2 задержки ина второй вход элемента 5, что обеспечивает появление уровня логической"1" на выходе элемента 5 и уровня Млогического "О" на выходе элемента 4.Одновременно уровень логического"О" с инверсного выхода триггераподается на первый вход элемента 3,при этом на выходе этого элемента появляется уровень логической "1", что...

Многоканальный формирователь одиночных импульсов

Загрузка...

Номер патента: 1164870

Опубликовано: 30.06.1985

Авторы: Полянский, Лабичев, Матюшанов

МПК: H03K 5/01

Метки: одиночных, импульсов, многоканальный, формирователь

...подключены к входам многонходового элемента И, выход которого соединен с первым входом триггера, второй вход которого подключен к шине синхроимпульсов, при этом выход элемента И-НЕ соединен с единичным входом счетного триггера, единичный выход которого подключен к другому входу элемента И, выход которого соединен также со вторым входом двухвходового элемента ИЛИ.На фиг. 1 представлена функциональная схема устройства; на фиг.2- временные диаграммы его работы.Многоканальный формирователь одиночных импульсов содержит двухпоФзиционные переключатели 1, (где "аб" - нормально замкнутые (первые) контакты переключателей, "бв" нормально разомкнутые ( вторые ) контакты переключателей ), элементы 2 ИЛИ, триггеры 3, выходные элементы 4 ИНЕ, выходы...

Генератор псевдослучайной последовательности

Загрузка...

Номер патента: 1013954

Опубликовано: 23.04.1983

Авторы: Водовозов, Лабичев

МПК: G06F 7/58

Метки: генератор, псевдослучайной, последовательности

...последовательности, содержащий генератор тактовых импульсов, счетчик,сумматор по модулю два, выход которого соединен с информационным входом блока памяти, введены коммутатор, параллельный сумматор, дваР-триггера, Т-триггер, два элемента И и элемент ИЛИ, выход которогосоединен с управляющим входом бло- . 60ка памяти, выход которого соединенс Р-входами Р-триггеров, выходыкоторых соединены со входами сумматора по модулю два соответственно,выход генератора .тактовых импульсов 65 соединен со входом Т-триггера и с первыми входами первого и второго элементов И, выходы которых соединены с С-входами соответствующих Р-триггеров, прямой выход Т-триггера соединен с управляющим входом коммутатора, с первым входом элемента ИЛИ и со вторым входом...

Делитель частоты следования импульсов

Загрузка...

Номер патента: 1003350

Опубликовано: 07.03.1983

Авторы: Лабичев, Водовозов

МПК: H03K 21/06

Метки: следования, частоты, делитель, импульсов

...каждого импульса счетчик 1 изменяет свое состояние ипроисходит последовательный опрос всех ячеекблока 2. Импульс на выходе блока 2(фиг, 2 в) соответствует состоянию опрашива 40емой ячейки памяти, Этот импульс суммируется в сумматоре 3 с импульсом, поступаю.щим с выхода триггера 5 (фиг, 2 г), на вы.ходе сумматора 3 формируется импульс сум.мы (фиг, 2 д) и импульс переноса (фиг, 2 е). 45По окончании импульса 1 на выходеустройства происходит запись суммы втриггер 4 (фиг. 2 ж) и импульс переносав триггер 5 (фиг, 2 г), а импульс с выходатриггера 4 переписывается в ту же опрашиваемую ячейку блока 2. Эпюры 2 д и 2 и соответствуют сигналам соответствующих состоянийячеек блока 2. Во время записи информациив блок 2 на его выходе присутствует...

Генератор случайных чисел

Загрузка...

Номер патента: 962932

Опубликовано: 30.09.1982

Авторы: Лабичев, Водовозов

МПК: G06F 7/58

Метки: генератор, случайных, чисел

...3 частоты и генератора 4 тактовых импульсов, выход которого соединен с входом генератора 2 равномерно распределенных случайных чисели управляемого делителя 3 частоты,входы которого являются входами генератора,Генератор работает следующим образом,Сигнал Е с выхода генератора 4поступает на сч.тный вход управляемого делителя 3 частоты, вход синхронизации генератора 2 случайных чисели вход управления считыванием-записью блока 1 памяти. Каждый тактовыйимпульс, поступающий на вход синхронизации Я -разрядного генератораслучайных чисел, обеспечивает формирование на его выходах, соединенныхс адресчыми шинами оперативного запоминающего устройства, М -разрядного случайного числа, определяющегоадрес опрашиваемой ячейки памяти.Тот же импульс,...

Генератор псевдослучайной последовательности

Загрузка...

Номер патента: 959076

Опубликовано: 15.09.1982

Авторы: Лабичев, Водовозов

МПК: G06F 7/58

Метки: последовательности, генератор, псевдослучайной

...со входом блока 1 памяти, входы которого соединены с выходамисчетчика 4, элемента 5 задержки игенератора б тактовых импульсов, вы-.ход которого соединен также со входами регистра 2 сдвига., счетчика 4и элемента 5 задержки.Генератор работает следующим образом,Сигнал 1 т с выхода генератора бпоступает на счетчик 4, регистр 2сдвига и на вход считывания блока 1памяти. Каждый тактовый импульс, поступающий на вход счетчика 4, увеличивает на единицу код на его разрядных выходах, тем саьым изменяя адрес опрашиваемой ячейки блока. Тем .же импульсом осуществляется считывание содержимого выбранной ячейкина информационный вход регистра 2 40сдвига и сдвиг числа, записанного .врегистре сдвига. На выходе сумматора по модулю два формируется...
