Формирователь импульсов

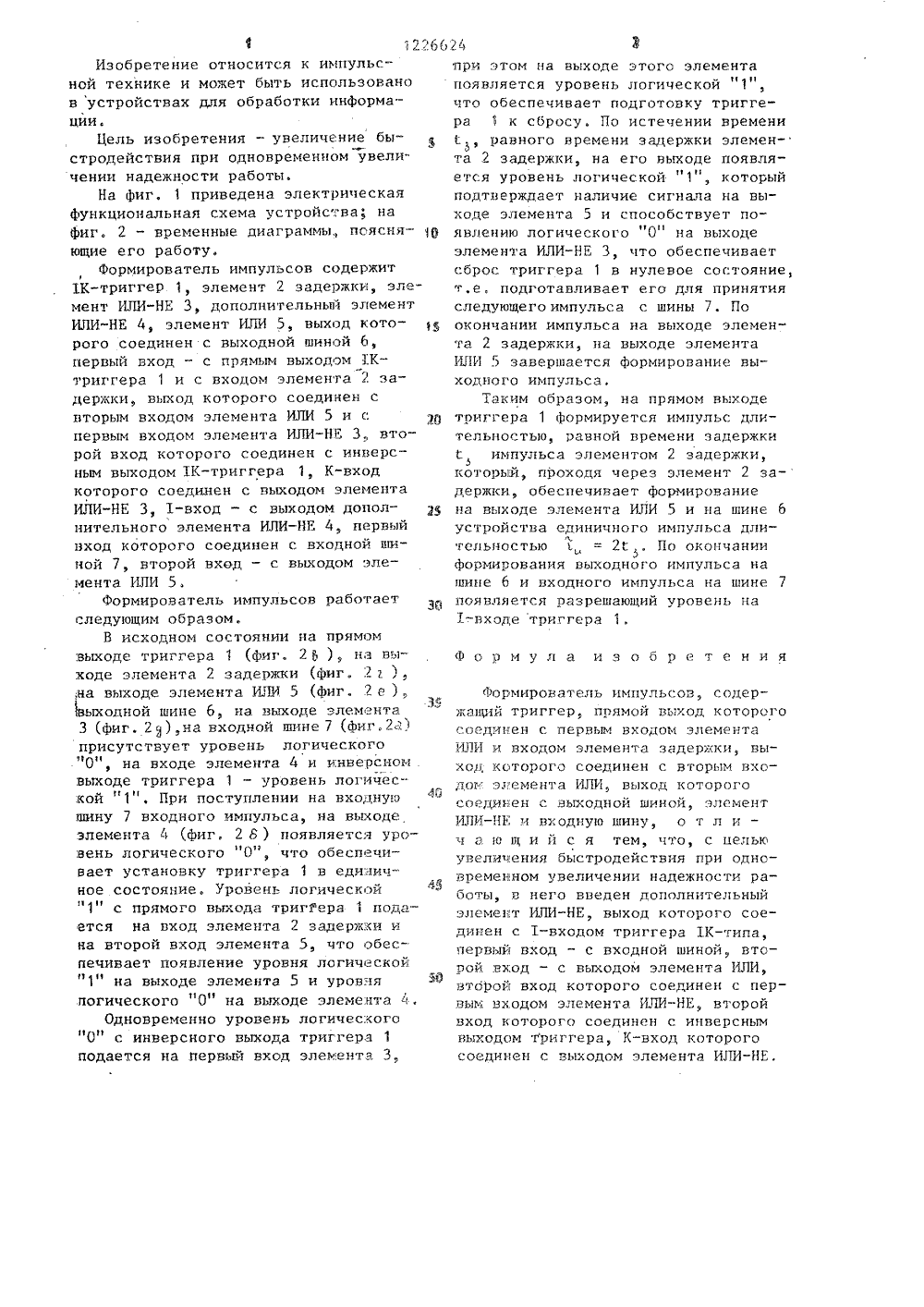

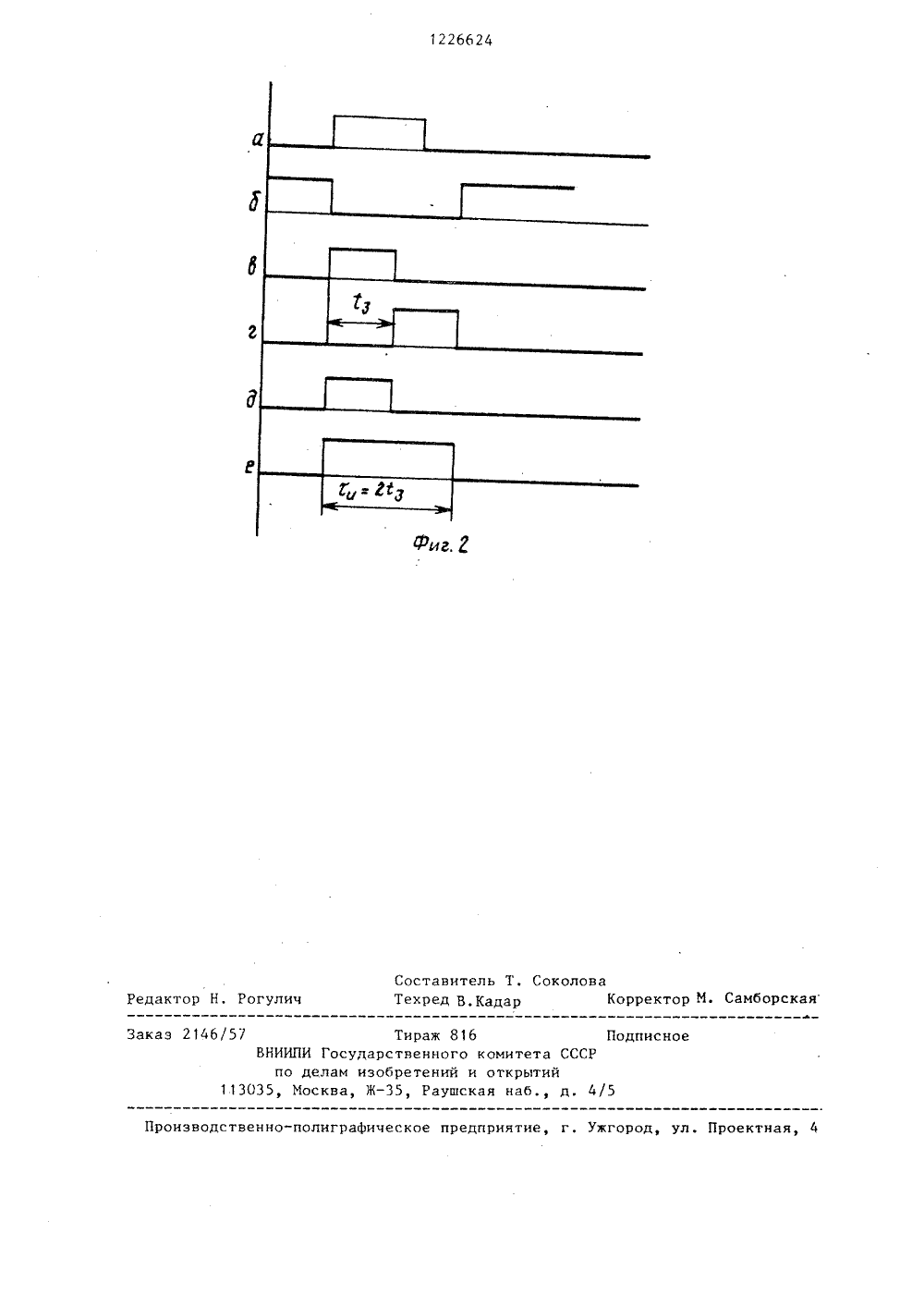

: ю/ ОЛИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ъв Ж 1 ф ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) Авторское свидетельство СССРУ 729832, кл. Н 03 К 5/04, 1978.Авторское свидетельство СССРВ 945966, кл. Н 03 К 5/04, 1980.(57) Изобретение может быть использовано в устройствах для обработки информации, Цель изобретения - увеличение быстродействия и надежности работы. Устройство содержит 2 К-триггер 1,элемет 2 задержки, элементы ИЛИ-НЕ 3и 4, элемент ИЛИ 5, входную шину 7 ивыходную шину 6. Достижению поставленной цели способствует введение вустройство элемента ИЛИ-НЕ 4 и образование новых связей между его элементами. В описании приведены временные диаграммы, поясняющие работу устройства. 2 ил.1 22 ббИзобретение относится к импульсной технике и может быть использованов устройствах для обработки инФормации.Цель изобретения - увеличение быстродействия при одновременном увеличении надежности работы.На Фиг. 1 приведена электрическаяФункциональная схема устройства", наФиг. 2 - временные диаграммы псясня рющие его работу.Формирователь импульсов содержит1 К-триггер 1, элемент 2 задержки, элемент ИЛИ-НЕ 3, дополнительный элементИЛИ"НЕ 4, элемент ИЛИ 5, выход кото- ерого соединен с выходной шиной б,первый вход - с прямым выходом 1.Ктриггера 1 и с входом элемента 2 задержки, выход которого соединен свторым входом элемента ИЛИ 5 и спервым входом элемента ИЛ 4-НЕ 3 второй вход которого соединен с инверс ным выходом 1 К-триггера 1, К-входкоторого соединен с выходом элементаИЛИ-НЕ 3, 1-вход - с выходом допол- днительного элемента ИЛИ-НЕ 4, первыйвход которого соединен с входной шиной 7, второй вход - с выходом элемента. ИЛИ 5,Формирователь импульсов работаетследующим образом,В исходном состоянии на прямомвыходе триггера 1 (Фиг, 2 б ), на выходе элемента 2 задержки Фиг, 2 ь ),на выходе элемента ИЛИ 5 (Фиг, 2 е )1 ф"холной шине б, на выходе элемента3 (Фиг. 2),на входной шине 7 фиг,2 а)присутствует уровень логического"О", на входе элемента 4 и инверсномвыходе триггера 1 - уровень логической 1, При поступлении на входную зшину 7 входного импульса, на выходеэлемента(Фиг. 2 8 ) появляется уровень логического "0", что обеспечивает установку триггера 1 в единичное состояние. уровень логической"1" с прямого вьгхода триггера 1 пода -ется на вход элемента 2 задержки ина второй вход элемента 5, что обеспечивает появление уровня логической"1" на выходе элемента 5 и уровня Млогического "О" на выходе элемента 4.Одновременно уровень логического"О" с инверсного выхода триггераподается на первый вход элемента 3,при этом на выходе этого элемента появляется уровень логической "1", что обеспечивает подготовку триггерак сбросу. По истечении времениравного времени задержки элемента 2 задержки, на его выходе появляется уровень логической "1", который подтверждает наличие сигнала на выхоце элемента 5 и способствует появлению логического 0" на выходе элемента ИЛИ-НЕ 3, что обеспечивает сброс триггера 1 в нулевое состояние, т.е, подготавливает его для принятия следующего импульса с шины 7. По окончании импульса на выходе элемента 2 задержки, на выходе элемента ИЛИ 5 завершается Формирование выходного импульса,Таким образом, на прямом выходетриггера 1 Формируется импульс длительностью, равной времени задержкиимпульса элементом 2 задержки,который, проходя через элемент 2 задержки, обеспечивает Формированиенг выходе элемента ИЛИ 5 и на шине бустройства единичного импульса длилительностью ь = 2 С . По окончанииФормирования выходного импульса нашине б и входного импульса на шине 7появляется разреыающий уровень на1-.входе триггера 1.Фсрмула изобретенияФормирователь импульсов, содержащий триггер, прямой выход которого соединен с первым входом элемента ИЛИ и входом элемента задержки, выход ксторого соединен с вторым вхсдо элемента ИЛИ выход которого соедикен с выходной шиной, элемент ИЛИ вч входную шину О т л и ч а ю щ и й с я тем, что, с целью увеличения быстродействия при однсвременном увеличении надежности работы, в него введен дополнительный элемент ИЛИ-НЕ, выход которого соединен с 1-входом триггера 1 К-кипа, первый вход - с входной шиной, втоРой вход - с выходом элемента ИЛИ, второй вход которого соединен с первым входом элемента ИЛИ-НЕ, второй вход которого соединен с инверсным выходом риггера, К-вход которого соединен с выходом элемента ИЛИ-НЕ.1226624 ставитель Т. Соколохред В,Кадар Корректор М. Самборска Редактор Н. Рогулич ПодписноеССР Тираж 816 НИИПИ Государственного комитета С по делам изобретений и открытий 5, Москва, Ж, Раушская наб., д, 4/
