Способ формообразования трубчатых изделий и устройство для его осуществления

Номер патента: 1317752

Опубликовано: 20.11.1996

Авторы: Колобков, Бурдуков, Сергеев, Строжков, Чаплыгин, Сидоренко

МПК: B21D 26/02

Метки: формообразования, трубчатых

1. Способ формообразования трубчатых изделий, при котором внутрь полой заготовки вводят оправку с профилированной рабочей поверхностью, производят формообразование требуемого профиля на внутренней поверхности заготовки путем гидравлического обжатия и отделение готового изделия от оправки, отличающийся тем, что, с целью повышения производительности путем сокращения времени отделения готового изделия от оправки, отделение готового изделия от оправки осуществляют путем подачи жидкости под давлением между изделием и оправкой.2. Устройство для формообразования трубчатых изделий, содержащее коаксиально установленные между собой оправку с профилированной рабочей поверхностью и кожух в виде цилиндрического стакана с каналом для подачи...

Устройство для центрирования оптического волокна в наконечнике

Номер патента: 1697529

Опубликовано: 10.04.1996

Авторы: Макарова, Чаплыгин

МПК: G02B 6/24

Метки: оптического, центрирования, волокна, наконечнике

УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ ОПТИЧЕСКОГО ВОЛОКНА В НАКОНЕЧНИКЕ, содержащее втулку, одна часть внутренней поверхности которой выполнена под наконечник, а другая часть в виде конуса, внутри которого расположены центрирующие шарики, причем в вершине конуса выполнено отверстие под волокно, а ось втулки совмещена с осью наконечника, отличающееся тем, что, с целью расширения диапазона диаметров центрируемых волокон, в него введены дополнительные шарики, шайба и прижимной винт, при этом шайба установлена между дополнительными шариками и прижимным винтом, вершина конуса обращена к наконечнику, центрирующие и дополнительные шарики расположены в два ряда по три в каждом ряду, а центры шариков каждого ряда расположены в плоскости, перпендикулярной...

Многоконтактный оптический соединитель

Номер патента: 1695762

Опубликовано: 10.04.1996

Автор: Чаплыгин

МПК: G02B 6/36

Метки: соединитель, оптический, многоконтактный

МНОГОКОНТАКТНЫЙ ОПТИЧЕСКИЙ СОЕДИНИТЕЛЬ, состоящий из штеккера и гнезда, выполненных в виде корпуса и обоймы с отверстиями под оптические наконечники, каждый из которых в гнезде подпружинен в продольном направлении, отличающийся тем, что, с целью упрощения конструкции, корпус выполнен из основания и двух боковых крышек, причем основание выполнено с плоскими боковыми поверхностями и пазами, расположенными на боковых поверхностях со стороны обоймы соосно с отверстиями обоймы, а наконечники в штеккере установлены с возможностью перемещения в поперечном направлении.

Способ получения высокотемпературного сверхпроводникового материала системы bi-pb-sr-ca-cu-o

Загрузка...

Номер патента: 1805802

Опубликовано: 27.03.1996

Авторы: Дербенева, Пожарский, Гурова, Цейтлин, Григорашвили, Чаплыгин

МПК: H01L 39/24

Метки: bi-pb-sr-ca-cu-o, сверхпроводникового, высокотемпературного, системы

...заключается в повышении химической однородности. высокотемпературного сверхнроводника и упрощении процесса,Это достигается благодаря тому, что к смеси оксидов висмута и меди и нитратов стронция и кальция, а также оксида или нитрата свинца добавляется концентрированная азотная кислота в количестве, не достаточном для образования средних нитратов, но достаточном для получения шликера со сметанообраэной консистенцией, Благодаря тому, что шликер не расслаивается и не образуется жидкость, которая может проникать сквозь стенки огнеупорного тигля, операции смешения и приготовления шликера проводятся непосредственно в алундовом тигле и применение посуды из драгоценных металлов исключается.Роль азотной кислоты заключается в активации...

Способ формирования эталонного сигнала для управления компенсатором мощности искажения

Загрузка...

Номер патента: 1838867

Опубликовано: 30.08.1993

Авторы: Хаммами, Лабунцов, Чаплыгин, Чжан

МПК: H02M 1/14

Метки: компенсатором, мощности, эталонного, искажения, сигнала, формирования

...на выходе избирательного фильтра.Сущность способа заключается в следующем, Потребители, питающиеся от сети с напряжением 9, потребляют несинусоидальный ток 10. Компенсатор мощности искажения формирует ток 11 1, при этом сумма токов 10 и 11 синусоидальна и равна синусоидальному эталонному току 15. Умно- житель 3 формирует текущее произведение сигналов 9 датчика напряжения 1 и датчика тока 2 (сигнал 11), которое интегрируется интегратором 4, сигнал на выходе которого приведен на диаграмме 12, В отстоящие друг от друга на период сети моменты т 1, т 2, тз сигнал интегратора 4 запоминается узлом выборки и хранения (диаграмма 13), Моменты т 1, т 2, тз фиксируются компаратором 8, Разность сигналов (диаграмма 13) правеемоментов ц и 2...

Электромагнитный преобразователь для неразрушающего контроля

Загрузка...

Номер патента: 1838781

Опубликовано: 30.08.1993

Авторы: Чаплыгин, Коноваленко

МПК: G01N 27/90

Метки: неразрушающего, электромагнитный

...12 э 2 изусловий, рассмотренных выше,В работе преобразователь устанавливается на поверхность контролируемого материала 23, устройство управления, входящеев состав блока обработки 20 выдает команду30 на коммутатор 17 и в тангенциальные петлеобраэные обмотки вОзбуждения 12 подается ток с частотой, например 14,одновременно напряжение 014 с выходапетлеобразных обмоток 14 по команде с ус 35 тройства управления блока 20 посредствомкоммутатора 19 поступает в блок 20 обработки выходного сигнала, где сравниваетсяс принятым эталонным значением напряжеНИЯ 014 э 1 (УСтаНОВЛЕННЫМ ПРИ НаотРОйКЕ40 преобразователя), при отличии 014 от эталонного значениЯ 014 э 1 УстРойство Уп Равления блока обработки 20 воздействует наблок 18 источник переменного...

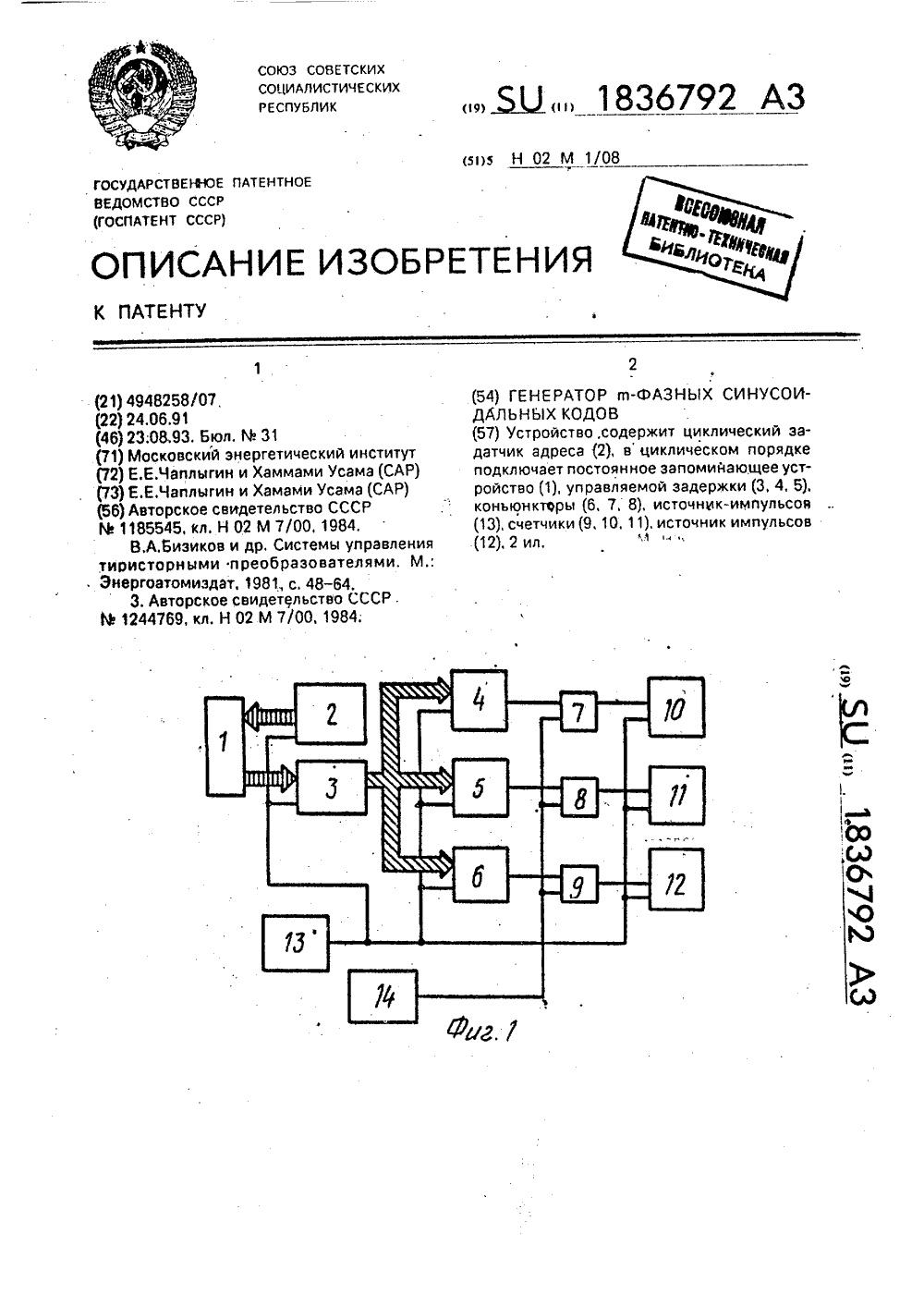

Генератор -фазных синусоидальных кодов

Загрузка...

Номер патента: 1836792

Опубликовано: 23.08.1993

Авторы: Хаммами, Чаплыгин

МПК: H02M 1/08

Метки: генератор, синусоидальных, кодов, фазных

...которого через в-канальный многоразрядный демультиплексор 3 подключается к управляющему входу одного из узлов управляемой задержки. Аналогично друг за другом загружаются все узлы управляемой задержки 4, 5 и 6, причем с каждым последующим импульсом 14 в каждый управляемый узел задержки записывается следующее значение синусоиды. Отрицательные значения синусоиды представлены модулями, Сдвиг нэ угол 2 л/гп между каналами обеспечивается работой циклического задатчика адреса. Таким образом на выходе узлов управляемой задержки 4, 5, 6 формируются сигналы с широтноимпульсной модуляцией Л, 18, 19. Эти сигналы разрешают заполнение счетчиков 10, 11, 12 импульсами источника импульсов, задающих амплитуду, 14 (диаграмма 16). С приходом каждого...

Генератор опорного кода вентильного преобразователя

Загрузка...

Номер патента: 1818666

Опубликовано: 30.05.1993

Авторы: Во, Чаплыгин

МПК: H02M 1/08

Метки: кода, вентильного, генератор, преобразователя, опорного

...сигнал, длина ступени которого в К 0 раз больше периода источника тактовых импульсов 1, 1818666При изменении частоты сети в моментестественной коммутации 1 фиксируемыйкомпаратором сети 8 (диаграмма 16), опорный код не равен нулю (диаграмма 14), Сигнал Коп в момент времени 1 равен сигналурассогласования Красс, причем отрицательные величины фиксируются в дополнительном коде, а положительные- в прямом коде(фиг. 2). Сигнал. рассогласования со счетчика5 переносится в регистр 6, а через интервал,задаваемый узлом задержки 9, происходитустановка всех разрядов счетчика 5 в еди ничное значение, Сигнал Красс вводится ввычислительный узел, который вычисляеткоэффициент деления Ку управляемого делителя частоты 2, Управляемый делитель частоты 2...

Вихретоковое многопараметровое устройство для неразрушающего контроля и матричный накладной вихретоковый преобразователь

Загрузка...

Номер патента: 1816319

Опубликовано: 15.05.1993

Авторы: Коноваленко, Чаплыгин

МПК: G01N 27/90

Метки: вихретоковый, накладной, матричный, многопараметровое, вихретоковое, неразрушающего

...оптимальныеварианты включения секций обмоток и измерительныхобмоток, а также оптимальные значения токов в обмотках возбуждения.Завершив режим настройки преобразователя, приводят его в взаимодействие с контролируемым объектом, реализуя выбранные режимы, анализируют выходные сигналы с помощью микроЭВМ 13 и по результатам анализа определяют контролируемые параметры и выводят их на устройство отображения 14.На фиг.4 - 11 приведены возможные варианты коммутации секций обмоток возбуждения 16 на примере четырех секций. Размещение а зоне возникающих магнитных полей (отличающихся характером распределения топологии поля), измерительных обмоток 17 и 18, позволяет получать большое количество зависимостей выходных напряжений как с отдельных...

Чувствительный элемент датчика водорода

Загрузка...

Номер патента: 1807370

Опубликовано: 07.04.1993

Авторы: Татарченко, Чаплыгин, Фадин, Рошан, Мочалов, Полякова, Громов

МПК: G01N 27/12

Метки: чувствительный, водорода, датчика, элемент

...0,03 мкм может составлять 0,05 - 0,1 с, при температурах 70 - 100 С и высокой чувствительностью в диапазоне от 10 до 0,1объема водорода в смеси. Добавка в сплав Рд - Я ляет улучшить адгезию с твора к диэлектрику существенно повысить на тельного элемента. фБыли изготовлены структуры на подложке из кремния КДБс электродами изматериалов толщиной 0,03-0,05 мкм по технологии, являющейся традиционной для таких структур. 5В качестве подзатворного диэлектрикаиспользовали Я 02 толщиной 0,03 мкм,Чувствительный слой-электрод затворатолщиной 0,03 - 0,05 мкм может быть нанесен на подзатворный диэлектрик Я 02 маг- "0нетронным распылением в вакууме,На чертеже показан пример реализации чувствительного элемента на основеМДП-транзистора,. Он содержит...

Чувствительный элемент датчика водорода

Загрузка...

Номер патента: 1807369

Опубликовано: 07.04.1993

Авторы: Фадин, Рошан, Мочалов, Чаплыгин, Полякова, Громов, Татарченко

МПК: G01N 27/12

Метки: чувствительный, элемент, водорода, датчика

...с вышеизложенным предлагается выполнение электрода затвора из водородопоглощающего материала слаа рутени его вь водоро облада ния пр 0,5-0,сокой 10 до я с рутением, с содержанием до 7 % по весу. Вследствие аталитической активности к ородосодержащим газам он родействием (время насыщене 0,3 мкм может составлять емпературе 70-100 С) и вытельностьо в диапазоне от бьема водорода в смеси,1807369 В зависимости от концентрации поглощающего водорода электродом затвора, пропорционально изменяется и значение порогового напряжения.Сдвиг порогового напряжения под действием водородногО импульса достигает величины 250 мВ. 30 Составитель А.МочаловТехред М,Моргентал евская Реда кт ректо каз 1375 Тираж Подписное ВНИИПИ Государственного комитета...

Устройство для управления компенсатором реактивной мощности

Загрузка...

Номер патента: 1802390

Опубликовано: 15.03.1993

Авторы: Хаммами, Чаплыгин

МПК: H02M 1/14

Метки: мощности, компенсатором, реактивной

...сети. Первый избирательный усилитель 2 выделяет основную гармонику этого тока - кривая 12, сдвинутую относительно напряжения сети 10 на угол р, Напряжение на выходе первого коммутатора полярности 3, переключаемого синфазно напряжению сети 10 благодаря связи с компаратором напряжения сети 9, показано на рис, 13. СреДнее значение этого сигнала равно2 Нп О,р - соз у,а напряжение на выходе интегратора 4 (кривая 14) в моменты времени 11, 12, сз, равногде т - постоянная интегрирования. В то же время амплитуда синфаэной составляющей первой гармоники тока равна(3)то есть прямо пропорциональна выражению (2), причем значения интеграла в моменты т 1, 12, 1 з фиксируются узлом выборкии хранения 5 (диаграмма 5), сигнал, на котором прямо...

Источник квазисинусоидального напряжения

Загрузка...

Номер патента: 1800561

Опубликовано: 07.03.1993

Авторы: Чаплыгин, Хаммами

МПК: H02M 1/08

Метки: источник, квазисинусоидального

...импульсами распределителя 6, При Е 1 Г 2=1 ь (диаграммы 10 и 11) коммутатор полярности р 2 передает на выход напряжение источника 1 постоянного напряжения с коэффициентом передачи К 0, а при2=1 с коэффициентом передачи К 0. В остальные моменты времени напряжения на выходе коммутато- О"д ра полярности нет(диаграмма 8). Указанное ф напряжение интегрируется первым интеграторам 3 Гдиаграмма 12), причем послед. )ь ний периодически обнуляется импульсами Рз (диаграмма 13) с выхода распределителя 6, Напряжение первого интегратора 3 интегрируется вторым интегратором 4, обнуляемым импульсами -4 (диаграмма 15) с выхода распределителя 6, В результате двухкратного интегрирования напряжения (диаграмма 8) напряжение 14 на выходе второго интегратора 4...

Накладной вихретоковый преобразователь для неразрушающего контроля

Загрузка...

Номер патента: 1797034

Опубликовано: 23.02.1993

Авторы: Потапов, Драмашко, Чаплыгин, Коляда, Мальцева

МПК: G01N 27/90

Метки: вихретоковый, неразрушающего, накладной

...2, подключенная к блоку 3 измерения концентрично измерительной обмотке установлена цилиндрическая возбуждающая обмотка 4, подключенная к источнику переменного тока 5,соосно с магнитоп роводом 1 установлен ферромагнитный шунт б в виде кольца прям угольного сечения, установленного соосно оси сердечника с возможностью перемещения вдоль1797034 30 общей оси, толщина шунта Ь 2 д, где д - глубина проникновения электромагнитного поля в материал шунта.Предварительно преобразователь тарируют, Устанавливают его на поверхность иэделия 7 без покрытия; Подключают обмотку возбуждения 4 к источнику 5 переменного тока, а измерительную обмотку 2 к блоку измерения 3, Плавно перемещают шунт 6 относительно сердечника 1 и фиксируют его положение в момент...

Преобразователь

Загрузка...

Номер патента: 1793522

Опубликовано: 07.02.1993

Авторы: Чаплыгин, Высочанский

МПК: H02M 7/48

...условной средней точки звена постоянного тока преобразователя; 35, 36 - векторы основных гармоник напряжения второй пары инверторов преобразователя, 25 выполненной также по схеме фиг.1 при синфазном управлении одноименными вентилями всех четырех (пяти) инверторов, Инверторы 1 могут быть как с двухпроводным входом (фиг.1, 4, 5) так и с трехпровод ным входом(4).Рассмотрим работу преобразователя посхеме фиг,1, Как известно фундаментальным свойством инвертора напряжения является независимость величины и формы 35 его напряжения от величины и характеранагрузки (падением напряжения на вентилях инвертора и импедансах звена постоянного тока и трансформаторов пренебрегаем), Поэтому векторные диаг раммы фиг.2 и форма кривых...

Устройство для сборки секции стоек

Загрузка...

Номер патента: 1785942

Опубликовано: 07.01.1993

Авторы: Назарова, Чаплыгин, Спирин

МПК: B63B 9/06

Метки: сборки, стоек, секции

...15, В пазах балки размещены пальцы 16,Устройство для сборки секции стоек включает в себя траверсу 17, установленную с воэможностью перемещения по вертикальной опоре 18, жестко закрепленной на основании 2 (см.фиг.1). Опора 18 (см,фиг.6) имеет зубчатую рейку 19, кинематическисвязанную с зубчатыми колесами 20, закрепленными на валах 21 редуктора 22, который закреплен на траверсе 17, Редуктор 22 соединен с электродвигателем 23. Опора 18 имеет направляющие 24, взаимодействующие с двумя парами роликов, закрепленных на траверсе 17 (см,фиг,4, 6), при этом в каждой паре роликов один 25, жестко закреплен на траверсе 17, а второй ролик 26, с целью выборки люфтов в направляющих 24 опоры 18 выполнен регулируемым и установлен с возможностью...

Устройство для обучения операторов

Загрузка...

Номер патента: 1774365

Опубликовано: 07.11.1992

Авторы: Подзубанов, Бороденко, Чаплыгин, Верияскин, Панченко

МПК: G09B 9/00

Метки: обучения, операторов

...выход, соответствующий количеству импульсов в пакете генератора б, а остальные выходы не задействованы,Устройство работает следующим образом.Инструктор путем нажатия на элемент 1 сбрасывает счетчик 3 и запускает генератор 2, выход которого подключен к инфорглационному входу счетчика 3, с выходов которого код адреса неисправности подается на входы дешифратора 4, на одном из выходов которого появляется сиггал, поступающий на первый вход соответствующего элемента И 9 группы. Затем инструктор путем нажатия на элемент 5 производит останов работы генератора 2, чем осуществляется случайный выбор адреса глеста отказа. Этигл же нажатием импульсный сигнал посылается непосредственно и через элемент 7 на входы счетчика 8, который начинает...

Способ сварки изделий

Загрузка...

Номер патента: 1764906

Опубликовано: 30.09.1992

Авторы: Данилевский, Чаплыгин, Лебединский, Ильенко

МПК: B23K 31/00

Метки: сварки

...покрытие в заданном объеме, защищающее корневую часть шва от коррозии иобеспечивающее герметичность сварномусоединению, Это в свою очередь исключает ограничение обработки (сборки и сварки) крупногабаритных изделий и расширяет номенклатуру изделий и технологические возможности процесса, обеспечивая сварку изделий из металла практически любой толщины.На фиг.1 дано соединение толстостенных деталей до сварки; на фиг.2 - то же, после сварки; на фиг.З - соединение тонкостенных деталей после сварки.Способ осуществляют следующим образом, Перед сборкой на свариваемых кромках (фиг.1,2 - толстостенные, фиг,З - тонкостенные) деталей 1,2 выполняют технологические сопрягаемые пазы 3, образующие при соединении деталей полости с поперечным сечением,...

Устройство для перемешивания смесей в скважине

Загрузка...

Номер патента: 1761867

Опубликовано: 15.09.1992

Авторы: Трубников, Новосельцев, Трегуб, Чаплыгин

МПК: E02D 5/30

Метки: перемешивания, скважине, смесей

...скважин увеличенного диаметра. Увеличение усилия подачи в буровых станках осуществляется устройствами гидроподачи. Поддействием увеличенной подачи происходит сжатие пружины 4, так как грунтовая пробка не дает возможности дальнейшего углубления забоя. Сжатие пружины ведет к изменению начального прогиба упругих пластин, ножи, перемещаясь по новым траекториям, повышают эффективность перемешивания, что приводит к разрушению грунтовой пробки, Процесс перемешивания осуществляют до тех пор, пока не произойдет углубление рабочего органа. Если же речь идет о перемешивании смеси в забое уширенной скважины усилия вдавливания гидроподачи увеличивают до полного сжатия пружины. Затем осуществляют сброс подачи, пластины возвращаются в исходное...

Композиционный материал

Загрузка...

Номер патента: 1759557

Опубликовано: 07.09.1992

Авторы: Чаплыгин, Пластилин, Лобко-Лобановский, Лебединский, Смирнова

МПК: B22F 7/04

Метки: материал, композиционный

...слоя гри 100 . 10 С в течение 0,5 ч производится его оплавление, При сухом способе тонкодисперсные частицы стекла рассеивают Врез сито на подогретую металлопорошковую основу до 50 ": 10"С ниже температуры оплавления стекла для предварительного припекания и последующего Оплавления по указанному Оежиму.Толщлна стеклообразного слоя на металлопорошковой Осное составля 8 т 0,2- 1,5 мм в заьисимости от требований к гидроплотности композиционного материала,.постижение требуемой толщины пооизВоцится пОВторным нанесенисм тонкодисперсных частиц стекла и их оплавлением. Качесение стекгообразного слоя о зависимгсти о технических тоебований его формы может производлться как на наружной, такна Внутренг 8 й стороне. р и м е О, Цля...

Генератор опорного кода для микропроцессорной системы управления вентильного преобразователя

Загрузка...

Номер патента: 1758792

Опубликовано: 30.08.1992

Авторы: Во, Чаплыгин

МПК: H02M 1/08

Метки: кода, преобразователя, вентильного, микропроцессорной, системы, опорного, генератор

...сети 10 подключен к установочному входу счетчика 8, а источник постоянного напряжения 11 - к второму входу дополнительного кампаратара 4; на фиг. 2 и 3 - временнь,е диаграммы работы, причем диаграммы фиг. 3 являются продолжением диаграмм фиг, 2, где 12 - импульс И на выходе генератора импульсов 1, 13 - сигнал на инверсном входе первого каньюнктара 2, 14 - сигнал на выходе первого коньюнктара 2, 15 - сигнал на выходе интегратора 3, 1 б - сигнал источника постоянного напряжения 11, 17 - сигнал на выходе дополнительного компаратора 4, 18 - сигнал на выходе второго каньюнктора 5, 19 - сигнал на выходе узла задержки б, 20 - сигнал на счетном входе счетчика 8.Принцип действия устройства заключается в следующем.В момент естественной...

Накладной вихретоковый измерительный преобразователь для неразрушающего контроля

Загрузка...

Номер патента: 1748041

Опубликовано: 15.07.1992

Авторы: Чаплыгин, Калика, Мельников

МПК: G01N 27/90

Метки: неразрушающего, накладной, вихретоковый, измерительный

...фйг, 4- зависимости выходного йапряжейия из мерительной обмотки от толщиныдизлектричсского покрытия для разработанногопреобразователя и прототипа,Вихретоковый преобразователь содер жит магнитопровод 1 (см, фиг, 1), например,цилиндрической формы, на котором размещена цилиндрическая токовая обмотка 2 идве разл 6 щенные соосно с токовой встреч"но вклЮченньи измерительные обмотки 3 и4, каждая измерительная обмотка вь полйе"на соогветственно йз слоев 31-Зп и 41-4 п(см, фиг. 2), намотанныхв одном направлении и соединейнйх между собой последовательно-согласно, а слои 31 - Зп и 414 П обеихизмерительных облоток чередуются междусобой, (На фиг, 1 в качестве примера показано по два слоя 31-32 и 41 - 42 обмоток 3 и4). На магнитопроводе 1 может быть...

Накладной вихретоковый преобразователь для неразрушающего контроля

Загрузка...

Номер патента: 1741053

Опубликовано: 15.06.1992

Авторы: Ходос, Мальцева, Чаплыгин, Яровенко, Потапова

МПК: G01N 27/90

Метки: накладной, вихретоковый, неразрушающего

...тельную обмотку и охватывающую ее с . концентрично установленную возбуждающую обмотку, состоящую из двух частей, СР . одна иэ которых выполнена с вытянутыми 01.89 по окружности петлеобразными витками, ВЫЙ. ПРЕ- вторая часть возбуждающей обмотки вы- УЩАЮЩЕ- полнена идентичной первой, обе части соединены последовательно-согласно и распределены по всей длине измерительной обмотки. 3 ил,изводимости параметров из-за сложностиконструкции, а следовательно, и равенствакорректирующего и рабочего магнитных по. токов.Целью изобретения является упрощение конструкции преобразователя и повышение его чувствительности.На фиг,1 представлена конструкция накладного вихретокового преобразователя;на фиг.2 - характер взаимодействия электромагнитного поля...

Механизм двухскоростного привода вала отбора мощности

Загрузка...

Номер патента: 1740206

Опубликовано: 15.06.1992

Авторы: Чаплыгин, Беганский

МПК: B60K 17/28

Метки: вала, привода, механизм, отбора, двухскоростного, мощности

...качестве которого в данной конкретной конструкции использованштифт и соответствующее ему отверстие вкорпусе 1, оснащенное подшипникомскольжения с возможностью поворота относительно корпуса 3 трансмиссии вокруг осиО-О шарнира 15 и осевого перемещениявдоль последней, Ось О - О шарнира 15 совмещена с серединой межцентрового расстояния шестерен 4 и 5.Корпус 1 снабжен упором 16, размещенным на его наружной стенке. для контакта в процессе переналадки ВОМ с одного скоростного режима на другой путем его поворота и перемещения с кронштейном 17, охватывающим корпус 1 механизма и за- крепленным на корпусе 3 трансмиссии посредством болтов 18, Контакт упора 16 с кронштейном 17 в процессе переналадки ВОМ с одного скоростного режима работы на другой...

Способ получения крахмала из сорго

Загрузка...

Номер патента: 1738811

Опубликовано: 07.06.1992

Авторы: Плахотнюк, Сапронов, Медведев, Ханухов, Штерман, Чаплыгин, Бережной, Ермолаева, Жигалов, Лазарев, Сидоренко, Вовк

МПК: C08B 30/02

Метки: сорго, крахмала

...оболочек, необходимо для более полного удаления оболочки (пелевы) и для предотвращения раздробления за; родышаПри достижении раскалывания на первой ступени дробления более 603 зерна на более цем три части и последующим выделением оболочки при плотности суспензии более 1,04 г/см происходит раздробление и удаление части зародыша.При достижении раскалывания менее 50 зерна на две части на первой сту" пени с выделением оболочки зерна при плотности суспензии менее 1,03 г/см 9 практически не,удаляется оболочка зерна.При принятом количестве раздробленных зерен обеспечивается ударное воздействие дробилки практически на каждое зерно, Замачивание, проведенное по описанному режиму, обеспечивает разрушение связей оболочки и зерна. При этом,...

Источник квазисинусоидального напряжения

Загрузка...

Номер патента: 1737660

Опубликовано: 30.05.1992

Авторы: Котикова, Чаплыгин

МПК: H02M 1/08

Метки: квазисинусоидального, источник

...сигнала с равной крутизной спада и нарастания, а источник постоянного напряжения выполнен в виде пикового детектора, вход которого вместе с другим входом вычитателя подключен к выходу узла выделения абсолютной величины сигнала, вход которого подключен к выходу генератора линейно изменяющегося напряжения.На фиг. 1 изображена структурная схема устройства; на фиг. 2 - временные диаграммы, поясняющие его работу.Генератор 1 линейно изменяющегося напряжения связан с аналоговым умножителем 2 напряжений и узлом 3 выделения абсолютной величины сигнала, выход которого через пиковый детектор 4 и непосредственно связан с входами вычитателя 5, выход которого связан с вторым входом аналогового умножителя 2 напряжений.На временных диаграммах(фиг. 2)...

Способ получения сиропа из стеблей сахарного сорго

Загрузка...

Номер патента: 1733476

Опубликовано: 15.05.1992

Авторы: Жигалов, Вовк, Морозов, Сидоренко, Сапронов, Мосичев, Штерман, Чаплыгин

МПК: C13F 3/00, C13D 3/02

Метки: сахарного, сиропа, сорго, стеблей

...веществ ивысокомолекулярных соединений, обуславливающих мутность сиропа, пенение и неприятный привкус, Кроме того, процессподкисления в течение 10-12 мин с рН-пау 55 зой в течение 3-5 мин при значении рН 5,05,2 создает условия для увеличения в сиропеколичества редуцирующего сахара за счетсахарозы вследствие инверсии ее под действием фосфорной кислоты, в случае незначительного содержания редуцирующих веществ и крахмала в исходном соке сорго,Ферментативное осахаривание крахмала, содержащегося в сгущенном до содержания сухих веществ 20-25 соке, препаратом а-амилазой грибного происхождения типа амилорезин П 10 х необходимо для обеспечения содержания редуцирующих веществ в сиропе в количестве 50-70 фк массе сахарозы в зависимости от...

Устройство для стабилизации уровня пульпы во флотомашине

Загрузка...

Номер патента: 1722596

Опубликовано: 30.03.1992

Авторы: Чаплыгин, Гапонов, Череменский, Грушевский

МПК: B03D 1/14

Метки: пульпы, уровня, стабилизации, флотомашине

...блок-схема 30системы стабилизации уровня пульпы вофлотома шине и устройство для его осуществления.Устройство для стабилизации уровняпульпы во флотомашине состоит из расположенного на борту камеры 1 флотомашинывне ее коллектора 2 с калиброванным выходным отверстием 3 системы автоматического регулирования сечения песковогоотверстия 4, включающей в себя электродные датчики уровней 5, расположенные вколлекторе 2, релейно-усилительный блок 6,времязадающий блок 7, силовой блок 8, реверсивный пускатель 9, исполнительныймеханизм, состоящий из электропривода 10 45и задвижки 11, сливной шибер 12 с ручнымприводом 13, под которым расположен коллектор 2. Диаметр калиброванного отверстия 3 составляет 0,2-0,5 от квадратногокорня из ширины...

Устройство записи видеоинформации

Загрузка...

Номер патента: 1721840

Опубликовано: 23.03.1992

Авторы: Поликарпов, Чаплыгин, Кошелев

МПК: H04N 5/92

Метки: записи, видеоинформации

...случае определяется выражением;К= М и Т стр. Ет, (2) где М - разрядность цифрового преобразователя;п - число строк в сегменте;Ттр - длительность телевизионной строки;Ет - частота дискретизации.На вход делителя 9 частоты подается последовательность импульсов, следующих с частотой 1 и формируемых на выходе системы автоматического регулирования (не показана) после вхождения в синхронизм с входным видеосигналом блока 1 вращаю 1721840(4) щихся головок (БВГ) (фиг,Зб), Эти импульсы в системе автоматического регулирования формируются из сигнала датчика 13 оборотов, причем частота следования импульсов определяется числом оборотов блока виде- оголовок (фиг.2) в единицу времени, а полоТвина периода этой частоты - соответствует2времени одного...

Устройство автоматического контроля каналов связи

Загрузка...

Номер патента: 1721829

Опубликовано: 23.03.1992

Авторы: Чаплыгин, Синица, Бороденко, Рудой, Подзубанов

МПК: H04B 3/46

Метки: каналов, связи

...и на первый управляющий вход шестого блока 6 коммутации. В последнем закрывается информационный вход, а в пятом блоке 5 коммутации открывается информационный вход. Тактовые импульсы от генератора 35 импульсов через коммутатор 5 начинают поступать на вход записи регистра 37, сигналы с выхода первого компаратора 26 записаны в регистр 37,Следующий за сигналом вещания контрольный сигнал с выхода блока фильтров поступает на вход первого детектора 7, с выхода которого продетектированный контрольный сигнал проходит на управляющий вход ключа 22, вход линии задержки и через второй АЦП 25 на второй вход второго цифрового компаратора 27, на первый вход которого поступает сигнал от второго генератора 29 чисел, сигнал которого соответствует...
