Чаплыгин

Номер патента: 272151

Опубликовано: 01.01.1970

Авторы: Герасименко, Чаплыгин

МПК: E02F 3/88

Метки: библиотека, патентног, техническая

...устройстве обеспечена возможность уменьшения местных сопротивлений,Для достижения этого гибкий шланг соединен с подвикным диском посредством шарнира, смонтированного на диске.На чертеже показано описываемое устройство.Устройство содержит подвижной диск 1, на котором смонтирован шарнир 2 с надетым ца него гибким шлангом 3, нг;подвижный диск 4 с вваренными в него патрубками для крепления напорных трубопроводов и укрепленным ца нем механизмом прижатия,5.С подвижным диском соединен шток гидро- цилиндра механизма привода б. Подвижной диск устанггвлен на оси 7. Пульпа или вода поступает через шланг 3и шарнир 2 в один из патрубков неподвижного диска, Для переключения направления потока жидкости хсхацизм прижатия д освобож дает подвижной диск,...

Номер патента: 271767

Опубликовано: 01.01.1970

Авторы: Конд, Курова, Северинова, Чаплыгин

МПК: B66C 1/06, B66C 1/56

Метки: захват, магнитно-механический, пакетов, труб

...8 ц 7 представляют собой двуплечие дугообразные скобы коробчатого сечения, в верхних плечах 13 которых размещены )ролики 14 и соосно установленные с последними противовесы (на черт. гне показаны). В нижних плечах 15 правых подхватов на осях 1 б шарнирно смонтированы электромагнитные замки 17 и ограничители 18. В нижних плечах 19 левых подхватов на неподвижных осях 20 шарнирно установлены втулки 21, выполненные из,немапн)итной стали. Электромагнитный замок выполнен в виде крюка, в прямоугольном пазу которого закреплен вспомогательный электромагнит 22. Электромагнитные замки имеют продольные пазы а, предгназиачен)ные для перемещения замков в вертикальной )плоскости,Перед погрузкой в полувагон грузоподъемная траверса 5 опускается в...

Номер патента: 271322

Опубликовано: 01.01.1970

Авторы: Остапенко, Специальное, Чаплыгин

МПК: B62D 21/18

Метки: гусеничного, портального, рама, трактора

...правой и левой частей трактора, что ухудшает проходимость его в междурядьях.Предлагаемая рама позволяет сократить поперечные габариты левой и правой частей трактора за счет выполнения вертикальных стоек сужающимися в поперечной и расширяющимися в продольной плоскостях в направлении сверху вниз. Это улучшает проходимость трактора в междурядьях при сохранении прочности рамы.Кроме того, выполнение рамы полой позволяет уменьшить ее вес, а также использовать ее в качестве резервуара для топлива.На фиг. 1 представлен гусеничный портальный трактор с предлагаемой рамой, вид прямо; на фиг. 2 - то же, вид сбоку; на фиг. 3 -предлагаемая рама; на фиг, 4 - левая вертикальная стойка портальной рамы в увеличенном масштабе.Рама состоит из правой и...

Номер патента: 265837

Опубликовано: 01.01.1970

Авторы: Гамаджан, Савинков, Чаплыгин

МПК: B01F 11/00, C12G 1/06

Метки: бутылок, взбалтывания, игристыминапитками

...25 и 2 б, снабженных двумя парами роликов 27; мультипликатор, содержащий шестерни 28 - И; звездочка 32, жестко соединенная с шестерней Л, свободно сидящая на валу 24 и служащая для привода ротора путем зацепления с цевками 5, и блок звездочек 33.Устройство работает следущим образом, Бутылки с шампанским, предназначенные для взбалтывания осадка и мойки наружной поверхности (после трехлетней выдержки в подвалах), подают в загрузочный механизм. Толкатель, совершающий периодическое возвратно-поступательное движение с шагом, равным диаметру одной бутылки, подает бутылки в кассету ротора, где они подхватываются подпружиненными захватами 7. Ротор совершает периодическое вращение на 180 сначала в левую, а затем в правую сторону и...

Номер патента: 265030

Опубликовано: 01.01.1970

Авторы: Васильев, Вельш, Волов, Голосов, Гордиенко, Готовский, Дубров, Железцов, Иванов, Комаров, Котл, Кузьмин, Лютов, Мирский, Строганов, Чаплыгин, Щеголевский

МПК: E21B 7/14

Метки: аппаратов, взрывных, струйньгх, форсунка

...противодавление прекращает истечение. Для подрыва заряда используется капелька активной жидкости, которая при попадании в смесь вызывает ее детонацию.Механизм подачи инициатора включает в себя быстродействующий клапан 2 с электромагнитным приводом и втулку 3 с двумя отверстиями 4, по которым инициатор поступает во внутреннюю полость 5, соединенную каналом б истечения инициатора с каналом 7 истечения горючего, Клапан 2 выполнен в виде легкого штока с направляющими устройствами. Шток пружиной 8 удерживается в нижнем положении закрыто. Через свободную подвеску он соединен с якорем 9 электромагнита, который опирается на амортизирующую пружину 10. В момент включения тока в цепи магнита якорь втягивается, поднимая шток и265030 Мясников Текред...

Номер патента: 263425

Опубликовано: 01.01.1970

Авторы: Галасов, Маркевич, Савинков, Чаплыгин

МПК: B67B 3/04

Метки: автомат, штамповочно-укупорочный

...для подачи фольговой ленты с помощью рычагов соединено непосредственно с кулачковым валом б и состоит из масленки 11 и протяжных валков 12.Для подачи прокладок в колпачки из магистрали 13 служит механизм 14 заталкивания, механизм 15 подъема, механизм 16 досылки.Приспособление для крепления прокладок в колпачках включает механизм 17 чеканки, механизм 18 поджима, иглу 19 и механизм 20 съема,Устройство для укупорки бутылок выполнено в виде укрепленных на карусели закаточных головок, Закаточная головка состоит из колокольчика 21, подпружиненного штока 22, закаточных роликов 23, корпуса 24, оси 25, рычагов 2 б с копирами, пружины 27 и копира 28.Алюминиевая лента протягивается через масленку 11 протяжными валками 12 в штамп 5. Последний...

Номер патента: 263245

Опубликовано: 01.01.1970

Авторы: Запорожский, Лихопуд, Мачковский, Чаплыгин

МПК: G01L 1/12

Метки: датчик, магнитоупругий

...вели. чины намагничивающих токов; переключатели Р Р-, Р, - для поочередного подключения измерительных обмоток 9 - 11 к измерительному прибору; переключатель Рт - для подключения источника эталонной электродвижущей силы ЕоДля измерения механических напряжений датчик ставят на исследуемую деталь И Магнитопровод т пружинным механизмом 4 поднимают в крайнее верхнее положение с тем, чтобы исключить перераспределение боковых потоков из-за их возможного ответвления в этот магнитопровод, Через намагничивающие обмотки б и 7 пропускают переменный ток, для чего замыкают переключатели Р, и Р а измерительные обмотки 9 и 10 поочередно подключают с помощью переключателей Р, Р 6 к измерительному прибору 12, С помощью переключателя Рт измерительный...

Номер патента: 261189

Опубликовано: 01.01.1970

Авторы: Галасов, Зайковский, Савинков, Чаплыгин

МПК: B08B 9/34

Метки: банок, мойки, стеклянных

...пластин 48, дисков 14, секторов-разделителей 49, опорных ножей 50, вала 51, роликов 52, опор 53 и призм 54, выполняющих роль,направляющих.Устройство для загрузки содержит стол подачи, образованный валиками 38, и подающее приспособление, включающее в себя плащику 37 и транспортер 13 на котором она укреплена,Машина разделена на зоны 1, П, П 1 и 1 Г (см. фиг. 3), причем в 1, П и П 1 зонах имеются ванины 4; - .3, 2, соединенные между собой перелизанными трубками 12.Машина работает следующим образом.Полученные со стеклозавода батики .поступают на валики 38 стола подачи, где они распределяются на отдельные ручьи с шагом, равным шагу гнезд в носителях 7,После .получения сигнала от вала 22 (в момент остановки транспортера 5) начинает...

Номер патента: 259510

Опубликовано: 01.01.1970

Авторы: Дейнега, Чаплыгин

МПК: A01B 63/10

Метки: гидравлическая

...перепускной клапан, срабатывающий при определенном пере- -;.5 паде давления, возникающем в случае засорения фильтра. Недостатком известных конструкций является то, что при засорении фильтра перепускной клапан пропускает неочищенное масло, минуя фильтры, в агрегаты гидро системы, что приводит к повышенным износам.В предложенной системе этот недостаток устраняется, так как она снабжена дополнительной мапистралью, соединяющей напорную линию гидросистемы со сливной через полость 15 перепускного клапана.На фиг. 1 изображена описываемая гидро- система с фильтром, включечным в нагнетательную магистраль; на фиг, 2 - гидросистема с фильтром, включенным в сливную маги-, 20 стр аль.Гидр осистем аляный фильтр 2,содержит гидронасос 1, масагрегат...

Номер патента: 252698

Опубликовано: 01.01.1969

Авторы: Чаплыгин, Шевченко

МПК: G01L 1/12

Метки: датчик, магнитоупругий

...пенсационными обмотнапряжений . НапряжеИзвестны магнитоупругие датчики механических напряжений, содержащие магнитопровод, выполненный из трех П-образных сердеч. ников, на одном из которых расположена измерительная обмотка, и общую для всех сердечников магнитопровода намагничивающую обмотку.Предлагаемый магнитоупругий датчик отличается от известных тем, что два сердечника расположены на передней и задней гранях сердечника, несущего измерительную обмотку, и снабжены дополнительными компенсационными обмотками. Это повышает точность из м ер ений.На чертеже изображен описываемый магнитоупругий датчик.Он содержит магнитопровод, выполненный из трех П-образных сердечников 1, 2 и 3 с общей для всех сердечников намагничивающей обмоткой 4....

Номер патента: 252695

Опубликовано: 01.01.1969

Авторы: Грачев, Чаплыгин

МПК: G01L 1/12

Метки: датчик, магнитоупругий

...обмоткой 9 положительной обратноп связи, охватывающей обе его прямые стороны и подключенной в диагональ выпрямительного моста б параллельно сопротивлению10, предназначенному для регулировки коэффициента положительной обратной связи.5 Описываемый датчик работает следующимобразом.Магнитоупругий датчик устанавливается наисследуемую деталь 11 полюсами, которымиявляются места изгиба магнитопровода 1. Об 10 мотки 4 и 5 подключаются и источнику переменного тока (они включены согласно), и возникающий при этом переменный магнитный поток замыкается в магнитопроводе 1 и не проходит через исследуемую деталь.Намагничивающие обмотки 2 и 8 подключаются к источнику постоянного тока, и так какони включены встречно, постоянный магнитный поток...

Номер патента: 251849

Опубликовано: 01.01.1969

Авторы: Трошкин, Чаплыгин, Чернышева, Шмелев

МПК: G01F 23/16

Метки: датчик, жидкостей, сыпучих, уровня

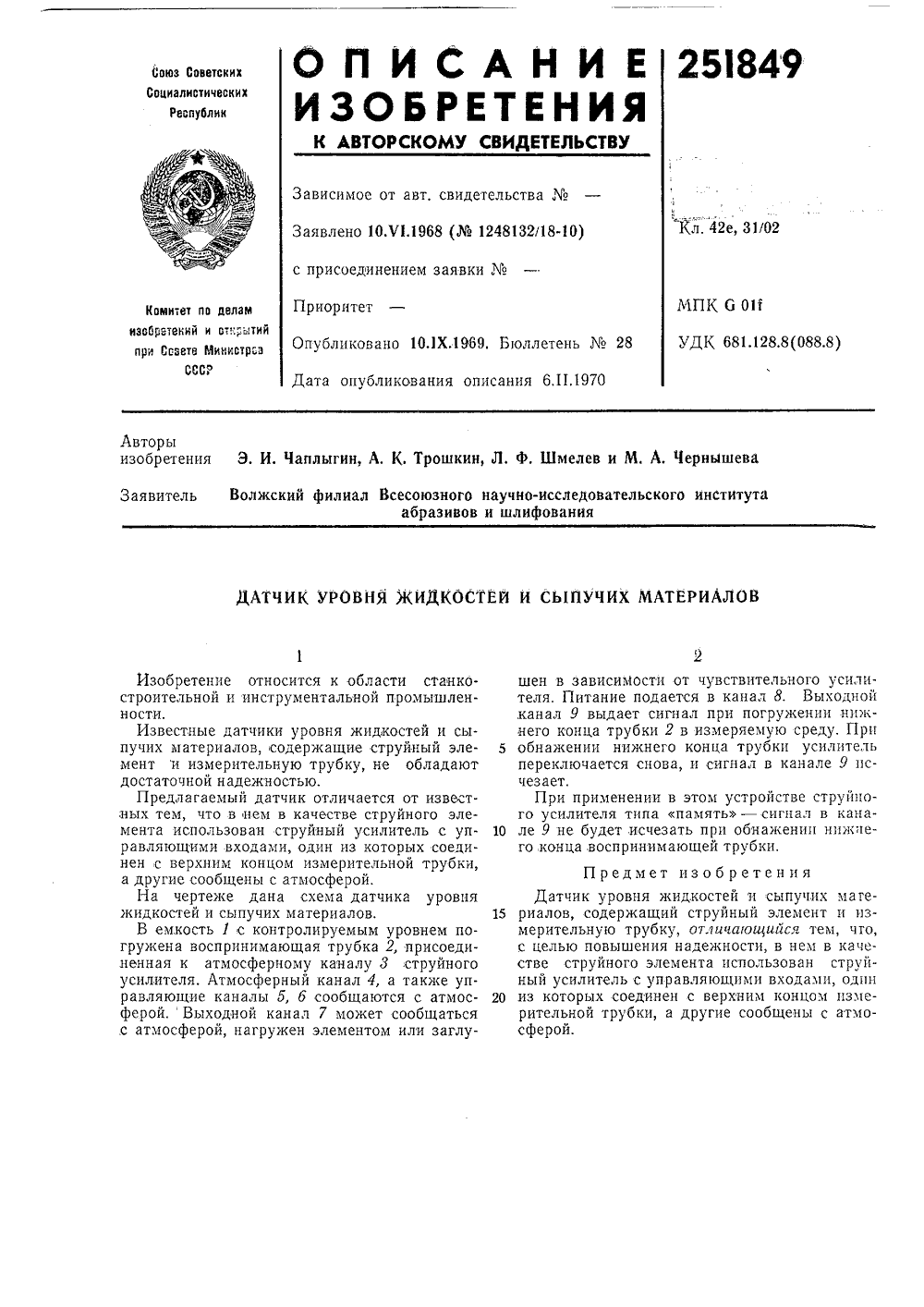

...а другие со сферой.тенисыпучих матей элемент и пзи 1 ийся тем, что, ти, в нем в качеользован струй- и входами, один м концом измеобщены с атмоИзобретение относится к области станкостроительной и инструментальной промышленности.Известные датчики уровня жипучих материалов, содержащие емент и измерительную трубку, т достаточной надежностью.Предлагаемый датчик отличается от извест,ных тем, что в нем в качестве струйного элемента использован струйный усилитель с управляющими входами, один из которых соединен с верхним концом измерительной трубки, а другие сообщены с атмосферой.На чертеже дана схема датчика уровня жидкостей и сыпучих материалов.В емкость 1 с контролируемым уровнем погругкена воспринимающая трубка 2, присоединенная к...

Номер патента: 249018

Опубликовано: 01.01.1969

Авторы: Запорожский, Чаплыгин

МПК: G01B 7/14, G01N 27/80

Метки: датчик, магнитоупругий

...9 и 10, Средние магнитопроводы 2 и 3 расположены на таком расстоянии один от другого, что магнитное сопротивление между их полюсами превышает магнитное сопротивление воздушных зазоров между указанными полюсами и исследуемой деталью 11. Коммутатор датчика состоит из переключателей 12 - 15 и обеспечи вает включение намагничивающих обмоток согласно при измерении механических напряжений и попарно встречно при измерении величины воздушных зазоров. 10 Датчик работает следующим образом.На исследуемую деталь устанавливают датчик и определяют воздушный зазор между полюсами и деталью, для чего ставят переключатели 12 и 18 1 в положение 11. При этом об мотки 7 и 8 будут подключены к обмоткам 5и б попарно встречно. Затем включают переключатель...

Номер патента: 248908

Опубликовано: 01.01.1969

Авторы: Гурский, Додока, Подгородецкий, Хилько, Чаплыгин, Шевл, Ширинский, Щастный

МПК: B22D 7/00

Метки: закупориванием, разливки, стали, химическим

...ЕМИзвестны способы получения химически закупоренных слитков, при которых твердый или жидкий раскислители вводятся только под струю металла к концу наполнения изложницы или только на зеркало слитка. Предлагаемый способ осуществляется в две стадии. Вначале через центровую или непосредственно в изложницу на струю металла подают 20 - 90 оо раскислителей, а остальные 10 раскислители вводят на зеркало металла через 0 - 3 мин после окончательного наполнения тела слитка, Раскислители под струю металла подают за 30 - 200 мм до заданного уровня, налива, 15Способ предусматривает также применение только одного раскислителя или нескольких раскислителей комбинированно,Предлагаемый способ обеспечивает на всехслитках оптимальную степень...

Номер патента: 246128

Опубликовано: 01.01.1969

Автор: Чаплыгин

МПК: G01L 9/14

Метки: магнитоупругих, преобразователей

...укладки через них обмоток заполняют раствором порошка карбонильного железа в ацетонцеллулоидном клее.На чертеже изображен магнитоупругий преобразователь, изготовленный по данному способу.Магнитопроводсобран из пластин электротехнической стали, на диагоналях которого симметрично расположены четыре отверстия, Со стороны торцов до отверстий прорезаны узкие щели, через которые производится намотка двух независимых обмоток. Обмотка 2 является намаг к источнику пер ляется измерите рительному приб 5 щели заполняютнильного железа еи и подключена ока, Обмотка 3 явдключается к измеле укладки обмоток ом порошка карбоцеллулоидном клее. ничивающ менного т ьной и по ору 4. Пос я раствор в ацетон Предм изобретени Способ изготовлеразователей путемстия...

Номер патента: 240303

Опубликовано: 01.01.1969

Автор: Чаплыгин

МПК: G01L 1/12

Метки: датчик, магнитоупругий, усилий

...конструкция датчика.Датчик состоит из магнитопровода 1, собранного из шихтованных пластин трансформаторной стали с четырьмя отверсгиями. В отверстия магнитопровода на всю его глубину вставляются дополнительные П-образные магнитопроводы 2 и 3, расположенные один над другим под углом 45 к направлению усилия.На магнитопроводе 2 размещается обмотка возбуждения, на магнитопроводе 3 - измерительная.При отсутствии измеряемой нагрузки магнитное поле в пластинах магнитопровода распределяется симметрично и магнитный поток не замыкается через дополнительный магнитопровод 3, на котором намотана измерительная обмотка, э.д.с. в измерительной обмотке равна нулю.При приложении усилия Р магнитная прсницаемость в направлении деформации сжа. тия, т. е....

Номер патента: 234977

Опубликовано: 01.01.1969

Авторы: Азтоматизации, Гурченков, Ельленинградское, Зайковский, Кась, Механизации, Савинков, Фоменко, Чаплыгин

МПК: C12C 1/125

Метки: солодоращения

...по всей их высоте.Тележки примыкают друг к другу с образованием желобов, каждый из которых снабжен шнеком-ворошителем 14.Установка работает следующим образом.Зерно гидротранспортером 3 из замочного отделения подается на транспортер-влагоотделитель 4, который переносит зерно в загрузоч. ный бункер 2. Из бункера зерно подается в тележки, которые катятся по специальным рельсам.Толщина слоя зерна в тележках регулируется выдвижными шиберами 8, а равномерное распределение зерна в тележках осушествляется шнеками 9.Посредством камер 10 для аэрации, увлажнителей 11 и ворошителсй 14 по пути движения тележек осуществляется увлажнечие и ворошение зерна. Тележка, загруженная зерном, дойдя до промежуточного бункера б, разгружается...

Номер патента: 218675

Опубликовано: 01.01.1968

Авторы: Бинин, Галасов, Савинков, Чаплыгин

МПК: B08B 9/44, B65G 65/02

Метки: бутылок, выгрузки, кассет, машин, моечных

...вместе с планками каналы для бутылок.На чертеже представлена конструктивная схема устройства.Устройство для выгрузки бутылок из кассет моечных машин содержит кассеты 1, направляющую пластину 2, вал 8, диски 4, ролики б, опорную планку б, направляющие 7, опору Я и призмы 9.Вымытая бутылка, опираясь дном на направляющую пластину 2 в кассете, движется к разгрузочному окну. По окончании пластины бутылка под действием силы тяжести выпадает из кассеты и, скользя по призме 9, чежащей на опоре 8, попадает в приемнопередаточное устройство, содержащее вал 3, на котором вращаются диски 4, имеющие на своей поверхности, например, по три пары роликов 5, расположенных радиально, и опор ную планку б.С двух сторон опорной планки расположены...

Номер патента: 212581

Опубликовано: 01.01.1968

Авторы: Баландин, Всесоюзный, Дорожного, Ефимов, Панин, Чаплыгин

МПК: E02F 9/28, G01M 15/00

Метки: землеройной, испытания, органа, рабочего, стенд

...машины, например вращающаяся кольцевая торцовая фреза 3, расположенная в верти кальной плоскости перпендикулярно продольной оси стенда. Привод фрезы осуществляет ся от электродвигателя через редуктор, цеп.ную передачу со сменными звездочками и зубчатую пару. Весь привод 4 фрезы установлен 10 непосредственно на тележке стенда. Механизмподъема тележки выполнен в виде П-образной рамы 5, шарнирно соединенной с тележкой и опирающейся своими катками б на рельсовый путь.15 Перед началом испытаний тележка стендас помощью гидроцилиндра 7 наклоняется относительно рельсового пути таким образом, что зубья фрезы только касаются грунта (см.фиг. 1), При вращении фрезы, горизонталь ном перемещении стенда и постепенном опускании тележки происходит...

Номер патента: 211052

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Краснйцкий, Научно, Скобли, Тиханрва, Чаплыгин

МПК: B66C 1/06, B66C 1/10

Метки: захват, магнитно-механический

...9, которые с помощью гидроцилиндров 10 настраивают на различные размеры по ширине пакета. Каждая каретка перемещается в направляющих рамы 5 на роликах 11. Обе рамы могут быть навешены или сняты независимо друг от друга. Работатьможно и с каждой из них в отдельности при ненадобности или ремонте любой из них.Посредством магнитно-механического захвата можно грузить металл в полувагоны по любой из схем укладки, утвержденных МПС. 5 Это достигается благодаря поворотному устройству 4 на раме с магнитными шайбами. Рама с захватными лапами остается все время на высоте 2,5 или 4,0,я от уровня пола, т. е. она продолжает оставаться над полува гоном и в тот момент, когда рама с электромагнитными шайбами опускается в полувагон за пакетом или же...

Номер патента: 164843

Опубликовано: 01.01.1964

Авторы: Баландин, Беркман, Веселое, Всесоюзный, Дорожного, Панин, Хин, Чаплыгин

МПК: E02F 3/18, E02F 3/78

Метки: действия, землеройная, непрерывного

...машины непрерывного действия имеет две кольцевые торцовые фрезы 1, расположенные в вертикальных плоскостях, перпендикулярных продольной осп машины, Фреза состоит из внешней неподвижной части 2 и внутренней вращающейся д. Вращение внутренней части осуществляется зубчатой парой. Зубчатый ве. нец 4 насажен на вращающуюся часть фрезы, а приводной вал с шестерней 5 вращается в подшипниках, закрепленных в неподвижных опорах. Половины неподвижной части фрезы соединены стяжнымп болтами 6. На торцовой стенке внутренней части фрезы иместся кольцо 7 с отверстиями, в которых закрепляются державки 8 со вставленными в них сменными зубьями-резцами 9 и скалывающими киими. Для макалнооменьшения поверхности резания в державках торцового кольца...

Номер патента: 164785

Опубликовано: 01.01.1964

Авторы: Жгун, Пугач, Таттоли, Чаплыгин, Шапиро

МПК: B31C 1/04

Метки: автомат, бумажных, вставным, дном, коробок, цилиндрических

...из валиков 9 закреплена звездочка 11, валики 12 и обрезной 20 барабан 1, соединенный с шестерней 11, Механизм для нанесения клея на заготовку вы.полнен в виде плиты 15 и погрукенного в кле.евую ванну валика 16, причем плита связана с кулачками 17 и 18 через систему сидящих на 25 валу 5 рычагов 19 - 20 ехацизм вырубки ивставки дна выполнен в виде штампа 21 для вырубки дца из рулонной бумаги, связанного с кулачками 22 - 24, и толкателя 25, соединен.ного с кулачком 26 посредством рычагов 27.30 Привод осуществляется от электродвигателя28 через редуктор 29.Работа автомата осуществляется в результате включения электродвигателя 28, который через редуктор 29 приводит во вращение валы 5 - 8, на которых укреплены операционные исполнительные...

Номер патента: 157263

Опубликовано: 01.01.1963

Авторы: Альшиц, Кайзер, Калита, Маркевич, Филиппов, Чаплыгин

МПК: B65B 35/10

Метки: автомат, коробки, упаковки

...упаковки набора карт включает приспособление для подачи бумаги, состоящее из укрепленного на стойке 8 бобинодержателя 9 с тормозом 10, пары тянущих валиков 11, ротационного ножа 12 для поперечного разрезания бумаги и направляющей рамки 13 с упором 14, укрепленными между приемным столиком 15 и фигурными направляющими 16.Сушилка на неподвижной 17 и подвижной 18 стенках имеет ловители 19, которые удерживают коробки 20 в сушилке после опускания подъемного столика 21. Толкатель 22 подает коробки на стол готовой продукции 2 о.Автомат работает следующим образом.В ячейки 2 транспортера 1 укладываются подобранные колоды карт, которые подаются на приемный столик 15. Тянущие валики 11 с бобинодержателями 9 сматывают бумагу, которая попадает...

Номер патента: 140629

Опубликовано: 01.01.1961

Авторы: Тарасова, Чаплыгин

МПК: A01G 1/00, A01G 9/00

Метки: благородного, зелеными, лавра, размножения, черенками

...производится с комом земли без нарушения корневой системы, что очень важно для лавра благородного, плохо переносящего пересадку. Предмет изобретения Экспстт-составитель описания Синев ф, А. Редактор М, И Бородин Тсхрсд А. А. Камышникова Корректор Л, В. Емельянова Формат бум, 70 К 08/и Тираж 650 ЦБТИ при Комитете по делам изорбетений и открытий прп Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/6Годп, к печ. 6.Хг Зак, 8789 Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.1. Способ размножения лавра благородного зелеными черенками обрабатываемыми в водном растворе гетероауксина и укореняемым 1 в условиях защищенного грунта, путем высаживания в субстрат, на....

Номер патента: 127963

Опубликовано: 01.01.1960

Авторы: Козлов, Першуков, Плаксин, Сысолятин, Чаплыгин

МПК: B01F 3/04, B03D 1/001

Метки: магнетитовых, песков, руд, титано, титано-циркониевых, флотации

...титане-магнетнтовьтх руд с применением Эмугтьститт реагента собирателя.Прецлагаемьтй опособ отцнтчается от известных тем, что собиратель подается во срлотациоиную иуцтьну в виде аэрнроваттттон эмульсии. ИсПОЦТЬЗОВЗНИЭ ТЗКОЙ ЭМУЛЬСИИ 11033035161 ПОВЫСИТЬ ССЦ 1 СКТ 11 В 11 ОСТЬ ФЛОТЭЦии, т. е. увеличить экрфектттвгттостг) разделения титановых хннтерадтотз от циркония и железа. При этом уцтучхнаотся качество титанового нонЦПТРЗТЗ (ПОВЫШЗСТСЯ СОДЕЮЪКЗНЪ 1 С В НЕМ ТНТЗНОВЫХ Минераловрутита и ильменита). Аэрироваттттазт эмульсия реагеитов-собнрателен изготовляется путем перемешивания этих реагентов в энухтьгаторе с Принуттттелтэттог подачей возпуха от компрессора.СПОСОб 71 О 18 ЦИ 11 ТИТаПО-ЦНЮКОННСВЫХ ПЕСКОВ 11 Т 11 ТНПО-МЗГНСТИТОВЫХ руд С...

Номер патента: 104928

Опубликовано: 01.01.1956

Автор: Чаплыгин

МПК: G09B 23/18

Метки: демонстрации, наглядное, пособие, электромагнитных, явлений

...в подшипниках 4 основания .Для демонстрации элсктромдпштцых явлений ротор вдвпгдется в расточку стяторд . При цор:дль - Иой СХСМЕ СОЕДЦ:СЦИ 51 ООЗ 10 ТКЦ СТЯТОРс 1 с ЦИЛЦЦ.1 Р ) РОТОРс) ВРс и:дется в одном направлении псрсмещсцис ротора цо поверхности рясточки в любую сторону цс вызывает изменения числя его обоРОТОВ.При цаличш обрыва фазы Вост 1) ОИЗВОДсс) ОГО ВЫКГ 01 Д ТС ЛС) О цяолюддстся прекращение врящ- ЦИЯ Ц ЗЯТЕМ ПОГЦД 51 СТЯНОВКс цц;пиП 1)д 3 РотОР; .С ПомоцГэО Выкл 1011 ел 51 сс (Оз 1 стс 51 )11)фскт Гс)СВСРПУ ГОГ сослцццця 1(ОПЦОВ) КсГцК КсЧКОЙ.ЛП 0 ИЗ (1)ЯЗ ООМОТ 1 И. Нс 1 Границе Тс 1 КГО участка цилиндр 3 роторд останавливается, я затем меняет направление Вращения В противополо)кню сторону,При Воспроизводстве...

Номер патента: 91456

Опубликовано: 01.01.1951

Авторы: Григорьев, Калмыков, Кудряшев, Кузьмичев, Кустарев, Чаплыгин

МПК: D03D 49/08

Метки: выработки, плотных, станок, типа, тканей, ткацкий, тяжелого, широких

...лучпего обслуживапця станка, товарньш валик 23 смоптнрован ня выносных ст доспы стойгах 24. Между ними и станком расноложсна1 латформа для раоср,рабочРГО. НЯ дросту 1 пдом Валу 11 жестко насажсдд двойной эксцентрик 25. который ирп вращении с валом 11 взаимо;действует26,онти,)овашымн на тягах 27 н 28, Б верхий части тя.Гн 27 и 28 имеют обндудо ссь 29 вряндеддя. Откдоддс)не тяг 27 н 8 вы.зывяет нремещенн тяг 30 н 31, а слсдовятсльно, поворот рычага 32 н 33.На рычагах 32 и 33 смонтированы па осях собачки 34 и 35, нрин;мондн которых н осуществляется подача храпового косеса 36. На о;1111 Е Оси с храивь 1 м 10;десОм 36 (фи 1. 2) жестко насажена цилиндрическая пи ст;рня 37, взапмодедствудодцяя с шестерней 38, сндящс и наосс 39,;ля...

Номер патента: 67892

Опубликовано: 01.01.1947

Автор: Чаплыгин

МПК: E21B 7/28

Метки: бурового, колодца, устройства

...устройство скважины предлагаемым способом; на фиг, 2 - конструктивное оформление рыхлителя для устроиства водоема у забоя скважины.После проходки слабых (рыхлых, известняковых и торфянистых) пород на желаемую глубину известными приемами через толстостенную обсадную трубу 1 (фиг. 1) производится размывка подземного водоема. Работы по размывке водоема можно ускорить, применяя компрессорную установку и рыхлитель.Простейший рыхлитель (фиг. 2) состоит из толстостенной трубы 1, имеющей прорезь от нижнего конца вверх на расстоянии 500 - 1500 мм. В эту 1 прорезь входит рычаг 2, прикрепленный шарнирным пальцем 4 к серьге на внешней стороне трубы, а к свободному концу рычага приварен резак 3. Рычаг имеет отверстия, через которые он скрепляется с...

Номер патента: 42420

Опубликовано: 31.03.1935

Автор: Чаплыгин

МПК: G01J 1/00, G01J 1/04, G03B 7/14 ...

Метки: фотоэлементом, экспонометр

...так как изменение светочувствительности эмульсии, диафрагма, светофильтр по разному влияют на увеличение или уменьшение экспозиции.В том же ящике смонтировано усилительное устройство, необходимое в. виду незначительности создаваемых фотоэлементом токов,Приведенная схема является обрат. ной, так как в ней при увеличении освещенности фотоэлемента анодный ток уменьшается, Это достигнуто специальным включением сеточного сопротивления. Питание схемы производится пере-менным током от городской сети, кото-рый включается в штепсель б, имеюшийся в стенке прибора,В том случае, если предполагается, что работа экспонометра будет проте. кать в местах, где отсутствует источник переменного тока, то схема соответственно изменяется и вводятся...

Номер патента: 25147

Опубликовано: 29.02.1932

Автор: Чаплыгин

МПК: G05D 16/06

Метки: газа, газопроводах, давления, регулятор

...выполняется при помощи реле с несколькими угольными контактами 34, Провода главного тока подводятся к внешним контактам 2 и 16 (фиг, 3 и 1), остальные четные контакты попарно соединяются между собою пружинящими) пластинками, Все контакты укрепляются на латунных рейках 35 (фиг. 4), привинченных к остову реле, Пластинки 36 изолированы от планок изоляцией 38. Внутренние контакты 1, 3, 5, 7, 9, И, 13 и 15, каки внешние 2, 4, 6, 8, 10 и 12 попарно соединены металлическими пластинками друг с другом и попарно изолированы, благодаря чему ток описывает зигзагообразную линию. Внутренняя система контактов 1, 3, 5, 7, 9, 11, 13 и 15 подвижна и укреплена на стержне 39 (фиг. 4), подвешивающем сердечники электромагнита на спиральной пружине. При...
