Бирфельд

Пневмопривод

Загрузка...

Номер патента: 1721345

Опубликовано: 23.03.1992

Авторы: Янбулатов, Монастырский, Бирфельд

МПК: F16H 39/00

Метки: пневмопривод

...10 с дросселирующим элементом 11, выполненным на одном из торцов и размещенным в рабочей полости 8, и мембрану 12, жестко связанную с корпусом 7 и плунжером 10 и образующую управляющую полость 6. При этом второй торец 13 плунжера 10 размещен в дополнительной полости 9, сообщенной с выходом из дросселя.Если при работе пневмодвигателя 1 нагрузка возрастает, скорость несколько снижается, в результате чего падает давление в выходной пневмолинии 3. Поскольку выходная пневмолиния 3 сообщена с управляющей полостью 6 регулируемого дросселя 4, плунжер 10 перемещается вверх (фиг. 2), проходное сечение дросселя 4 увеличивается и давление, подводимое к пневмодвига телю 1, возрастает. В результатепроисходит увеличение скорости, компенсирующее ее...

Устройство для испытания кольцевых образцов

Загрузка...

Номер патента: 1564514

Опубликовано: 15.05.1990

Авторы: Бирфельд, Щеголева

МПК: G01N 3/08

Метки: образцов, испытания, кольцевых

...в которой выполнен паз в плоскости второго паза тяги 1, и два полудис ка 3 и 4 с выступами 5 и 6 соответФственно. Образец 7 охватывает полу- диски,3 и 4, которые установлены вФсоосных пазах тяг 1 и, 2 таким образом, что выступы 5 полудиска 3 опираются на торцы тяги 1,-а выступы 6 полу- диска 4 взаимодействуют с торцами тяги 2, как это показано на фиг.2.Устройство работает следующим образом.Образец 7 с полудисками 3 и 4, устанавливают в паз тяги 1, приэтом выступы 5 полудиска 3 упираются в торцы этой тяги. Тягу 2 вставляют . в паз тяги 1 до опирания на выступы 4 полудиска 6; Собранное устройство помещают в пресс и проводят нагружение кольцевого образца, При этом 40 усилие сжатия, развиваемое прессом, с помощью подвижной тяги 2 и полу 14...

Электропривод постоянного тока

Загрузка...

Номер патента: 1411907

Опубликовано: 23.07.1988

Авторы: Бирфельд, Стефанович, Соболев

МПК: H02P 5/06

Метки: электропривод, постоянного

...снижение напряжения вентиль- ного преобразователя 2, ПИ-регулятор3 тока, на входе которого сравнивается фактическая скорость изменения напряжения вентильного преобразователя, измеряемая блоком 5 определения производной ЭДС, с заданной сигналом на выходе регулятора 4, управляет вентильным преобразователем, Точность и надежность протекания переходных процессов зависит от характера оаботы блока 5 определения производной ЭДС преобразователя. ЭДС (напряжение) вентильного преобразователя имеет сложную форму и состоит из гладкой и переменной составляющих Для обратной связи требуется произноцная только гладкой составляющей, а переменная составляющая, которая является помехой для системы управления, должна быть полностью скомпенсирована,Эта...

Устройство для измерения скорости изменения эдс статического преобразователя

Загрузка...

Номер патента: 1372517

Опубликовано: 07.02.1988

Авторы: Бирфельд, Флейшман, Стефанович, Соболев

МПК: H02M 1/08, H02H 7/10

Метки: скорости, эдс, преобразователя, изменения, статического

...в первое с помощью формирователя 6 и ключа 12, его интегратор устанавливается в нуль. В блоках 2 и 3 установка интеграторов 11 в нуль проис 5 ходит соответственно при переходах ячеек из второго в третье и из первого во второе положения.После перехода ячейки 7,блока 1 в 10 первое положение бесконтактный ключ 8 включен, а ключи 9 и 13 отключены, Идет процесс интегрирования напряже-ния преобразователя. Напряжение на выходе интегратора показано пунктир ной линией. Импульс, поступивший от СИФУ на вход ячейки 7 и обозначающий окончание первого интервала дискретности в работе преобразователя, устанавливает единицу на втором выходе 20 ячейки 7, при этом открывается ключ 9, а ключ 8 закрывается, Через ключ 8 напряжение преобразователя...

Электропривод постоянного тока

Загрузка...

Номер патента: 1048557

Опубликовано: 15.10.1983

Автор: Бирфельд

МПК: H02P 5/06

Метки: постоянного, электропривод

...с функциональнымпреобразователем тока на выходе,включенный в цепь питания обмотки возбуждения, подсоединенной к 5выходу блока управления потокомвозбуждения, и источник напряжениясмещения, дополнительно содержитсуммирующий пропорциональный уси-.литель, первый и второй насыщающиеся усилители, причем вход суммирующего пропорционального усилителясоединен с выходом датчика напряже"ния якоря и первым выходом задающе"го биполярного органа, второй выход 15которого соединен с блоком управле"ния якорным напряжением, а выходсуммирующего пропорционального усилителя соединен через элемент выделения модуля с первым входом первого насыщающегося усилителя, второйвход которого связан с источникомнапряжения смещения, а выход соединен с входом...

Электропривод по системе генератор-двигатель с подчиненным регулированием

Загрузка...

Номер патента: 896732

Опубликовано: 07.01.1982

Автор: Бирфельд

МПК: H02P 5/06

Метки: системе, электропривод, генератор-двигатель, подчиненным, регулированием

...напряжением генераторов, применяемых, в частности, для мощных главных электроприводов реверсивных станов горячей прокатки, в которых величина и полярность напряжения генератора задается аппаратом ручного управления. Запаздывание, вносимое магнитной инерцией обмотки возбуждения генератора 10, компенсируется ПИ регулятором 20 напряжения, а40 45 50 55 5 10 5 20 25 30 35 запаздывание, связанное с электромагнитной инерцией якорной цепи, компенсируется форсировочными контурами 13 и 14. Компенсация электромеханической инерции двигателя 3 осуществляется интегральным регулятором 11, замкнутым обратной связью на измеритель производной ЭДС генератора 10, собранный на усилителе 17 и датчиках 18 и 19. При нормальной работе системы, когда...

Способ определения модуля упругостиматериала

Загрузка...

Номер патента: 807130

Опубликовано: 23.02.1981

Авторы: Драпкин, Бирфельд, Кононенко

МПК: G01N 3/32

Метки: модуля, упругостиматериала

...оболочкичастота собственных колебаний составного образца;плотности материалов оболочки и образца;площади поперечных сечений оболочки и образца;моменты инерции поперечных сечений оболочки и об. -25 9 Рг Е 1 Е 2- 31 32 разца относительно главной оси, перпендикулярной плоскости колебаний; частотный коэффициент,величина которого зависит от условий закрепления образца и формы колебаний 40 Составитель М. Кузьминндор Техред Ж. Кастелевич Корректор Н. Григорук актор А Заказ 272/65 Тираж 918 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 иал ППП "Патент", г, Ужгород, ул. Проектная, 4 в - частотный коэффициент,величина которого зависитот условий закрепления образца и формы...

Устройство для управления возбуждением электродвигателя постоянного тока

Загрузка...

Номер патента: 782113

Опубликовано: 23.11.1980

Авторы: Львова, Бирфельд

МПК: H02P 5/06

Метки: возбуждением, электродвигателя, постоянного

...усилителе 8 и- нединейном эпементе 9 в цепи обратной связи, блок 10 регупирьванин мощности с эпементом 11 усипе 25 ния и задержки и с элементом 12 выдепения модуля, подключенным к датчику13 тока " якорной цепи, регулятор 14йроизводной потока с эпементом 15 ограничения выхода, измеритель 16 проиэводной потока, состоящий из пропорционального операционного усилителя 17,входы которого включены через фильтры 1 8 и 19 к датчику 20 напряжения наобмотке возбуждения и к датчику 7 токавозбуждении, регулятора 21 потока, вклю чеййого выходом к входу преобразователя22, от которого питается обмотка 23 Работа устройства происходит следующим образом. Величина минимального значения потока возбуждения задается элементом 1,подкпючеийым к одному...

Фазовый дискриминатор

Загрузка...

Номер патента: 744921

Опубликовано: 30.06.1980

Авторы: Львова, Бирфельд

МПК: H03K 3/286

Метки: фазовый, дискриминатор

...к входам триггера,а другими - к общей шине.Устройство работает следующим образом.Внешнее переменное смещение в триггере 1 создается напряжениями на обмотках 20 и 21, При этом стабилитрон 6работает в качестве вентиля, замыкающего контурные цепи из элементов 20, 6,12, 16, 17 и 21, 14, 13, 11, 6 Кроме того, величина напряжения смешениявозникающего в одном полупериоде на базе транзистора 2 и в другом полупериоде на базе транзистора 3, близка к псроговому значению, но недостаточна для переключения триггера. Стабилитрон 6 ограничивает входной сигнал одной фазы и закорачивает общий вход триггера для этого,сигнала другой фазы. Параметры триггеравыбраны так, что напряжение, ограниченное стабилитроном, всегда меньше напряжения смещения на...

Электропривод нажимного устройства прокатного стана

Загрузка...

Номер патента: 671891

Опубликовано: 05.07.1979

Автор: Бирфельд

МПК: B21B 37/60

Метки: устройства, стана, электропривод, нажимного, прокатного

...входе регупятора 17 явпяетсяв преобразоватепе 9 цифро-внапог и пода- преобразование в фуйкциональном преобрается на вход задатчика 10 интенсивности, эоввтеле 18 сигналов датчиков скоростиподключенного через регупятор 11 скоро и угпового попожения 20 шпинделя 22сти и регупятор 12 тока к статическому (вапа двигатепя 21) верхнего валка 23.преобразоватепю 13, от которого питает- Эти датчики косвенно йэмеряют частоту ися эпектродвигатепь 2. В якорной цепи фазу вибраций винтов 1, возникаю пих приэлектродвигателя 2 включен датчик 14 вращении несбалансированных маховых 1тока .а с валом электродвигателя 2 сое О масс щпиндепя 22 и являющихся главнойдинен датчик 15 скорости (тахогенератор). прйчиной уменьшения.трения в подпятниквх,К другому входу...

Устройство автоматического управления кольцевой слиткоподачей блюмингов и слябингов

Загрузка...

Номер патента: 551829

Опубликовано: 15.10.1978

Авторы: Еремеев, Ронин, Бирфельд, Шомин

МПК: B21B 39/02, B21B 37/00

Метки: блюмингов, слиткоподачей, кольцевой, слябингов

...при этом слнтковоэ на контролируемом участке.,Управление ключами осуществляется узлом 4 программы остановок слитковозов и сигналами каналов автоблокировки смежных логических блоков,Программа остановок слитковозов у тре. буемых участков нагревательных колодцев задается при помощи узла 3 ручного управления, которое вводит информацию в узел 4 программы остановок слнтковозов.Основным назначением узла 4 программы остановок слитковозов является обеспечение чередования остановок слнтковозов под загрузку иа двух одновременно выбранных участках при выдаче слитков из двух нагревательных колодцев или из одного колодца двумя кранами. Отправка слитковоэа после загрузки его слитком происходит автоматически от сигнала узла 5, включающего контактный...

Преобразователь углового положения вала в код

Загрузка...

Номер патента: 600590

Опубликовано: 30.03.1978

Авторы: Бирфельд, Львова

МПК: G08C 9/04

Метки: положения, углового, вала, код

...выполнен в виде матрицы на диодах 10 с избирательным полем 11. Всртикальныс шины 12 подключены к выходам усилителей 8, а горизонтальные шины 13 образуют выходные цепи, с шинами 12 и 13 соединены сигнальные лампы 14.При вращении вала механизма 3 и соединенного с ним через редуктор 2 сельсина-датчика 1 на выходе преобразователя 4 создастся т-фазная система синусоидальных напряжений, сдвинутых друг относительно друга в2;пространстве на угол - . Прохождениеикаждого напряжения т-фазной системы через нулевое значение и изменение при этом фазы на - фиксируется одним из триггеров 6, ко 2торый за один оборот датчика 1 переключается два раза. Угол переключения триггера 6 в пределах - плавно регулируется измснснитем положения движка на делителе 5,...

Способ производства конфет из пралиновых масс

Загрузка...

Номер патента: 286493

Опубликовано: 01.01.1970

Авторы: Московский, Бирфельд, Мачихин, Самойлов, Московска, Минаков

МПК: A23G 3/00

Метки: пралиновых, производства, масс, конфет

...осуществляют црп т.мпературе 28 - 32 С и вязкости массы от 100 до 800 и сек/м 2. Это способствует улучшению качеспва изделий,Способ поясняется чертежом, на котором цредставлена технологцчеокая схема его выполнения.Приготовленная лопастным смесителем 1 непрерьсвного действия с добавлением при помощи дозаторов 2 и 3 ингредиентов смесь поступает в нагнетатель 4, который перекачивает ее по трубопроводу б, снабженному ру. башкой, в которой термостатом 6 прц помощи циркулирующего геплоцосптеля (воды) поддерхкивается определенная темцсратура.На некотором расстоянии, определясмохс наибольшим давлением, допускаемым для данного типа массы, цли параметрами насоса, последовательно расположены нагнетатели 7 и 8, характеристики которых аналогичны...

Устройство для измерения статической составляющей тока приводного электродвигателя

Загрузка...

Номер патента: 188548

Опубликовано: 01.01.1966

Автор: Бирфельд

МПК: H02P 5/06

Метки: приводного, статической, составляющей, электродвигателя

...этих двигателей имели одинаковую степень насыщения с одинаковым относительным рас положением номинальных потоков возбуждения, а ток возбуждения двигателя ДЕ в переходных режимах следовал за изменением тока возбуждения прокатного двигателя, Последнее условие достигается благодаря включению по следовательно с обмоткой возбуждения дви.гателя ДЕ большого добавочного сопротивления.Возможные искажения обусловлены действием реакции якоря и влиянием вихревых то ков двигателя ДЕ, так как крупные машиныпостоянного тока в отличие от маломощных, выполняются компенсированными и с шихтованной станиной. Однако, эти искажения незначительны и не оказывают существенного 30 влияния на точность работы устройства.188548 Предмет и зоб р ете н и я...

Бесконтактное реле

Загрузка...

Номер патента: 187090

Опубликовано: 01.01.1966

Авторы: Неймарк, Бирфельд

МПК: H03K 17/80

Метки: реле, бесконтактное

...ключается бильных характку управления ть в одно из силовых обмои двух добавочтени едмет изобр ктное реле, выпол гнитном усилител ые обмотки, нагр два дополнитель го образуют мос 1 елью повышения обмотка управле включена в плеч Бесконтатактном макой, силовтивление и10 ния которотем, что, сботы реле,усилителяста. хемы предлося от трансой через диоды нитного усилинагрузки Й и Изобретение относится кмагнитным реле.С целью получения ряда статеристнк, предлагается обмомагнитного усилителя включаплеч моста, составленного изток, сопротивления нагрузкиных сопротивлений.На фиг. 1 и 2 представленыженного бесконтактного реле.Магнитный усилитель питаеформатора Тр со средней точкДт и Д 2. Силовые обмотки мателя А и В , сопротивление МГ 1 К Н 03 Н...

Блюминг-автомат для прокатки блюмов и слябов

Загрузка...

Номер патента: 149376

Опубликовано: 01.01.1962

Авторы: Гендельман, Валугин, Корякин, Тищенко, Химич, Еремеев, Бирфельд, Каган

МПК: B21B 1/06

Метки: прокатки, блюмов, слябов, блюминг-автомат

...датчики положения и скорости рабочих валков 15 и измеритель 1 б длины раската для каждого пропуска).В процессе прокатки определяется фактическая длина раската, всоответствии с которой выдается программа огневой зачистки определенных участков раската машиной 17 огневой зачистки бесстанинногоисполнения, установленной между станом и ножницами. Для контроляскорости огневой зачистки раската и длины зачищаемых участков ирайоне машины установлен следящий ролик 18 непрерывного действияс дискретным датчиком 19.После огневой зачистки всех четырех сторон раскат передается кножницам 20, За время движения к ножницам бесконтактным устройством 21 измеряется фактическая длина раската.149376Порезка раската осуществляется автоматически с помощью следяшей...

Устройство для стабилизации переходных режимов

Загрузка...

Номер патента: 144888

Опубликовано: 01.01.1962

Автор: Бирфельд

МПК: H02P 7/34

Метки: стабилизации, переходных, режимов

...с предлагаемым устройством для стабилизации.Управление электродвигателем Д сводится к управлению возбуждением генератора Г с помощью электромашинного усилителя ЭМУ. Задающее напряжение подается на обмотку ЭМУ (3. 0.), Для обеспечения стабилизации переходных режимов стабилизирующая обмотка электромашинного усилителя ЭМУ (С,О) включена в диагональ моста, образованного тремя активными сопротивлениями г г гз и обмоткой возбуждения г,и генератора Г. Во вторую диагональ моста включен якорь электромашинного усилителя ЭМУ. Сопротивления плеч моста выбираются таким образом, что в установившемся режиме мост сбалансирован и при любом значении напряжения на одной диагонали (на входе моста) напряжение на второй диагонали (на выходе моста)...

Поляризованное, бесконтактное, магнитное реле (триггер)

Загрузка...

Номер патента: 143063

Опубликовано: 01.01.1961

Автор: Бирфельд

МПК: H03K 3/45

Метки: реле, триггер, поляризованное, бесконтактное, магнитное

...тока.При отсутствии управляюшего сигнала магнитный усилитель закрыт и все напряжение сети прикладывается к его нагрузочным обмоткам НО, и НО 2, тогда через обмотки ОС, и ОС 2 будет протекать ток отконца К к началу Н. Намагничивающая сила, созданная указанным током, будет действовать на закрывание усилителя.43063 Предмет изобретения Поляризованное бесконтактное магнитное реле (триггер), выполненное на однотактном магнитном усилителе с внутренней обратной связью без обмоток смещения и с выходом на постоянном токе, о т л ич а ю шее с я тем, что, с целью упрощения реле и повышения устойчи. вости его обоих положений, в магнитный усилитель введены две обмотки обратной связи, сосдиненные последовательно с нагрузкой и составляющие вместе с...

Нажимное устройство для обжимных прокатных станов

Загрузка...

Номер патента: 135457

Опубликовано: 01.01.1961

Авторы: Корякин, Химич, Валугин, Бирфельд

МПК: B21B 31/24

Метки: обжимных, станов, нажимное, прокатных

...вала колеса 8 через соединительный фланец 1 б со срезными шпильками 17.Червяк имеет радиальные подшипники и двухстороннюю пяту 18 с бронзовой наплавкой для восприятия усилий торможения винтов. В нижней части нажимные винты опираются через подпятник 19 на подушку 20. Винты вращаются в гайках 21,Раббота устройства осуществляется следующим образом. При включении двигателей 12 одновременно включается вспомогательный компаундный двигатель 11, имеющий при разгоне меньшую электромеханическую постоянную времени, чем основные двигатели 12. ВследствиеЛо 35457 Предмет изобретенияНажииное устройство для обжимных прокатных станов, отл ич а ю щ ееся тем, что, с целью обеспечения надежной работы нажим- ного устройства и предупреждения...

Кантователь обжимных прокатных станов

Загрузка...

Номер патента: 129164

Опубликовано: 01.01.1960

Авторы: Тищенко, Бирфельд, Валугин, Краузе

МПК: B21B 39/22

Метки: прокатных, обжимных, станов, кантователь

...линейки манипулятора, не позволяют ей производить операцию сдвигания слитка на ось соответствующего калибра валков до момента опускания крючьев.Описываемьи кантоватсль олчаея От звеных тем, что аующие крючья в верхнем положении утаплпваются за рабочую поверхнОсть линеЙки мд 1 ипулятора, Оставаясь В этом положении до конц 2 пропуска слитка, 2 перемещение крючьеВ ВВерх ОсущестВляется пъГем скольжения их тыльноЙ скопеннОЙ поверхности по наклонным профилированным направляющим, вмонтированным в липешд манипулятора.На чертеже изображен кантователь в разрезе.К 11 Очья 1 В п 13 оцессе кантованя слитка 2 под 1 м 21 отс 1 з к 132 Йнее верхнее положение, устанавливаясь за пределами рабочей поверхности линейки 3 манипулятора, в которую...

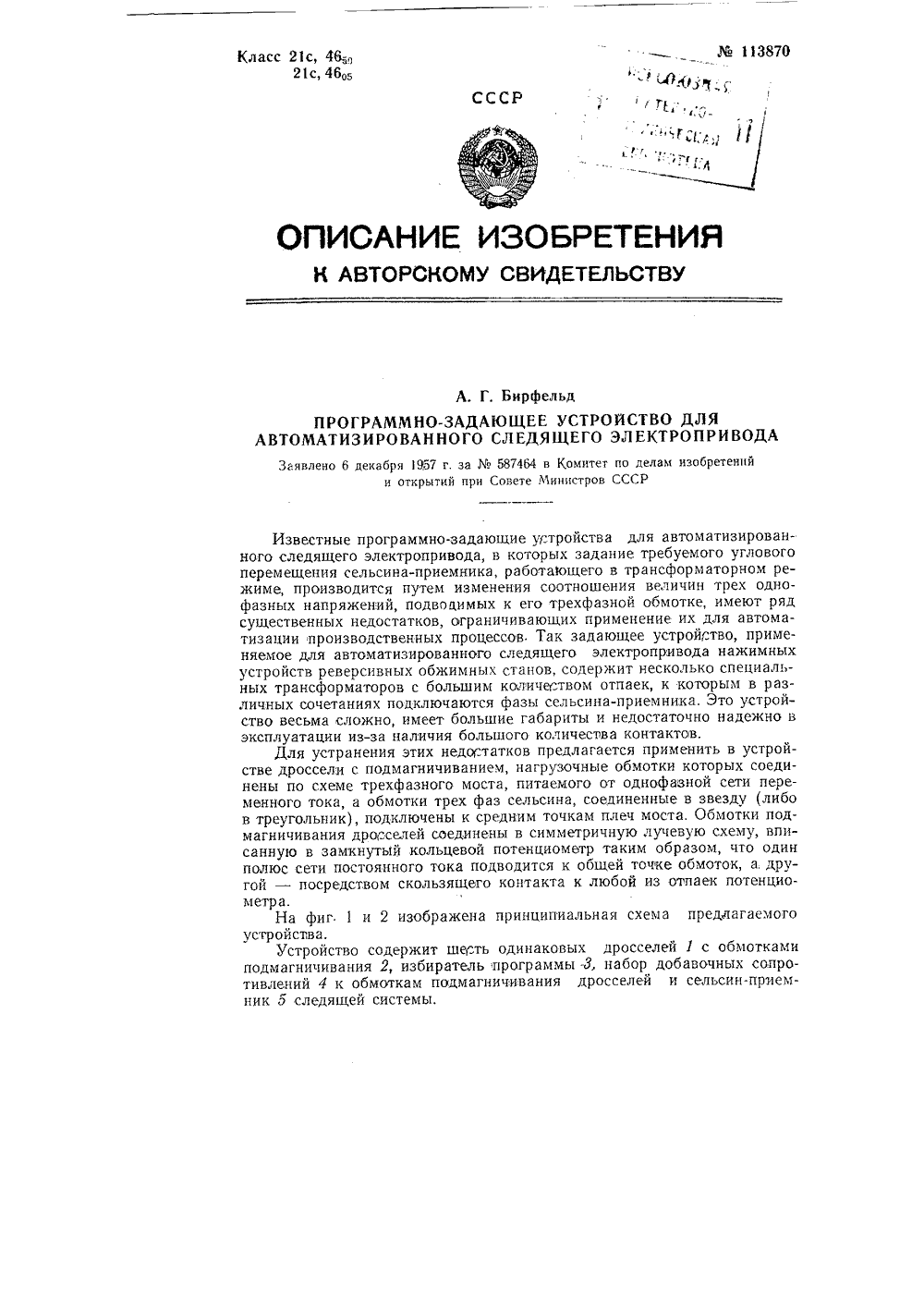

Программно-задающее устройство для автоматизированного следящего электропривода

Загрузка...

Номер патента: 113870

Опубликовано: 01.01.1958

Автор: Бирфельд

МПК: G05B 19/04

Метки: программно-задающее, следящего, электропривода, автоматизированного

...в симметричную лучевую схему, вписанную в замкнутый кольцевой потенциометр таким образом, что один полюс сети постоянного тока подводится к общей точке обмоток, а, другой - посредством скользящего контакта к любой из отпаек потенциометра.1 и 2 изображена принципиальная схема предлагаемого На фиг. устройства. Устройс подмагничив тивлений 4 ник б следяь одинаковых дросселей 1 с обмотками ь программы -3, набор добавочных сопрогничивания дросселей и сельсин-приемво содержит ше" ния 2, избирател обмоткам подмщей системы.Нагрузочные обмотки дросселей 1 включены в плечи трехфазного моста, питаемого от однофазной сети, а обмотки сельсина 5, соединенные в звезду, подключены к средним точкам плеч моста.Избиратель программы 3 выполнен в виде...

Устройство для управления процессом захвата слитка валками прокатного стана

Загрузка...

Номер патента: 100401

Опубликовано: 01.01.1955

Автор: Бирфельд

МПК: B21B 37/46

Метки: валками, стана, процессом, прокатного, захвата, слитка

...моменту прокатки,РН - реле напряжения, включенное на напряжение главного генератора 1 и срабатывающее при напряжении, соответствующем заданной технологией скорости захвата,ПОследовательно с катушками реле РН и РТ включены селеновые вентили 1 СВ и 2 СВ и контактыкоптакторов направления В (Вперед) и Н (Назад), обеспечивающие срабатывание реле РТ и РН лишь при определенном направлении протекания тока главной цепи и полярности напряжения генератора.Перед началом пропуска слитка оператОр выбирает направление вращения и необходимую максимальную (установившуюся) скорость прокатки, Во время разгона прокатного двигателя происходит подъем напряжения на генераторе и разгон главнОго привода, При этом питание контакторов ускорения 1 У, 2 У, ЗУ...
