Программно-задающее устройство для автоматизированного следящего электропривода
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 113870
Автор: Бирфельд
Текст

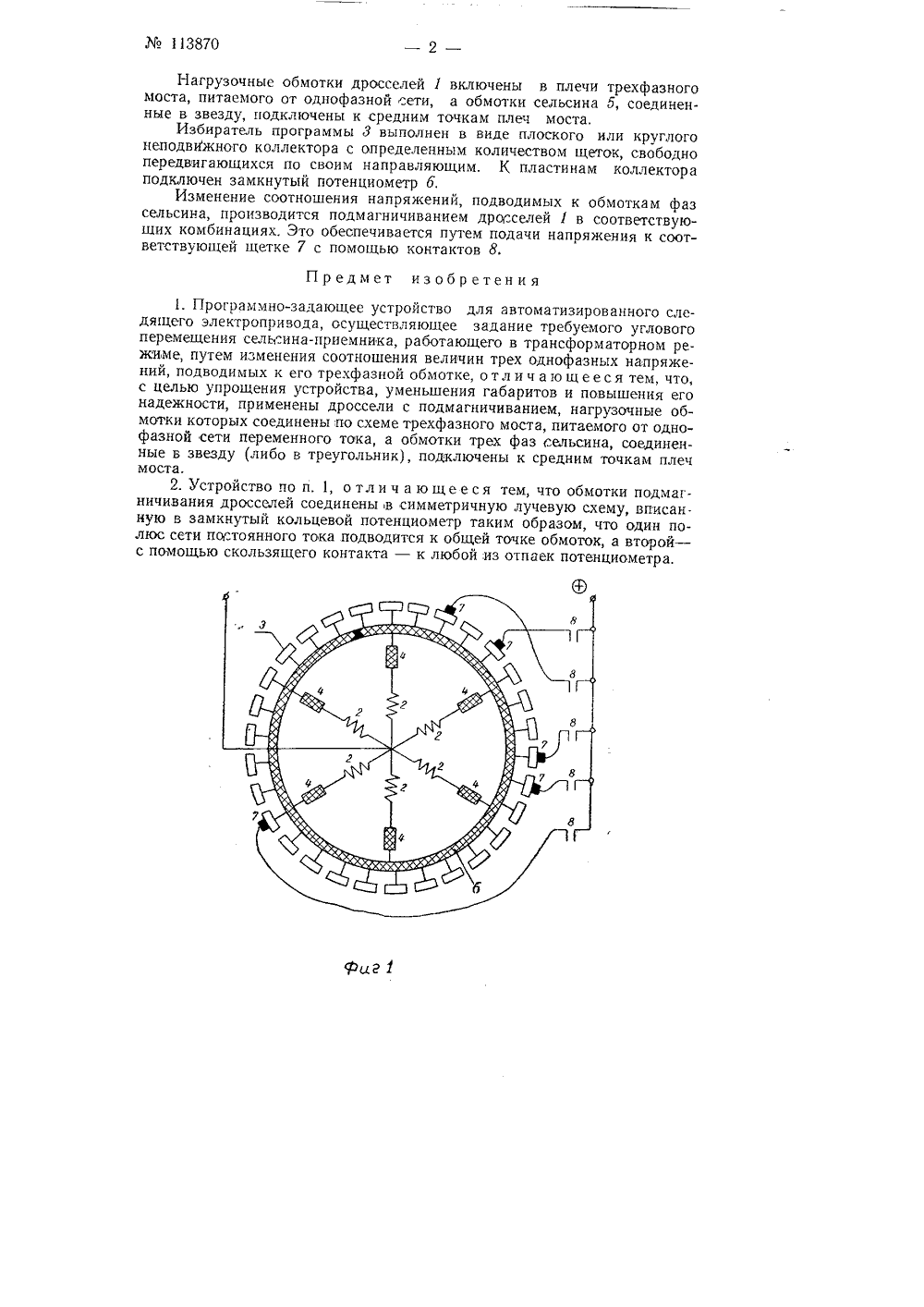

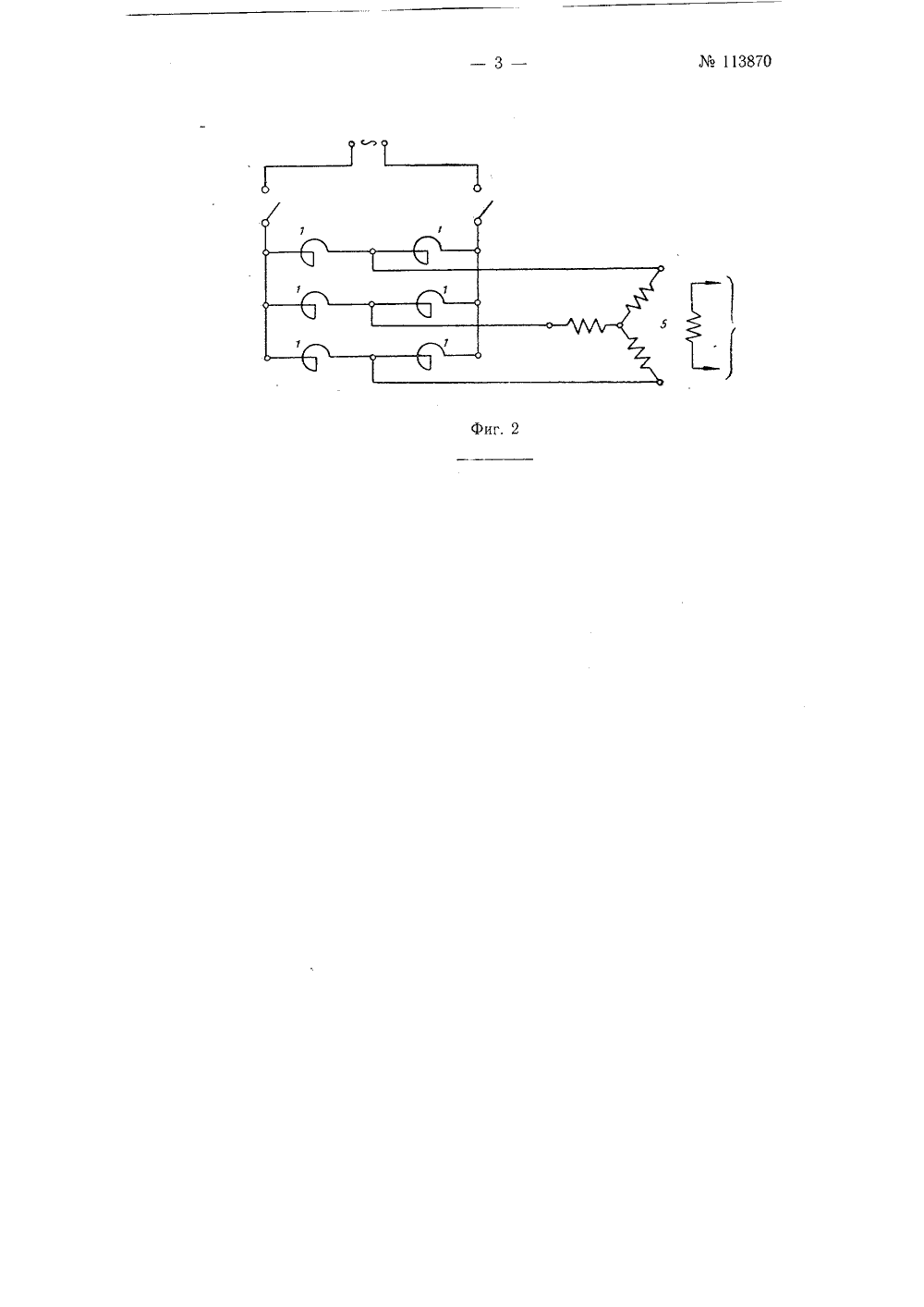

СССР ИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛЬСТВ А. Г. Бирфельд ПРОГРАММНО-ЗАДАЮЩЕЕ УСТРОЙСТВО ДЛЯ ТОМАТИЗИРОВАННОГО СЛЕДЯЩЕГО ЭЛЕКТРОПРИВОабря 1957 г. за587464 в Комитет по делам изобретений и открытий при Совете Министров СССР аявлено Известные программно-задающие устройства для автоматизированного следящего электропривода, в которых задание требуемого углового перемещения сельсина-приемника, работающего в трансформаторном режиме, производится путем изменения соотношения величин трех однофазных напряжений, подводимых к его трехфазной обмотке, имеют ряд существенных недостатков, ограничивающих применение их для автоматизации производственных процессов. Так задающее устройство, применяемое для автоматизированного следящего электропривода нажимных устройств реверсивных обжимных станов, содержит несколько специальных трансформаторов с большим количеством отпаек, к которым в различных сочетаниях подключаются фазы сельсина-приемника. Это устройство весьма сложно, имеет большие габариты и недостаточно надежно в эксплуатации из-за наличия большого количества контактов.Для устранения этих недоостатков предлагается применить в устройстве дроссели с подмагничиванием, нагрузочные обмотки которых соединены по схеме трехфазного моста, питаемого от однофазной сети переменного тока, а обмотки трех фаз сельсина, соединенные в звезду (либо в треугольник), подключены к средним точкам плеч моста. Обмотки подмагничивания дросселей соединены в симметричную лучевую схему, вписанную в замкнутый кольцевой потенциометр таким образом, что один полюс сети постоянного тока подводится к общей точке обмоток, а, другой - посредством скользящего контакта к любой из отпаек потенциометра.1 и 2 изображена принципиальная схема предлагаемого На фиг. устройства. Устройс подмагничив тивлений 4 ник б следяь одинаковых дросселей 1 с обмотками ь программы -3, набор добавочных сопрогничивания дросселей и сельсин-приемво содержит ше" ния 2, избирател обмоткам подмщей системы.Нагрузочные обмотки дросселей 1 включены в плечи трехфазного моста, питаемого от однофазной сети, а обмотки сельсина 5, соединенные в звезду, подключены к средним точкам плеч моста.Избиратель программы 3 выполнен в виде плоского или круглого неподвИжного коллектора с определенным количеством щеток, свободно передвигающихся по своим направляющим. К пластинам коллектора подключен замкнутый потенциометр б.Изменение соотношения напряжений, подводимых к обмоткам фаз сельсина, производится подмагничиванием дроаселей 1 в соответствующих комбинациях. Это обеспечивается путем подачи напряжения к соответствующей щетке 7 с помощью контактов 8,Предмет изобретения1. Программно-задающее устройство для автоматизированного следящего электропривода, осуществляющее задание требуемого угловото перемещения селявина-приемника, работающего в трансформаторном режиме, путем изменения соотношения величин трех однофазных напряжений, подводимых к его трехфазной обмотке, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства, уменьшения габаритов и повышения его надежности, применены дроссели с подмагничиванием, нагрузочные обмотки которых соединены:по схеме трехфазного моста, питаемого от однофазной сети переменного тока, а обмотки трех фаз сельсина, соединенные в звезду (либо в треугольник), подключены к средним точкам плеч моста.2. Устройство по п. 1, о тл и ч а ю ще е ся тем, что обмотки подмагничивания дросселей соединены в симметричную лучевую схему, вписан. кую в замкнутый кольцевой потенциометр таким образом, что один полюс сети постоянного тока подводится к общей точке обмоток, а второй - с помощью скользящего контакта - к любой,из отпаек потенциометра.
СмотретьЗаявка
587464, 06.12.1957
Бирфельд А. Г
МПК / Метки
МПК: G05B 19/04
Метки: автоматизированного, программно-задающее, следящего, электропривода
Опубликовано: 01.01.1958
Код ссылки
<a href="https://patents.su/3-113870-programmno-zadayushhee-ustrojjstvo-dlya-avtomatizirovannogo-sledyashhego-ehlektroprivoda.html" target="_blank" rel="follow" title="База патентов СССР">Программно-задающее устройство для автоматизированного следящего электропривода</a>
Способ управления сельсинным синхронно-следящим электроприводом летучих ножниц и устройство для его осуществления
Номер патента: 143865
Опубликовано: 01.01.1962
Автор: Шагас
МПК: B21B 37/00
Метки: летучих, ножниц, сельсинным, синхронно-следящим, электроприводом
...контактными системами, одна из которых связана с сельсином-датчиком 2, а вторая через дополнительнуюпару индикаторных сельсинов 3 и 4 - с сельсином-приемником б. Первая из подвижных контактных систем командоаппарата выполнена ввиде кольца с двумя 6 и 7 (фиг. 2) токопроводящими и одним 8 изолированным секторами, а вторая - в виде траверсы (не показана) сощеткой 9, вращающейся по указанному кольцу,Сельсины фазируются таким образом, чтобы при синфазном положении роторов сельсина-датчика и сельсина-приемника щетка находилась в середине изолированного сектора.В начале синхронизации сельсин-датчик 2 и сельсин-приемник 5могут находиться в любом относительном положении. При этом щетка 9 командоаппарата может соответственно занимать одно из...
Способ настройки исходного положения электрогидравлического следящего привода с числовым программным управлением
Номер патента: 1834991
Опубликовано: 15.08.1993
Авторы: Каяшев, Космынина, Романчук
Метки: исходного, настройки, положения, привода, программным, следящего, управлением, числовым, электрогидравлического
...16. Датчик 14 связан со штоком 15реечной передачей 17, а шток 15 - с режущим инструментом - хоном 18 и с дополнительным электродвигателем 19 вращенияхона 18. К насосу 8 подключены манометр 5020, клапан 21 и бак 22, шток 15 имеет.поршень 23, Выход "ДА" оператора 3 соединенс входом оператора 4, а его выход "НЕТ" - свходом оператора 2, выход "ДА" оператора5 соединен с входом оператора б, а его выход "НЕТ" - со входом оператора 4.Способ реализуется следующим образом,Рабочая жидкость от насоса 8 поступаетк золотнику 9 под давлением, настроенным с помощью клапана 21 по показаниям манометра 20. Положение золотника 9 задается с помощью шагового электродвигателя 10, От золотника 9 рабочая жидкость подается в одну из полостей...
Задающее устройство следящего электропривода
Номер патента: 451046
Опубликовано: 25.11.1974
Авторы: Бакалов, Пурцен, Хачинян, Шлесберг
МПК: G05B 19/02
Метки: задающее, следящего, электропривода
...контактными группами 30 второго программного реле, причем задающая обмотка приемника соединена со второй диагональю реверсивного контактного моста.На чертеже приведена электрическая принципиальная схема устройства.Обмотка возбуждения датчика 1 соединена с источником питающего напряжения 2 через замыкающий контакт программного реле 3. Задающая обмотка приемника 4 соединена с тем же источником через размыкающий контакт программного реле и через замыкающие или размыкающие контакты второго програмного реле 5, соединенные в реверсивный контактный мост. Обмотки программных реле подключены к выходам внешнего программного устройства 6.При включении от программного устройства 6 реле 3 замыкает свой замыкающий контакт и подает напряжение на...
Задающее устройство следящего электропривода
Номер патента: 1056129
Опубликовано: 23.11.1983
Автор: Чумак
МПК: G05B 1/01
Метки: задающее, следящего, электропривода
...1 О, первой 11 и второй 12 цепочек выделения полярности подключены к началам синусной и косинусной обмоток приемника 9, а выхОд усилителя-ограничителя 10, третьей цепочки 13 " к выходной обмотке приемника 9, одновременно к этой Обмотке приемника 9 подключен вход управляемого Фазоинвертора 33 Выход фазоинвертора 33 подключен к сигнальному входу.фазового детектора 34. Выходы усилителей-ограничителей 10, первой 11, второй 12 и третьей 13 цепочек подключены к входам инверторов 5 и входам соответствующих элементов И 16-19Выходы этих элементов подключены к входам элемента ИЛИ 29, выход которой через элемент И 30 подключен к входу триггера 31 Выход элемента ИЛИ 20 подключен также к второму входу элемента И 21, выход которой через элемент ИЛИ...
Способ автоматического управления сельсинным синхронно следящим электроприводом летучих ножниц непрерывно прокатного стана
Номер патента: 147432
Опубликовано: 01.01.1962
Авторы: Ветошкин, Крикуха, Муриков, Пистрак, Шагас
МПК: B23D 25/00, B26D 5/20
Метки: летучих, непрерывно, ножниц, прокатного, сельсинным, синхронно, следящим, стана, электроприводом
...сельсинов в момент прохождения сельсином-датчиком положения реза;асп - средняя угловая скорость сельсина-приемника на данном участке пути,В целях предотвращения засечки переднего конца необходимо, чтобы раскат наступил после прохождения ножницами реза. При синхронизации с металлом в ножницах образуется укорочение первой отрезаемой заготовкиТак, если сельсинная схема настроена на длину пореза 1то фактическая длина 1. первой заготовки не должна превышать величину;где ч 1 - угловой путь, пройденный сельсином-датчиком за время Л 1.пНо лг= - , откуда (1 -- жЩспспЕсли обозначить длину пореза, на которую настроена тахометрическая схема через с то укорочение первой заготовки будет равнооткуда следует, что с увеличением , при данном ,...
