B21B — Прокатка металла

Страница 164

Проводковое устройство многовалковой клети полосового прокатного стана

Загрузка...

Номер патента: 766695

Опубликовано: 30.09.1980

Авторы: Виноградова, Виноградов

МПК: B21B 39/16

Метки: прокатного, полосового, проводковое, многовалковой, стана, клети

...в виде двух, направляющих лент 5, 6, на которых свободно установлены уплотнения 7,8, взаимодействующие с опорными валками. В корпусе с помощью крышек 9 закреплены подпружиненные пружинами кручения 10 оси 11, 12, на которых закреплены концы лент. Другие их концы закреплены на коллекторах 13, 14 П-образной консоли с помощью планок 15. Коллекторы соединены тройниками 16 со штангами 17, 18, которые установлены перпендикулярно осям с возможностью поступательного перемещения во втулках 19, 20, запрессованных в крышки. Штанги фиксируются 10 в осевом направлении стопорным винтом 21.Втулка 19 снабжена полостями для подачи смазки от трубопровода 22 к штанге 18 и далее через тройник к коллекторам, Проводковое устройство в местах сочленений1...

Способ прокатки слитков

Загрузка...

Номер патента: 768493

Опубликовано: 07.10.1980

Авторы: Клименко, Бабицкий, Горелик, Харченко, Орнатский

МПК: B21B 1/02

Метки: слитков, прокатки

...сек Продолжительность вспомогательной операции после пропуска, сек Про- дол- жи- тельность пауз сек Транспортировка раска-" та на переднюю сторонустана Установка межвалкового зазора и понторныйреверсвалков Реверс валков Установка межналкового зазор и реверсвалков Кантонка сподводомк валкам 1,0 1,0 5 1 5 2 б 3 б 4 б 5 б б 2,0 2 1,6 4 1,6 3,2 1,2 2,0 1,2 2,1 3, 3 1,2 1,2 6 1,6 2,3 3,5 1,2 1,2 8 1,6 10 1,6 12 1,6 3,7 1,2 2,5 1,2 1,2 12 4,0 2,8 П р и м е ч а н и е. Общая продолжительность вспомогательных операций за б рабочих пропусков по изнестному способу составляет 36,5 сек, а по предлагаемому способу - 20,7 сек. чающий задачу слитка в валки определенной частью, например дбнной, и дальнейшее его обжатие в ряде последовательных пропусков с...

Рабочая клеть стана холодной прокатки труб

Загрузка...

Номер патента: 768494

Опубликовано: 07.10.1980

Авторы: Хаустов, Малкин, Крутин, Обух-Швец, Дуплий, Науменко, Бильдин, Гаращенко, Ерохов

МПК: B21B 13/18

Метки: холодной, стана, прокатки, труб, рабочая, клеть

...же, вид сверху.Рабочая клеть содержит корпус 1 сФетырьмя опорными катками 2, попар-о закрепленными,н одной общей подушке 3 , два пилигримовых валка 4с ручьями переменного профиля н ихкалибрах. Один из валков имеет ведущую 5 и синхронизирующую б шестерни,закрепленные на шейках по разныестороны от ручья, а другой валоксинхронизирующую шестерню 7, зацепляемую с синхронизирующей шестерней 6.Ведущая шестерня 5 установлена нзацеплении с неподвижной рейкой 8 размещенноф на станине стана.Ступица 9 синхронизирующей шестерни 6 выполнена на конце с фланцем 10,который имеет несколько наружныхвыемок 11 с тангенциальными сквозными отверстиями в боковых стенках 12выемок, Зубчатый венец 13 установленна ступице свободно и имеет на торце диаметрально...

Рабочая клеть многониточного стана холодной прокатки труб

Загрузка...

Номер патента: 768495

Опубликовано: 07.10.1980

Авторы: Соколовский, Каузов, Эйдельнант

МПК: B21B 13/18

Метки: клеть, рабочая, холодной, многониточного, прокатки, стана, труб

...(не показаны) установлены двепары 3 и 4 рабочих ручьевых валков. Каждая пара имеет внешний рабочий валок 5,контактирующий с опорным валком 6 ивнутренний рабочий валок 7. Бочки валковв местах контакта внутренних рабочих валков соседних пар выполнены диаметром Л,большим, чем их диаметр д в местах контакта с внешними рабочими валками.Внешние рабочие валки имеют приводвращения в виде рейки 8, закрепленной настанине, шестерни 9 и промежуточной шес 0 терни 10, установленной на опорном валке36. Внутренние рабочие валки 7 имеют привод в виде рейки 11, таКже закрепленной на станине, и шестерни 12.Рабочие валки обеих пар йараллельйы между собой и их оси расйоложены в одной плоскости. Внешнйе рабочие валки 5 каждой пары установлены в контакте...

Технологический инструмент для винтовой прокатки

Загрузка...

Номер патента: 768496

Опубликовано: 07.10.1980

Авторы: Зимин, Харитонов, Потапов, Михайлов

МПК: B21B 19/02

Метки: винтовой, прокатки, инструмент, технологический

...- 25%. Калибровку валков целесообразно .выполнять таким образом, чтобы ввертикальной плоскости, где располоЖеныоси в 1 ращения диска 4 и гребень линейки 5,коэффициент овализации был равен (илиб,"изск) к единице.Такой яе цикл, деформации осуществляется под,воздействием выходного участка 2 рабочих валков и следующей по ходупрокатки части сборного направляющегоинструмента. Ось вращения последнего походу прокатки диска располагают в пережиме валков, что позволяет обеспечить необходимый запас тянущих сил при освобоядении очага деформации.Расчеты и опьнные данные показывают,что при использовании двух сборных направляющих инструментов обеспечиваетсястабильное протекание процесса пдокаткис обжатием за проход 45 - 50(ц, = 4,0),Взаимно...

Дорновое устройство пилигримового стана

Загрузка...

Номер патента: 768497

Опубликовано: 07.10.1980

Авторы: Потапов, Кузьминых, Барыкин, Шейх-Али, Поюровский, Артемов, Самигуллин

МПК: B21B 21/00

Метки: пилигримового, стана, дорновое

...при переходе на другой сортаф Ю ж+,% Амент труб.На фиг. 1 представлено предлагаемое устройство, Разрез; на фиг. 2 -разрез А-А на фиг.1; на фиг. 3 - узел1 на фиг,1; на фиг,4 - разрез Б-Б нафиг.1.Дорновое устройство пилигримовогостана содержит дорнодержатель 1, установленный на штоке 2 подающегоаппара а, дорн 3, скрепленный с дорнодержателем, и кожух 4 с гибкимподводом 5 охлаждающей жидкости.В дорне и дорнодержателе выполнены каналы б и 7 подвода и отводасоб"Иетственно; "котбрые соединенымежду собой гибкими шлангами 8. Шланги двумя хомутами 9 прикреплены к патрубку 10 и накидной гайкой 11 соединены со штуцерами 12, один из которых установлен в дорне, другой - в"дорнодержателе.Кожух выполнен кольцевым, свободно установлен на штоке...

Рабочая клеть трубопрокатного стана

Загрузка...

Номер патента: 768498

Опубликовано: 07.10.1980

Авторы: Тыр, Чуев

МПК: B21B 21/00

Метки: трубопрокатного, рабочая, клеть, стана

...отличаться по величине и по направлейию, а также по тому и другомусовмеотно. От величины и направлениясмещения проекций осей пар рабочихвалков относительно осей вращенияукассет зависит длина зоны деформации. и длина ее части Ю , прокатываемой только чистовымй парами валков.и 2 определяются выражениямй:-Е 2 +Чист = г 1 + е 4 еягде е и е - величины смещения про 1 2екций осей пар раббчих- валков относительно 60осей вращения кассет;- длина рабочей частиручьячерновых валков, .установленных в кассетах со смещением е,;- длина рабочей части 2ручья чистовых валков, установленных со смещеВеличины смещения осей пар рабочих валков 3 относительно осей вращения кассет 4 определяются технологическими и конструктивными параметрами стана, но не...

Валок для пилигримовой прокатки труб

Загрузка...

Номер патента: 768499

Опубликовано: 07.10.1980

Авторы: Цапко, Карпов, Хаустов, Жуковский, Яременко, Балакин, Друян, Коробочкин, Гуляев, Бужинский, Бибик, Малкин, Куценко

МПК: B21B 21/02

Метки: пилигримовой, валок, труб, прокатки

...оу его начала,выполне,ны зубья 7, а остальная часть реборд выполнена гладкой.Размеры участка ребордкалибра,на котором выполнены зубья, зыбраныиз следующих соображений, ОсНовйоеобжатие заготовки (до 90)осуществляется обжимным участком, длинакоторого сдставляет обычно Около 10,6 длины рабочего Участка.Наличие на ребордах калибра 0,50,6 длины рабочего участка (отегоначала) обеспечивает возможностьпрокатки труб без вытекания металлав выпуска калибра.прй осуществленииосновного обжатия заготовки (80-90от общей деформации).При этом нали-чие зубьев на ребордах на части рабочегоучастка менее 0,5 его длины необеспечивает достаточной -эаЪпснутостикалйбра, а выполнение зубьев надли,не, большей О,б длинй рабочего участ 1 сй,приводит к...

Механизм подачи стана холодной прокатки труб

Загрузка...

Номер патента: 768500

Опубликовано: 07.10.1980

Авторы: Гриценко, Малкин, Гребеник, Цапко, Ерохов, Ермократьев, Воронко, Хаустов, Обух-Швец, Жицкий

МПК: B21B 21/04

Метки: труб, механизм, подачи, прокатки, стана, холодной

...массы и, соответственно, динамические нагрузки.Цель изобретения - снижение динамических нагрузок в цепи механизма.Для достижения этой цели в механизмеподачи стана холодной прокатки труб, содержащем патрон подачи заготовки и патрон стержня, кинематически связанныемежду собой, кинематическая связь патронов выполнена в виде шарнирно связанныхс каждым из них двух тяг и двух стационарных с шарнирными опорами кулис, ккамню каждой из которых присоединеныпо одной тяге от каждого патрона,Указанная кинематическая связь патронов позволяет значительно снизить весподвижных частей, что положительно сказывается на динамике и надежности работы,Кроме того, в рассматриваемом механизме патрон заготовки после каждой подачивОзвращается в исходное...

Оправка для периодической прокатки труб

Загрузка...

Номер патента: 768501

Опубликовано: 07.10.1980

Авторы: Кравченко, Кекух, Кириченко, Живцов, Тимошенко

МПК: B21B 25/00

Метки: труб, прокатки, оправка, периодической

...их диаметра и криволинейной образующей при переменной твердости материала, и калибрующую (концевую) зону 3 с постоянным круглым поперечным сечением, При этом матсриал обеих зон 2 и 3 и каждого их элемента различается по твердости,Количество кольцевых элементов обжимной зоны может быть от 2 до 10, собранных совместно с калибрующим элементом (и) общим стержнем 4, сочлененным с хвостовиком 1, напримср, при помощи резьбы. Каждый из элемснтов обжимной зоны выполнен в форме гиперболоидов вращения вокруг оси оправки, а образующая их - в форме гипербол, вершина которых находится на общей огибающей, представляющей собой параболу (см, пунктирную линию). Хорды гипсрболических дуг от элемента к элементу возрастают по длине в направлении...

Водоохлаждаемая оправка для винтовой прошивки

Загрузка...

Номер патента: 768502

Опубликовано: 07.10.1980

Авторы: Харитонов, Минтаханов, Потапов, Гаврилов, Козюлин, Зимин, Пантелеев, Годин

МПК: B21B 25/04

Метки: винтовой, водоохлаждаемая, прошивки, оправка

...которой выполнены продольные каналы подводажидкасти во внутрь, и центральныйпруток, установленный от началаполости и имеющий конусный участокувеличивающегося к заглушке диаметра, "соответственно которому выполне"наЧасть"середины полости, центральный пруток снабжен расположенной спе Ореди конусной головкой уменьшающегосядиаметра, соответственно которой= выполнено конусным начало внутреннейполости, его конусный участок увеличивающегося к заглушке диаметрараэ" мещей назаднем конце, при этом установлен центральный пруток с возможностьюосевого перемещения под действием жидкости, которой заполненачасть полости между задним концомпрутка и передним торцбм заглушки, 2 ОТакая конструкция оправки обеспечивает высокое качество внутренней"...

Устройство для нанесения смазки на рабочую поверхность валков прокатного стана

Загрузка...

Номер патента: 768503

Опубликовано: 07.10.1980

Авторы: Маншилин, Долженков, Чукаловский, Коновалов

МПК: B21B 27/10

Метки: валков, прокатного, рабочую, смазки, стана, нанесения, поверхность

...диаметр другого контактирующего ролйка равен йли больше 0,25 диаметравалка. б 8503 4 общий вид; на фиг. 2 - отжимной ро,лик, общий вид.Устройство включает бесконечнуюленту 1,которая поддерживается внатянутом состоянии при помощи поддерживающего ролика 2, контактирующих с валком через ленту роликов3, 4 и отжимного ролика 5, Отжимнойролик смонтирован на полой оси б,служащей для подвода технологическойсмазки, и вместе с огибающей .егобесконечной лентой й поверхностьювалка 7 образует .замкнутое пространство, в котором между секциями 8 отжияного ролика установлены форсунки 9.Устройство работает:следующим образом.При контактировании бесконечнойленты 1 с поверхностью валка 7 припомощи роликов 3, 4 образуется иэо лированное от попадания в него...

Устройство для перевалки валков прокатной клети

Загрузка...

Номер патента: 768504

Опубликовано: 07.10.1980

Авторы: Кореневский, Сазонов, Лебединский

МПК: B21B 31/08

Метки: клети, валков, прокатной, перевалки

...11, на подачу перевалочнойтележки к валкам прокатной клети,предназначенным для перевалки. дележ- Ока при подходе к комплекту валковавтоматически сцепляется с платформойвалков посредством устройства 12,При этом подпружиненный консольныйзахват 7, в случае несовпадения его . щек с лысками цапфы, упираясь в непрйводную цапфу 8 валка, сжимает пружину 6, замыкает контакты. датчика 9,который выдает сигнал в блок управления исполнительным механизмом 3 навключение его двигателя. Исполнительный механизм 3, вращая консольныйзахват 7, проворачивает его до техпор, пока щеки захвата 7 не совпацутс проточками на неприводной цапфе 8.валка. Под действием пружины захват 7 входит н проточки и каждый контакт датчика 9 выдает сигнал на остановку двигателя...

Устройство для перевалки опорных валков и нажимных винтов прокатной клети кварто

Загрузка...

Номер патента: 768505

Опубликовано: 07.10.1980

Авторы: Краузе, Керножицкий, Яковкин, Якимушкин, Шейман

МПК: B21B 31/10

Метки: нажимных, клети, опорных, валков, перевалки, кварто, прокатной, винтов

...балку 4, в которой выполнены два отверстия 5 для размещения нажимных винтов. Размер отверстий больше наружнего диаметра гайки 6 нажимного винта, Оси отверстий расположены симметрично относительно вертикальной оси балки. Промежуточная балка в процессе перевалки ставится посадочными местами 7 на соответствующие посадочные места 8 подушки 9 нижнего опорного валка. Для перевалки верхнего опорного валка используют уравновешивающее устройство 10. Устройство включает рельсовый путь 11 для перемещения валков.Смена валков и нажимных винтов осуществляется следующим образом.После удаления комплекта рабочих валков с нижнего опорного валка он заменяется новым, На новый нижний опорный валок устанавливают промежуточную балку 4, закрепляя ее на...

Универсальный шарнир

Загрузка...

Номер патента: 768506

Опубликовано: 07.10.1980

Автор: Коваленко

МПК: B21B 35/14

Метки: шарнир, универсальный

...между элементами шарнира итем самым уменьшить его габариты в радиальном направлении при той же нагрузочной способности.На фиг. 1 изображен универсальныйшарнир шпинделя; на фиг. 2 - разрезА - А фиг. 1.Универсальный шарнир шпинделя состоит из наружной обоймы 1, промежуточного звена 2, соединительных шаровыхэлементов 3 и 4 качения, сферической головки 5 и упорных шаров 6,При вращении обоймы 1 нагрузка передается головке 5 через элементы 4, промежуточное звено 2 и элементы 3, Элементы 4выполнены меньшего диаметра, чем элементы 3. Шары 6 ограничивают угол перекоса осей головки 5 и промежуточного5 звена 2,Нагрузка, крутящий момент на элементышарнира зависит от плеча приложения силы, Соединительные элементы 4 каченияимеют плечо...

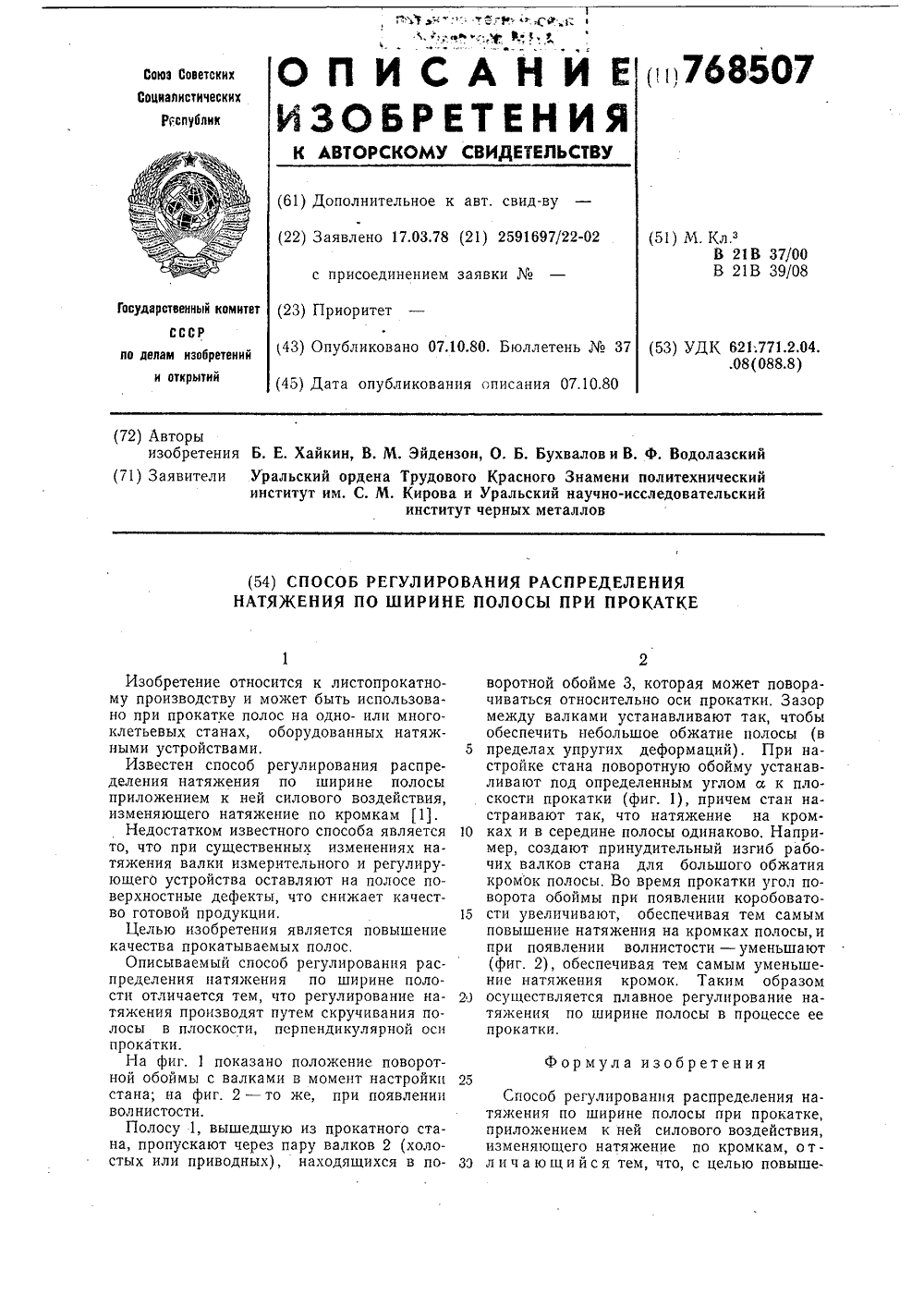

Способ регулирования распределения натяжения по ширине полосы при прокатке

Загрузка...

Номер патента: 768507

Опубликовано: 07.10.1980

Авторы: Бухвалов, Эйдензон, Водолазский, Хайкин

МПК: B21B 37/00

Метки: полосы, ширине, натяжения, распределения, прокатке

...натяжения валки измерительного и регулирующего устройства оставляют на полосе поверхностные дефекты, что снижает качество готовой продукции, 15Целью изобретения является повышениекачества прокатываемых полос,Описываемый способ регулирования распределения натяжения по ширине полости отличается тем, что регулирование на дтяжения производят путем скручивания полосы в плоскости, перпендикулярной осипрокатки.На фиг, 1 показано положение поворотной обоймы с валками в момент настройки 25стана; на фиг, 2 - то же, при появленииволнистости.Полосу 1, вышедшую из прокатного стана, пропускают через пару валков 2 (холостых или приводных), находящихся в по- ЗЭ воротной обоиме 3, которая может поворачиваться относительно оси прокатки, Зазор...

Устройство для определения положения стыка труб на станах холодной прокатки

Загрузка...

Номер патента: 768508

Опубликовано: 07.10.1980

Авторы: Воронко, Хаустов, Нападайло, Дубинин, Калинин

МПК: B21B 37/00

Метки: стыка, труб, положения, станах, прокатки, холодной

...прокаткивключает в себя датчик 1 переднего положения патрона подачи, датчик 2 оборотовгайки винта подачи, датчик 3 перемещениятрубы, блок 4 совпадения, счетчик 5 импульсов, дешифраторы 6, 7 начала и концапрокатки стыка, усилители 8, 9, реле 10, 11,которые управляют блоком 12 регулирования скорости двигателя 13 стана холодной 10прокатки труб.Стан включает гайку 14 винта подачи,промежуточную шестерню 15 механизма подачи, винт 16 подачи, загружаемую трубу17, прокатываемую трубу 18, валки 19 рабочей клети стана, патрон 20 подачи.Принцип работы устройства следующий.После окончания прокатки любой трубыпатрон 20 подачи и конец прокатываемойтрубы 18 останавливается в крайнем переднем положении на одном и том же расстоянии от крайнего...

Устройство для автоматического регулирования скорости приводов клетей двухниточной группы непрерывного стана

Загрузка...

Номер патента: 768509

Опубликовано: 07.10.1980

Авторы: Лошкарев, Карпинский, Кукушкин, Чигринский, Динник

МПК: B21B 37/00

Метки: двухниточной, клетей, непрерывного, группы, приводов, скорости, стана

...много- ниточной и последующей группой клетей стана приводит к нестабильности размеров проката на входе в последующую однониточную группу и, следовательно, разнотолщинности готового профиля.Целью устройства является повышение точности геометрических размеров проката на входе в однониточную группу клетей стана независимо от числа прокатываемых двухниточной группой полос и упрощения схемы регулирования,Поставленная цель достигается тем, что предложенное устройство дополнительно содержит элемент чистого запаздывания, причем выход управляемого ключа соединен со входом элемента чистого запаздывания, выход которого соединен с входом каж 5 10 15 20 25 30 35 40 45 50 55 60 65 4дой из систем автоматического регулирова. ния скорости...

Устройство для автоматического управления скоростью прокатки на непрерывном прокатном стане

Загрузка...

Номер патента: 768510

Опубликовано: 07.10.1980

Авторы: Хазанов, Валдырев, Дралюк

МПК: B21B 37/00

Метки: скоростью, стане, непрерывном, прокатном, прокатки

...блока 2 через управляемые ключи 3 соединен с выходами задатчиков 4 и 5 эталона скорости, а второй вход каждого множительного блока 2 соединен через управляемые ключи 6 с выходами задатчиков 7 и 8 соотношения скоростей валков, управляющий вход каждого управляемого ключа 3 соединен с одним из выходов первого блока 9 сопровождения конца полосы, а управляющий вход каждого управляемого ключа 6 соединен с одним из выходов второго блока 10 сопровождения конца полосы.Устройство работает следующим образом,При прокатке первой полосы первого сортамента ключи 3 соединяют первые входы всех множительных блоков 2 с задатчиком 4 этаона скорости, ключи 6 соединяют вторые"входы этих блоков с задатчиком 7 соотношений скоростей, и управление станом...

Устройство автоматического регулирования толщины полосы на стане холодной прокатки

Загрузка...

Номер патента: 768511

Опубликовано: 07.10.1980

Авторы: Гройсман, Радостев, Хасдан, Вольф, Руд, Бушманов

МПК: B21B 37/24

Метки: полосы, холодной, толщины, прокатки, стане

...стрелкой. Устройство содержит нажимное устройство 2 клети с блоком 3 управления, гидравлическое устройство 4 распора клети с регулятором 5 давления жидкости, первый и второй прямые измерители 6, 7 толщины полосы в виде датчиков измерения толщины полосы перед и за клетью, косвенный измеритель 8 толщины полосы, дающий информацию о выходной толщине полосы в валках клети, т, е. без транспортного запаздывания (этот измеритель толщины может быть выполнен, например, в виде измерителя давления металла на валки и вычислительного блока; он может быть выполнен и в другом виде, например, с использовайием принципа постоянства объема металла при холодной прокатке).Устройство содержит также первый регулятор 9 толщины по отклонению, первый и второй...

Устройство для регулирования толщины полосы

Загрузка...

Номер патента: 768512

Опубликовано: 07.10.1980

Авторы: Тищенко, Чабанов, Тропин, Петров, Браун, Данилюк, Левченко

МПК: B21B 37/62

Метки: толщины, полосы

...5 Если же из блока,5 сравнения по 10 и рабочей 12 камер. . Сгупаеет сигнал о превышении толщиныУстройство работает, следующим об-. полосы 4,то привод 7 соединяет ле-разом. , :вую,полость камеры 11 управления сПредположим, что иэ клети выходит йапеорной магистралью, а правую - со .полоса 4 тоньше заданного размера 10 сливом. Поршень 13 вместе с плукже-;Влок 5 сравнения измеряет толщину , рамн 15 и .14 перемещается вправо.полосы и вырабатывает соответствующйй Давлейие в гидроцилиндрах 2 падает,сигнал отклонения толщины,йзмеренной . Одновременно падает давление и намикрометром б,от заданного значения входе следящего блака 9, соединеннаСигнал поступает на вход привода 7. 15 го с гидроцилиндром 2, а на входеПривод 7 соединяет правую...

Устройство противоизгиба валков

Загрузка...

Номер патента: 768513

Опубликовано: 07.10.1980

Авторы: Василевич, Авраменко, Елишевич, Николаев, Ксензук, Яланский, Горелик, Мирша, Сошников, Зеленский

МПК: B21B 37/30

Метки: противоизгиба, валков

...а следовательно, и величины усилия противоизгиба валков 3 и 6. 45Регулятор 9 давления жидкости кроме гидравлической связи с гидроцилиндрами 1 и насосом 8 имеет электрические связи с измерителем 10 поперечной разнотолщинности и блоком 11 коррекции давления, Блок 50 11 коррекции давления в свою очередь электрически соединен с датчиком 12 положения полосы, предназначенным для регистрации наличия прокатываемой полосы перед клетью, и датчиком 13 наличия метал ла в очаге деформации.Устройство работает следующим образом,При подходе полосы к прокатной клети датчик 12 положения полосы подает сигнал 60 в блок 11 коррекции давления, представляющий собой блок пропорциональности, формирующий сигнал в регулятор 9 давления жидкости, Этот сигнал...

Устройство для регулирования температуры полосы в чистовой группе стана горячей прокатки

Загрузка...

Номер патента: 768514

Опубликовано: 07.10.1980

Авторы: Дружинин, Закржевский, Карюков, Франценюк, Сапожников, Каретный, Белянский, Мельников, Колядич, Шевченко

МПК: B21B 37/74

Метки: чистовой, стана, группе, горячей, полосы, прокатки, температуры

...устройства 20. Вход дифференцирующего устройства 20 соединен с выходом измерителя 21 температуры полосы за черновой группой. 5 10 15 20 25 30 35 40 45 50 55 60 65 Устройство работает следующим образом.При попадании полосы под измеритель 21 температуры полосы на выходе из черновой группы сигнал, пропорциональный температуре полосы, поступает на вход дифференцирующего устройства 20, которое осуществляет дифференцирование сигнала температуры, т. е. производится выделение переменной составляющей глиссажных меток, и подается на блок 19 логики. Блок 19 логики представлен на фиг. 2. При поступлении на вход порогового устройства 22 положительной полуволны синусоидального сигнала на его выходе формируется управляющий импульсный сигнал на...

Двухниточное загрузочное устройство трубопрокатного стана

Загрузка...

Номер патента: 768515

Опубликовано: 07.10.1980

Авторы: Митина, Мироненко

МПК: B21B 39/18

Метки: двухниточное, трубопрокатного, стана, загрузочное

...устройства позволяет обеспечить обслуживание двухручьевого стана холоднойпрокатки труб с расположением ручьевна разных уровнях в одной вертикальной плоскости,На фиг. 1 изображено устройство,общий вид; на фиг.2-разрез А-А нафиг, 1,Двухниточное загрузочное устройство трубопрокатного стана холодной прокатки труб состоит из наклон-:ных стеллажей 1 и 2, расположенныхна разных уровнях и соединенных между собой участком 3 с большим наклоном, равным 30-45 , дозатора 4,овала 5 с рычагом-перекрывателем б ирычагом-задержником 7, привода возвратно-качательного движения вала,выполненного в виде гидроцилиндра 8и рычага 9, приемных желобов 10 и11, установленных на оси прокаткиверхней и нижней ниток в одной вертикальной...

Холодильник с поперечным перемещением проката

Загрузка...

Номер патента: 768516

Опубликовано: 07.10.1980

Авторы: Шоленинов, Лучанинов, Никитин

МПК: B21B 43/00

Метки: холодильник, проката, поперечным, перемещением

...имеетэксцентриковые валы, согласно изобретению, снабжен бандажами, насаженными через подшипники на эксцентрики валов, апривод горизонтального перемещения выполнен в виде незамкнутых цепей однимконцом прикрепленных к штокам поршневых цилиндров, а вторым соединенных сторцом подвижных решеток,На фиг. 1 представлена схема общеговида холодильника; на фиг. 2 - разрез А -А фиг. 1; на фиг. 3 - вид Б фиг. 2; нафиг. 4 - вариант холодильника; на фиг.5 -разрез В - В фиг. 4.Холодильник содержит чередующиеся параллельно расположенные неподвижныерешетки 1 и подвижные решетки 2, раздельный привод горизонтального и вертикального перемещения решеток 2.Привод вертикального перемещения содержит эксцентриковые валы 3, на эксцентрики 4 которых через...

Способ прокатки нессимметричных фасонных профилей

Загрузка...

Номер патента: 772616

Опубликовано: 23.10.1980

Авторы: Панов, Брышко, Нагорнов

МПК: B21B 1/08

Метки: прокатки, фасонных, нессимметричных, профилей

...исходной полосы, например, с постоянной или ступенчатой толщиной, известными способами выполняют продольные прорези с цилиндрическим отверстием в конце их. Межцентровое расстояние А между продольными прорезями равно расстоянию межу ступенчатыми участками готового фасонного профиля, а длина прорезейне менее расстояния от оси рабочих валков до носка валковой772616 6/ ВН Заказ раж 986Подписнбе Филиал ППП Патентф, г,ужгород, ул. Проектная, 4 арматуры. Так на переднем конце исходной полосы длина прорезейдолжна быть не менее расстояния от носка выводной валковой арматуры до оси рабочих валков,а на заднем конце не ме нее расстояния от носка вводной валко.,ой арматуры до оси рабочих валков. Количество прорезей соответствует числу участков...

Прокатная клеть

Загрузка...

Номер патента: 772617

Опубликовано: 23.10.1980

Авторы: Коваленко, Побегайло

МПК: B21B 13/02

Метки: прокатная, клеть

...и опорные 3 валки, комплект которых заключен в общие кольцевые обоймы 4, установленные на опорах качения в раме 5 клети. Опоры качениявыполнены в виде холостых роликов б,которые установлены на эксцентриковыхосях 7 и снабжены фиксаторами 8 ихуглового положения. Опорные валки 3шарнирно соединены между собой резьбовыми стяжками 9 Между рабочимивалками установлено уравновешивающееустройство 10, посредством которогоопорные валки через рабочий валок 2прижаты к кольцевым обоймам.Прокатная клеть работает следующим образом,Рабочие валки 1 и 2, приводимыево вращение от привода клети (на чертеже не показан), вращают обоймы 4и опорные валки 3. Раствор рабочихвалков регулируют реэьбовыми стяжка772617 формула изобретения Составитель Ю.Зарапинактор...

Вертикальная клеть

Загрузка...

Номер патента: 772618

Опубликовано: 23.10.1980

Авторы: Красносельских, Панов, Химич, Панкратов, Корякин

МПК: B21B 13/06

Метки: клеть, вертикальная

...содержащая станину с двумя направляющими, каретки с валками, установленные в станине с возможностью горизонтального перемещения, индивидуальный привод валков с электродвигателями и установочные механизмы, снабжена дополнительными направляющими и смонтированными на них с возможностью горизонтального перемещения двумя рамами, жестко связанными с каретками посредством быстроразъемного соединения, например, клинового, при этом электродвигатели индивидуального привода валков установлены на упомянутых рамах.Действительно, при необходимости извлечения из клети каретки с валком наличие отдельной от каретки рамы для 40 установки на ней двигателя, соединенной с кареткой с помощью быстрораэьемного соединения, исключает необходимость частого...

Устройство для установки верхней линейки в стане поперечно винтовой прокатки

Загрузка...

Номер патента: 772619

Опубликовано: 23.10.1980

Авторы: Крапивин, Кравцов, Самохин, Толпин, Тартаковский, Ермолаев

МПК: B21B 19/00

Метки: линейки, стане, винтовой, верхней, поперечно, установки, прокатки

...в линейкодержатель подпружиненного упора 5, механизм б качания двуплечего рычага и механизм стопорения линейкодержателя, который выполнен в виде цилиндра с корпусом 7, контактирующего с пружиной 8 и на 0 наружной поверхности имеет скос 9 под наружную поверхность линейкодержателя, его поршень 10, имеяций шток 11, установленную на штоке втулку 12 со скошенной наружной поверхностью 13 15 под наружную поверхность линейкодержателя. Механизм стопорения линейкодержателя установлен в горизонтальной плоскости.Устройство для установки верхней ;ф линейки стана поперечно-винтовой прокатки работает следующим образом.Перед началом работы, в момент настройки стана, механизм стопорения линейкодержателя 1 отключают. Для этого в корпус 7 цилиндра...

Способ получения гильз

Загрузка...

Номер патента: 772620

Опубликовано: 23.10.1980

Авторы: Картушов, Потапов, Финагин, Кириченко, Карпенко, Фролочкин, Курятников, Могилевкин

МПК: B21B 19/04

Метки: гильз

...прокатке со скоростью деформации 0,1-50 с ", средним частным обжатием 3-10, при количестве частных обжатий 3-10 металл приобретает температуру, необходимую для поперечно-винтовой прошивки. Назначение указанных пределов режима нагрева и печи и параметров деформации при беэопраночной прокатке обусловлено сортаментом прокатыва емых марок сталей и сплавов, имеющих широкий спектр сопротивления деформации. Для сталей и сплавов с высоким сопротивлением деформации режим нагрева в печи следует ограничить верх-ЭО ним пределом (250 С),что обосновывается необходимостью завершения процес" сон раэупрочнения, происходящих в металлах при нагреве, перед тем как начнется процесс собирательной рекристаллизации. Для сталей с низким со"...
