Способ регулирования распределения натяжения по ширине полосы при прокатке
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 768507
Авторы: Бухвалов, Водолазский, Хайкин, Эйдензон
Текст

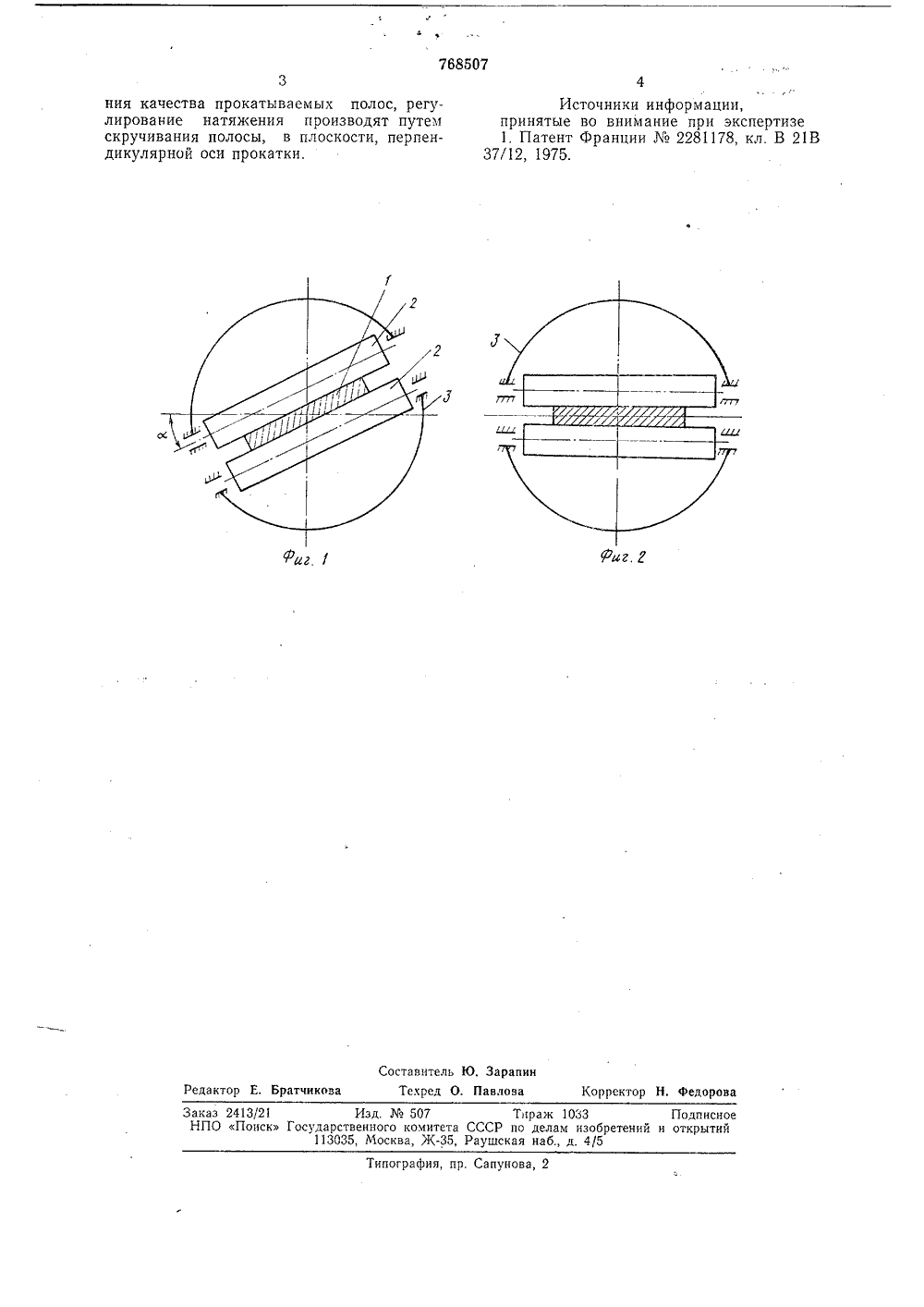

,в.- з р Ф, уО П И С Д Н И Ерц 7685 ОУ Союз Советских Социалистических РгспубликИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСзВУ Ф М(23) Приоритет 51) М. Кл,В 21 В 37/О В 21 В 39/О сударственный комитет Сс Бюллетень37 3) Опубликовано(45) Дата опубликования описания 07,10,8 2) Авторы изобретен 1) ЗаявителиЭйдензои, О. рудового Кр Кирова и Ура институт черн Е. Хайк В, М дена Б, Бухвал сного Зн ьский на тх металл ф. Водолазский политехнический следовательский в Уральский ор институт им,менично-иов(54) СПОСОБ РЕГУЛИРОВАНИЯ РАСПРЕДЕЛЕНИЯАТЯЖЕНИЯ ПО ШИРИНЕ ПОЛОСЫ ПРИ ПРОКАТКЕ 2 зобретения л Способ регу тяжения по ш приложением изменяющего личающийс лирова ирине к ней натяже я тем,ния распределения наполосы при прокатке, силового воздействия, ние по кромкам, о тчто, с целью повышеИзобретение относится к листопрокатному производству и может быть использовано при прокатке полос на одно- или многоклетьевых станах, оборудованных натяжными устройствами. 5Известен способ регулирования распределения натяжения по ширине полосыприложением к ней силового воздействия,изменяющего натяжение по кромкам 1.Недостатком известного способа является 10то, что при существенных изменениях натяжения валки измерительного и регулирующего устройства оставляют на полосе поверхностные дефекты, что снижает качество готовой продукции, 15Целью изобретения является повышениекачества прокатываемых полос,Описываемый способ регулирования распределения натяжения по ширине полости отличается тем, что регулирование на дтяжения производят путем скручивания полосы в плоскости, перпендикулярной осипрокатки.На фиг, 1 показано положение поворотной обоймы с валками в момент настройки 25стана; на фиг, 2 - то же, при появленииволнистости.Полосу 1, вышедшую из прокатного стана, пропускают через пару валков 2 (холостых или приводных), находящихся в по- ЗЭ воротной обоиме 3, которая может поворачиваться относительно оси прокатки, Зазор между валками устанавливают так, чтобы обеспечить небольшое обжатие полосы (в пределах упругих деформаций), При настройке стана поворотную обойму устанавливают под определенным углом а к плоскости прокатки (фиг. 1), причем стан настраивают так, что натяжение на кромках и в середине полосы одинаково, Например, создают принудительный изгиб рабочих валков стана для большого обжатия кромок полосы. Во время прокатки угол поворота обоймы при появлении коробоватости увеличивают, обеспечивая тем самым повышение натяжения на кромках полосы, и при появлении волнистости - уменьшают (фиг, 2), обеспечивая тем самым уменьшение натяжения кромок, Таким образом осуществляется плавное регулирование натяжения по ширине полосы в процессе ее прокатки,Заказ 2413/21 Изд.507 Тираж 1033 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 ипография, пр. Сапунова, 2 ния качества прокатываемых полос, регулирование натяжения производят путем скручивания полосы, в плоскости, перпендикулярной оси прокатки. Источники информации,принятые во внимание при экспертизе1. Патент Франции2281178, кл. В 21 В37/12, 1975.
СмотретьЗаявка
2591697, 17.03.1978
УРАЛЬСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. С. М. КИРОВА, УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЧЕРНЫХ МЕТАЛЛОВ
ХАЙКИН БОРИС ЕФИМОВИЧ, ЭЙДЕНЗОН ВАЛЕРИЙ МОИСЕЕВИЧ, БУХВАЛОВ ОЛЕГ БОРИСОВИЧ, ВОДОЛАЗСКИЙ ВАЛЕРИЙ ФЕДОРОВИЧ
МПК / Метки
МПК: B21B 37/00
Метки: натяжения, полосы, прокатке, распределения, ширине
Опубликовано: 07.10.1980
Код ссылки
<a href="https://patents.su/2-768507-sposob-regulirovaniya-raspredeleniya-natyazheniya-po-shirine-polosy-pri-prokatke.html" target="_blank" rel="follow" title="База патентов СССР">Способ регулирования распределения натяжения по ширине полосы при прокатке</a>
Система совместного регулирования толщины и профиля полосы в клети непрерывного прокатного стана
Номер патента: 980891
Опубликовано: 15.12.1982
Авторы: Бородкин, Гунько, Зимин, Розенберг, Сейдак, Сергеев, Тишков
МПК: B21B 37/28
Метки: клети, непрерывного, полосы, прокатного, профиля, совместного, стана, толщины
...соединен с эадатчиком 5 усилия прокаткисумматор 9, первый вход которого соединен с выходом сумматора 8, а выходчерез нормально-открь 1 тый контактдатчика б наличия металла соединенсо входом сумматора , и блок 105 980891 6 10 30 35 55 формирования сигнала коррекции профиля валков, вход которого соединен с выходом сумматора 8. Блок 10 формирования сигнала коррекции профиля валков состоит из задатчика 11 ширины полосы и множительного устройства 12 первый вход которого является входом блока 10, второй соединен с задатциком 11 ширины, а выход является выходом блока 10.Контур регулирования профиля полосы в последней клети прокатного стана содержит устройство 13 принудительного изгиба валков, включающее гидроцилиндры противоизгиба 14 и гид...
Устройство для автоматической стабилизации натяжения полосы между клетью и моталкой стана холодной прокатки
Номер патента: 150467
Опубликовано: 01.01.1962
Авторы: Маневич, Шишкинский
МПК: B21B 37/48
Метки: автоматической, клетью, между, моталкой, натяжения, полосы, прокатки, стабилизации, стана, холодной
...мостовой фазовращатель Ф, в плечи которого включены сопротивления Я и емкость СПеременные напряжения, снимаемые с этих фазовращателей, поступают соответственно на два совершенно одинаковых формирующих каскада (триоды Т, - Т,), каждый из которых состоит из ограничителя и дифференцирующего элемента. На выходах формирующих каскадов вырабатываются спусковые импульсы малой длительности, которые соответственно через диоды Ди Дпоступают на триггер (триоды Т 6- - Т-,),Таким ооразом, скважность импульсов, снимаемых с коллекторов триодов триггера, пропорциональна фазовому сдвигу переменных напряжений диагоналей мостовых фазовращателей, а этот фазовый сдвиг пропорционален величине подмагничивания дросселя Др.Напряжения с коллекторов триодов Т, и...
Устройство для регулирования температуры полосы на выходном рольганге непрерывного стана горячей прокатки
Номер патента: 753512
Опубликовано: 07.08.1980
Авторы: Герцев, Иофин, Кобзарь, Павленко, Смирнов, Степанов, Филатов, Хотулев, Яшкин
МПК: B21B 37/74
Метки: выходном, горячей, непрерывного, полосы, прокатки, рольганге, стана, температуры
...после установки охлаждения перед смоткой 1 датчика 17 импульсов, предназначенного для получения сигнала, пропорционального скорости сматывающего устройства и задающего уотройства 18, из которого в вычислительное устройство 19 поступает сигнал, пропорциональный необходимой температуры смотки; датчика 20 давления в воздушной магистрали и датчика 21 давления в магистрали охлаждения; решающего устройства 22, в котором осуществляется расчет времени подачи сигнала на.открываниеили закрывание вентилей,Решающее устройство 22 состоитиз преобразователя 23 частота-аналог, предназначенного для преобразования ииМпульсногонайряжения с датчиком 14 и 17 импульсов в постоянное напряжение; задатчика 24 длинынеохлаждаемой части полосы, с которого...
Устройство для регулирования температуры полосы на выходном рольганге непрерывного стана горячей прокатки
Номер патента: 759165
Опубликовано: 30.08.1980
Авторы: Герцев, Иофин, Кобзарь, Смирнов, Степанов, Филатов, Хотулев, Яшкин
МПК: B21B 37/74
Метки: выходном, горячей, непрерывного, полосы, прокатки, рольганге, стана, температуры
...образом,На входы вычитающего устройства25 поступают сигналы заданной температуры смотки (Тсм ) с задатчика10 и температуры конца прокатки (Тп )с пирометра б конца прокатки. С выхода устройства 25 на первый вход множи"тельно-делительного устройства 26поступает сигнал разности температурконца прокатки и заданной температу"ры смотки (Ьт=тц "Т , ), На второйвход множительно-делительного устрой"ства 26 с тахогенератора 7 поступаетсигнал 1 пропорциональный скоростипрохождения полосы по отводному рольгангу (Ч), На третий вход множительно"делительного устройства 26 поступает сигнал прбпорциональный толщинеполосы (Ь) с толщиномера 8. В множительно-делительном устр-йстве происходит перемножение .первых двух вели-,чин и деление на третью...
Способ определения натяжения полосы в клетях непрерывных прокатных станов
Номер патента: 179725
Опубликовано: 01.01.1966
МПК: B21C 51/00
Метки: клетях, натяжения, непрерывных, полосы, прокатных, станов
...полосы; Л 6 = Ь, - й, - абсолютное обжатце полосы; 11, - момент сопротцвлешгя вращению холостого валка. Равенство 11) получено для случая прокатки на гладкой бочке. Подооцые Выражсци 5 можно получить для любого вида калибров Момент сил сопротивления вращению холостого валка может создаваться це только силами трения в подшипш 1 ках холостого валка, но и другими сопротивлениями, Например, если холостой валок имеет ццдивцдуальцый прцвод, с целью улучшения условий захвата, то после захвата полосы двигатель может работать генераторном режиме, создавая сопротивление вращению холостого валка. Если момент сопротивления вращецшо хола стого валка постоянный, то согласно равен. ству 14) величина критического угла 1,. также ПОСТ 051 нца ПРЦ...
