B02C — Дробление или измельчение различных материалов; помол зерна

Страница 22

Прокатно-центробежная машина

Загрузка...

Номер патента: 164782

Опубликовано: 01.01.1964

МПК: B02C 15/16

Метки: прокатно-центробежная

...9, вра 1 ценцем которой регулируется угол поворота отклоняющих лопастей 10, прикреплснцых к скребку шарнирно. Полыи цигп 1 ндр ц рабочий валок приводятся в движение при помощи ременной и текстропной передачи от электродвигателя с двухсторонним валом, 5 Машина работает следующим образом.Включается электродвигатель. В момент,когда цилиндр ц рабочий валок наберут полное число оборотов, открывается шцбер бункера (ца чертеже не показан). Материал через 10 приемную воронку непрерывным потоком поступает в широку 1 о полость между внутренней стенкой цилиндра ц рабочим валком, которые вращаются в одном и том же направлении, Так как эта полость постепенно сужается, то ма терцал, втягиваясь в нее, интенсивно дробитсяи истирается.Проходя через зону...

Измельчения влажных и налипающих материалов

Загрузка...

Номер патента: 164783

Опубликовано: 01.01.1964

Автор: Шнитов

МПК: B02C 13/13

Метки: измельчения, налипающих, влажных

...на кольцевом фундаменте 2, имеет ротор с билами д, вращгиощийся в опорном подшипнике 4 и радиальных подшипниках 6 и 6.Материал поступает в зону дробления по глухому желобу 7 и дробится в кольцевом прострапстве, огра ничсином стержнями 8, Стержни подвешены в опорной плите и могут вращаться в резиновых подшипниках 9 и 10 с водяной смазкой, Вращение стержней происходит против часовой стрелки за счет воздействия;робимого материала,Нижние радиальные подш дятся в массивном стально липший материал со стер скребками 12. Скребки 12 прижимаются помощи пружины 13 винтом личию наклонных плоскосте 16 и кронштейну 17. Регули скребков к поверхности стер 0 ио обеспечивает необходимоис стержней, Вращающийся вертикальный корпус 18 принимает на...

Вибрационная мельница

Загрузка...

Номер патента: 164784

Опубликовано: 01.01.1964

Авторы: Лейбман, Лесин, Моргулис

МПК: B02C 19/16

Метки: мельница, вибрационная

...объединение люков целесоооразно потому, что обеспечивает сокращение вдвое деформации гибких соединений и30 уменьшение их количества, а также радиальПод)гисная гр 1 гггга,ЛО 27 Для измельчения различных материалов применяются вибрационные мельницы, состоящие из помольных камер, попарно ооъединенцых в два блока траверсами, с закрепленными па них подшппцпковыми узлами с эксцентриковыми втулками.С целью увеличения статической устойчивости, блоки помольпых камер в предлагаемой мельнице располага)от один над другим. А траверсы верхнего блока помольных камер могут быть смещенными относительно траверс нижнего блока, что разгружает вал от поперечной нагрузки в середине ц дает возхгожность выполнить его составным.На фпг. 1 схематически изображена...

Машина для вымола оболочек зерна

Загрузка...

Номер патента: 165067

Опубликовано: 01.01.1964

Авторы: Самищенко, Лаптев, Ершов

МПК: B02C 13/18

Метки: зерна, оболочек, вымола

...выпускным патрубком 9 для сходового продукта, оборудованным регулировочным клапаном 20.Лопастный ротор выполнен в виде вала 22 с прикрепленными к нему лопастями 22. В приемной части машины на валу 22 установлено лопастное приспособление 28 для созда. ния воздушного потока, которое имеет сквозную полость, сообщающуюся с воздушной камерой 7.Лопасти ротора сделаны с загнутыми кромками, направление которых в зонах вымола и просеивания противоположно направлению нх в зоне выброса. Последний по ходу продукта участок с загнутыми кромками имеет вырез 14, благодаря которому уменьшается воздействие ротора на продукт.Вымол оболочек зерна машиной производится следующим образом.При вращении лопастного ротора и лопастного приспособления через...

Конусная дробилка

Загрузка...

Номер патента: 165068

Опубликовано: 01.01.1964

Автор: Муйземнек

МПК: B02C 2/04

Метки: дробилка, конусная

...и эксцспт 1 зика. Тани: ООразом, по сре увеличения иерциопой силы протшовес хот 51 21021 е 1 т п 1 С 1)циоых спл Отоситег 1 ьпо фупд 2 мста и величина еурвОвеиспОй иперцио иой силы уменьшаются, положение неуравновешенной шерциоппой силы и лы- Ш ЕСТСЯ, И ЛП 1 ИЯ ДСИСТВИЯ ЭТОИ СИЛЫ ОКЯЗЫВаСТСя ВЫШЕ СЯМОГО ЭКСИСПТРИК 2. В РСЗуЛЬ- тате происходит перекос эксцентрика и возможен прижег его рабочих поверхностей. ПРСДЛ 05 КСПП 251 КОИ СПаЯ ДРООИЛКЯ ООЛЯ- дает повышенным уравновешиванием. 1 остп Гастс 51 это тсм, что п 1 эксцентрике д 130 билки со стороны, противоположной основному противовесу, устапов,сп дополнительный протиВовсс. Ппсрциопп 251 си.12 которОГО пап 132 вСпа в ту жс стОропу, что и иисрцпопп 251 си;12 д 1)0- бящсго конуса, а Пи 5...

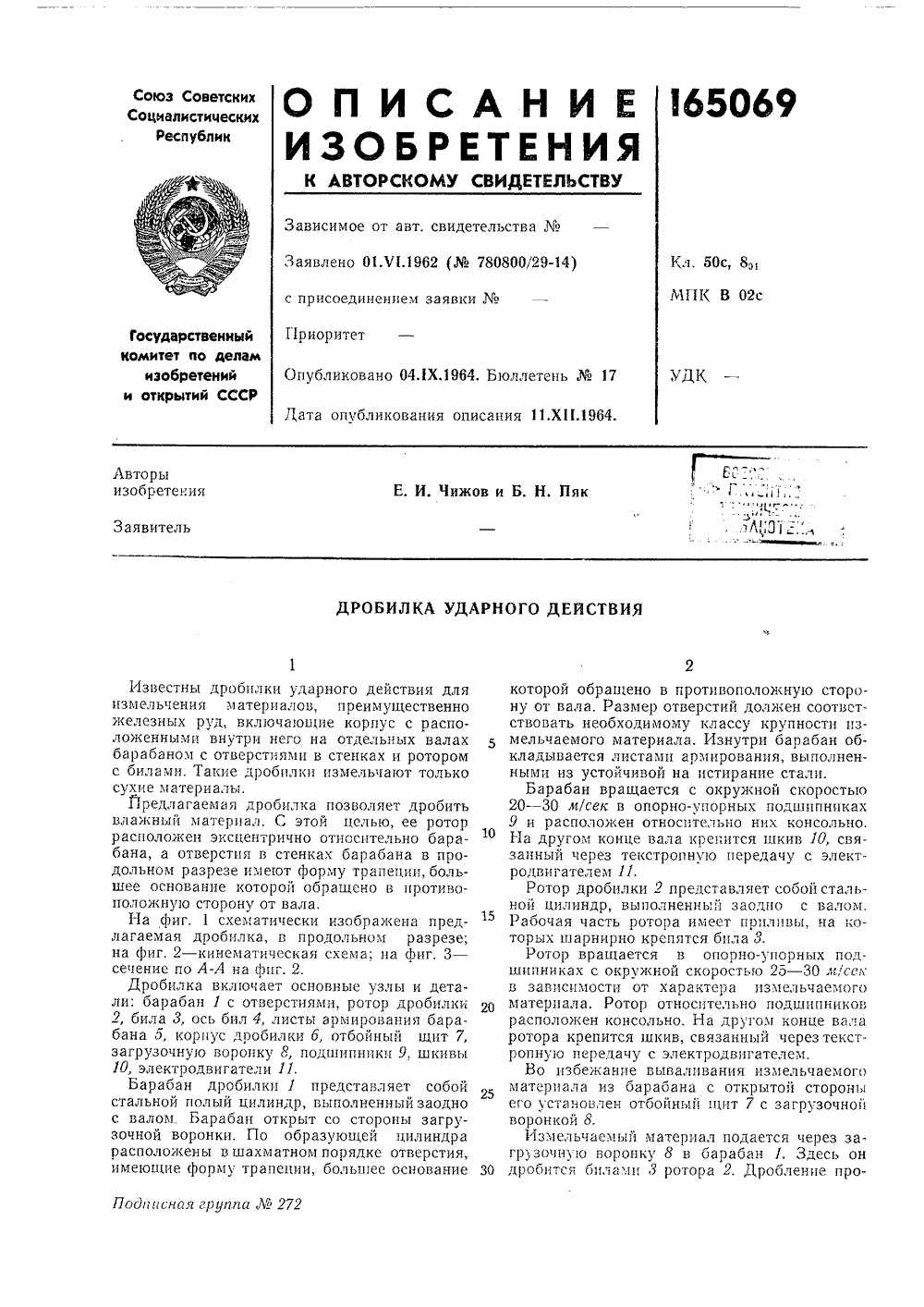

165069

Загрузка...

Номер патента: 165069

Опубликовано: 01.01.1964

МПК: B02C 13/13

Метки: 165069

...окружной скоростью 20 - 30 м/сек в опорно-упорных подшипниках 9 и расположен относительно них консольно. На другом конце вала крепится шкив 10, связанный через текстропную передачу с электродвигателем 11.Ротор дробилки 2 представляет собой стальной цилиндр, выполненный заодно с валом. Рабочая часть ротора имеет приливы, на которых шарнирно крепятся била 3.Ротор вращается в опорно-упорных подшипниках с окружной скоростью 25 - 30 и/сек в зависимости от характера измельчаемого материала. Ротор относительно подшипников расположен консольно. На другом конце вала ротора крепится шкив, связанный через текстропную передачу с электродвигателем.Во избежание вываливания измельчаемого материала из барабана с открытой стороны его установлен отбойный...

Било для молотковых углеразмольных лельниц

Загрузка...

Номер патента: 165070

Опубликовано: 01.01.1964

МПК: B02C 13/28

Метки: лельниц, молотковых, углеразмольных, било

...БИЛО ДЛЯ МОЛОТКОВЫХ УГЛЕРАЗМОЛЬНЫХ МЕЛЬНИЦ Предмет изобретения Подписная группа М 272 Известны оилы для молотковых углеразмольных мельниц, состоящие из плиты с проушицами, расположенными в одной плоскости.Цель изобретения - уменьшить износ била. Для этого в предложенном било плита 5 установлена под углом 15 - 35 к продольной оси била и выполнена в виде пакета из пластин, соединенных между собой.На чертеже представлена схема била.Било состоит из плиты 1 и проушины 2, Пли та била выполнена, например, из борированных пластин, собранных в пакет при помощи простейших способов: сварки, электрозаклепки и т, д, Расположена плита под углом 15 -35 к оси оалки, что значительно увеличиваетсрок службы била,Било для молотковых углеразмольных...

Центробежный истиратель нроб горных пород

Загрузка...

Номер патента: 165071

Опубликовано: 01.01.1964

Авторы: Щербань, Зсою

МПК: B02C 19/20

Метки: центробежный, пород, нроб, горных, истиратель

...Предмет изобретения 2 ставитель В. Храмцо едактор М. И. Бороди вицкая Корректор О. И. Попов хр/3 Тираж 550 Формат бум, 60 К 901/в Объем 0,13 изд. л. Цена 5 ко И Государственного комитета по делам изобретений и открытий СССРМосква, Центр, лр. Серова, д, 4 Заказ ЦНИ пография, пр. Центробежный истиратель проб горных пород, включающий закрытый корпус с рабочей камерой, имеющей цилиндрическую дорожку и рабочий орган, помещенный в рабочую камеру, отличающийся тем, что, с целью повышения степени измельчения и равномерности истирания всей массы пробы, его рабочий орган выполнен с ведущей шайбой с пальцами, на которых свободно посажены истирающие лопасти, прижимаемые центробежной силой при вращении ведущей шайбы к цилиндрической дорожке рабочей...

Центробежная мельннца

Загрузка...

Номер патента: 165365

Опубликовано: 01.01.1964

Автор: Быстров

МПК: B02C 7/06, B02C 7/12

Метки: центробежная, мельннца

...рдбочцс органы размещены друг против друга цд одной геометрйческой осцпричем каждый цз них имеет вид турбики, образованггоп дисками и помещенными между последними лопастями, которым придана в продоль:юм разрезе форма трапеций с меньшим основацем, обращенным в сторону подшипника,2 годпггснггя гргггггги Лг 27 Известны центробежные мельницы для измельчения различных материалов, ггключаюшце неподвижный корпус, два горизонтальных вращающихся в разные стороны ца консольггых валах, смоггтцроваггггых в подпипггиках, рабочих оргаггах с лопастями.1-1 о оцц це обеспечивают достаточной степени измельчения материала,Предлагаемая мельница отличается от известных тем, что ее рабочие органы размещены друг против друга а одной геометриче. ской осц,...

Струйная мельница

Загрузка...

Номер патента: 165369

Опубликовано: 01.01.1964

Авторы: Рогов, Аронов, Моргулис

МПК: B02C 19/06

Метки: мельница, струйная

...поную камеру с соплами и эжектор, Этиницы обладают недостаточной производиностью, так как при увеличении диаметрмеры падает эффективность действиявоздуха или пара, пересекающих основноток с материалом, и ухудшается классирующая способность.Предлагаемая струйная мельницабольшую производительность, чтодостигвыполнением помольной камеры со встным по всей высоте щелевым классифиром и расположением сопел в нескольк по всей высоте камеры. Исходный материал подается при помощи эжекторного устройства 4 в каждый сопловый ряд или в промежуток между ними, Частички материала, до стигшие требуемой толщины, уносятся воздушным потоком в щели классификатора и затем осаждаются з циклоне и фильтре. Поперечное сечение камеры по каждому сопловому...

Способ доводки цирконового концентрата

Загрузка...

Номер патента: 166282

Опубликовано: 01.01.1964

Авторы: Варэн, Дегт, Макалкина, Морозов, Козодоров, Клапцов, Шумейко, Задорожный, Тищенко

МПК: B03B 1/02, B02C 19/06, B07B 7/00 ...

Метки: концентрата, доводки, цирконового

...послеи кон концентрат железнения тзволяет очис только от же минералов. акить ц рлеза, но едмет изобрете Подписная группа М Авторыгзобретения В. Г. Задорожный, В,В. И, Морозов, С, Г Известно получение обезжелезненного циркона из цирконового концентрата, который спекают с серной кислотой при температуре 300 в 4 С. Концентрат прокаливают для удаления из него органических примесей.Предложенный способ отличается тем, что исходный концентрат подвергают избирательному измельчению в струйных мельницах, после чего его сепарируют в восходящем газовом потоке и удаляют содержащую железо тонкую фракцию, Таким путем удается, снп зив содержание железа с 0,185% в исходном концентрате до 0,104 ог в готовом продукте, повысить в нем содержание циркония на...

Струйная мельница

Загрузка...

Номер патента: 166571

Опубликовано: 01.01.1964

Авторы: Лейбман, Лесин

МПК: B02C 19/06

Метки: мельница, струйная

...движениягаза в камере крупные частицы материала5 отбрасываются на периферию, оттуда онишнеками 7 возвращаются в смесительную камеру. Из смесительной камерь 1 материал увлекается струей энергоносителя, поступающего из сопла в разгонный аппарат, в котором10 частицам сообщается скорость, необходимаядля разрушения при соударении с частицами,разгоняемыми противоположным потоком.Крупные частицы материала из помольнойкамеры забрасываются по течке 11 в распре 15 делитель, откуда по течкам 10 возвращаютсяв смесительные камеры.Тонкая фракция через кольцевое сечениепоступает в пылеотделитель, где под действием центробежной силы происходит высажи.20 вание основнойМассы частиц на стенки, после чего частицы по конусу 12 попадают в полость 1...

Проборазделочная машина

Загрузка...

Номер патента: 166624

Опубликовано: 01.01.1964

Авторы: Медведев, Ходош, Травников

МПК: B02C 13/14, B02C 13/06

Метки: проборазделочная

...ки присоеди ривода мгно енные ается машине женно- ороннедвух дством ое кон- гьшает этом з пеЛ пыли ности рпусе черте- гваюажена предложенная и на с разрезом по А-А. П р едм ет из об ретениПроборазделочная машина длясыпучих материалов, включающаявую дробилку и сократитель, отличтем, что, с целью упрощения ее консократитель вмонтирован внутрьдробилки и выполнен в виде располпод колосниковой решеткой двухсковша-отсекателя, укрепленного начагах, свободно насаженных на валки. Подписная грг 1 та1 Известны про бор азде твердых сыпучих мате дробилку и расположен тель. В предложенной проборазделочной сократитель выполнен в виде располо го под колосниковой решеткой двухст го ковша-отсекателя, укрепленного на рычагах, свободно насаженных посре...

Вибрационная мельница

Загрузка...

Номер патента: 166877

Опубликовано: 01.01.1964

Автор: Лесин

МПК: B02C 19/16

Метки: мельница, вибрационная

...может быть использована вибрационная мельница любой конструктивной схемы, предпочтительно с вибратором, вынесенным за пределы помольной камеры,Вибратор в описываемой мельнице вынесенза пределы помольной камеры с минимальным числом подвижных соединений камеры с установкой (два соединения - одно для за грузки исходного материала, другое длявыгрузки готового продукта). Так как блок помольных камер мельницыимеет шесть степеней свободы (три линейных ;О координаты и три угла), то шарнирное соединение должно состоять из кинематических пар, суммарное число степеней свободы которых не должно быть меньше шести. Шарнирное соединение может быть выполнено в ви де комбинации цилиндрических, шаровых ипоступательных пар. При работе мельницы шарнирные...

Мельница для размола зерна

Загрузка...

Номер патента: 168099

Опубликовано: 01.01.1965

Авторы: Кгдк, Яхонтов

МПК: B02C 7/18, B02C 7/08

Метки: зерна, размола, мельница

...конусообразная поверхность жерновов образует зоны 1 б, 17 и 18, которые характеризуются различным числом, уклоном и высотой рифлей. Это обеспечивает дифференцированный режим измельчения и 20 размола. Так, зона 1 б обеспечивает разрушение продукта, зона 17 - размельчение, зона 18 - размол с получением при этом продукта необходимой фракции.Величину кольцевого зазора регулируют ру кояткой 9 с лимбом 10 согласно заданнойфракции крупноты помола путем перемещения вала 4 с жерновом б по вертикали.Досылатель 11 закреплен на валу 4 наджерновами, Выполнен он в ви 1,е втулки с вин тообразными лопастями и предназначен дляпринудительной подачи продукта в кольцевой зазор.Вертикальный вал 4 мельиицы с досылателем 11 и жерновом 5 получает вращение...

168138

Загрузка...

Номер патента: 168138

Опубликовано: 01.01.1965

МПК: B02C 18/14, A22C 17/00

Метки: 168138

...образованием зазора между ними, имеющие сквозные направляющие каналы 14 и 15 для продукта. При этом головка 12 установлена на валу 10 с возможностью смещения в осевом направлении,Прилегающая поверхность головок 12 и 13 выполнена в виде конусов с параллельными образующими 1 б, наклонно к которым и по касательным к соответствующим конусам у. каналов 14 и 15 расположены пластинчатые ножи 17 и 18. Нож 7 укреплен на одном валу с головкой 12.На внешней боковой поверхности наружной головки 13 укреплены лопасти 19.Корпус 5 измельчителя для вывода измельченного продукта из него снабжен тангенциально расположенным патрубком 20, а при санобработке для отвода шнекового питателя от корпуса режущих органов имеется рычажный механизм 21,Привод головок...

Щековая дробилка

Загрузка...

Номер патента: 169384

Опубликовано: 01.01.1965

Автор: Ивачев

МПК: B02C 1/04

Метки: дробилка, щековая

...станину,неподвижную и подвижную щеки, приводимые 5 в движение с помощью шатуна и распорныхплит, отличающаяся тем, что, с целью увеличения хода подвижной шеки в верхней части зева, ее опора выполнена в виде гибкой пластины, заделанной верхним концом в подвиж- О ную щеку, а нижним - в поперечную балкустанины. щеко акрепшеке 2, ечную тунь овер- вниз Подписная группа215 Известные щековые дробилки вклстанину, неподвижную и подвижнуюприводимые в движение с помощью шараспорных плит.Предложенная щековаяся от известных тем, чтов виде гибкой пластины,концом в подвижную щепоперечную балку станины.Такое выполнение дробилки позволяличить ход подвижной шеки в верхнейзева,На чертеже изображена описываемаявая дробилка в разрезе.Опора щеки -...

Ударная мельница

Загрузка...

Номер патента: 169385

Опубликовано: 01.01.1965

Автор: Янкевич

МПК: B02C 13/13

Метки: мельница, ударная

...в дозатор и через загрузочную трубу 8 попадают в полость мельницы, где под ударами бил б рабочего диска дробятся, Воздух в мельницу подается по воздухсводу с заранее заданноц скоростью.Тол цину помола можно регулировать изменением скорости движения воздуха, что обеспе чит получение пресс-порошка необходимогогранулометрического состава.Подаваемый воздух проходит через пластину 9 пеношамота, распределяощую воздух по всей поверхности равномерно, и через сталь ную решетку 10, которая служит защитой дляпластины пеношамота от ударов кусков размалываемого материала, поступает в среднюю зону между рабочими дисками б, захватывая частицы измельченного пресс-материала и 15 унося их через размещенный в верхней частимельницы отвод 11, Частицы...

169386

Загрузка...

Номер патента: 169386

Опубликовано: 01.01.1965

МПК: B02C 19/06

Метки: 169386

...скорости, достаточные для разрушения, Затем частицы разделяются по крупности. Крупные частицы доизмельчаются, а мелкие выносятся в пыле- разделительную камеру 3. В ней частицы ма териала под действием центробекной силы, возникающей от газового вихря, прижимаются к цилиндрической стенке и движутся до конуса 4, откуда сбрасываются в полость 5 и выводятся через патрубок 6. Отработавший энер гоноситель выводится через улитку с патрубком. 2По оси мельницы смонтирована труба 7, предназначенная для того, чтобы устранить проскок частиц, которые несет ядро потока. Выход аэрозоля из вихревой камеры осушествлен в обе стороны. благодаря чему достигается возможность увеличения производительности камеры заданного диаметра.Труба 7 может быть...

Устройство для размола волокнистых материалов,

Загрузка...

Номер патента: 169431

Опубликовано: 01.01.1965

Автор: Бывшее

МПК: B02C 19/06, C04B 20/08

Метки: размола, волокнистых

...воздействию звукового поля,которое также пушит их.От непрерывного чередования различныхвоздействий асбест при сравнительно небольших затратах энергии интенсивно рыхлится. 25 е Устройство дляриалов, наприме 30 авт, св,16093 Подписная еруппа2 б 5 Опубликовано 11.11.1965,По основному авт. св.160936 гидродинамический генератор устройства для размола целлюлозы снабжен щелевидными соплами и вибрирующими пластинами, причем ширина щели каждого сопла составляет 1 - 2 лл, а длина равна ширине пластины, укрепленной на двух подвижных осях для 1 величения амплитуды колебаний, что повышает качество размола, Согласно изобретению область применения известного устройства расширяется. Для периодической промывки сопел от асбеста струями жидкости...

Агрегат для приготовления комбипированныхсилосов

Загрузка...

Номер патента: 169928

Опубликовано: 01.01.1965

Авторы: Шамов, Павлов, Стишковский, Заушицын, Данилова

МПК: B02C 18/06, B02C 13/04, A23N 17/00 ...

Метки: агрегат, приготовления, комбипированныхсилосов

...измельчение и смешивание корнеплодов и травянистых кормов,На фиг. 1 схематически изображен агрегат для приготовления комбинированных силосов, вид сбоку; на фиг, 2 - то же, разрез по А-А; на фиг. 3 - измельчающий аппарат агрегата, вид сбоку.Агрегат включает мойку 1 шнекового типа, с приемным бункером 2 и грязеудаляющим насосом 3; подающий транспортер 4 травянистых кормов; измельчающий аппарат, помещенный в гладком кожухе 5 и выполненный в виде барабана 6 с крыльчаткой 7, держателями 8 с жесткозакрепленными ножами 9 и свободно- подвешенными молотками 10, повернутыми относительно продольной оси барабана на некоторый угол.Технологический процесс работы агрегатадля приготовления комбинированных силосов 5 осуществляется следующим...

Конусная гирационная дробилка

Загрузка...

Номер патента: 170273

Опубликовано: 01.01.1965

МПК: B02C 2/04

Метки: дробилка, гирационная, конусная

...лишь радиальные нагрузки с возможностью вертикального перемещения для пропуска недробимых тел.На чертеже изображена предлагаемая дробилка в разрезе,В корпусе 1 размещен дробящий конус 2, Осевой опорой дробящего конуса является сферическая опора 3, центр которой совпадает с точкой пересечения осей дробилки и дробящего конуса. Сферическая опора, взаимодействуя с плоским диском 4, опертым па поршни гпдроцилиндров 5, имеет возможность свободно перемещаться в горизонтальной плоскости. Радиальными опорами дробя являются верхний подвес 6 и Верхний подвес состоит из цг втулки 8 и конической 9. Кони 5 имеет скользящую посадку на в го конуса 10, что дает возможн тикальном перемещении дробящ изменять положение конической соте вала....

Устройство для загрузки тел шарообразной формы, например шаров, в мельницу

Загрузка...

Номер патента: 170274

Опубликовано: 01.01.1965

Автор: Светличный

МПК: B02C 17/18

Метки: например, загрузки, мельницу, шаров, шарообразной, тел, формы

...питатель выполнен в форме стакана, на внутренней стен ке которого укреплена спираль, образующая желоб, причем угол подъема спирали меньше угла наклона оси вращения питателя к горизонту, что обеспечивает подьем тел шарообразной формы по спирали. 10Благодаря такому конструктивному выполнению устройства достигаются одновременная загрузка и дозировка шарообразных тел, например, в мельницу. Включение питателя в работу может осуществляться от конвейерных 15 весов по заданной программе в зависимости от поступающей в мельницу руды или по сигналу реле времени, включающего питатель через установленные промежутки времени. При прохождении шара через катушку некон тактного счетчика подается импульс для подсчета шаров.На чертеже схематически...

Машина для измельчения зерна и других материалов

Загрузка...

Номер патента: 170275

Опубликовано: 01.01.1965

Автор: Каплун

МПК: B02C 7/08

Метки: измельчения, других, зерна

...конуса 9 и 10. Поверхности б и 7 выполнены из абразивного материала.5 Работает машина следующим образом.Поступающее на переработку зерно подаютв приемный патрубок 11, затвор которого устанавливают на определенную производительность. Затем, ссыпаясь на разгонный 10 диск 1, благодаря центробежной силе зерноотбрасывается к периферии диска и, слетая с него, ударяется о кольцевую рабочую поверхность б, в результате чего зерно шелушится. Падая, зерно попадает на конус 9, с 15 помощью которого направляется к центруразгонного диска 2. Слетая с этого диска, зерно ударяется о поверхность 7, и происходит вторичное шелушение зерна. После этого зерно, попадая на конус 10, направля ется на диск 3 (большего диаметра, чем диски 1 и 2), слетая с...

Способ измельчения материала

Загрузка...

Номер патента: 170435

Опубликовано: 01.01.1965

Автор: Организаци

МПК: B02C 19/18, B02C 23/06

Метки: измельчения

...Я. И. Израимович и В. А зо ганизация Государственного комитета но оборонной технике СС аявител АТЕРИАЛ СПОСОБ ИЗМЕЛЬЧЕН ковых коле- тельно, интенсифицируется процесс измельчеа в жидкой нпя. Известно примененбаний для измельченсреде. льтраз (атери ени едм 5 Способсинтетич действие юи 1 ийся процесса О избыточн Предложенный способ отличается тем, что рабочая жидкость, в которой осуществляется измельчение, находится под избыточным статическим давлением порядка 3 - 10 атм и давлением, создаваемым источником ультразвуковых колебаний, порядка 5 - 20 ата. Благодаря этому увеличивается скорость захлопывания кавитационных пузырьков, резко возрастает сила кавитационных ударов и, следоваизмельчених алмультразвем, что,измельченм статии...

Способ размола

Загрузка...

Номер патента: 170583

Опубликовано: 01.01.1965

Авторы: Шехмейстер, Берченко

МПК: H01J 9/20, B02C 23/06

Метки: размола

...б 5 бликовано 23.1 Ч 965. Бюлл Дата опубликования описани Авторыгзобретени М. А, Берченко и Е. И. Шехмейстер Заявител СПОСОБ О овыш ение агрегативензни измельченного размола материалов и ной устойчивости су порошка.Предложенный спос зован для измельчени та, алунда и дрсгих п б может быть испольлюминофоров, графирошковых материалов. шаровых ть скипио способа е времени Применение скипидара для мокрого размола порошковых материалов, например люминофоров. Подписная грутгаприсоединением заявки Ъ В насгоящее время размол поро териалов в шаровых мельницах вед личных средах, например, в воде, с тоне и т. д. и длительное время, в торого происходит не только измел малываемого вещества, но и истир и стенок барабана, а следователь пение...

Струйная противоточная мельница

Загрузка...

Номер патента: 170831

Опубликовано: 01.01.1965

МПК: B02C 19/06

Метки: противоточная, мельница, струйная

...т труб сдписная группа М 2 Известны струйные противоточные мельницы, включающие помольную камеру, эжекторы, разгонные трубки и сопла.Предложенная мельница отличается тем,что в ней течки, подводящие материал к эжектору, выполнены в виде телескопических трубс шаровыми шарнирами; эжекторы смонтированы на тележках независимо от помольнойкамеры. В струйной мельнице предложеннойконструкции можно регулировать расстояние 10между разгонными трубками в помольной камере, управляя при этом процессом измельчения, и получить измельченный материал заданной крупности.На чертеже схематически изображена струная мельница в разрезе,Помольная камера 1 и два помольных эжектора 2 установлены на индивидуальной тележке 3. Соосность помольных эжекторов...

Навесной измельчитель соломы; е1;

Загрузка...

Номер патента: 171210

Опубликовано: 01.01.1965

Авторы: Федотов, Кович, Евхута, Семененко, Каплин, Остан, Шидловский, Никитенко, Галенко, Горшков, Курилов

МПК: A01F 12/40, A01F 29/00, B02C 18/22 ...

Метки: соломы, навесной, измельчитель

...молоткам, которые имеют закрылки. Это превращает измельчитель в совмещенный с вентилятором; кроме того, увеличивается его пропускная способность.На чертеже схематично изображен измельчитель, продольный разрез,Измельчитель навешивается на уборочный комбайн и состоит из балансирного устройства 1 с вальцем 2, верхнего раоочего вальца 8 с самоубирающимися,пальцами 4 и уголками 5 на наружной поверхности, нижнего рифленого вальца б и измельчающего ротора с шарнирно закрепленными измельчающими молотками 7 и закрылками 8, противорежущей пластины 9 и транспортера 10 половы.При работе измельчителя солома пз соломотряса,комбайна захватывается пальцами верхнего вальца и, зажпмаясь между, ними и 5 нижним вальцом, подается на измельчающийротор....

Щековая дробилка

Загрузка...

Номер патента: 171251

Опубликовано: 01.01.1965

Авторы: Техпн, Ивачев, Воте

МПК: B02C 1/04

Метки: щековая, дробилка

...дробилке плечи распорных плит выполнены различными по длине.На чертеже показана описываемая щековая дробилка в разрезе.Дробилка включает гибкий элемент 1 (в виде пластины), закрепленной верхним концом на подвижной щеке 2 и опирающийся нижним концом на балку 8, связанную с корпусом дробилки,При вращении коленчатого вала 4 шатуны 5 в месте установки распорных плит с различными по длине плечами 6 совершают поПредмет изо тенг св16 С 1384 гью полученггяразличных гощего прострацвыполцены раз. 1 Цековая 0 отличагогиаяся равной произ ризонтальных ства, плечи р личными подробиггка по а тем, что, с ц водительности сечениях дро аспорных плит длине.Подписная группа215 ступательное движение вверх - вниз, тем самым заставляют распорные плиты...

Центробежная дробилка для дробления и одновременной классификации готовогопродукта

Загрузка...

Номер патента: 171332

Опубликовано: 01.01.1965

МПК: B07B 1/08, B02C 7/00

Метки: дробления, центробежная, дробилка, готовогопродукта, одновременной, классификации

...кожуха дробилки. При такой конструкции решетки ее щели не забиваются влажным материалом.На чертеже изображена дробилка, включающая вал 1 с насаженными на нем дискам,и 2 и 3,Предназначенный для дробления материал поступает через загрузочное отверстие 4 на диск 2 первой стадии дробления, где под действием центробежной силы он отбрасывается на колоониковую решетку 5 и дробится. Мелкий продукт проходит через решетку, крупный же - теряет скорость и попадает ца диск 3 второй стадии дробления, где происходит аналогичный процесс. Оставшийся нераздробленный продукт выводится пз дроб ки. Для предотвращения залнпания ще колосниковой решетки последняя выполи из чередующихся неподвижных б и подв 5 цых 7 колосников, имеющих выступ 8,вращении...
