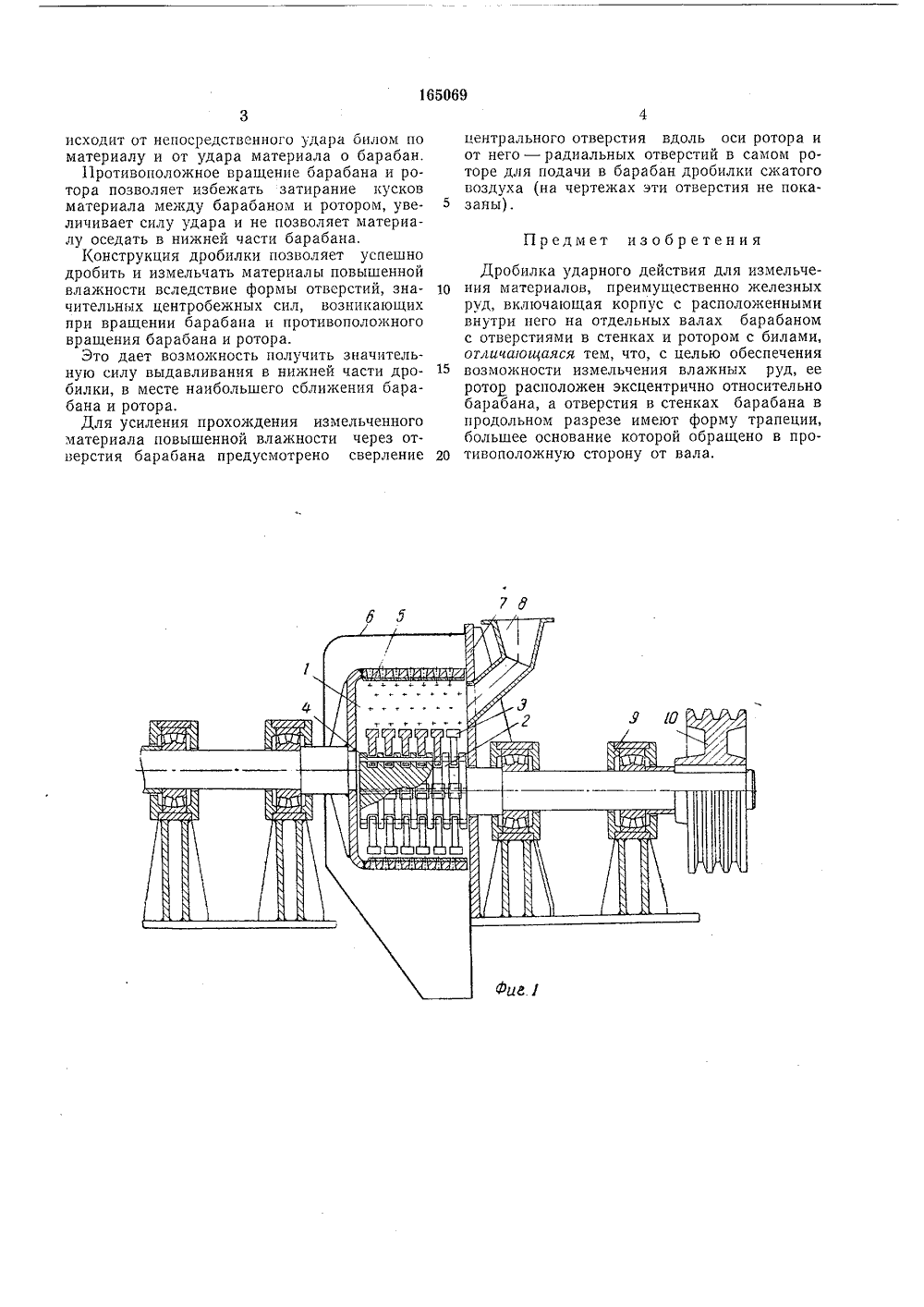

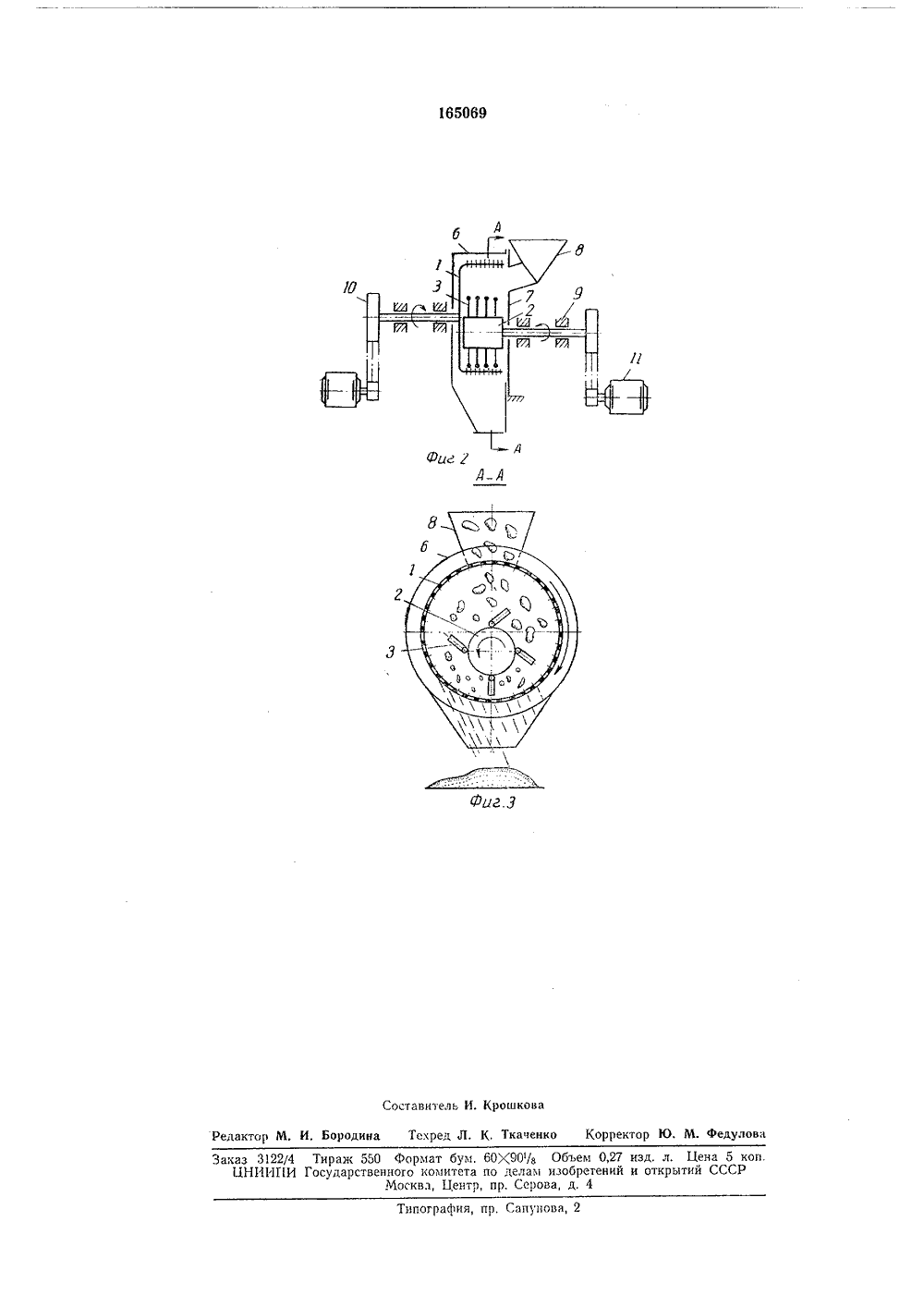

О П И С А Н И Е 165069ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских республикависимое от авт. свидетельстваЗаявлено 01,7.1962 ( 780800/29 1, 50 с,Ц 1 К В 02 с с присоединением заявкиПриоритет Государственный комитет ло делам изобретений и открытий СССРОпубликовано 04 4, Бюллетень17 Дата опубликования описания 11.Х 1.1964. ф,лГ. ;1эггл 1,"И Е.,Авторыизобретения И. Чижов и Б. Н. Пяк Заявите РОБИЛКА УДАРНОГО ДЕЙСТВ за- он одггисна,г грутги Ло 27 Известны дробилки ударного действия для измельчения материалов, преимущественно хкелезных руд, включающие корпус с расположеннымп внутри него на отдельных валах барабаном с отверстиями в стенках и ротором с билами. Такие дробилки измельчают только сухие материалы.г 1 редлагаемая дробилка позволяет дробить влажный материал, С этой целью, ее ротор расположен эксцентрично относительно барабана, а отверстия в стенках барабана в продольном разрезе имеют форму трапеции, большее основание которой обращено в противоположную сторону от вала,На фиг. 1 схематически изображена предлагаемая дробилка, в продольном разрезе; на фиг. 2 - кинематическая схема; на фиг. 3 - сечение по А-А на фпг. 2.Дробилка включает основные узлы и детали: барабан 1 с отверстиями, ротор дробилки 2, била 3, ось бил 4, листы армирования барабана 5, корпус дробилки б, отбойный щит 7, загрузочную воронку 8, подшипники 9, шкивы 10, электродвигатели 11.Барабан дробилки 1 представляет собой стальной полый цилиндр, выполненный заодно с валом. Барабан открыт со стороны загрузочной воронки, По образующей цилиндра расположены в шахматном порядке отверстия, имеющие форму трапеции, большее основание которой обращено в противоположную сторону от вала. Размер отверстий должен соответствовать необходимому классу крупности измельчаемого материала. Изнутри барабан обкладывается листами армирования, выполненными из устойчивой на истирание стали.Барабан вращается с окружной скоростью 20 - 30 м/сек в опорно-упорных подшипниках 9 и расположен относительно них консольно. На другом конце вала крепится шкив 10, связанный через текстропную передачу с электродвигателем 11.Ротор дробилки 2 представляет собой стальной цилиндр, выполненный заодно с валом. Рабочая часть ротора имеет приливы, на которых шарнирно крепятся била 3.Ротор вращается в опорно-упорных подшипниках с окружной скоростью 25 - 30 и/сек в зависимости от характера измельчаемого материала. Ротор относительно подшипников расположен консольно. На другом конце вала ротора крепится шкив, связанный через текстропную передачу с электродвигателем.Во избежание вываливания измельчаемого материала из барабана с открытой стороны его установлен отбойный щит 7 с загрузочной воронкой 8.Измельчаемый материал подается через грузочную воронку 8 в барабан 1. Здесь дробится била ги 3 ротора 2. Дробление про 165069исходит от непосредственного удара билом по материалу и от удара материала о барабан.11 ротивоположное вращение барабана и ротора позволяет избежать затирание кусков материала между барабаном и ротором, увеличивает силу удара и не позволяет материалу оседать в нижней части барабана,1(онструкция дробилки позволяет успешно дробить и измельчать материалы повышенной влажности вследствие формы отверстий, значительных центробежных сил, возникающих при вращении барабана и противоположного вращения барабана и ротора.Это дает возможность получить значительную силу выдавливания в нижней части дробилки, в месте наибольшего сближения барабана и ротора.Для усиления прохождения измельченного материала повышенной влажности через отверстия барабана предусмотрено сверление центрального отверстия вдоль оси ротора и от него - радиальных отверстий в самом роторе для подачи в барабан дробилки сжатого воздуха (на чертежах эти отверстия не пока заны). Предмет изобретенияДробилка ударного действия для измельче ния материалов, преимущественно железныхруд, включающая корпус с расположенными внутри него на отдельных валах барабаном с отверстиями в стенках и ротором с билами, отличающаяся тем, что, с целью обеспечения 15 возможности измельчения влажных руд, ееротор расположен эксцентрично относительно барабана, а отверстия в стенках барабана в продольном разрезе имеют форму трапеции, большее основание которой обращено в про тивоположную сторону от вала,165069 ФигА 4ставитель И. КрошковБородина Текред Л, К, Ткаченко Корректор Ю. М. Федул Редактор Заказ 3122/4 Тираж 550 Формат бум, 60 Р,90/8 Объем 0,27 изд. л. Цена 5 коп. ЦНИ 1 ПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4ипография, пр. Сапунова, 2
