Генератор импульсов

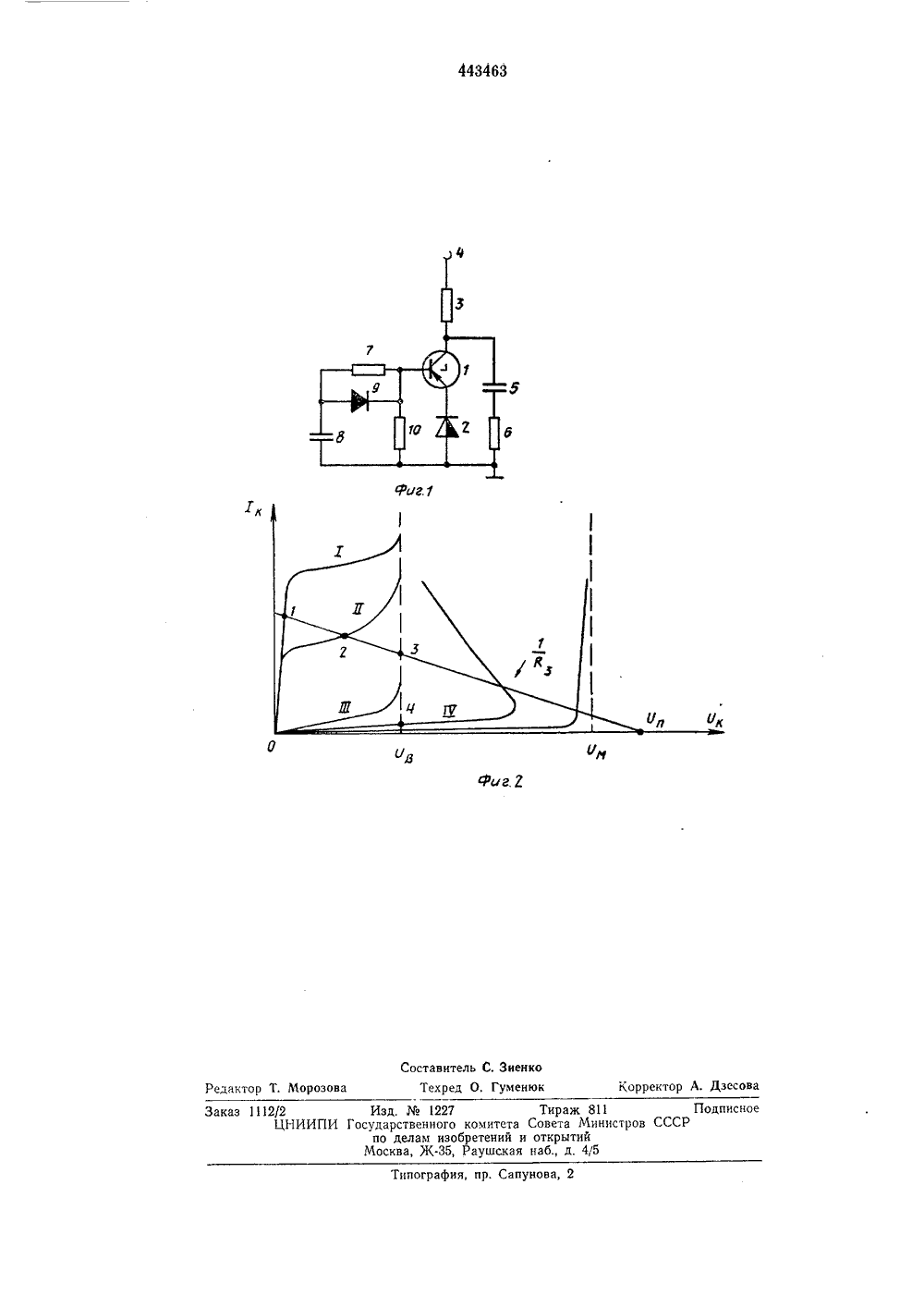

О П И С А Н И Е (и) 443463ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ союз Советских Социалистических Республик(32) ПриоритетОпубликовано 15.09Дата опубликования Совета Министров СССРпо делам изобретений(088.8) юллетень3 открытн описания 25.06.7 о Авторыизобрете конов и С. И. Зиенк а Ленина энергетическог моленский филиал Московского о института(54) ГЕНЕРАТОР ИМПУЛЬСО снои тех- качестве Изобретение относится к импульнике и может быть использовано вгенератора тактовых импульсов.Известен генератор импульсов, содержащий лавинный транзистор с резистором в цепи 5 коллектора и цепи базы, усилителем постоянного тока и накопительным конденсатором в цепи обратной связи усилителя.Однако для получения низкой частоты у такого генератора необходимо увеличивать 10 коэффициент усиления усилителя, что усложняет его.С целью увеличения амплитуды и периода генерируемых колебаний в предлагаемом генераторе в цепь эмиттера лавинного транзи стора включен динистор, а в цепь его базы - цепочка из последовательно соединенных конденсатора и резистора, зашунтированного диодом,На фиг. 1 приведена принципиальная элек трическая схема предлагаемого генератора; на фиг. 2 - семейство вольт-амперных характеристик лавинного транзистора, поясняющее работу генератора.Предлагаемый генератор содержит лавин ный транзистор 1, в цепь эмиттера которого включен динистор 2, подключенный коллектором через резистор 3 к источнику питания 4, Конденсатор 5 является накопительным, последовательно с ним включена нагрузка б, 30 Резистор 7, конденсатор 8, диод 9 определяют время открытого состояния транзистора 1. Резистор 10 соединяет базу транзистора с общей шиной схемы.На фиг. 2 приняты следующие обозначения: 1, 11, 111 - вольт-амперная характеристика транзистора в обычном режиме и 1 Ч - в лавинном режиме; 1/Рз - статическая линия нагрузки; /, - напряжение пробоя лавинного транзистора в схеме с оборванным эмиттером; Уз - напряжение на транзисторе в схеме с оборванной базой.Генератор работает следующим образом.Полный период колебаний генератора складывается из двух этапов.На первом этапе лавинный транзистор закрыт. Напряжение на его коллекторе вначале после включения источника питания 4 изменяется в соответствии с зарядом конденсатора 5 от источника напряжения 4 через резистор 3 и нагрузку 6. В момент достижения на конденсаторе 5 напряжения пробоя У коллекторный переход транзистора 1 пробивается. Начинается заряд конденсатора 8 от источника питания 4 через диод 9, переход коллектор-база транзистора, резистор 3 (на стадпи заряда конденсатора 8 коллекторный период транзистора подобен стабилитрону).Заряд конденсаторов 8 и 5 заканчивается, когда напряжение на конденсаторе 8 достигает напряжения включения У,л динистора 2, при этом напряжение на нем падает, а к базе транзистора 1 через резистор 7 прикладывается отрицательное напряжение конденсатора 8. В связи с этим транзистор 1 входит в насыщение и начинается второй этап формирования периода колебаний схемы.Так как остаточное напряжение на транзисторе 1 и динисторе 2 намного меньше У и 17, соответственно, то амплитуда импульсан .м + 7 вкдОткрытое состояние транзистора 1 определяется разрядным током конденсатора 8. Его разряд проходит по цепи: резистор 7 - переход база-эмиттер транзистора 1 - динистор 2, При некотором граничном токе базыУбР др(В - коэффициент передачи базового тока транзистора в обычном режиме) транзистор 1 выходит из насыщения (положение 1, фиг. 2), после чего он начинает работать в активном режиме (положения 11, П 1, фиг. 2). По мере уменьшения тока базы транзистора 1 его вольт-амперная характеристика меняет положение, а его рабочая точка перемещается по линии нагрузки (фиг. 2) из положения 1, 11 в положение 111.В положении 111 ток базы транзистора равен нулю. Динистор 2 в этом положепии рабочей точки лавинного транзистора при правильно выбранных параметрах схемы должен оставаться в открытом состоянии, т. е, его ток выключения должен быть меньше Выключение транзистора 1 происходит в момент изменения знака тока базы, т, е. токбазы станет отрицательным, при этом вольтамперная характеристика транзистора 1 занимает положение 17 (фиг. 2),Рабочая точка из положения 111 переходит10 в положение 1 Ъ, характерного большим сопротивлением, т. е, происходит запирание лавинного транзистора. Уменьшение тока черезтранзистор также приводит к запиранию дипистора 2. На этом заканчивается второй15 этап формирования периода. Схема возвращается в исходное состояние, при котором лавинный транзистор 1 и динистор 2 выключены,конденсатор 8 разряжен, а конденсатор 5 заряжен до напряжения У .20 Далее процессы в схеме повторяются. Меняя величину конденсатора 8 либо резистора7, можно регулировать период колебаний схемы в широких пределах,Предмет изобретенияГенератор импульсов, содержащий лавинный транзистор с резистором и накопительным конденсатором в цепи коллектора и резистором в цепи базы, отличающийся зО тем, что, с целью увеличения периода генерируемых колебаний и амплитуды выходных импульсов, в цепь эмиттера лавинного транзистора введен динистор, а в цепь базы - цепочка из последовательно соединенных кон денсатора и резистора, зашунтированногодиодом.443463 иг. 2 Составитель С. ЗиенкоРедактор Т. Морозова Техред О. Гуменюк Корректор Л. Дзесо Заказ 1112/2ЦНИИП ПодписноеССР ипография, пр, Сапунова, 2 Изд,1227 сударственного комитета по делам изобретений Москва, Ж, Раушска
