Формирователь двухступенчатых импульсов

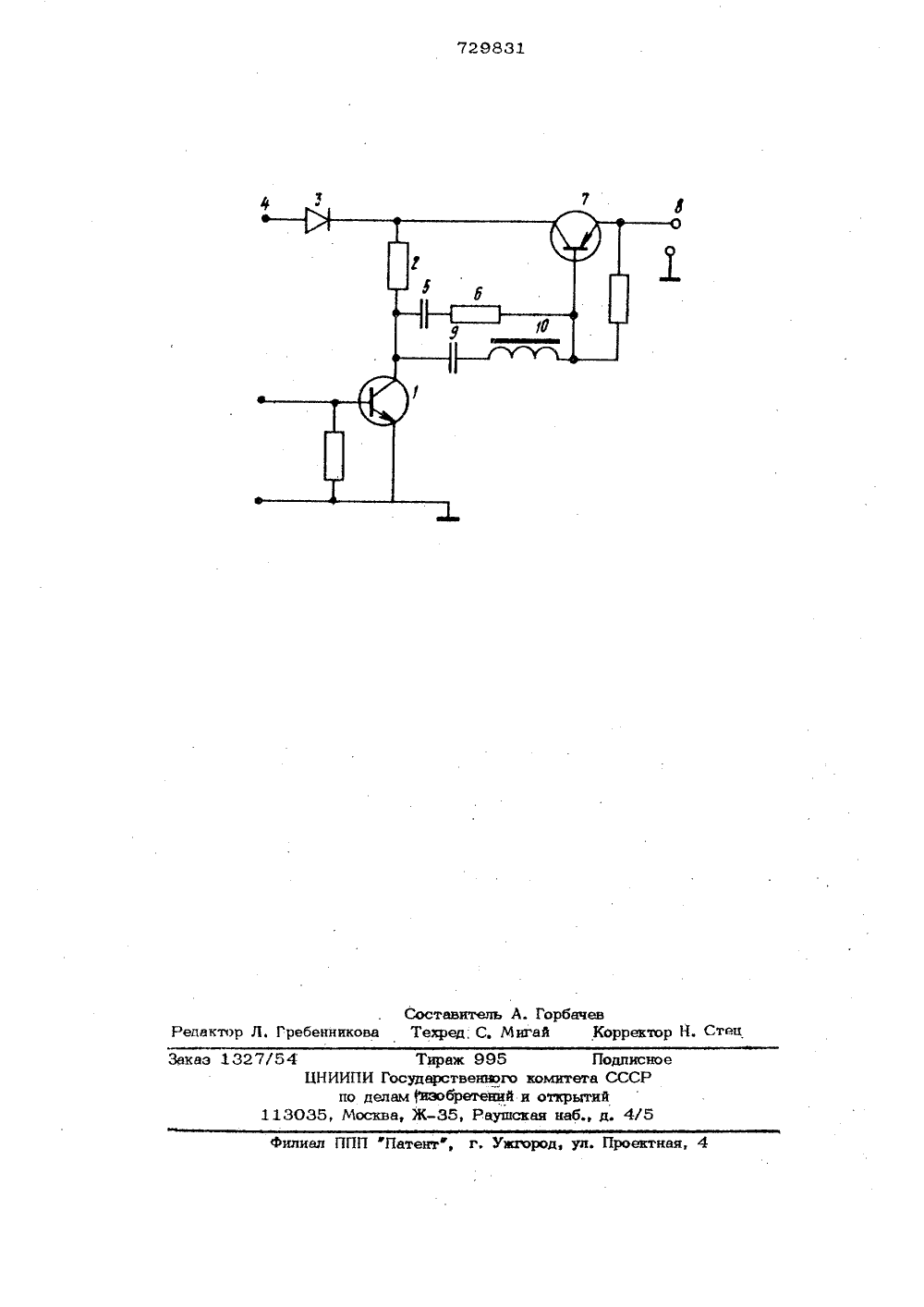

Союз СоветскикСоциалистическимиРеспублик ОП ИСАН ИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п 729831(53 Дата опубликован писания 28,04,80 С. И. Зиенко) Авторизобретени Смоленский филиал Московского ордена Ле энергетического института 71) Заявитель 2Цель изобретения - обеспечение формирования импульса с плоской вершиной,Это достигается тем, что в формироатель двухступенчатых импульсов, соержащий первый транзистор, база котого подключена к шине источника входого сигнала, коллектор через последоваельно соединенные первый резистор иод - к шине первого источника пита, а через последовательно соединенте конденсатор и второй резистор - каэе второго транзистора, эмиттер корого подключен к шине второго источа питания, введены второй конденсароссель, соединенные последоваи включенные между коллекторомтранзистора и базой второготора, коллектор которого подклювтору диода,На чертеже приведена принципиальнаялектрическая схема устройства.Устройство содержит первый транзитор 1, первый резистор 2, диод 3,4 первого источника питания, конИзобретение относится к импульснойтехнике и может использоваться в преобразовательных устро йствах.Известен формирователь двухступен- вчатых импульсов, содержащий первый и двторой транзисторы, диоды, резисторы,5роконденсаторы, трансформатор Я,нНедостатком устройства является его тнизкая надежность в работе. диНаиболее близок к предлагаемому 10 ниЯизобретению формирователь двухступенчатых импульсов, содержащий первыйбтранзистор, база которого подключенаток шине источника входного сигнала, аникколлектор через первый. Резистор и диодк шине первого источника питания, ачерез последовательно соединенные конденсатор,второй резистор - к базе второго транзистора, эмиттер которого подключен к шине второго источника питаЯэНедостатком устройства является невозможность формирования импульса ссплоской вершиной- шину тор идтельнопервоготранзисченкк 4) ФОРМИРОВАТЕЛЬ ДВУХСТУПЕНЧАТЫХ ИМПУЛЬСОВ3 72 денсатор 5, второй резистор 6, второй транзистор 7, шину 8 второго источника питания, второй конденсатор 9, дроссель 10.Устройство работает следующим образом.В исходном состоянии оба транзистора 1 и 7 закрыты. С приходом отпираюшего импульса заданной амплитуды и .длительности транзистор 1 открывается ирходит в насьпцение, Последнее приводит к протеканию тока от второго источника через эмиттерный перепад транзистора 7, резистор 6, дроссель 10, насыщенный транзистор 1, Под действием отпирающего эмиттерного тока транзистор 7 открывается и входит в насыщение, к резистору 2 прикладывается практически все напряжение второго источника питания, которое выбирается большим напряжения первого источника питания, благодаря чему диод 3 закрыт, Время пребывания транзистора 7 в открытом состоянии определяет длительность первой ступени импульса, Это время определяется колебательным пер езарядом конденсатора 9, так только ток в цепи базы начнет переходить через нуль, тран зистор 7 закрывается, После запирания транзистора 7 диод 3 открывается и к нагрузке прикладывается напряжение меньшей величины. Формируется вторая ступень импульса. После окончания входного импульса транзистор 1 закрывается, то в резисторе 2 спадает до нуля. После чу) начинается процесс восстановления исходного состояния схемы. Во время формирования второй ступени импульса, конденсаторы 5 и 9 были заряжены до напряжения второго источника питания, После запирания транзистора 1, к его коллектору прикладывается напряжение первого источника. Время восстановления исходного состояния схемы опреде 9831ляется временем перезаряда конденсаторов 5 и 9 под действием разности напряжений источников питания. После тогокак на конденсаторах 5 и 9 напряжениестанет равным разности напряжений источников питания, схема возвращаетсяв исходное состояние.Длительность первой ступени в даннойсхеме можно менять либо величиной ин дуктивности дросселя, либо емкости конденсатора 9.Таким образом, предлагаемый формирователь формирует импульсы первой ступени с плоской вершиной; время восста новления не зависит от спада вершины.Формула изобретения20 формирователь двухступенчатых импульсов, содержащий первый транзистор,база которого подключена к шине источника входного сигнала, коллектор черезпоследовательно соединенные первыйрезистор и диод - к шине первого источника питания, а через последовательносоединенные конденсатор и второй резистор - к базе второго транзистора,эмиттер которого подключен к шине второго источника питания, о т л и ч а ющ и й с я тем, что, с целью обеспечения формирования импульса с плоскойвершиной, в него введены второй конденсатор и дроссель, соединенные после 3 довательно и включенные между коллектором первого транзистора и базой второго транзистора, коллектор которогоподключен к катоду диода,Источники информации4 О принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 9 511682, кл, Н 03 К 5/01, 1973,2. Электротехника Ь. 2, 1976, с.5прототип).729831 итель А. Горбачевед, С. Мигай Корректор Н. Стен Сос Гребенникова Т27/54 Тираж ЦНИИПИ Государств по делам иэоб 113035, Москва,Ж, 995 Подписноелани комитета СССРретений и открытий Раушская наб., д. 4/5 я нал ППП фПатентф, г, Ужгород, ул. П
