Формирователь прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 785971
Автор: Зиенко
Текст

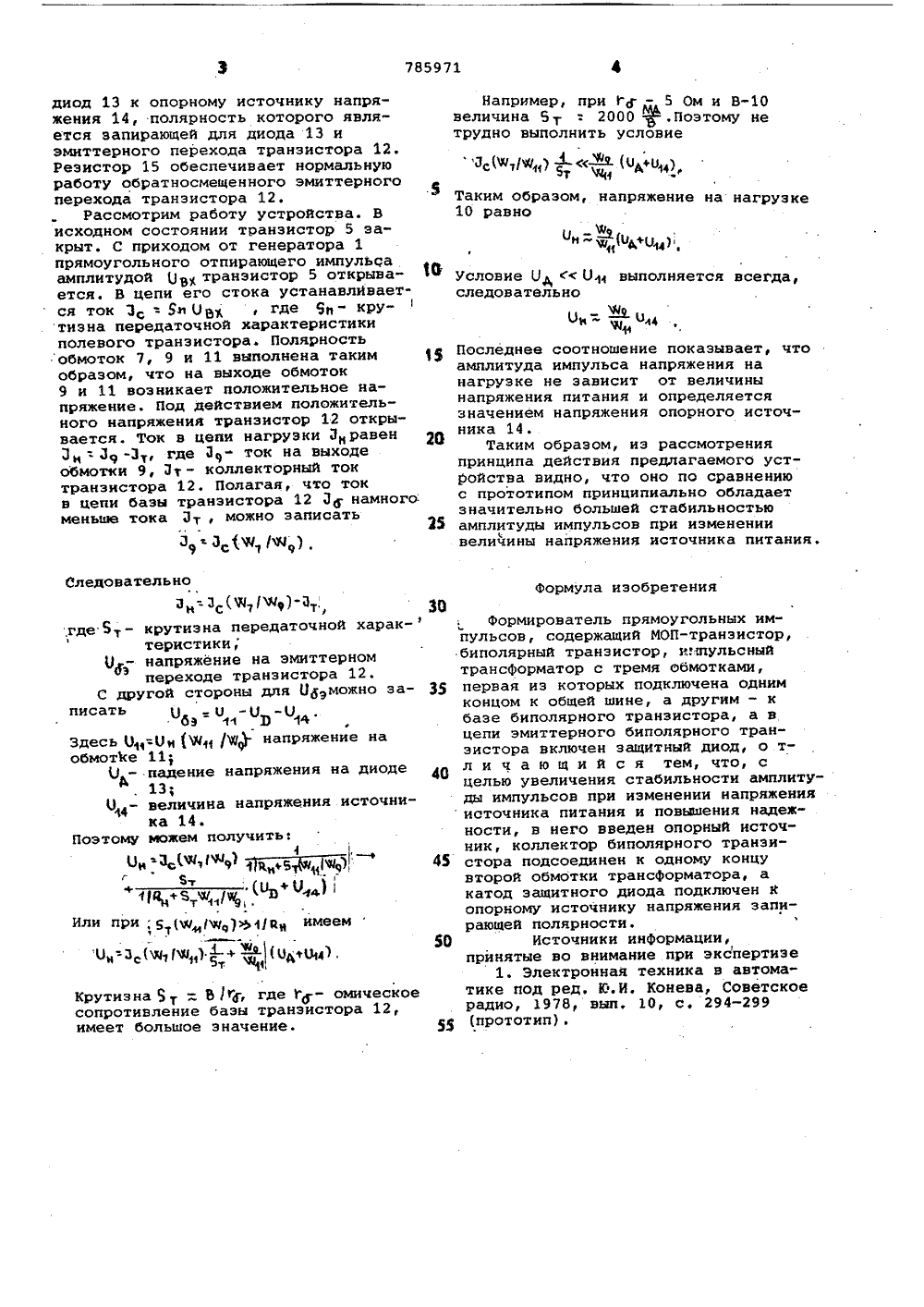

О П И 6.:А"МИ, Е ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(23) йриормтет Н 03 К 3/353 Государственный комитет СССР но делам изобретений н открытий(71) Заявитель Московский ордена Ленина энергетический институт, Смоленский филиал(54) ФОРМИРОВАТЕЛЬ ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в качестве формирователя импульсов стабильной амплитуды в эталонных источниках света, устройствах перемагничивания ферритовых приборов, в генераторах стабильной амплитуды и т.д.Известен формирователь прямоугольных импульсов, содержащий полевой транзистор, трансформатор со стоковой и нагрузочной обмотками 11. Общая точка выходной обмотки и нагрузки подключена через диод в обратном направлении к стоку полевого транзистора. Недостатком этого формирователя является сильная зависимость амплитуды импульсов от изменения напряжения источника питания, так как ее значение прямо пропорционально величине последнего.Целью изобретения является увеличение стабильности амплитуды импульсов при изменении напряжения источника питания и повышение надежности.Для достижения этого в формирователь прямоугольных импульсов, содержащий МОП-транзистор, биполярный транзистор, импульсный трансформатор с тремя обмотками, первая изкоторых подключена одним концомк общей шине, а другим - к базебиполярного транзистора, а в цепи% эмиттера биполярного транзисторавключен защитный диод, в него введенопорный источник, коллектор биполярного транзистора подсоединен кодному концу второй обмотки транс 10 форматора, а катод защитного диодаподключен к опорному источнику напряжения запирающей полярности,На чертеже представлена принципиальная электрическая схема устрой 15 ства,Формирователь прямоугольных импульсов содержит маломощный задающийгенератор 1 прямоугольных импульсов,разделительный конденсатор 2, ре 20 зистор 3 и источник напряжения 4,обеспечивающие закрытое состояниеМОП-транзистора 5 в исходном состоянии. Импульсный трансформатор 6имеет первичную обмотку 7,подключен 2 ную к источнику питания 8, вторичную обмотку 9 с параллельно включенным резистором нагрузки 10 и дополнительную обмотку 11. Начало обмоткиподключено к базе биполярного тран 30 зистора 12, подключенного через785971 Формула изобретения диод 13 к опорному источнику напря жения 14, полярность которого является запирающей для диода 13 и эмиттерного перехода транзистора 12. Резистор 15 обеспечивает нормальную работу обратносмещенного эмиттерного перехода транзистора 12.Рассмотрим работу устройства. В исходном состоянии транзистор 5 за крыт. С приходом от генератора 1 прямоугольного отпирающего импульса амплитудой ЦВ транзистор 5 открывается. В цепи его стока устанавливает- сЯ ток Зс = Ям Ц Вгде бь кру тизна передаточной характеристики полевого транзистора. Полярность обмоток 7, 9 и 11 выполнена таким образом, что на выходе обмоток 9 и 11 возникает положительное напряжение. Под действием положительного напряжения транзистор 12 открывается. Ток в цеди нагрузки Знравен н 9 -Зт, где 39- ток на выходе обмотки 9, Эт - коллекторный ток транзистора 12. Полагая, что ток в цепи базы транзистора 12 Эб намного меньше тока Эт, можно записатьД 9.З (а,(ЯСледовательнон 2 сфтФ т, ,где 5 т- крутизна передаточной характеристики; 0,- напряжение на эмиттерном дзпереходе транзистора 12.С другой стороны для Одэможно записать цбэ 11 Р 1 ъЗдесь Онрцн (Юл 1 /3 ф напряжение на обмотке 11 т О - падение напряжения на диоде13; 0 - величина напряжения источни- Ика 14. Поэтому можем получить: цн фж , (щ )8 тмй+ь а,ч 9,фд+МИли при; 5 (Юлл(%)Ф 1 йн имеемй с 1 Н 5 фа дЛ 4 Крутизна з т - В т, где 1- омическое сопротивление базы транзистора 12,имеет большое значение. Например, при- 5 Ом и Ввеличина 5 т -. 2000 ф .Поэтому не трудно выполнить условие с т/ и)5 А лл),и 5 т ян лл%Таким образом, напряжение на нагрузке10 равно Ф36условие цдцел выполняется всегда,следовательноц: -оФлу Последнее соотношение показывает, чтоамплитуда импульса напряжения нанагрузке не зависит от величинынапряжения питания и определяетсязначением напряжения опорного источника 14.Таким образом, из рассмотренияпринципа действия предлагаемого устРойства видно, что оно по сравнениюс прототипом принципиально обладаетзначительно большей стабильностью 23 амплитуды импульсов при изменениивеличины напряжения источника питания,ЗОФормирователь прямоугольных импульсов, содержащий МОП-транзистор,биполярный транзистор, импульсныйтрансформатор с тремя обмотками,3 первая из которых подключена однимконцом к общей шине, а другим - кбазе биполярного транзистора, а вцепи эмиттерного биполярного транзистора включен защитный диод, о тл и ч а ю щ и й с я тем, что, сцелью увеличения стабильности амплитуды импульсов при изменении напряженияисточника питания и повышения надежности, в него введен опорный источник, коллектор биполярного транэи 4 стора подсоединен к одному концувторой обмотки трансформатора, акатод защитного диода подключен копорному источнику напряжения запирающей полярности.50 Источники информации,принятые во внимание при экспертизе1. Электронная техника в автоматике под ред. Ю.И, Конева, Советскоерадио, 1978, вып, 10, с, 294-299у (прототип).785971 Составитель В,Шагуридактор Е.Гончар Техред М,Петко Корректор И. Муска одпи иал ППП "Патентф, г. Увгород, ул. Проектная, 4 Закаэ 8862/58 Тирак 995 ВНИИПИ Государственного комитета СССР по делам иэобретений и открытий 113035, Москва, Ж, Раушская наб., д.
СмотретьЗаявка
2758369, 25.04.1979
МОСКОВСКИЙ ОРДЕНА ЛЕНИНА ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ, СМОЛЕНСКИЙ ФИЛИАЛ
ЗИЕНКО СТАНИСЛАВ ИВАНОВИЧ
МПК / Метки
МПК: H03K 3/353
Метки: импульсов, прямоугольных, формирователь
Опубликовано: 07.12.1980
