Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

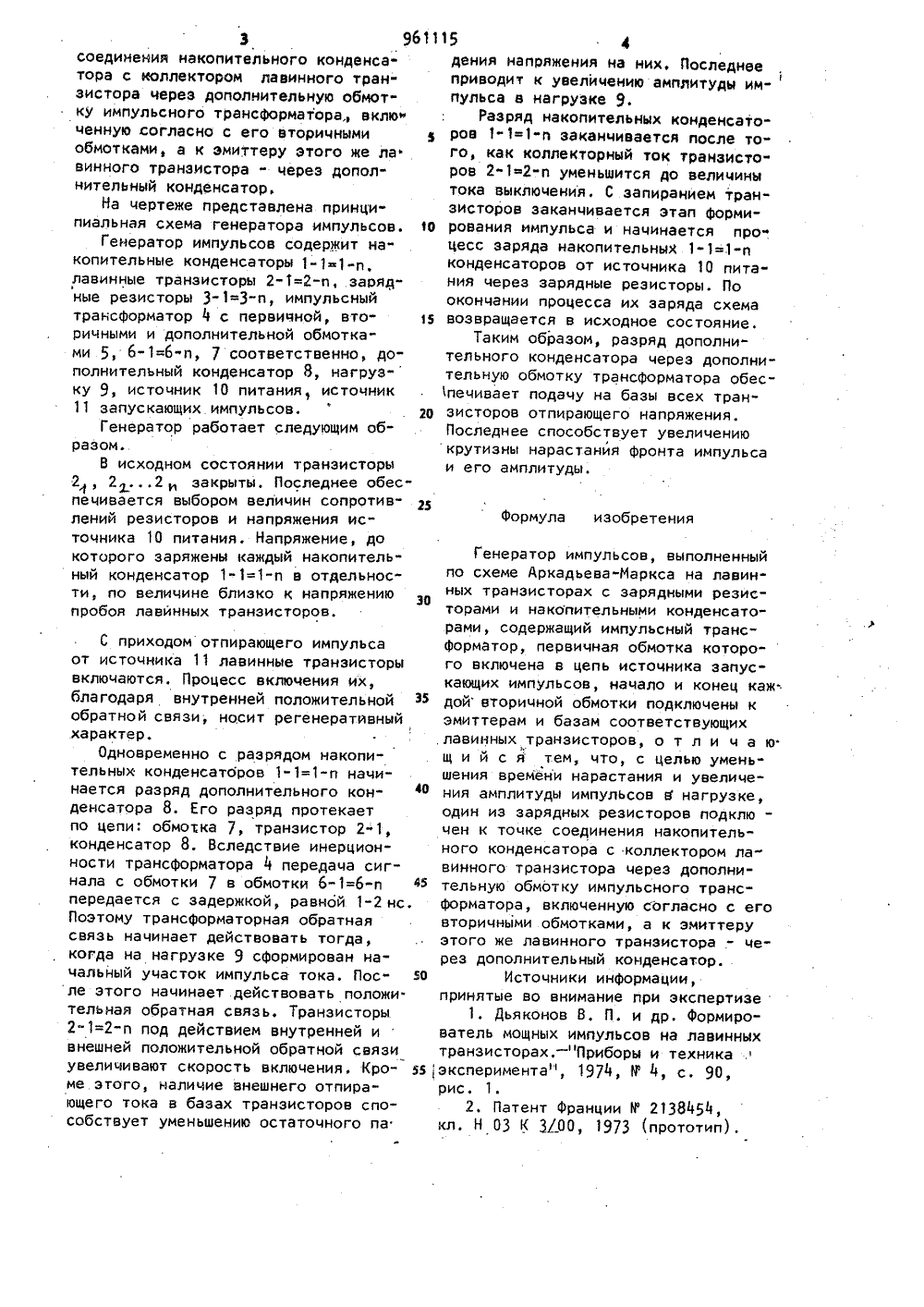

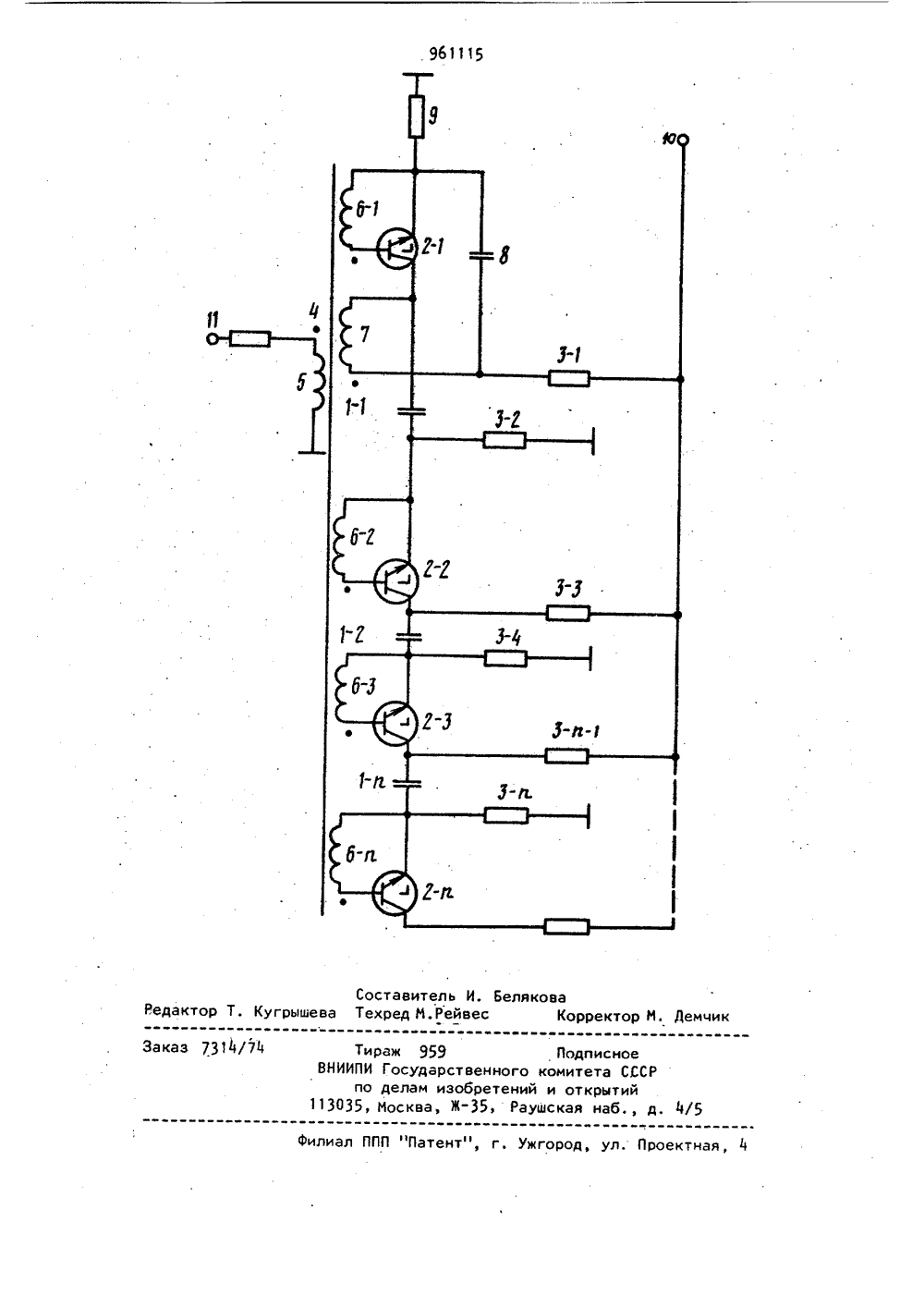

3 9611соединения накопительного конденсатора с коллектором лавинного транзистора через дополнительную обмот"ку импульсного трансформатора включенную согласно с его вторичными 5обмотками, а к эмиттеру этого же лавинного транзистора - через дополнительный конденсатор,На чертеже представлена принципиальная схема генератора импульсов. 10Генератор импульсов содержит на"копительные конденсаторы 1-11-п,лавинные транзисторы 2-1=2-п, зарядные резисторы 3-1=3-п, импульсныйтрансформатор 4 с первичной, вторичными и дополнительной обмотками 5, 6-1=6-п, 7 соответственно, дополнительный конденсатор 8, нагруз-ку 9, источник 1 О питания, источник11 запускающих импульсов. 20Генератор работает следующим образом.В исходном состоянии транзисторы2, 22закрыты, Последнее обеспечивается выбором величин сопротивлений резисторов и напряжения источника 10 питания. Напряжение, докоторого заряжены каждый накопительный конденсатор 1- 1=1-и в отдельности, по величине близко к напряжениюпробоя лавинных транзисторов.С приходом отпирающего импульса от источника 11 лавинные транзисторы включаются, Процесс включения их, благодаря внутренней положительной обратной связи, носит регенеративный характер.Одновременно с разрядом накопительных конденсаторов 1- 1=1-и начинается разряд дополнительного кон- ф 0 денсатора 8. Его разряд протекает по цепи: обмотка 7, транзистор 2-1, конденсатор 8. Вследствие инерционности трансформатора 4 передача сигнала с обмотки 7 в обмотки 6- 1=6-п ф передается с задержкой, равной 1-2 нс. Поэтому трансформаторная обратная связь начинает действовать тогда, когда на нагрузке 9 сформирован начальный участок импульса тока. Пос" 50 ле этого начинает действовать положи. тельная обратная связь. Транзисторы.2-1=2-и под действием внутренней и внешней положительной обратной связи увеличивают скорость включения, Кро- б 5 ме этого, наличие внешнего отпирающего тока в базах транзисторов способствует уменьшению остаточного паМ 15дения напряжения на них. Последнее приводи к увеличению амплитуды им-пульса в нагрузке 9.Разряд накопительных конденсаторов 1" 1=1"и заканчивается после того, как коллекторный ток транзисто" ров 2- 12"и уменьшится до величины тока выключения. С запиранием транзисторов заканчивается этап формирования импульса и начинается процесс заряда накопительных 1- 1=1"и конденсаторов от источника 10 питания через зарядные резисторы. По окончании процесса их заряда схема возвращается в исходное состояние.Таким образом, разряд дополнительного конденсатора через дополнительную обмотку трансформатора обеспечивает подачу на базы всех транзисторов отпирающего напряжения. Последнее способствует увеличению крутизны нарастания фронта импульса и его амплитуды.формула изобретенияГенератор импульсов, выполненныйпо схеме Аркадьева-Маркса на лавинных транзисторах с зарядными резисторами и накопительными конденсаторами, содержащий импульсный трансформатор, первичная обмотка которого включена в цепь источника запускающих импульсов, начало и конец каждой вторичной обмотки подключены кэмиттерам и базам соответствующих,лавинных транзисторов, о т л и ч а ю.щ и й с я тем, что, с целью уменьшения времени нарастания и увеличения амплитуды импульсов в нагрузке,один из зарядных резисторов подключен к точке соединения накопительного конденсатора с коллектором лавинного транзистора через дополнительную обмотку импульсного трансформатора, включенную согласно с еговторичными обмотками, а к эмиттеруэтого же лавинного транзистора - через дополнительный конденсатор.Источники информации,принятые во внимание при экспертизе1. Дьяконов 8. П. и др. Формирователь мощных импульсов на лавинныхтранзисторах. в "Приборы и техникаэксперимента", 1974, У 4, с, 90,рис, 1,2. Патент Франции Йф 2138454,кл. Н 03 К 3/00, 1973 (прототип).96 1115 Составитель И. БеляковРедактор Т. Кугрышева Техред И.Рейвес и рректор И. 4/5 ОВ Е ИЕ илиа каз 7314/74ВНИ ираж 959 Подписное И Государственного комитета СССР о делам изобретений и открытий
СмотретьЗаявка
3233913, 17.12.1980
СМОЛЕНСКИЙ ФИЛИАЛ МОСКОВСКОГО ОРДЕНА ЛЕНИНА ЭНЕРГЕТИЧЕСКОГО ИНСТИТУТА
ЗИЕНКО СТАНИСЛАВ ИВАНОВИЧ, АДАМОВ ПАВЕЛ ГЕННАДЬЕВИЧ
МПК / Метки
МПК: H03K 3/53
Опубликовано: 23.09.1982
Код ссылки
