Формирователь прямоугольных импуль-сов

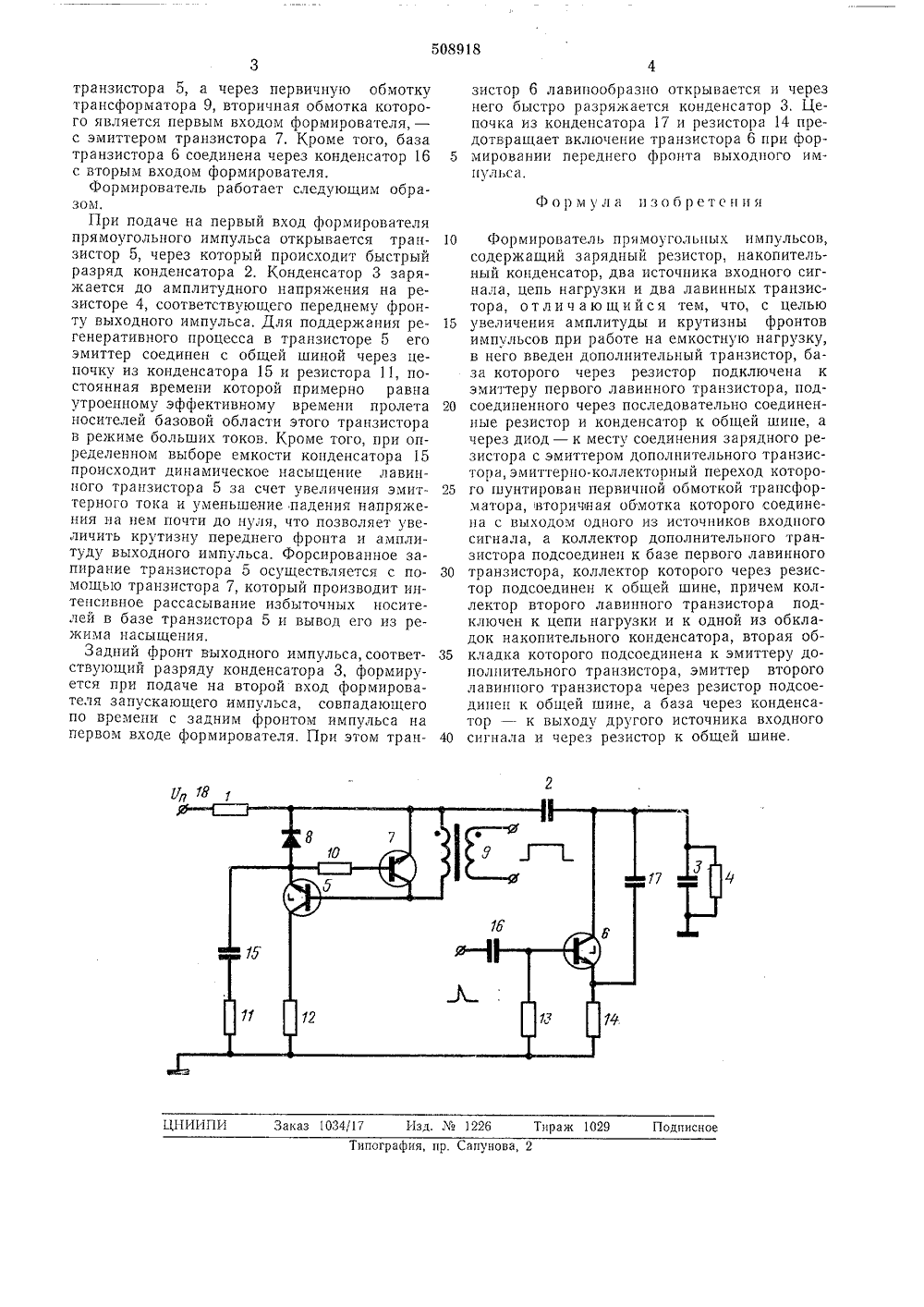

(51) Я, Кл. Н 03 рисоединением заявки ЛЪ Государственный комн) Авторы изобретения В. П. Дьяконов и С. И. Зиенко Смоленский филиал Московского ордена Линститута 1) Заявител на энергетического ФОРМИРОВАТЕЛЬ ПРЯМОУГОЛЬНЫХ ИМПУЛЬСО Изобретение относится к импульснои технике и может использоваться для формирования прямоугольных импульсов на емкостной нагрузке с большой амплитудой и малыми длительностями переднего и заднего фронтов. 5Известен формирователь прямоугольных импульсов, содержащий зарядный резистор, накопительный конденсатор, два источника входного сигнала, цепь нагрузки и два лавинных транзистора. 10Цель изобретения - увеличение амплитуды и крутизны фронтов импульсов при работе на емкостную нагрузку.Для этого введен дополнительный транзистор, база которого через резистор подключена 15 к эмиттеру первого лавинного транзистора, подсоединенного через последовательно соединенные резистор и конденсатор к общей шине, а через диод - к месту соединения зарядного резистора с эмиттером дополнительного 20 транзистора. Эмиттерно-коллекторный переход дополнительного транзистора шунтирован первичной обмоткой трансформатора, вторичная обмотка которого соединена с выходом одного из источников входного сигнала, а 25 коллектор подсоединен к базе первого лавинного транзистора, Коллектор первого лавинного транзистора через резистор подключен к общей шине, коллектор второго лавинного транзистора - к цепи нагрузки и к одной из об кладок накопительного конденсатора, вторая обкладка которого соединена с эмиттером дополнительного транзистора, Эмиттер второго лавинного транзистора через резистор подсоединен к общей шине, а база через конденсатор - к выходу другого источника входного сигнала и через резистор к общей шине.На чертеже приведена принципиальная электрическая схема формирователя.Формирователь прямоугольных импульсов содержит зарядный резистор 1, накопительный конденсатор 2, конденсатор 3 и резистор 4 нагрузки, лавинные транзисторы 5 и 6, дополнительный транзистор 7, диод 8, трансформатор 9, резисторы 10 - 14, конденсаторы 15, 16, 17 и шину 18 питания, Шина 18 через резистор 1 соединена с катодом диода 8, эмиттером транзистора 7, через конденсатор 2 - с коллектором транзистора 6, соединенным через конденсатор 17 с эмиттером транзистора 6, а через параллельно включенные конденсатор 3 и резистор 4 - с общей шиной. Общая шина связана через последовательную цепь из резистора 11 и конденсатора 15 с анодом диода 8, а через резисторы 14, 13 и 12 - соответственно с эмиттером транзистора 6, его базой н с коллектором транзистора 5.Эмиттер последнего подключен к аноду диода 8, а через резистор 10 - к базе транзистора 7, коллектор которого соединен с базой508918 1 ИИП зд.1226 аказ 1034/17 ираж 102 одписное ография, пр. Сапунова,транзистора 5, а через первичную обмотку трансформатора 9, вторичная обмотка которого является первым входом формирователя, - с эмиттером транзистора 7, Кроме того, база транзистора 6 соединена через конденсатор 16 с вторым входом формирователя,Формирователь работает следующим образом.При подаче на первый вход формирователя прямоугольного импульса открывается транзистор 5, через который происходит быстрый разряд конденсатора 2. Конденсатор 3 заряжается до амплитудного напряжения на резисторе 4, соответствующего переднему фронту выходного импульса, Для поддержания регенеративного процесса в транзисторе 5 его эмиттер соединен с общей шиной через цепочку из конденсатора 15 и резистора 11, постоянная времени которой примерно равна утроенному эффективному времени пролета носителей базовой области этого транзистора в режиме больших токов. Кроме того, при определенном выборе емкости конденсатора 15 происходит динамическое насыщение лавинного транзистора 5 за счет увеличения эмиттерного тока и уменьшение падения напряжения на нем почти до нуля, что позволяет увеличить крутизну переднего фронта и амплитуду выходного импульса. Форсированное запирание транзистора 5 осуществляется с помощью транзистора 7, который производит интенсивное рассасывание избыточных носителей в базе транзистора 5 и вывод его из режима насыщения.Задний фронт выходного импульса, соответствующий разряду конденсатора 3, формируется при подаче на второй вход формирователя запускающего импульса, совпадающего по времени с задним фронтом импульса на первом входе формирователя, При этом транзистор 6 лавинообразно открывается и через него быстро разряжается конденсатор 3. Цепочка из конденсатора 17 и резистора 14 предотвращает включение транзистора 6 при фор мировании переднего фронта выходного импульса. Формула изобретения 10 Формирователь прямоугольных импульсов,содержащий зарядный резистор, накопительный конденсатор, два источника входного сигнала, цепь нагрузки и два лавинных транзистора, отличающийся тем, что, с целью 15 увеличения амплитуды и крутизны фронтовимпульсов при работе на емкостную нагрузку, в него введен дополнительный транзистор, база которого через резистор подключена к эмиттеру первого лавинного транзистора, под соединенного через последовательно соединенные резистор и конденсатор к общей шине, а через диод - к месту соединения зарядного резистора с эмиттером дополнительного транзистора, эмиттерно-коллекторный переход которо го шунтировап первичной обмоткой трансформатора, вторичная обмотка которого соединена с выходом одного из источников входного сигнала, а коллектор дополнительного транзистора подсоединен к базе первого лавинного 30 транзистора, коллектор которого через резистор подсоединен к общей шине, причем коллектор второго лавинного транзистора подключен к цепи нагрузки и к одной из обкладок накопительного конденсатора, вторая об кладка которого подсоединена к эмиттеру дополнительного транзистора, эмиттер второго лавинного транзистора через резистор подсоединен к общей шине, а база через конденсатор - к выходу другого источника входного 40 сигнала и через резистор к общей шине.
