Генератор парных импульсов

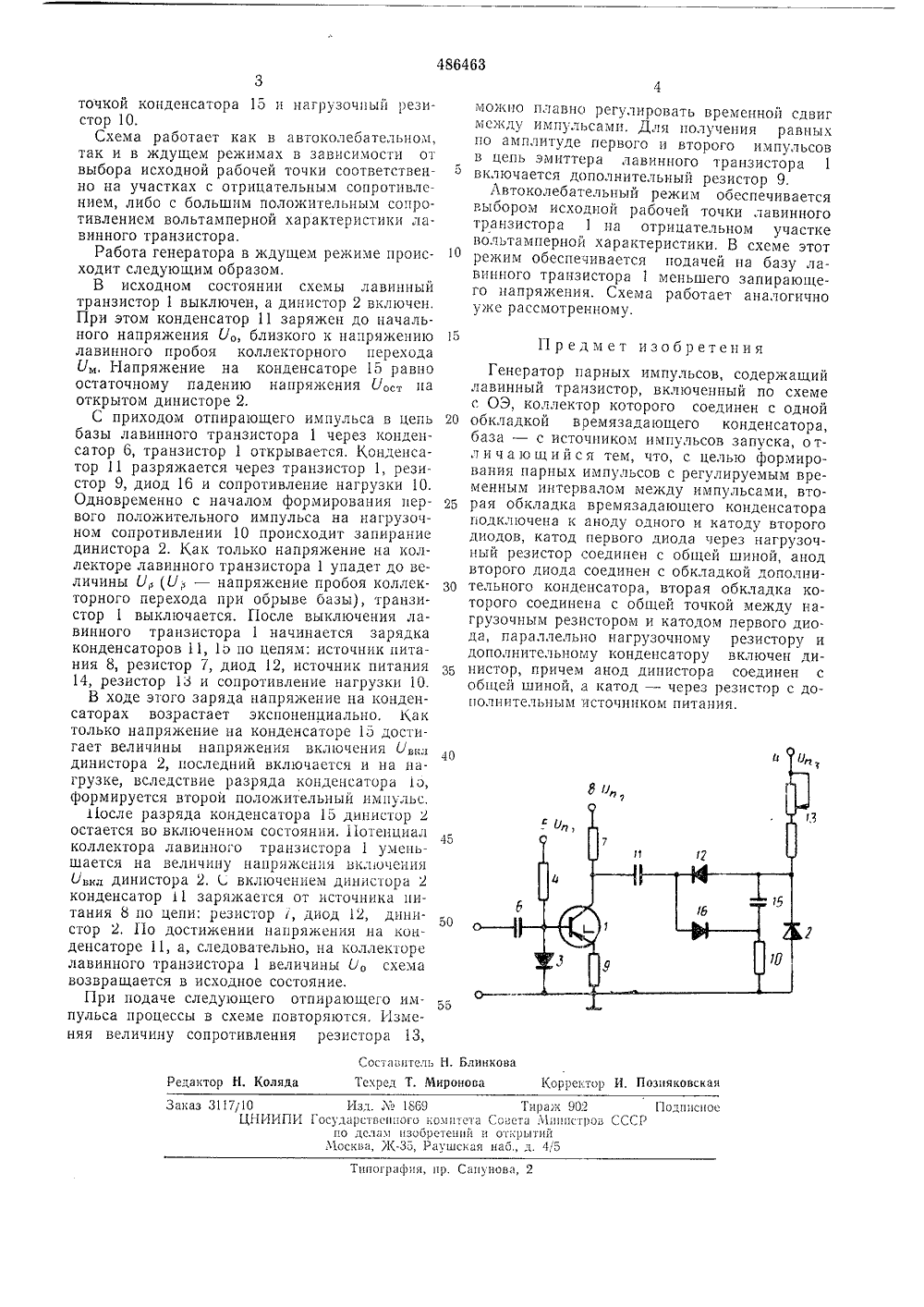

(51) Л,3 осуаарствеииый коцит вета Министров СССР(72) Авторыизобретены В, П, Дьяконов и С иенко Смоленский филиал Московского ординститут Заявитель) ГЕНЕРАТОР ПАРНЫХ ИМПУЛЬСОВ инои, а катод - льным источник стора соединен с общеи ш через резистор с дополните ом питания.Схема устройства изображена на чертеже, Опа включает в качестве активных элементов лавшшый транзистор 1 и динистор 2.В цепь базы лавинного транзистора 1включен диод 3, обеспечивающий положительное смещение на базе транзистора, подклю О ченного через резистор 4 к источнику питания 5 (Ь,). Г 1 ри работе схемы в ждущем режиме запускающие импульсы поступают в цепь базы транзистора через конденсатор 6. Коллектор лавинного транзистора 1 через рези стор / подключен к источнику питания 8 (О,) .В цепь эмиттера лавинного транзистора включен резистор 9, который служит для ограничения амплитуды импульса на нагрузочный резистор 10, формируемого прп включении транзистора 1.К коллектору транзистора 1 подключенвремязадающий конденсатор 11, подсоединенный через диод 12 к катоду динистора 2, который через резистор 13 подключен к псточ нику питания 14 (с,). К общей точке диода 12 и катода дпнистора 2 подключен дополнительный конденсатор 15, подсоединенный через сопротивление нагрузки к корпусу схемы. Общая точка конденсатора 11 и катода з 0 диода 12 соединена через диод 16 с общей Изобретение относится к импульсной технике и может применяться для формированияоднополярных парных импульсов, которыенаходят применение в преобразовательнойтехнике для запуска тиристорных выпрямителей.Известны генераторы парных импульсов, содержащие лавинпый транзистор, включенныйпо схеме с 03, коллектор которого соединенс одной обкладкой времязадающего копдепса 1 ора, оаза - с источником импульсов запуска.Однако известные устройства не позволяютпроизводить формирование парных импульсовс регулируемым временным интервалом между импульсами,Цель изобретения - формирование парныхимпульсов с регулируемым временным интервалом между импульсами - достигается тем,что вторая обкладка времязадающего конденсатора подключена к аноду одного и катоду второго диодов, катод первого диодачерез нагрузочный резистор соединен с общейшиной, анод второго диода соединен с обкладкой дополнительного конденсатора, вторая обкладка которого соединена с общейточкой мекду нагрузочным резистором и катодом первого диода, параллельно нагрузочному резистору и дополнительному конденсатору включен дпнистор, причем анод диниа Ленина энергетическог486463 40 45 50 Составител Текред Т. Н. Блинкоиронова Корректор Н, 1 озняковская Редактор Н. КолядаЗаказ 3117/10ЦНИИПИ Изд. ЬЪ 1859 Тиратк 90 суда 13 ствеиноГО козитета Совета 1 иииср по делана изобретений и открытии Москва, К, 1 заушская наб., д. 4,5одписн 1 р. Сапун ито рария,точкой конденсатора 15 и нагрузочных резистор 10.Схема работает как в автоколебательном, так и в ждущем режимах в зависимости от выбора исходной рабочей точки соответственно на участках с отрицательным сопротивлением, либо с большим положительным сопротивлением вольтамперной характеристики лавинного транзистора,Работа генератора в ждущем режиме происходит следующим образом.В исходном состоянии схемы лавинный транзистор 1 выключен, а динистор 2 включен. При этом конденсатор 11 заряжен до начального напряжения Ублизкого к напряжению лавинного пробоя коллекторного перехода Ум, Напряжение на конденсаторе 15 равно остаточному падению напряжения Уос, на открытом динисторе 2.С приходом отпирающего импульса в цепь базы лавинного транзистора 1 через конденсатор б, транзистор 1 открывается. Конденсатор 11 разряжается через транзистор 1, резистор 9, диод 16 и сопротивление нагрузки 10. Одновременно с началом формирования первого положительного импульса на нагрузочном сопротивлении 10 происходит запирание динистора 2. Как только напряжение на коллекторе лавинного транзистора 1 упадет до величины l, (О; - напряжение пробоя коллекторного перехода при обрыве базы), транзистор 1 выключается. После выключения лавинного транзистора 1 начинается зарядка конденсаторов 11, 1 Ь по цепям; источник питания 8, резистор 7, диод 12, источник питания 14, резистор 18 и сопротивление нагрузки 10.В ходе этого заряда напряжение на конденсаторах возрастает экспоненциально. 1(ак только напряжение на конденсаторе 15 достигает величины напряжения включения динистора 2, последний включается и на нагрузке, вследствие разряда конденсатора 1 о, формируется второи положительный импульс,11 осле разряда конденсатора 15 динистор 2 остается во включенном состоянии. 11 отенциал коллектора лавинного транзистора 1 уменьшается на величину напряжения вклочения .вил динистора 2. 1 включением динистора 2 конденсатор 11 заряжается от источника питания 8 по цепи: резистор (, диод 12, дипистор 2. По достижении напряжения на конденсаторе 11, а, следовательно, на коллекторе лавинного транзистора 1 величины е/, схема возвращается в исходное состояние,При подаче следующего отпирающего импульса процессы в схеме повторяются, Изменяя величину сопротивления резистора 13,мокпо плавно регулировать временной сдвиг между импульсами. Для получения равных по амплитуде первого и второго импульсов в цепь эмиттера лавинного транзистора 1 включается дополнительный резистор 9.Лвтоколеба тельный режим обеспечиваетсявыбором исходной рабочей точки лавинного транзистора 1 на отрицательном участке вольтамперной характеристики. В схеме этот 10 режим ооеспечивается подачей на базу лавишого транзистора 1 меньшего запирающего напряжения. Схема работает аналогично уже рассмотренному. П р ед м ет изобретенияГенератор парных импульсов, содержащийлавинный транзистор, включенный по схеме с ОЭ, коллектор которого соединен с одной 20 обкладкой времязадающего конденсатора,база - с источником импульсов запуска, отл и ч а ю щ и й с я тем, что, с целью формирования парных импульсов с регулируемым временным интервалом между импульсами, вто рая обкладка времязадающего конденсаторатодключена к аноду одного и катоду второго диодов, катод первого диода через нагрузочный резистор соединен с общей шиной, анод второго диода соединен с обкладкой дополни тельного конденсатора, вторая обкладка которого соединена с общей точкой между нагрузочным резистором и катодом первого диода, параллельно нагрузочному резистору и дополнительному конденсатору включен ди нистор, причем анод динистора соединен собщей шиной, а катод - через резистор с дополнительным источником питания.
