Формирователь импульсов для запуска тиристоров

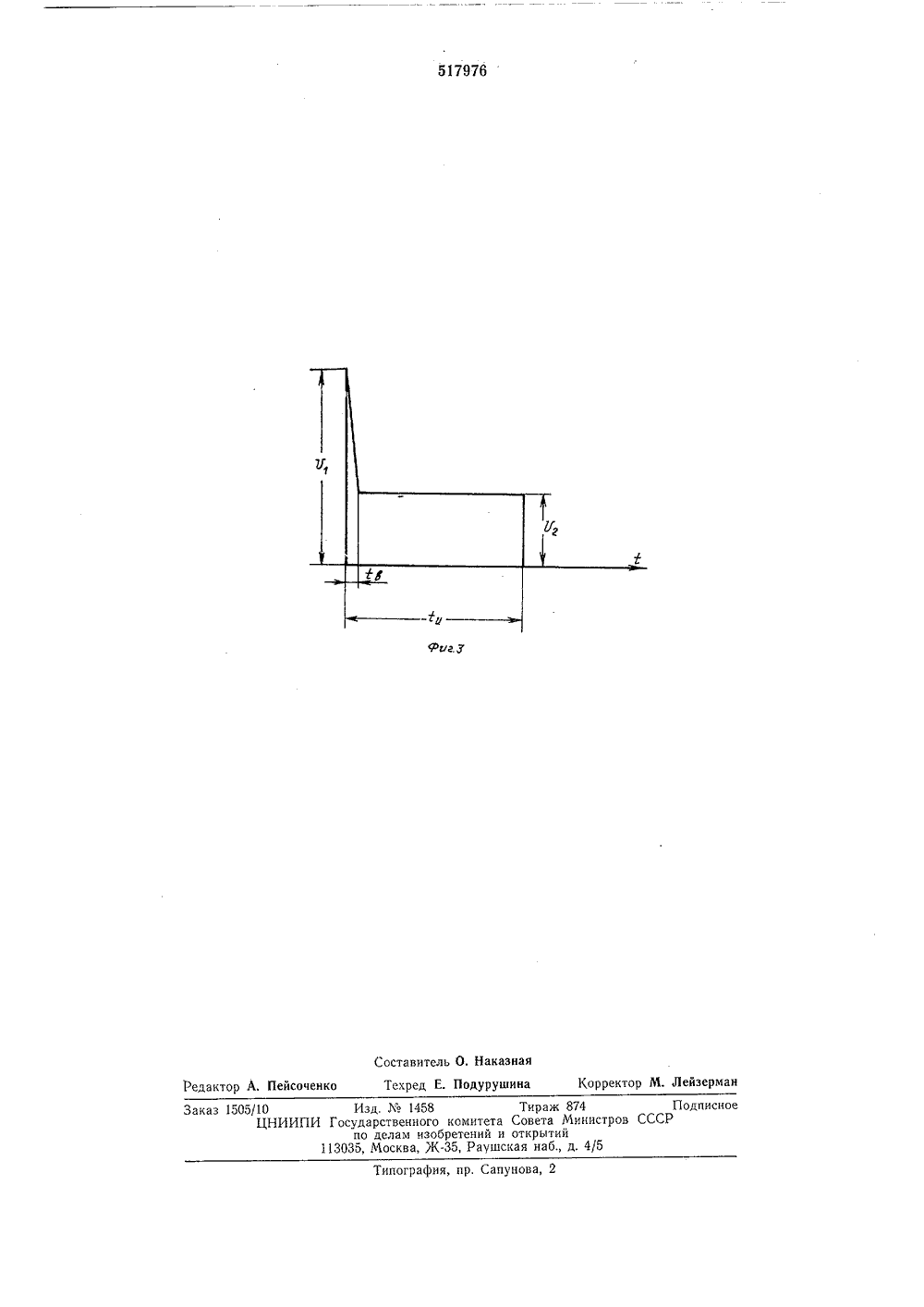

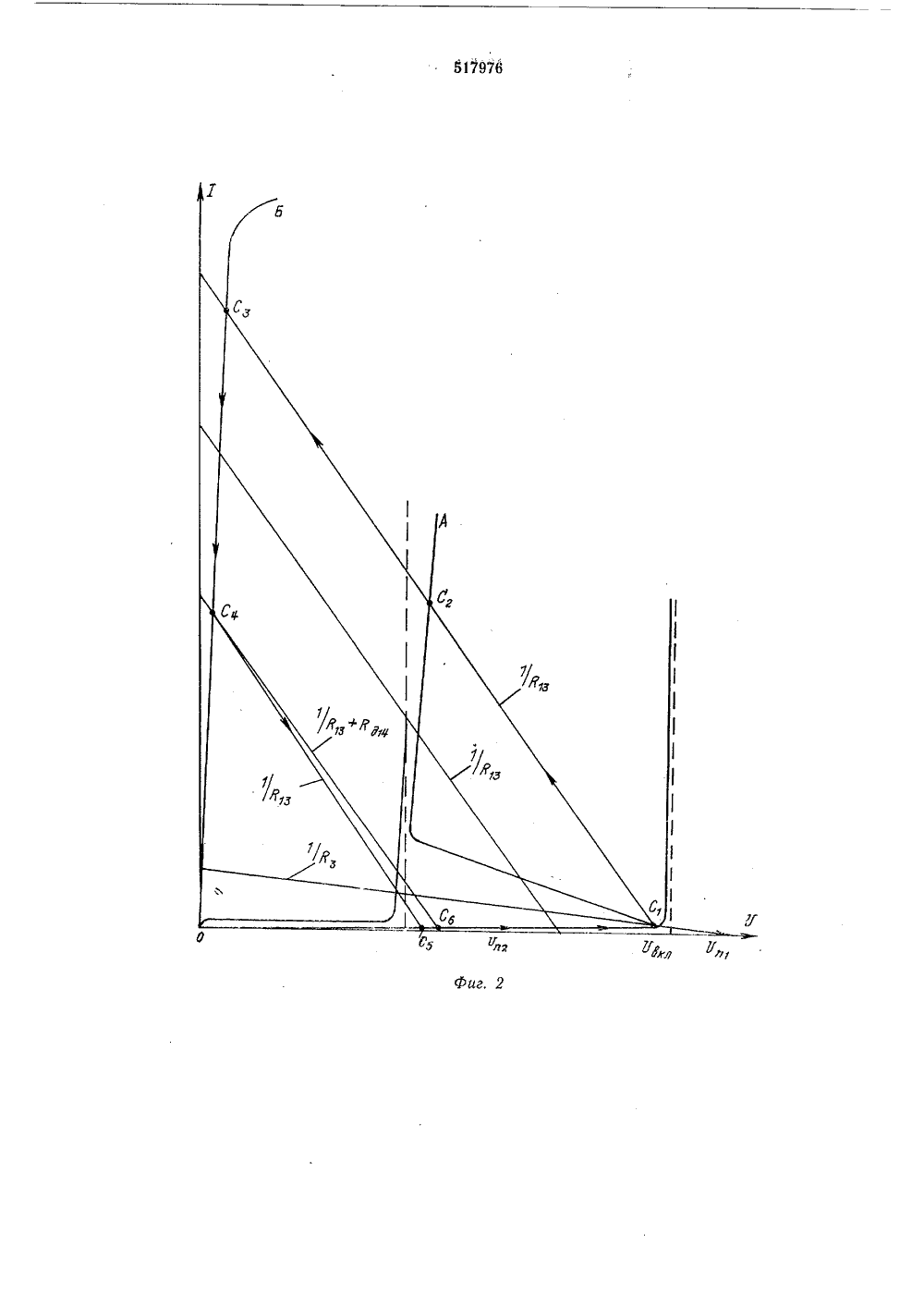

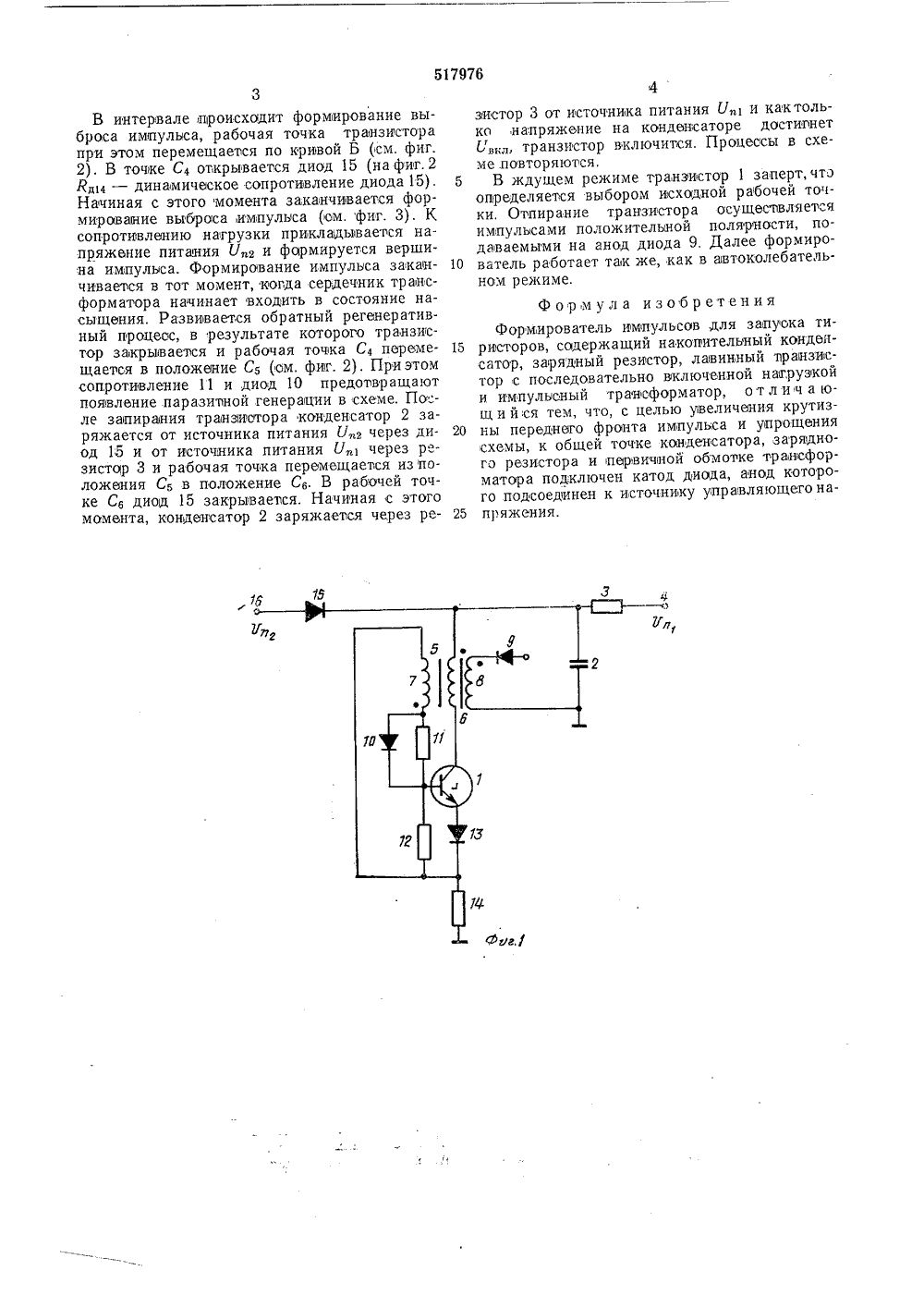

0 ц 57976 Союз советских Соииалистических Ресеубвик) Заявле с присоединением заявкиссударственныи комитет света Мнннстрсв СССР(71) Заявите моленский филиа осковского ордена Ленина энергетическог института 4) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ДЛЯ ЗАПУСКА ТИРИСТОРОВИзобретение относится к обласги преобразовательной техники и может быть использовано в устройствах управления автономными инверторами, преобразователей частоты, выпрямителей переменного тока в постоянный и т. д.Известны формирователи импулысов для запуска тиристоров, выполненные на гранзисгорах. Недостатками этих формирователей являюгся значительная длителыность переднего фронта импульса, большая мощность управления и схемная сложность.В предлагаемом формирователе импульсов к общей точке конденсатора, зарядного ре зистора и первичной обмогке граноформатора подключен катод диода, аиод которого подсоединен к источнику управляющего напряжения,Такое вьвполнение формирователя позволяет увеличить крутизну переднего фронта импулыса и упростить схему.На фиг, 1 дана принципиальная элекгрическая схема описьеваемого формирователя; на фиг. 2 - вольтамперные характеристики транзистора; на фиг. 3 - форма импульса.Формирователь содержит лавинный транзистор 1, накопительный конденсагор 2, зарядный резистор 3, источник 4 питания У импулысный трансформатор 5 с первичной б и вторичной 7 обмогками, обмотку 8 и диод 9 цепи запуска, диод 10, резистор 11, базовый резистор 12, диод 13, предохраняющий переход эмиттер-база транзистора 1 от пробоя, сопротивление,нагрузки 14, диод 15 и источник 1 б напряжения У,.5 Формирователь может работать в двух режимах - автоколебательном и ждущем в зависимости от выбора исходной рабочей точки на вольтамперной характеристике лавинноготр анз истор а.0 В автоколебательном режиме после включения источника 4 питания У 1 конденсатор 2 начинает заряжаться по цепиконденсатор 2 - резистор 3 - источник питания У,ь Как только напряжение на конденсаторе 2 достит нет напряжения включения У транзистора,последний включается. Рабочая точка С 1 (см.фиг. 2) перемещается по динамичоской линии нагрузки, стремясь к точке С 2. Однако благодаря положителыной обрагной связки, обра зоваиной трансформатором 5, развивается регонеративный процесс, в результате которого рабочая точка Сь минуя точку С, переходит в точку Сз на вольтаиперной характеристике транзистора 1 в области насыщения (кривая 5 Б). При этом к сопротивлению нагрузики 14прикладываегся напряжение лУ,н, Время перехода рабочей точки латвииного гранзистора из состояния С 1 в состояние Сз определяет время нарастания переднего фронта импуль са (см. фиг. 3).В интервале происходит формирование выброса импулыса, рабочая точка транзпстора при этом перемещается по кривой Б (см. фиг.2). В точечке С 4 открывается диод 15 (на фиг.2 Яд 4 - динамическое сопротивление диода 15), Начиная с этого момента заканчавается формираваяие выброса импулыса (ом. фиг. 3). К сопротивлению натрузки прикладывается напряжение питания У, и формируется вершина импульса. Формирование импульса заканчивается в тот момент, когда сердечник трансформатора начинает входить в состояние насыщения. Развивается обратный регенеративный процесс, в результате которого транзистор закрьиваевся и рабочая точка С 4 перемещае 7 ся в положение Св (ом. фиг. 2). Приэтом сопротивление 11 и диод 10 предотвращают появление паразиэной генерации в схеме. Поле запирания траизидора конденсатор 2 заряжается от источника питания У через диод 15 и от источника питания У через резистор 3 и рабочая точка перемещается из положения С в положение С 6. В рабочей точке С, диомед 15 закрываепся. Начиная с этого момента, конденсатор 2 заряжается через резистор 3 от источника питания У и кактолько,напряжение на конденсаторе достигнет Ьтранзистор включится. Процессы в схеме повторяются,5 В ждущем режиме транзистор 1 заперт,чтоопределяется выбором исходной рабочей точки, Отпирание транзистора осущеспвляется импульсами положителыной полярности, подаваемыми на анод диода 9. Далее формиро ватель работает так же, как в автоколебательном режиме.Формула изобретенияФормирователь импульсав для запуока ти ристоров, содержащий накопительный конденсатор, зарядный резистор, лавинный вранзистор с последовательно включенной нагрузкой и импульсный трансформатор, о т л и ч а ющ и й ся тем, что, с целью увеличения крутиз ны переднего франта импульса и упрощениясхемы, к общей точке конденсатора, зарядного резистора и первичной обмотке трансформатора подключен катод диода, анод которого подсоединен к источнику управляющегона пряжения.517976 фиг. У Составитель О, Наказная Техред Е. Подурушина Корректор М. Лейзерман Редактор А. Пейсоченко Типография, пр. Сапунова, 2 Заказ 1505/10 Изд. М 1458 Тираж 874 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
