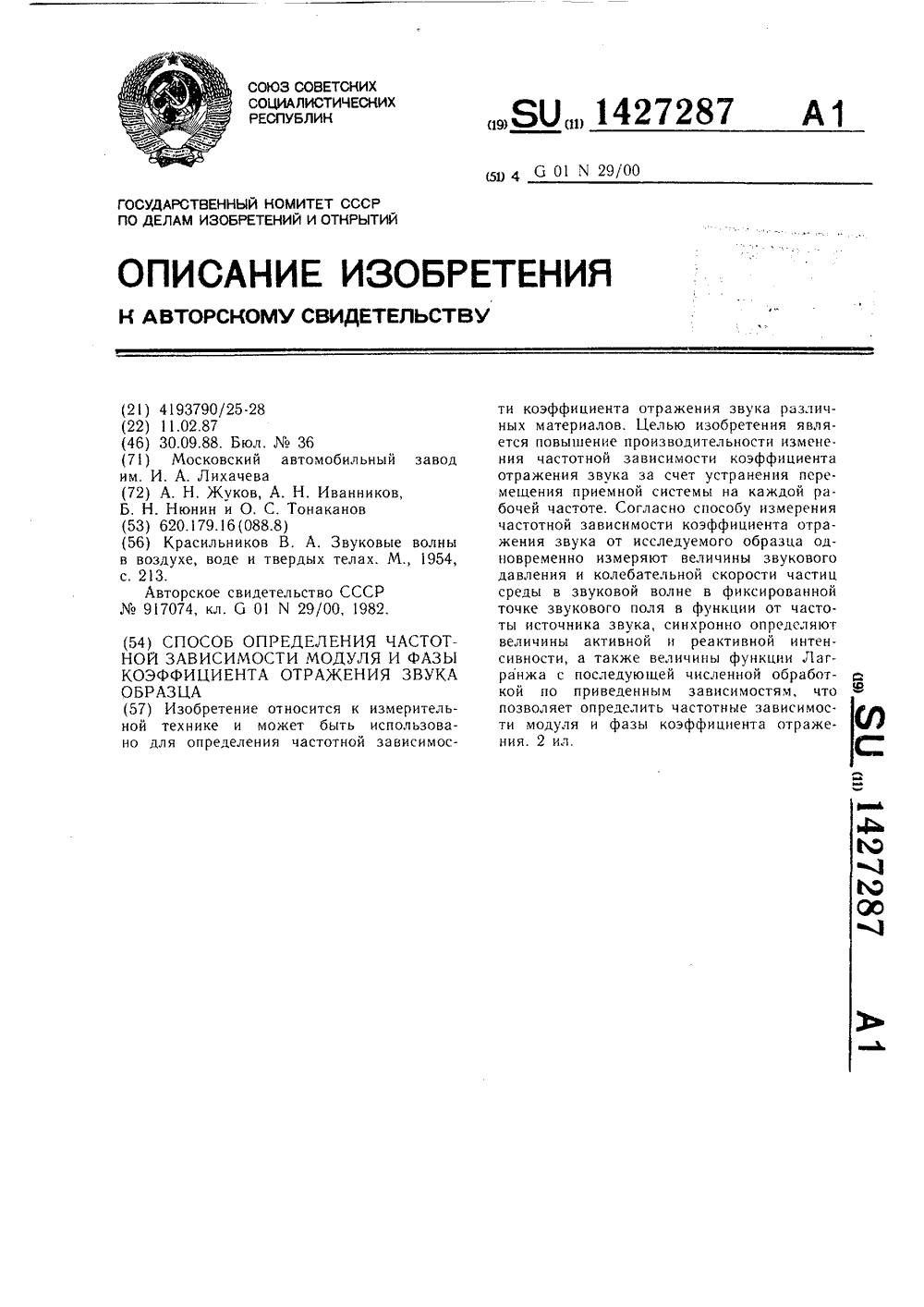

Номер патента: 1427287

Опубликовано: 30.09.1988

Авторы: Жуков, Иванников, Нюнин, Тонаканов

МПК: G01N 29/00

Метки: зависимости, звука, коэффициента, модуля, образца, отражения, фазы, частотной

...вход одного из перемножителей сигнал колебательной скорости поступает через фазоврашатель 12. Кроме того, сигналы звукового давления и колебательной скорости подаются через масштабный усилитель 13 с раздельной регулировкой коэффициента передачи по каналам на вход блока 14. Блок 14 осуществляет возведение в квадрат, усреднение по времени и выцитание сигналов, пропорциональных звуковому давлению и колебательной скорости. Информацию о величине активной интенсивности 1, выделяют путем прямого перемножения сигналов звукового давления (.)р и колебательной скорости .).с последующим усреднением по времени )1 а = - р)А 1=КрКо 1 и. Для получения сигнала, пропорционального реактивной интенсивности, достаточно осушествить фазовый сдвиг на - а в...

Номер патента: 1416205

Опубликовано: 15.08.1988

Авторы: Жуков, Иванников, Ларюков, Нюнин, Тонаканов

МПК: B06B 1/18

Метки: акустических, низкочастотных, полей, создания

...блока 22 вычитания, входы измерителей11 и 12 амплитуды и входы первогофазометра 10, Сигнал, пропорциональный разности амплитуд колебаний поршней, с вьгхода блока 22 вычитания поступает через коммутатор 23 на второйвход дифференциального усилителя 16,который вырабатывает управляющий сигнал подстройки коэффициента передачи усилителя 17 для обеспечения постоянства одного из параметров генерируемого в камере 1 акустического поля, Параметр поля, поддерживаемыйпастсянньм, выбирается с помошью коммутатора 23, задания фаэсвогс сдвигав блоке 8 фаэовой задержки и подачина первый вход дифференциального усилителя 16 с выхода источника 15 постоянного напряжения, гропорционального требуемому значению выбранногофиксированного параметра...

Номер патента: 1276398

Опубликовано: 15.12.1986

Авторы: Кулабушев, Нюнин, Фомин

МПК: B21D 28/28

Метки: отверстий, полых, пробивки, стенках, штамп

...пресс и работает следующим образом.Изделие 10 устанавливается по направляющему кольцу 11 на нижнюю пли ту 1. Включается пресс и клин 22, установленный на верхней плите 23, воздействует на нижний клин 20, который смещаясь, двигает центральный клин 6.Клин 6 своими рабочими поверхностями,соответствующими каждой ползушке 3,пЕремещает их в радиальном направлении.Сменные пуансоны 4, закрепленныештифтом 5, пробивают отверстия в стенке детали в тот момент, когда матрицы 13 под действием боковых клиньев14, закрепленных на верхней плите 22,подошли вплотную к детали. В этот жемомент толкающие штыри 16 под воздействием упора 18 планкой 24 проталкивают отходы в провальное окно.Вслед за этим отход от пробивки отверстий в детали отжимает...

Номер патента: 1260690

Опубликовано: 30.09.1986

Авторы: Бурлаков, Жуков, Иванников, Нюнин, Тонаканов

МПК: G01H 9/00

Метки: звука, коэффициента, отражения

...активной интенсивности на две координатные оси, кроме оси, совпадающей с нормалью к отражающей поверхности, одновременно равны нулю. В устройстве, реализующем способ измерения коэффициента отражения звука, трехкоордииатную приемную систему 1 ориентируют одной осью по нормали к отражающей поверхности, плавно перемещают приемную систему 1 перпендикулярно к отражающей поверхности, следя при помощи регистратора 21 за напряжением, пропорциональным величине реактивной интенсивности 3 в нормальном к отражающейповерхности направлении, которое поступает с шестого пере- множителя 20, на входы которого идут сигналы с выходов измерительного канала 5 Колебательная скорость и с фазовращателя 14. Находят ближайшую к отражающей поверхности точку...

Номер патента: 1014154

Опубликовано: 23.04.1983

Авторы: Иванников, Исаев, Нюнин, Тонаканов

МПК: H04R 17/00

Метки: акустических, датчик, измерений

...и приемника колебательной скорости с центроммасс всей конструкции. Последнееобеспечивается путем симметричногорасположения мембран приемников звукового давления в вершинах правильного тетраэда, вписанного в сферукорпуса, и размещением приемников колебательной скорости на равных рас"стояниях от центра сферы.На фиг 1,избражен предложенныйдатчик, общий вид; на фиг. 2 " то же,разрез; на фиг. 3 - схема пространственного расположения приемников звукового давления относительно осейчувствительности Х, У и Е и приемников колебательной скорости корпусадатчика,Датчик для акустических измеренийсостоит из тонкой сферической оболочки 1, выполненной, например, из ме"таллизированной с внешней стороныдля исключения влияния внешних электромагнитных...

Номер патента: 983747

Опубликовано: 23.12.1982

Авторы: Андреев, Захаров, Иванников, Исаев, Нюнин, Юдин

МПК: G10L 1/00

Метки: границы, заглушенных, звукомерных, камерах, поля, свободного

...границы свободного поля по,звуковому давлению является ивоз" 2можность точной оценки границы свободного поля, поскольку граница определяется лишь по одному параметруакустического поля. цель достигается тем, способу определения дного поля в эаглушеных камерах, заключаючто на различных расенаправленного источмеряют звуковое давле енно с измерением звуия измеряют колебатель" частиц воздуха в звукогистрируют величину разу звуковым давлением и скоростью частиц как ояния от ненаправлена звука и по отклонесимости от теоретичеснскомой величине.изображено измеритель. устроиство.3 98374Приемное устройство, состоящее иэ приемника 1 звукового давления и приемника 2 колебательной скорости частиц воздуха в звуковой волне,устанавливают на...

Номер патента: 917074

Опубликовано: 30.03.1982

Авторы: Захаров, Иванников, Исаев, Нюнин

МПК: G01N 29/00

Метки: звука, коэффициента, отражения

...Ь; , погрешность в определении которого значительно ниже.Точность измерения координаты хозависит от погрешности определенияточки перехода функции И через4 нопь, которая значительно меньшепогрешности определения точки минимума звукового давления.Таким образом, предложенный способ, основанный на измерении потока50акустической мощности Ис и реактивной плотности М 1; энергии позволяетс большей точностью и на более низких частотах определять модуль 1 ф 01й фазу ч 0 коэффициента отражения звука различных материалов.55На чертеже показана блок-схемаизмерений, реализующая способ,На одном конце звукомерной трубыустанавливается испытуемый образец9170 30 эв обретения рмул 0 Способ определения коэффицотражения звука, основанный нмерении в...

Номер патента: 894631

Опубликовано: 30.12.1981

Авторы: Захаров, Иванников, Исаев, Курзель, Нюнин, Парадашвили

МПК: G01S 15/00

Метки: акустической, мощности, потока

...Затеи регистрируют полученные сигналы, соответ" ствующие .величинам активных ортогональнкх, компонентов акустической мощности. Одновременно сигналы, соответствующие величинам звукового давления, пропускают через фазовра 30 щатель 7 на 90 , тем самым сдвигают мгновенную величину звукового давления на 90 по фазе относительно мгновенных величин компонентов колебательной скорости. Сигнал с выхода фазовращателей 7 подают на одни входа трех. других умножителей 8; на другие входы которых раздельно подают сигналк компонентов колебательной скорости. При помощи этих, умножителей фф 8 умножают сдвинутые величины звукового давления на соответствующие величины колебательной скорости. Сигна лы с выходов умножителей 8 пропускают через интеграторы...

Номер патента: 870927

Опубликовано: 07.10.1981

Авторы: Захаров, Иванников, Исаев, Нюнин

МПК: G01D 7/02

Метки: акустических, волн, направленности, приемников, характеристик

...характеристик направлен. ности приемников различных типов, а именно40 как приемников звукового давления, так и приемников колебательной скорости, Причина - каждой пучности звукового давления будет соответствовать узел колебательной скорости. Что же касается частотного диапазона,45 то известные способы и здесь ограничены по своим возможйостям в нижней части этого диапазона, так как размеры помещения должны быть такими, чтобы в нем укладывалось как минимум 2 - 3 длины волн. На частоте в 1 Гц это составит 1000 м. Само же ломе. щение, даже предположив, что его можно построить для этих целей, необходимо тщатель но прокалибровать и после этого ничего в него не вносить, что практически не реализуемо. При использовании же описываемого55...

Номер патента: 694821

Опубликовано: 30.10.1979

Авторы: Захаров, Иванников, Исаев, Нюнин

МПК: G01R 29/10

Метки: звуковых, направленности, приемных, систем, характеристик

...систем, содержащее излучатель, приемную систему, закрепленную на поворотном устройстве, и регистратор 21, 20Недостатком известного устройства является малая точность измерений и малый частотный диапазон измерений.Целью изобретения является повышение точности измерений и расширение частотно го диапазона в сторону низких звуковых частот.Поставленная цель достигаев предлагаемом устройстве впой системы соединен с перв Исаев и Б Н Нюниордена ОктябрьскойКрасного Знамени, Горячев Редакт Заказ 2652/13 Из;. ЪЪ 62 о Тираж 1074 ПонисноНГ 10 с 11 оиск 1 осу,арстнснного козитета СССР но иелаизоорстен 11 и открытий113035, М(скна, Ж, 1 аугиская наб., л. 1,5 иография, р. Сануноа, 2 направленности системы, состоящей из приемников давления или колсба 1...

Номер патента: 536134

Опубликовано: 25.11.1976

Авторы: Нюнин, Певзнер

МПК: C03C 3/30

Метки: защита, мембран, силикатных, стекол

...по отно о в интервале температур 200 - 400 О С с раз по сравнению с незащищенной мем На мембрану из стекла С 87 - 1 наносят ое покрытие состава, масс. %: ВгОз 24 Еп 011,6. Коэффициент проницаемости словиях снижается в.10 раз.Ь О тся з вают крис гокры., ембра.шению к ны, ели нижается бравой. стекло ,6, РЬО. при тех вид 63,8 Формула изобретения рименение свты мембран за цаемости гелня.Источники инфори экспертизе:1. Патент Франци ятые во внимани п 417450, кл. С 03 в,Изобретение относится к защите мембран иэ силикатных стекол.Известна защита силикатных стекол с помощью стеклянных пленок 11, не обеспечивающих защиту о т проникновения гелия. 5Цель изобретения - снижение проницаемости стеклянных мембран гелие мЭто достигается применением...

Номер патента: 442316

Опубликовано: 05.09.1974

Авторы: Климов, Лаврова, Морозова, Нюнин, Фрумкин

МПК: F04F 5/14

Метки: газовый, эжектор

...поверхности корпусаи камеры смещения с диффузором покрыты вибродемпфирующим материалом,например, липко-вязким слоем сфольгой.20Сущность изобретения поясняетсячертежом, на котором изображен газовый эжектор.Эжектор имеет корпус 1 и соосноразмещенные. в нем сопле 2 высокоГиапорного газа камеру смешения 3 и диффузор 4. б замкнутой полости, образованной корпусом, камерой сме щения и диффузором расположены пат рубок 5 подвода низконапорного газа и отверстия 6 для его подвода в камеру смешения. Наружные поверхности корпуса и камеры смешения с диффузором покрыты вибродемпфирующим материалом 7.Эжектор работает следующим образом. Низконапорный газ подводится через патрубок 5 корпуса и через отверстия 6 попадает в камеру смешения 3, где...
