Житников

Номер патента: 1043410

Опубликовано: 23.09.1983

Авторы: Бордюгов, Житников, Меркулов, Поломарчук, Прудовский, Родионов

МПК: F16L 3/217

Метки: виброзащитная, опора, трубопровода

...трубопровода45ограничения в обоих направленияхвдоль опоры при сохранении возможности его температурных перемещенийЭта цель достигается тем, цто ввиброзащитной опоре трубопровода,содержащей составной из двух последовательно размещенных частей сильфон, имеющий сквозно соединительный фланец в плоскости стыкованияэтих частей между собой, .расположенный внутри сильфона гидродемфер скорпусом и поршнем и связанные с фланцем сильфона и корпусом гидродемпфе".ра тяги крепления опоры к несущей конструкции и трубопроводу, корпусгидродемпфера заглушен с обоих тор.цов, а в его средней части прорезаныокна с высотой большей толщины флан)ца сильфона, при .этом внутренняя поверхность отверстия фланца сильфонаснабжена выступами по форме окон...

Номер патента: 1038445

Опубликовано: 30.08.1983

Авторы: Атаев, Дмитрук, Житников, Ласточкин, Холодинский

МПК: E04F 21/16

Метки: откосов, оштукатуривания, проемов, стенах, стеновых

...оснастки по контуру проема, заполнение формовочных полостей,преимущественно трапецеидального сечения,штукатурным раствором с последующей распалубкой, заполнение формовочных полостейпроема осуществляют нагнетанием растворас двух сторон проема встречными потокамипод углом ввода их 30 - 40 к вертикальнымстенкам оснастки.и плоскости проема в сторону верхнего горизонтального откоса, приэтом ось каждого нагнетающего потока направляют в сторону большего основаниясечения формовочной полости.На фиг. 1 изображена формообразующаяоснастка, усановленная в проеме, общий вид;на фиг, 2 - разрез А-А на фиг. 1; нафиг. 3 - часть вертикальной стенки оснастки с патрубком, продольный разрез по осипатрубка; на фиг. 4 - разрез Б-Б на фиг, 1.Способ...

Номер патента: 1035760

Опубликовано: 15.08.1983

Авторы: Вассин, Житников, Смирнов, Сычев, Цыбульский, Шушин

МПК: H02P 3/12

Метки: постоянного, электропривод

...через, силовой тиристор,с блоком управления к источнику питания,послеповательно связанные тиристор ирезистор динамического торможения, подключенные к якорной цепи электродвигателя, разделительный циод, включенныймежцу блоком управления и тиристоромдинамического торможения, и коммутируюший элемент, дополнительно введены последовательно соециненные резистор и стабилитрон и цва разделительных циопа,включенные встречно, аноцы которых подключены соответственно к выводам обмотки возбуждения и резистора динамического торможения, а объединенные катоды - к аноду тиристора динамическоготорможения, управляющий электрод которого. через последовательно соединенныерезистор и стабилитрон соединены с анодом силового тиристора, общая точкауказанных...

Номер патента: 1024369

Опубликовано: 23.06.1983

Авторы: Добрынин, Житников, Цапалов

МПК: B65H 5/10

Метки: банки, овальные, рыбы, укладки

...с возможностью поворота в вертикальной плоскости и снабжена заслонкой для перекрывания направляющих ручьев при ее повороте.Причем приспособление для уплотнения рыбы в банках целесообразно выполнить в виде ленточного конвейера, установленного над транспортером в месте перемещения наполненных банок.Направляющие ручьи вибролотка и кассеты следует установитьс подъемом до 2.На выходе каждой кассеты целесообразно расположить упор, жестко связанный с вибролотком.Кассеты могут быть снабжены приводными кулачками, кинематически связанными между собой.Направляющие ручьи и кассеты следует выполнить с поперечными стержнями для ограничения слоя рыбы по высоте.На фиг. 1 схематически изображена машина для укладки рыбы в овальные банки, общий вид...

Номер патента: 1020123

Опубликовано: 30.05.1983

Авторы: Беляев, Житников, Комаров, Шарипов

МПК: A47L 5/14

Метки: пылесос

...от условий всасывания пыле- воздушной смеси (характера пылевоздушной смеси, засорения фильтра и т.п.), что сказывается на низкой эффективного его работы.Цель изобретения - повышение эффективности работы.указанная цель достигается тем, что побудители тяги размещены один над другим в канале для нагнетания воздуха, при .этом верхний побудитель тяги смонтирован в кожухе, а последний установлен в.канале с образованием кольцевого зазора, сообщающегося с атМосферой, а полость кожуха соединена с каналом для всасывания воздуха и имеет. окно для. сообщения с атмосферой. На Фиг. 1 предст,явлен пылесос,продольный разрез, на фиг. 2 -сечение Ь-Ь на Фиг. 1.Пылесос содержит размещенные вцилиндрическом корпусе 1 пылесборник 2, канал 3 для...

Номер патента: 1013389

Опубликовано: 23.04.1983

Авторы: Атаев, Бондарь, Бонштейн, Житников, Славкин

МПК: B66C 1/68

Метки: балансирная, траверса

...шаровой шарнир 12 присоединен корпус силового гидро- цилиндра 13, на штоке 14 которого закреплены поршень 15 с обратным клапаном 16 и серьга 17 для навешивания на крюк крана.1 О На корпусе силового гидроцилиндра 13 жестко закреплен упорный диск 18, который имеет ограничитель 19 поворота. Упорный диск 18 служит в качестве датчика для подачи сигналов на два золотника 20, закрепленных на каретке 9. Находящиеся в золотниках 20 штоки 21 подпружинены пружинами 22 для возврата их в исходное положение. Золотники 20 установлены в двух взаимно перпендикулярных плоскостях под углом 90 друг к другу.Внутри гидроцилиндра 13 установленапружина 23 для возврата штока 4 в исходное положение. Верхняя и нижняя полости гидроцилиндра 13 соединены с золотником...

Номер патента: 980192

Опубликовано: 07.12.1982

Авторы: Вершевский, Гольдин, Житников, Исаков

МПК: H01J 49/30

Метки: масс-спектра, развертки

...4, преобразователь 7 магнитного поля в напряжение, инвертируюший и неинвертирующий выходы которого подключЕны через переключатель 8 напряжения развертки и резистор 9 к входу усилителя 4. ( Работа устройства осуществляется 40 следующим образом.Исходное магнитное поле устанавливается при замкнутом контакте 2 и верхнем положении переключателя 8. При этом выходное напряжение регули-. 45 руемого источника 1 опорного напряжения поступает на вход усилителя 4. На этот же вход усилителя 4 поступает напряжение преобразователя 7 магнитного поля. Разность входных токов усиливается усилителем 4 и поступает на силовую обмотку электромагнита 5. Магнитное поле электромагнита 5, таким образом, устанавливается пропорциональным выодному напряжению...

Номер патента: 937291

Опубликовано: 23.06.1982

Авторы: Белоусов, Житников, Ивон, Макаров, Минаев

МПК: B65G 59/06

Метки: выдачи, поштучной, цилиндрических

...по вертикальной направляющей 10, причем рычаги 12 приподнимают стопу 2, освобождая защелки 15. 35Одновременно с движением вверх рычагов 12 со стопой 2 деталей вверх идут также тяги 23, связанные с траверсой 7. При этом ролик 14 перемещается по направляющей 13 крон штейна 9. При упоре ролика 14 в хвос.товик 16 защелок 15 и перемещении 1,ролика по наклонной поверхности хвостовика 16 защелка 15 поворачивается вокруг оси 24 и выходит из зоны вер тикального перемещения стопы 2Величина хода пневмоцилиндра 5 вверх обеспечивает выход защелок 15 из зоны вертикальногО перйчещения стопы 2 деталей. Пневмоцилиндр 5, переключается на ход вниз. Величина хода при этом обеспечивает сборку диска 21 с деталью 22.При ходе стопы 2 деталей вниз отсекают...

Номер патента: 936057

Опубликовано: 15.06.1982

Авторы: Гаухман, Житников, Рудов, Солотвинский

МПК: H01F 41/04

Метки: нитевидного, осевого, сматывания

...во вращение от привода 5 и обеспечивающий сматывание нитевидногоматериала 6 с бобины 2, а такжебаллоноограничитель 7 с тормозящими элементами 8. Колпак 3 имеет кольцевую канавку 9, а возле колпакаустановлен механизм фиксации 10 провода с двуплецим поворотным рычагом 11, оттягиваемый пружиной 12и приводимый в движение электромагнитным приводом 13. В пазу рычага11 установлен с возможностью свободного вращения ролик 14 с вогнутойповерхностью, Основание 1, на котором установлена бобина 2, связанос дополнительным приводом 15 посредством передачи 16. Устройство работает следующим образом.Колпак 3, приводимый во вращениеот привода 5 в случае увеличениянатяжения нитевидного материала 6,помогает нити сматываться с бобины2, не допуская излишнего...

Номер патента: 911186

Опубликовано: 07.03.1982

Авторы: Блинников, Гавшин, Житников, Крылов

МПК: G01M 1/12

Метки: уравновешивания

...изделия в опоре 3, выполненный в вице устанавливаемого на изделии 4 лим ба 13 с градусными делениями, груза35 14 перемещающегося по лимбу 13, и установленного на основании микроскопа 15, контролирующего положение изделия 4,Устройство работает следующим образом.40Пьезокерамический элемент 5 генерирует колебания опоры 3 относительно изделия 4. Изцелие 4 с перехоаником всплывает. Вертикальная ось изделия 4 при этом отклоняется от вертикали и изце 45 лие совершает маятниковые колебания вокруг одного из положений равновесия.Подбором параметров поашиниковой опоры 3, рамы 2 колебательного контура и пьезокерамического элемента 5 ис 50 ключают вертикальные колебания изделия 4 относительно поцшипниковой опоры 3. В момент равновесного...

Номер патента: 904024

Опубликовано: 07.02.1982

Авторы: Дзюбан, Житников, Сажин

МПК: H01H 47/32

Метки: контактором, электромагнитным

...катушки реле 4 включен резис тор 6 и размыкающие контакты 7 контактора, К выводам катушки контактора 1 подключен форсирующий элемент 8, который выполнен904024 формула изобретения Составитель Е. Рыкова Техред А. Бойкас Корректор Н.Швыдкая Тираж 757 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж. - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор И. ТыкейЗаказ 13738 в виде последовательной цепочки из дополнительного диода 9 и дополнительного резистора 10. Резистор 10 зашунтирован замыкающими контактами 11 реле 4.Устройство работает следующим образом,При замыкании контактов 3 реле управления ток в положительные полупериоды ис точника напряжения проходит по...

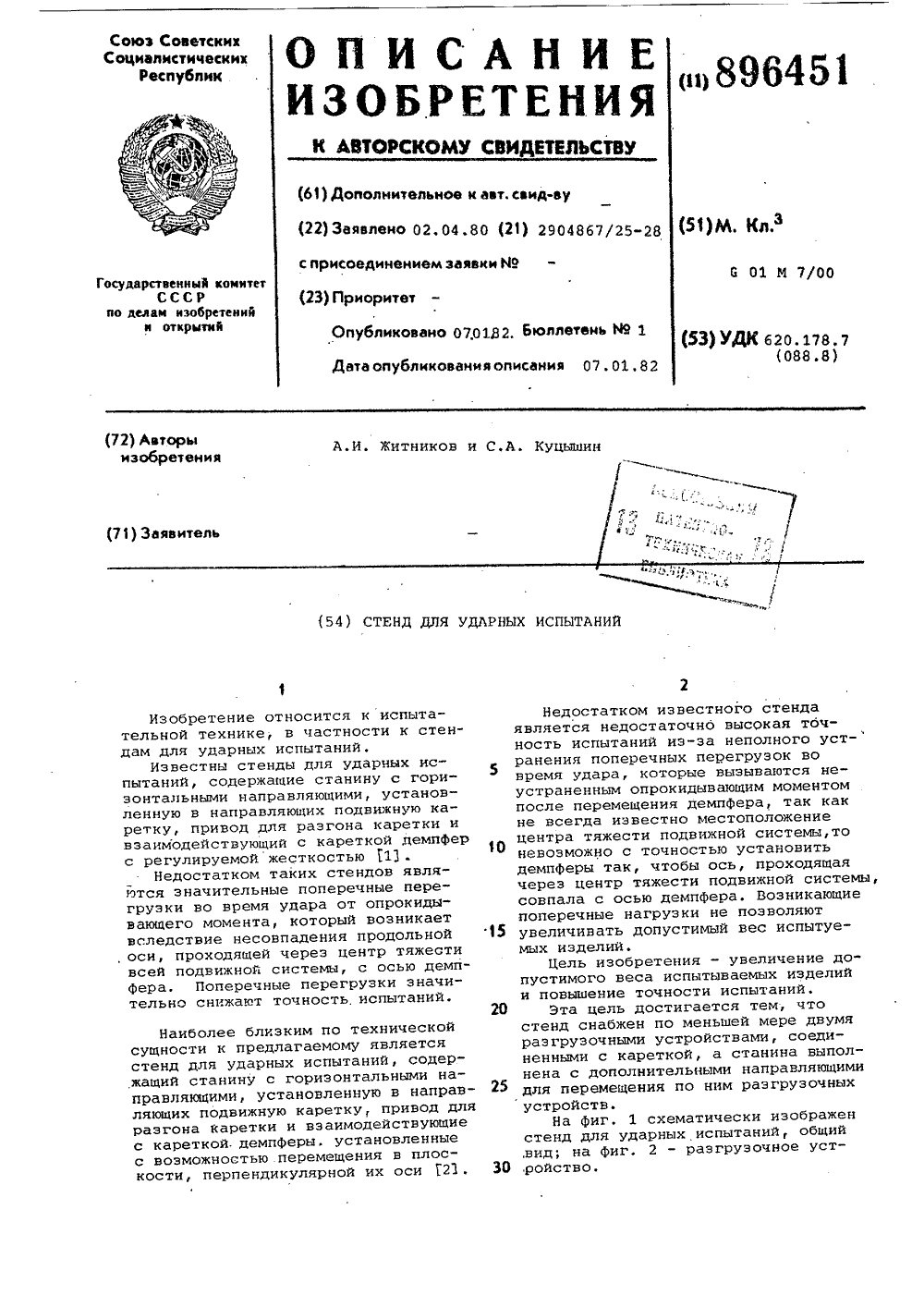

Номер патента: 896451

Опубликовано: 07.01.1982

Авторы: Житников, Куцышин

МПК: G01M 7/00

Метки: испытаний, стенд, ударных

...5 подвешивается испытываемое изделие (на чертеже не показано), Для фиксации каретки 5 в исходном положении имеетсяэлектрический замок (на чертеже непоказан).Сверху по краям подвижной каретки 5 в одной плоскости с испытываемым изделием установлены два разгрузочных устройства 7, верхние концы которых выполнены в виде катков8, перемещающихся по дополнительным направляющим 9, закрепленным настанине 1.Разгрузочное устройство (Фиг.2)содержит упругий элемент, напримерпружину 10 сжатия, одетую на штангу11, на средней части которой нанесены деления, характеризующие величину разгрузки, а на верхней частирасположены катки 8,Сверху пружина 10 прижимаетсягайкой 12, соединенной резьбой состаканом 13, который жестко закреплен на подвижной каретке...

Номер патента: 893764

Опубликовано: 30.12.1981

Авторы: Белоусов, Житников, Ивон, Мазур, Макаров

МПК: B65G 59/06

Метки: выдачи, отверстием, плоских, поштучной, центральным

...транспортирующее устройство (не показано), представляющее собой стержень с крестообразным основанием, элементы которого выполнены ломающимися на расстоянии от стержня, менее радиуса отверстия детали. Транспортирующее устройство со стопой деталей с помощью крановых средств вводят в полость раскрытого магазина 1, закрывают магазин и опускают стопу на самоопрокидывающиеся собачки 12. Далее приводят в действие застопоренные шарниры крестообразного основания транспортируюгцего устройства, отбрасывают элементы крестообразного основания вниз и вынимают транспортирующее устройство из стопы деталей вверх. Затем вручную до фиксированного положения поворачивают консоль 4 таким образом, что она устанавливается над осью стопы и, перемещая каретку 5...

Номер патента: 893446

Опубликовано: 30.12.1981

Авторы: Вассин, Житников, Москалев, Сычев, Цыбульский, Шушин

МПК: B23K 9/10

Метки: сварочного

...сварочного тока, принципиальная электросхема.Устройство содержит диодный выпрямитель 1, выполненный по трехфазной мостовой схеме, включенные на выходе выпрямителя 1 коммутирующий тиристор 2, дроссель 3, диод 4 и резистор 5. В схему устройства входит также дополнительный тиристор 6, соединенный с управляющим элект. родом коммутирующего тиристора 2, например, с помощью сопротивления 7, и включенный во входную цепь диодного моста 1 последовательно с одним из его диодов.Работа устройства заключается в следующем.Коммутирующий тиристор 2, регулирующий ток в сварочной цепи, включится только тогда, когда будет включен дополнительный тиристор 6. При этом ток основного перехода тиристора 6 через ограничивающее сопротивление 7 подается на...

Номер патента: 879520

Опубликовано: 07.11.1981

Авторы: Андреев, Житников, Павлов, Столяров

МПК: G01R 33/02

Метки: магнитного, потока

...2. Другой вход блока произведения 3 через управляемый ключ 9 подсоединен к функциональному преобразователю 10, вход которого подсоединен к выходу интегратора периода 11. Параллельно интегратору 11 включен ключ 12 установки нулевых условий, а интегратор 11 через управляемый ключ 13 и формирователь сигналов 14 подключен на выход интегратора потока 2. Вход блока 15 управления ключами соединен с выходом интегратора потока 2.Устройство для измерения магнитного потока работает следующим образом. На измерительной обмотке 1 формируется сигнал, пропорциональный производной от измеряемого потока. Этот сигнал подается на вход интегратора потока 2, и на выходе интегратора образуется сигнал, пропорциональный измеряемому потоку. На этот сигнал...

Номер патента: 878933

Опубликовано: 07.11.1981

Авторы: Городецкий, Дзюбан, Житников, Кошелев, Радионов, Сажин

МПК: E21C 35/24

Метки: дистанционного, забойной, машиной

...реле 9 и замыкающий контакт 10 реле 9, идущий в цепь управления контактора пускателя (не показан). В пульте управления 4 расположены нопки управления 11, 12, обмотка реле улевой защиты 13, зашунтипонднная пези878933 ПО Поиск Изд.566 аказ 23 ираж 634 дписио ипография, пр. Сапупова,стором 14, включенным через размыкающий контакт 15 реле 13, а также КС-цепочкой 16, 17, замыкающий контакт 18 реле нулевой защиты, шунтирующий кнопку Пуск 12, и концевой диод 19.оВ исходном состоянии, до нажатия на кнопку 12, все реле отключены.Реле 9 реагирует на среднее значение тока, протекающего через его обмотку, При разомкнутой кнопке 12 Пуск в полупери од, когда выпрямительный диод 7 закрыт, ток через обмотку реле 9 не протекает. Следовательно, среднее...

Номер патента: 854635

Опубликовано: 15.08.1981

Авторы: Вассин, Житников, Марков, Москалев, Смирнов, Сычев, Цыбульский, Шушин

МПК: B23K 9/10

Метки: выпрямителей, сварочных, снижения, хода, холостого

...работы и одновременно уменьшение потерь мощности сарочнм выпрямителями в режиме холостого хода,Указанная цель достигается тем,что в устройство для снижения напряжения холостого хода сварочныхвыпрямителей, содержащее включенныйв первичную обмотку сварочного трансформатора трехфазный коммутатор, выполненный в виде соединенных по схе.ме треугольника управляемых вентилей,в цепь управляющих электродов которых включены резисторы и диоды, собранные в две обратные звезды а также конденсаторы, подключенные к каждой фазе первичной обмотки сварочного трансформатора, реле времени исхему контроля сопротивления сварочной цепи, указанные конденсаторывключены звездой и подсоединены квершинам треугольника,а общие точкисоединения двух обратных звезд...

Номер патента: 849041

Опубликовано: 23.07.1981

Авторы: Герасимов, Житников, Разуваев

МПК: G01N 3/22

Метки: испытания, напрочность

...изобретения - приближение условий испытания к условиям изготовления деталей.Эта цель достигается тем, что используют плоский образец, ширина которого равна 3-50 толщинам, длина - бтолщинам, а деформирование осуществляют кручением до получения пропеллерообразной формы.Способ осуществляется следующим образом.Образец из исследуемого материала, имеющий ширину, равную 3-50 толщинам, и длину, равную бтолщинам, де20 Формула изобретения 3 8490 формируют кручением до получения пропеллерообразной формы. Деформирование ведется до заданного угла закручивания при температуре горячего деформирования, зависящей от условий обработ ки материала, Затем образец раскручивают упруго-пластической деформацией до плоской формы при заданной...

Номер патента: 831465

Опубликовано: 23.05.1981

Авторы: Григорьев, Ефимов, Житников, Закс, Коваленко, Кузьмина, Петров, Хасанов

МПК: B23K 35/365

Метки: покрытия, состав, электродного

...металлу. Как при внешнем осмотре, так и после механической обработки и испытаний механических свойств наплавленного ме Оталла не обнаружены поры, трещины и шлаковые включения. Химическим анализом установлено, что наплавленный металл имеет следующий состав, %" А 1 7,02; % 2,6; Мп 5,1; Ре 0,85; 51 0,43. Наплавленный металл после термической обработки 900 К - 4 ч и 640 К - 3 ч имеет следующие механические свойства: Граничные и оптимальные значения состава покрытия, наносимого на стержень из алюминиевой бронзы марки Бр, АМц 9 - 2, определены путем проверки сварочно-техно логических свойств электродов и представлены в таблице.831465 20 Формула изобретения 5Оптимальный вариант электродного покрытия определяется при проведении планируемого...

Номер патента: 796779

Опубликовано: 15.01.1981

Авторы: Блинов, Житников, Кулешов

МПК: G01R 33/12

Метки: самогенерирующиймагнитометр, щелочный

...17 модуляции.Устройство работает следующим образом.Циркулярно поляризованный свет ЗО лампы 1 накачки производит оптическую ориентацию атомов щелочного металла в камере 5 поглощения. Благодаря ионизационным столкновениям оптически ориентированных атомов щелоч ного металла с метастабильными атомами гелия происходит спиновая ориентация этих метастабильных атомов.Метастабильное состояние атомов гелия создается слабым импульсным высокочастотным разрядом.На оптически ориентированных атомах щелочного металла реализуется спиновой.генератор, работающий на частоте сю, Для возбуждения магнитного реэонайса метастабильных атомов гелия умножителем 15 формируется частота КЩгде К - коэффициент умножения. Эта частота Ке через модулятор 16...

Номер патента: 776922

Опубликовано: 07.11.1980

Авторы: Житников, Солдаткин

МПК: B28B 7/00

Метки: арматурными, выпусками, железобетонных

...бункер 2, заполненный песком 3, в который входят выпуски 4 арматурного каркаса 5. Внизу а днище бункера па резиновых опорах 6 установлено свободно опирающееся7 с прикрепленными и направлвверх стержнями 8. Снизу к днищкреплен вибратор направленного де5 9. Свободная установка днитца навых опорах исключает передачу вина корпус бункера и форму и повэффективность воздействия вибраторисключения проникновения песка1 О днищем и краями бункера последнлиняются между собой по краямрезиновым фартуком 10.Для улучшения псевдоразжижениястержни 8 снабжены конусами 11. Устройство работает следующим образом, Перед установкой в форму 1 очередного каркаса 5 включают вибратор направленного действия 9, который производит 0 псевдоразжижение песка 3,...

Номер патента: 602095

Опубликовано: 30.10.1980

Авторы: Васютинский, Доватор, Житников

МПК: G11C 11/16

Метки: запоминания, сжатия, сигналов, электрических

...которого удовлетворяют условию14 ж , и)Ндлительность сигнального радиоимпульсаусредняя полуамплитуда сигнального радиоимпульса;- гидромагнитное отношение дляатомов в камере 151екатушку 7,суммарный магнитный моментоптически ориентированных атомов отклоняется от оси в плоскость х.После окончания этого импульса магнитный момент, прецессируя с частотой цо:Н в плоскости ху, будетзатухать по амплитуде как вследствие релаксации, так и иэ-эа неоднородности постоянного магнитногополя Нб. Интенсивность резонансногоизлучения лампы 5, прошедшего черезкамеру 15, будет модулирована по амплитуде пропорциональнох-составлякноейсуммарного магнитного момента с частотой и 1. Это изменение излучения регистрируется с помощью фотодетектора8.Если через...

Номер патента: 770741

Опубликовано: 15.10.1980

Авторы: Бирюков, Борздыко, Гаврилов, Годин, Житников

МПК: B23Q 5/26

Метки: поршней, силовых, синхронизации, скорости, цилиндров

...с пневматическим источником давления, выхлопные пневмополости сообщены с выхлопом двухпозиционного пневмораспределителя, гидрополости демультийликаторов сообщены через двухпозиционный золотник с регулируемыми дросселями и обратными клапанами, шунтируюшими эти дроссели, при этом регулируемые дроссели сообщены с гидрополостью пневмогидравлического аккумулятора.На чертеже показана схема системы ,синхронизации скорости поршней силовых цилиндров. Принцип действия системы синхронизации скорости поршней силовых цилиндров заключается в следующем,10 15 20 25 30 35 45 50 55 При подаче соответствующей команды на обмотки электромагнитоотсечного пневмоклапана 10 и четырехлинейного пневмораспределителя 9 сжатый воздух (газ) по пневмопроводу 11...

Номер патента: 765928

Опубликовано: 23.09.1980

Авторы: Дзюбан, Житников, Коноплянко, Сажин

МПК: H02J 13/00

Метки: аппаратами, дистанционного, электрическими

...реле 6 це включается и исполнительноереле 2 тоже не включается. При пробое транзистора 21 открывается и транзистор 23.При включении реле 5 замыкается контакт 24.открывается транзистор 22, реле б отключается,так как катушка реле 6 шунтируется двумяпараллельнеыми цепочками - транзисторы 21 и22 с одной стороны и контакты 24, 25 и трац.зистор 23 с другой стороны. Этим осуществляется самоконтроль схемы при повреждении злемен. 3 765928 4Это достигается тем, что устройство для ди.станционного управления электрическими аплара.тами, содержащее источник питания переменного тока, первичная обмотка которого цодклю.чена к выводам для подсоединения к питающей5сети, а к выводам вторичной обмотки подклю.чен исполнительный орган и измерительный...

Номер патента: 765693

Опубликовано: 23.09.1980

Авторы: Житников, Кульбашный, Разуваев

МПК: G01N 3/00

Метки: испытания, прочность

...технсфлогических возможностей.Для этого используют желобообразную заготовку длиной, равной 7-300толшин заготовки, и с отношением толщины к радиусу кривизны заготовки,равным 0,02-1,3, а упруго-пластическуюдеформацию осуществляют расплющиванием заготовки при заданной температуре,На фиг. 1 показана схема устройства цля осуществления способа до расплющивания; на фиг. 2 - то же, послерасплкнцивания, вид спереди на фиг. 3 -то же, вид сбоку,Способ осуществляется следуюшимобразом,/40 Тираж 1019 ВНИИПИ Государственного компо делам изобретений и о 13035, Москва, Ж, Раушс Подписноеета СССРрытийя наб., д. 4 Заказ 64 илиал ППП "Патент, г. Ужгород, ул. Проектная, 4 3 76569Желобообразную заготовку 1 толщиной а", длиной "3 " и радиусом кривизны и ,...

Номер патента: 696407

Опубликовано: 05.11.1979

Автор: Житников

МПК: G05B 11/12

Метки: следящая

...который выход усилителя 4 подключается к обмотке управления исполнительного двигателя 5.30Отличительные признаки предлагаемой системы достигаются применениемдополнительных элементов и, кро 4 етого, благодаря тому, что взадающем и принимающем ВТ датчиках злектрический ноль сдвинут влево на уголд (около 2-6 ) относительно геометрического ноля, т. е. ноля по шкале задания и отработки. Поэтому висходном положении ВТ датчиков - при 4 Оо0 по шкалам задания и отработки - навыходе синусной статорной обмоткипринимающих ВТ 2 будет напряжениеО 70(выбирается 2-6 В), а на косинуснойСтаторной обмотке будет напряжениеменьше максимального на эту величину.45При отработке в рабочих пределах от0 до (90 - а) - рабочая эона угловзадания выбирается без...

Номер патента: 693500

Опубликовано: 25.10.1979

Авторы: Баранов, Вещунов, Житников, Романов

МПК: H01S 3/09

Метки: активный, генераторов, квантовых, материал, оптических

...в ультрафиолетовой области являются кристаллы ВаГа,РН, в которых полоса люминесценции с максимумом при 290 нмнаиболее эффективно возбуждается светомс длиной волны 220 нм, полоса люминесценции с максимумом при 350 нм - светом сдлиной волны 230 нм. Для оптической накачки ОКГ может использоваться мощнаяводородная лампа или гармоники импульсных лазеров,По сравнению с известными предложенный активный материал для перестраиваемых ОКГ позволяет получить новые рабочие частоты генерации от ближней ультрафиолетовой до инфракрасной области (вдиапазоне длин волн 0,25 - 1 м), в 5 - 10раз расширить диапазон- перестраиваемыхчастот ОКГ и расширить рабочий диапазонтемператур до 300 К: Формула изобретения 3гурацию внешней электронной оболочки (и) д оп з,...

Номер патента: 671966

Опубликовано: 05.07.1979

Авторы: Григорьев, Ефимов, Житников, Коваленко, Кузьмина, Петров, Хасанов

МПК: B23K 35/362

Метки: сварочный, флюс

...различных марок:Бр АЖН 9-4-4, Бр АМНцЖ 8,5-4-4-1,5и Бр АЖНМц 7-2,5-1,5-9, В качествеэлектродной проволоки использоваласькомпозитная проволока Бр АНМцЖ. 8-4-4-1,5 К диаметром 2,8 мм, Режим 40сварки: сварочный ток 380-400 А,напряжение на дуге 28-30 В, полярность - обратная, скорость сварки22-30 м/ч. Вылет электрода и высота слоя флюса 40 мм, 45Шлаковая корка по мере удалениясварочной дуги отделяется самопроизвольно, формирование наплавленноговалика хорошее, металл шва мелкочешуйчатый с плавным переходом к основному металлу. Кирина валика 22-30 мм,высота 5-5,5 мм, Несплавления междуваликами отсутствуют. Рентгенографические и металлографические исследования сварного шва показали, чтометалл шва плотный, беэ пор, трещин,и шлаковых...

Номер патента: 659905

Опубликовано: 30.04.1979

Авторы: Блещик, Житников

МПК: G01F 11/00

Метки: бетонной, дозатор, смеси

...5), образующий дозирующий отсек, ограниченный продольными и поперечными стенками 20 и 21, с отверстиями 22. Перфорация начицастся на расстоянии 15 - ,20 лл от края стенок, Продольные и поперсчныс стены 20 и 21 сварены между собой и стенками поворотного патрубка 9. Между стенками 20 и 21 и счецкамц поворотного патрубка 9 и заглушками 10 ц 11 образуется паровой отсек 23.Заглушка 11 и ось 13 имеют сквозные цецтральцые отверстия 24 и 2 б, через которыс пар поступает в паровой отсек 23.Для заполнения формы 26 (см. фиг. 4) на необходимый объем ц предохранения смеси от вытекания из формы к дозатору прикреплен ограничитель 27 (см. фиг. 3).Объем бетонной смсси в отсеке патрубка 9 соответствует объему изделия в формс 2 б цли несколько меньше...

Номер патента: 651109

Опубликовано: 05.03.1979

Авторы: Житников, Петров, Соцков

МПК: E05B 17/18

Метки: закрывания, замочной, скважины

...конец оск,а манжета подпружинена в осевом направлении относительно крышки.На чертеже изображен описываемыйзамок с устройством для закрываниязамочной скважины, общий вид.Устройство для закрывания замочнойскважины содержит крышку 1., закрепленную на одном конце оси 2, установленной в корпусе 3 с возможностью ограничения ее поворота, и манжету4, расположенную в полости крьп 11 кк.Устройство имеет пружину кручения 5, надетую на свободный конецаси 2, а манжета 4 подпружинена восевом направлении относительно крь 1 шки.Устройство работает следующим образом,При открывании замка крьюку 1 поворачивают на некоторый угол, открывая тем самым доступ к замочной скважине. Затем ключ ввоцят в замачну 1 оскважину, поворачивают его на одинили два оборота...
