Номер патента: 1300610

Опубликовано: 30.03.1987

Авторы: Вахнина, Яценко

МПК: G05F 1/66, H02M 5/257

Метки: мощности, регулятор, тиристорный

...к общим точкамвентильных групп 3 и 4 трехфазноговыпрямительного моста на тиристорах,диагонали переменного тока которогоподключены к фазным входным выводамА,Ь,С трехфазной питающей сети.Кроме того, схема содержит трехфазныйключ 5, который включен между общими точками групп 1 и 2 и диагоналямипеременного тока трехфазного выпрямительного моста.25Устройство работает следующим образом.При включенном трехфазном ключе5 его работа полностью аналогичнаработе известного устройства, Минимальная потребляемая мощность имеетместо при закрытых тиристора вентильных групп 3 и 4, максимальная потребляемая мощность имеет место приоткрытых тиристорах вентильных групп 353 и 4, Таким образом, диапазон регулирования известного устроиства равен...

Номер патента: 1300513

Опубликовано: 30.03.1987

Авторы: Кронгауз, Мещанинов, Ромакин, Яценко

МПК: G06G 7/62

Метки: машин, моделирования, синхронных

...сопротивлениесобственного .рассеяния обмотки возбуждения; х5 аЬ ц,г - активное сопротивление расзсеяния обмоток статора;х - индуктивное сопротивление онулевой последовательности; Б - ток и напряжение. Предложенное устройство может быть использовано для исследования различных режимов работы синхронной машины, таких, как холостой ход, короткое замыкание, сброс и наброс нагрузки и др. Эти режимы работы обеспечиваются соответствующим подключением к данному устройству требуемых моделей нагрузок. ООЗ 13 4 ФормулаизобретенияУстройство для моделирования синхронных машин, содержащее блок моделирования нулевой составляющей тока нагрузки, выполненный в виде источника напряжения, блок моделирования продольной составляющей токанагрузки,...

Номер патента: 1298789

Опубликовано: 23.03.1987

Авторы: Байч, Бантюков, Обуховский, Проскурников, Яценко

МПК: G08B 23/00

Метки: аварийной, сигнализации

...который устанавливается н единичное положение, В блоке 10 индикаторов начинает светиться индикатор, соответствующий поступившему сигналу, сигнализируя об аварийной обстановке. Сигнал с выхода триггера группы 2 поступает также на шифратор 6, на выходах которого появляется код номера сработавшего триггера группы 2. Одновременно закрывается элемент И группы 3 и исчезает сигнал на выходе элемента ИЛИ 4 и на выходе селектора 5 импульсов.Через время задержкипосле появления сигнала на выходе селектора 5 импульсов появляется импульс на выходе элемента 7 задержки, и триггер 8 устанавливается в единичное положение.При появлении сигнала на выходе триггера 8 включается сигнализатор 12, подавая общий сигнал о том, что произошла авария, в регистр 9...

Номер патента: 1298662

Опубликовано: 23.03.1987

Авторы: Семавин, Щипанова, Яценко

МПК: G01N 31/22

Метки: меди

...4,2, добавляют анализируемый раствор, 3 кп раствора смеси восстановителей (содержащей, мас. %:солянокислый гидроксиламин 1., фтористый калий 9, аскорбиновая кислота4, вода - до 100, 1 мл 0,1%-ного 15раствора желатина, 5 мл 0,015%-ногораствора-оксинафтгидразида изоникотиновой кислоты (НГИНК), приготовленного на этиловом спирте, доводятдо метки тем же буферным раствором 20и замеряют оптическую плотность водносантиметровой кювете на спектрофотометре при Ъ = 435,Найдено 0,010+0,0005% меди, Ошибка определения 5%, Известным способом определено 0,011+0,0009% меди,Ошибка 9%,П р и м е р 2., Определение медив отвапьных хвостах,Анализ проводят по примеру 1, В ЗОкачестве восстановителя исгользуютсмесь, содержащую, мас, %: олянокислый гидроксиламин...

Номер патента: 1298202

Опубликовано: 23.03.1987

Авторы: Березутский, Гончаренко, Гречко, Долженко, Журба, Заманов, Зубарева, Киселева, Круглова, Ларионов, Новикова, Хаджиев, Чередниченко, Яценко

МПК: C07C 7/13

Метки: ароматических, парафинового, сырья, углеводородов

...из адСор 6 ера удаляют остатки сырья и повышают температуру слоя адсорбента до 100 С (длительность стадии 100 мин) . При этой температуре и давлении 0,2 МПа через адсорбер прокачивают 200 см э 853-ного нзопропилового спирта, после чего температуру в адсорбере повышают до 360 фС (длительность стадии 510 мин). Отдувку десорбента из. слоя алюмосиликата осуществляют азотом при 360 С (длительность стадии 180 мин).4 После охлаждения адсорбера азотомот 360 до 200 С (192 мин) через слойадсорбента нрокачивают очищенные парафины, полученные в предыдущем цикле,очистки, и по достижении температуры 30 С (114 мин) цикл очистки повторяют. В указанных условиях выход,очищенного продукта 210 смэ/100 смадсорбента в цикл или 10 смэ/100 смэадсорбента...

Номер патента: 1297817

Опубликовано: 23.03.1987

Авторы: Диев, Диева, Калинина, Кузьмина, Франк, Яценко

МПК: A61B 17/00

Метки: закрытия, пузырно-влагалищного, свища

...ускоренной эпителизации свища большого диаметра.Улучшается герметичность закрытиясвища, поскольку отсутствует прокладка, на которую накладывается постоянный магнит в известном способе, ити ФМЖ не поступает через свищевое отверстие наружу. Снижается токсичность)" за счет отсутствия контакта ФМЖ со- тканями организма,1го Формула н зобретения Изобретение относится к медицинепреимущественно к урологии, конкретно к лечению пузырно-влагалищныхсвищейЦель изобретения - снижение травматичности операции за счет обеспечния самостоятельного заживления свища, что достигается введением ферромагнитной жидкости в баллон катетерФоли, дренирующего мочевой пузырь,постоянного магнита - во влагалищеи обтурацией свищевого отверстия засчет прижатия к нему...

Номер патента: 1291593

Опубликовано: 23.02.1987

Авторы: Акутин, Василец, Дикерман, Лащивер, Лебедева, Осипчик, Фирсов, Яценко

МПК: C08K 5/00, C08L 23/04

Метки: композиция, сшивающаяся

...согласно рецептурам,приведенным в табл .1,готовят следующим образом,957. полиолефина, входящего в рецептуру, органическую перекись исмесь кремнийорганических соединенийпомещают в смеситель установки "Брабендер" и перемешивают в течение20 мин при 180-200 С. Полученную массу привитого сополимера охлаждаютдо комнатной температуры и измельчают в роторном измельчителе на частицы размером 2-5 мм.Отдельно в смесителе при 150-180 Сготовят концентрат катализатора в 5 Еполиолефина, входящего в рецептуру,и.измельчают аналогичным образом.Привитый сополимер смешивают сконцентратом катализатора, полученную смесь экструдируют при температу 40ре расплава 160 С для сополимераэтилена с винилацетатом и при 180200 С для полиэтилена в виде лентытолщи;ой 1,0...

Номер патента: 1287085

Опубликовано: 30.01.1987

Авторы: Еремин, Зори, Красовский, Савкова, Стасенко, Ярошенко, Яценко

МПК: G01V 11/00

Метки: водной, гидрофизических, зондирующее, параметров, среды

...времени датчиков и устанавливают 5 4ного режима зондирования необходимо либо увеличить скорость опроса датчиков, либо уменьшить скорость движения погружаемого контейнера 1. На выходе блока 17 градиентов формируется сигнал "-1", по которому схема управления 16 разрешает переход реверсивного счетчика блока 18 выбора частоты опроса в состояние, соответствующее более высоким скоростям. опроса датчиков. Этот же сигнал поступает на схему управления 15 и разрешает переход реверсивного счетчика блока 19 управления лебедкой в состояние, соответствующее меньшим скоростям зондирования. Переход счетчиков в новое состояние возможен лишь при поступлении команды с дешифратора 20 состояний, который, проанализировав текущие значения скорости...

Номер патента: 1286762

Опубликовано: 30.01.1987

Авторы: Зима, Селивра, Сикорский, Тимошенко, Яценко

МПК: E01C 19/05, E21C 37/00

Метки: гидравлическое, ударно-струйное

...верхнее положение, поршень-боек 2 останавливается, и устройство готово к работе.При включении распределительного узла 7 вода из трубопровода 6 начинает поступать в трубопровод 8 и далее в камеру прямого хода 3. Под действием давления воды со стороны камеры прямого хода поршень-боек 2 начинает перемещаться вниз, вытесняяводу из камеры обратного хода по переводной трубке 9 в трубопровод 6.В конце прямого хода поршень-боек2 наносит удар по инструменту 5,что приводит к резкому его торможениюи остановке. При движении поршнябойка 2 вниз вода в трубопроводе 8разгоняется до скорости, определяющейся произведением скорости движения поршня-бойка 2 на отношение площадей поршневой поверхности поршнябойка 2 к сечению трубопровода 8.Таким образом,...

Номер патента: 1278763

Опубликовано: 23.12.1986

Авторы: Делюков, Яценко

МПК: G02B 5/12

Метки: источников, концентратор, потока, прозрачных, света, светового, частично

...создает изображение с наименьшими искажениями и наибольшей яркостью. Применение рассеивателя именно сферической формы необязательно. Его форма и размеры выбираются так, что рассеиватель и источник света в . измерительном приборе 5 изображаются линзой 6 в пределах люка 7 входа.Концентратор света работает следующим образом.Свет, испускаемый источником 4 во все стороны, достигает поверхности зеркальной сферы 1, часть его, определяемая отношением площади выходного отверстия 8 к площади всей сферы 8, попадает в измерительный прибор 5 через осветительную линзу 6, а оставшаяся часть испытывает многократ-,ные отражения, каждый раэ диффузно рассеиваясь на поверхности рассеивателя 3 и частично попадая опять в измерительный прибор.Если источник...

Номер патента: 1277295

Опубликовано: 15.12.1986

Автор: Яценко

МПК: H02J 3/00

Метки: схема, электроснабжения

...отдельных потребителей.Целью изобретения является повышение эффективности стабилизации напряжения на спокойной нагрузке,На фиг. 1 представлена предлагаемая схема питания нагрузок через сдвоенный реактор.Схема содержит трехфазный трансформатор 1, две магнитносвязанные обмотки 2 и 3 сдвоенного реактора, две нагрузки 4 и 5 и батарею конденсаторов 6. Все элементы схемы трехфазные или в виде трех однофаэных (реакторы 2, 3, конденсаторы 6). Нагрузка 4 - спокойная, нагрузка 5 - резкопеременная. Батарея конденсаторов 6 включена параллельно обмотке 3 сдвоенного реактора между зажимами резкопеременной нагрузки 5 и выходными зажимами трансФорматора 1. Между этими же зажимами трансформатора 1 и зажимами спокойной нагрузки 4 включена обмотка 2...

Номер патента: 1276685

Опубликовано: 15.12.1986

Авторы: Барун, Безруков, Грушко, Левченко, Лопытько, Сосковец, Тананин, Цымбал, Яценко

МПК: C22C 38/16

Метки: сталь

...химического состана стали может вызвать увеличение остающихся в стали неметаллических включений.Введение в состав стали бария в пределах 0,0005-0,017 способствует дальнейшему снижению загрязненности оксидами. Кроме того, активно участвуя в десульфурации, барий изменяет состав и строение включений сульфидов, При совместной обработке барием и кальцием образуются комплексные оксисульфидные включения. Деформируемость их при прокатке ниже обычных сульфидон. Поэтому присутствие бария в оптимальных количествах в .ЗО предлагаемой стали в сочетании с другими элементами обеспечит более эь 1; сокую чистоту и однородность металла, что повышает усталостную прочность (табл.2) изделий иэ предлагаемой стастали, 35Сталь выплавлялась в...

Номер патента: 1276505

Опубликовано: 15.12.1986

Авторы: Гайдаш, Лебедев, Логвинов, Невольниченко, Телеус, Яценко

МПК: B28B 3/20, B28B 3/26

Метки: непрерывного, полуфабрикатов, ребрами, спиральными, формования

...обмотка 45 реле разведениячерез контакт 47, размыкающий контакт путевого выключателя 28 и замыкающий контакт 35 датчика конца формования участка спиральных ребер.Электродвигатель 24 подключаетсяк трехфазной сети переменного токас различным чередованием фаз соответственно через замыкающие контакты42-44 либо 48-500Устройство для непрерывного формования полуфабрикатов изделий соспиральными ребрами работает следующим образом.В исходном состоянии сектора 8разведены, кулачки 7 наиболее удалены от оси устройства, а вал 19, находясь в крайнем положении, воздействует на путевой выключатель 28 иразмыкает его контакт. Световые лучиот осветителей 33 и 37 к светоприемникам 32 и 36 не перекрыты, и контакты датчиков начала и конца...

Номер патента: 1275640

Опубликовано: 07.12.1986

Автор: Яценко

МПК: H02J 3/18

Метки: трехфазное, фильтрокомпенсирующее

...звездой несимметричногофильтра 1-3 и содержащие каждое последовательно соединенные между собой конденсатор 6 и реактор 7, шунтированные активным сопротивлением 8.Такое соединение между собой конденсатора, реактора и активного сопротивления представляет собой условно идеаль"4ную структурудемпфирующего звена.В вариантах устройства на фиг, 1и 3 все внешние зажимы трех ветвейвсех трех несимметричных Фильтров 13 присоединены к Фазным зажима А, Ви С питающей сети, а в варианте устройства на Фиг.2 - к Фазным зажимамА,В и С и зажиму нейтрали О, к последнему из которых присоединеныдемпфирующие ветви всех трех фильтров. Отличием варианта устройствана Фиг, 3 является выполнение однойиз двух ветвей каждого несимметричного Фильтра 1-3 в виде...

Номер патента: 1275613

Опубликовано: 07.12.1986

Авторы: Коган, Ходос, Яценко

МПК: H02G 3/00, H02G 3/32

Метки: кабелей, крепления, шлангов

...поворота коромысла 4, Рычаг 11 зафиксирован относительно кулисы 12 посредством блокировочной планки 13, входящей своими нижними выступами в выполненные в рычаге 11 вертикально- наклонные прорези 14, Управление раЮ ботой устройства осуществляется дистанционной тягой 15, выполненной ввиде стержня, на конце которого жестко закреплена планка, содержащая вплоскости стержня два боковых выступа 16 (вилочый захват) и перпендикулярно расположенный в центральнойплоскости упор 17.Основание 1 может быть выполненов виде швеллернообразной жесткойбалки с п 1 офильньии ложементами 18,возле каждого из которь(х крепятся .держатели 2 устройства, и установлено в верхней части ниши 19 тенкса 20,имеющего вид цилиндрического резервуара с сердечником 21. Концы...

Номер патента: 1270005

Опубликовано: 15.11.1986

Авторы: Баталов, Яценко

МПК: B28B 17/02

Метки: бетонной, непрерывного, смеси, электроразогрева

...отверстия для поступления атмосферного воздуха в устрэйство, На противоположной сторон камеры 1 соосно гтриточным отверсгиям выполненывытяжные отверстия, объединенные в коллекторы и соединенные с вентиля(тором ,не показано), Вся эта вытяжная система необходима для тогочтобы удалять иэ ус"ройства избытокпаровоздушной фазы, которая образуется при электрор .зогреве бетонной смеси. 50 В верхней части расходного бункера 2 выполнено захватное приспособление 24, которое состоит из Н-образной штанги 25, продетой через проушины 26 приемно: о бункера 2. 14, имеет резиновьй фартук 15, один конец которого жестко закреплен к камере 1, а другой упруго опирается на лотокУстройство снабжено механизмом 16 регулирования угла наклона лотков. Последний...

Номер патента: 1268721

Опубликовано: 07.11.1986

Авторы: Никитенко, Селивра, Тимошенко, Устименко, Яценко

МПК: E01C 19/05, E21C 37/00

Метки: гидравлическое, действия, ударного

...распространяться волна низкого давления. Давление в подпоршневой камере 15 управления поддерживается за счет того,что ударный поршень начинает перемещаться вниз под действием силы состороны камеры прямого хода, определяющейся давлением закачки пневматического аккумулятора 6. Длина ударного трубопровода выбрана таким образом, чтобы волна низкого давления подошла к камере 4 обратного хода только. после полного закрытия клапаном 13 доступа жидкости из напорной камеры 12 в канал 1.При этом на клапан 13 перестает действовать сила, определяющаяся высоким давлением рабочей жидкости в напорной камере 12, и силы, со стороны подпоршневой камеры 15 управления достаточно, чтобы удержать клапан 13 в верхнем положении, Поршеньбоек 2 под...

Номер патента: 1263916

Опубликовано: 15.10.1986

Авторы: Горбатенко, Селивра, Тимошенко, Яценко

МПК: F04F 5/20

Метки: эжектор

...7, уплотненным относительно корпуса 1, а корпус - кольцевой перегородкой 8, уплотненной относительно камеры 1 смешения и образующей с выступом 7 и камерой 4 смешения кольцевую полость 9, сообщенную с каналом 5, при этом входное сечение последнего расположено от входа камеры 4 смешения на расстоянии 1, равном ее внутреннему диаметру д.Эжектор работает следующим образом,Активная среда, истекая из сопла 3, эжектирует пассивную среду. В камере 4 смешения происходит обмен энергией между активной и пассивной средами, а в диффузоре 6 - частичное преобразование кинетической энергии потока в потенциальную. На номинальном режиме камера 4 смешения располагается на оптимальном расстоянии от среза активного сопла 3, а равнодействующая сил...

Номер патента: 1263834

Опубликовано: 15.10.1986

Авторы: Гулин, Селивра, Тимошенко, Устименко, Яценко

МПК: E01C 19/05, E21C 37/00

Метки: гидравлическое, действия, ударного

...рабочей площади поршня со стороны надпоршневой камеры 14.Гидравлическое устройство ударного действия работает следующим об 10 разом. При подаче рабочей жидкости по магистрали 33 в камеру подвода 20гидропневмоаккумулятора она по трубопроводу 34 поступает в камеру обратного хода 5, по магистрали 19.в напорную камеру 10. Под действиемдавления жидкости боек 3 совершаетобратный ход, а поршень 22 перемещается в корпусе 21 вверх, сжимая газв воэцушной полости 25, ограниченныйэластичной диафрагмой 24. Жидкостьиэ гидравлической полости 26 по каналу 32 поступает в надпоршневую ка 20 ный клапан 12 в нижнее положение, при котором доступ жидкости в камеру прямого хода 4 из напорной .камеры 10 закрыт.Из камеры прямого хода 4 жидкость по каналу 17...

Номер патента: 1263718

Опубликовано: 15.10.1986

Авторы: Костяков, Левченко, Мазур, Яценко

МПК: C21D 1/78, C21D 9/46

Метки: горячекатаных, карбидообразующими, конструкционных, легированных, полос, производства, сталей, элементами

...металла 2 и 3 плавки охлаждали по из 30 вестному способу, другую - по предлагаемому способу, Параметры охлаждения и результаты определения механических свойств готового проката представлены в табл.2,Т а б л и ц а 2 Предлагаемый способ Известный способ Плавка,В И.,ИПа Д,МПа 3,% Темпе 3,% СкоТемпература нагрева слябов,С СкоратуранагреваслябовС ростьохлажростьохлаждения.полос,С/с денияполос,С/с 450 545 25 1150 , 16 1150 16 450 545 25 ,455 550 25 465 560 24 1250 500 585 20 1250 10 520 620 1 б 1300 6 16 1300 Для сравнения предлагаемого и известного способов слябы нагревали до трех разных температур: 1150, 1250ои 1300 С, прокатывали по одинаковому деформационно-скоростному режиму н после конца прокатки одну половину Иэ приведенных в...

Номер патента: 1261753

Опубликовано: 07.10.1986

Авторы: Голованов, Крумберг, Кушнаренко, Садовский, Синельников, Третьяков, Тринкалс, Яценко

МПК: B23D 23/00

Метки: проката, разделения

...разделения как холодного, так и.горячего проката квадратного, круглого и многогранного профиля.Цель изобретения - повьппение качества разделения проката при получении заготовок неравной массы.На фиг,схематично представлен предлагаемый способ разделения проката непосредственно в момент наступления состояния общей текучести в разделяемом сечении; на фиг. 2 - то же, момент сообщения прокату ускорения одним иэ ножей; на фиг. 3 форма среза заготовок, получаемых предлагаемым способом.Способ реализуется следующим образом.Штангу проката 1 размещают между клиновыми ножами 2 и 3 и осуществляют их внедрение на глубину Ь соответствующую началу общей текучести в разделяемом сечении (фиг, 1). По достижении глубины внедрения Ь начинается влияние разных...

Номер патента: 1259438

Опубликовано: 23.09.1986

Автор: Яценко

МПК: H02M 5/257

Метки: переменного, регулируемый, трехфазный

...выводов А, В и С соединены по схеме "треугольник с продолженными сторонами". Вторичные обмотки 8 первого трехфазного трансформатора 1 включены между выходными выводами "треугольника" вторичных обмоток 9 второго трехфазного трансформатора и выходными выводами Ан Вн и СУстройство работает следующим образом.Пусть, например, крайние выводы переключателя 5 находятся в левом положении 10. В этом случае каждая фаза первичной обмотки 7 первого трехфазного трансформатора 1 через соответствующую фазу обмотки 6 второго трехфазного трансформатора 2 подключена к выводу предыдущей фазы (С, Аи Вс ) питающей сети, При закрытых двунаправленных полупроводниковых ключах 3 первичные обмотки 7 и 6 трехфазных трансформаторов 1 и 2 соединены между собой...

Номер патента: 1257100

Опубликовано: 15.09.1986

Авторы: Бойко, Егоров, Коваленко, Костяков, Московка, Яценко

МПК: C21C 7/00

Метки: металлов, рафинирования, цветных

...осям,На фиг.1 показано устройство, продольный разрез; на Фиг.2 - разрезА-А на фиг.1Устройство состоит из четырех секторных магнитопроводов 1 с уложенными в них катушками 2 и 3, емкости 4 2 Ос обрабатываемым металлом 5, четырехогнеупорных пористых блоков 6, двухподводящих газопорошковую смесь трубопроводов 7, расположенных диаметрально противоположно, 25В устройстве обеспечивается интенсивное перемешивание газопорошковойсмеси с обрабатываемь 1 м расплавом,что снижает содержание серы и Фосфораи повьппает качество выпускаемого металла.Устройство работает следующим образомВ емкость 4 заливается обрабатываемый жидкий металл 5, На катушке 2, 3 подается переменное двухфазное напОо 1ряжение со сдвигом по фазе на 90.Возникающий переменный...

Номер патента: 1255216

Опубликовано: 07.09.1986

Авторы: Бергельсон, Голубцов, Гречко, Лелюк, Яценко

МПК: B04C 5/30

Метки: пылевой, циклон

...снабжен верхней 7 и нижней,8 обечайками с перфорированными боковыми 9 и сплошными верхними 10 инижними стенками 11 трубопроводами12 и осевой перфорированной заглушенной снизу камерой 13, установленной внутри корпуса. К камере присоединен входной патрубок 2. Нижняяобечайка 8 установлена в камере 13, ЗОа верхняя 7 - в выхлопной трубе 3,Обечайки сообщены трубопроводами 12соответственно с полостями корпуса икожуха.На входе и выходе выхлопной трубы З 5 могут быть установлены диафрагмы 14, а перфорированная часть верхней обечайки может быть установлена ниже диафрагм. Для восстановления статического давления верхняя часть вых лопной трубы выполнена в виде улитки 15.Циклон работает следующим образом.Запыленный газ поступает в...

Номер патента: 1255169

Опубликовано: 07.09.1986

Авторы: Демуш, Сергеев, Теверовский, Яценко

МПК: B01D 35/06, B01D 45/12

Метки: инерционный, пылеотделитель

...а оставшаяся на магнитных пластинах часть фпокул по мере их. укрупления срывается и уносится внапряженность магнитногополя на расстоянии от поверхности полюсов, хнапряженность магнитногополя на поверхности полюсов;свободная нагнитодвижущаясила, приходящаяся на парусоседних полюсов;шаг полюсов;коэффициент неоднородностиполя;расстояние от поверхностиполюсов Н х Отсюда определяем шаг полюсов Б,а близкие значения напряженности тот же газоход и, следовательно, также попадает в осадительное устройство, Наложение магнитного поля позволяет существенно повысить эффективность отделения мелких частиц пыли в инерционном пылеотделителе за счет образования в магнитном поле флокул, т.е. более крупных агрегатов, лучше отделяющихся под действием сил...

Номер патента: 1252950

Опубликовано: 23.08.1986

Авторы: Брескин, Зайдман, Яценко

МПК: H04B 3/36

Метки: регенератор, сигналов, цифровых

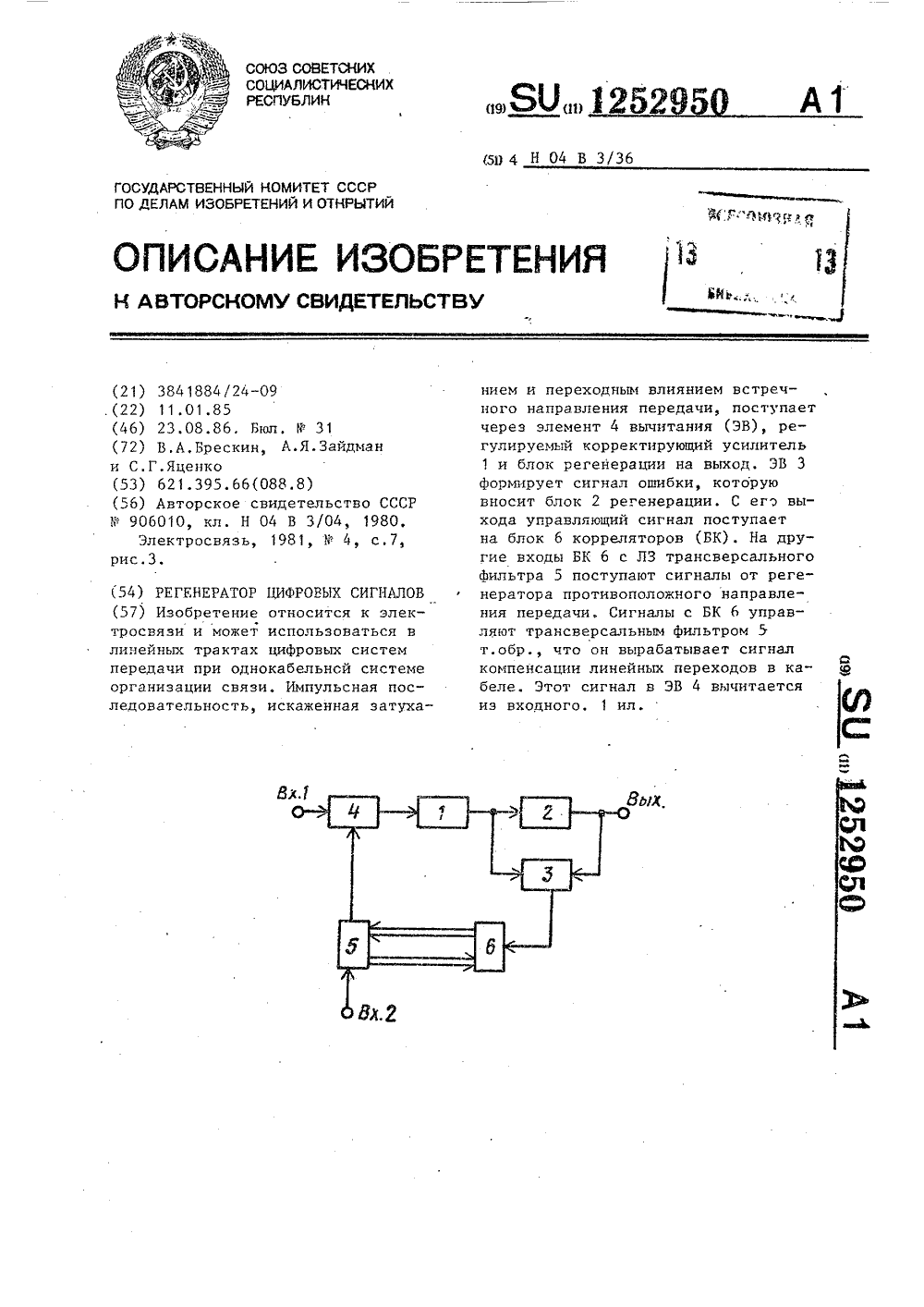

...участка.На чертеже представлена структурная электрическая схема регенератора цифровых сигналов. 1 ОРегенератор содержит регулируемый корректирующий усилитель 1, блок 2 регенерации, первый 3 и второй 4 элементы вычитания, трансверсальный фильтр 5, блок 6 корреляторов. 15Регенератор работает следующим образом.Импульсная последовательность, . искаженная вследствие затухания цепей кабеля, а также из-за переход ного влияния встречного направления передачи, поступает с первого входа на один из входов второго элемента 4 вычитания, На другой вход второго элемента 4 вычитания подается сигнал компенсации линейных переходов от трансверсального фильтра 5, вход,ко,торого подключен к выходу регенератора противоположного направленияпередачи....

Номер патента: 1249320

Опубликовано: 07.08.1986

Авторы: Дементьев, Порубов, Яценко

МПК: G01B 9/00

Метки: измеритель, оптический, перемещений

...измеритель перемещений содержит источник 1 излучения, вращающийся поляризатор 2, светоделительную оптическую систему 3, поляризационные элементы (поляроиды) 4 - 7, фотоприемник 8 и электронный блок 9 обработки сигнала. Вращающийся поляризатор 2 расположен между источником 1 излучения и фотоприемником 8 так, что полностью перекрывает поток излучения между ними. Светоделительная оптическая система 3 разделяет поток излучения на параллельные и равные по интенсивности пучки 10 - 13. Поляроиды 4 - 7 включены параллельно, каждый из пучков 10 - 13 проходит через соответствующий поляроид, азимуты поляроидов ориентированы различно и составляют, например, углы О, 45, 90 и 135.Устройство работает следующим образом.Излучение от...

Номер патента: 1245835

Опубликовано: 23.07.1986

Авторы: Григорьев, Ковалев, Мясоедов, Носул, Трипутень, Цимеринов, Яценко

МПК: F27B 21/06

Метки: окомкователь, чашевый

...чаши окомкователя и занимает положение по уровню, обозначенному на фиг, 1 сплошной линией.Через 30 - 40 с после запуска, т. е, после завершения нескольких оборотов чаши, когда материал распределится в ее полости, окомкователь начинает работать в заданном режиме. Следовательно, и обжиговый агрегат в этом случае начинает работать в заданном режиме с необходимыми нагрузкой и гранулометрическим составом сырых окатышей практически с момента запуска окомкователя.Пределы параметров размещения защитного фартука 3 относительно борта 2 и днища 1 чаши определены методом зондирования уровня комкуемого материала в чаше ЗО 35 40 45 50 диаметром 5,5 м на фабрике окомкования КЦГОКа при изменении производительности окомкователя от 30 до 40 т/ч, частоты...

Номер патента: 1240524

Опубликовано: 30.06.1986

Авторы: Боташев, Валеня, Павлов, Семенихин, Яценко

МПК: B23D 25/08

Метки: горизонтальная, импульсная, проката, резки

...сгорания 1, цилиндр расширения 2, в котором размецены два рабочих штока 3, несущие ииструмеи; иуа 11 оны 4, а также связанные иоными колоннами 5 шабогы 6. На шабогах 6 утаовлены матрицы. Каждая из матриц огоит из двух получатриц 7 и 8 В и аботах 6 выполнены направляющие 9, и которых установлены ио. луматрицы 8 с возможностью их перемещения в иаиразлении, перпендикулярном плоскости реза. Полуматрицы 8 жестко связаны со иггоками иневмоцилиидров 10. В иолуматрицах 7 и 8 располагается разрезаемая загтовка. Машина также снабжена упором 12 и гидроцилиидрами 13 для возврата рабочих штоков 3 в исходное положение. Горизонтальная импульсная машина работает следующим образом.Перед подачей заготовок в рабочую зону машины в пневмоцилиндры 10...

Номер патента: 1237469

Опубликовано: 15.06.1986

Авторы: Глушко, Карасев, Комнатный, Крюченко, Любимов, Суворов, Цымбал, Яценко

МПК: B30B 15/00, B30B 9/32

Метки: брикетирования, загрузочное, стружки

...18 осуществляется двумя закрепленными на основаниях 20 гидроцилиндрами 21, штоки которых соединены с кареткой 18. Каретка 18 имеет два фиксированных положения, В одном положении каретки трамбовка 5 имеет возможность уплотнять стружку в камере 4 предварительного уплотнения, а приемный бункер 2 - принимать стружку с транспортирующего меанизма 1. Во втором положении каретки 18 приемный бункер 2 имеет возможность высыпать стружку в камеру 4. 15 25 ЗО 35 40 45 50 55 Кроме того, трамбовка 5 снабжена двумя направляющими 22, предохраняющими ее от проворота относительно каретки 18. Приемный бункер 2 связан с кареткой 18 двумя дополнительными двухшарнирными рыча. гами 23, образукшими совместно с плечами вилки рычага 7, кареткой 18 и приемным...
