Волчок

Номер патента: 907239

Опубликовано: 23.02.1982

Авторы: Волчок, Гиршович, Киселев, Коношенко, Куртагин, Кущанов, Ноздрин, Овсянников, Павлов

МПК: E21C 27/24

Метки: горного, исполнительный, комбайна, орган

...закрепленные с помощью вертикальных шарниров 1 и 2 на платФорме 3 рукояти 4 и 5, которые снаб" жены режущими бврабанамм 6 и 7 и ме- и ханизмом бсжового переевшиния с при-, водом от гищоцилиндров 8. Каждая рукоять 4 и 5 имеет опорный выступ 9, раэмещенмьй в отверстии передней части платформы 3 и закрепленный ю в ием подвижно посредством прижимной планки 10 и болтами 11, Планка установлена с торца Г опорного выступа 9, взаимодействует с нижней плоскостью Е платформы 3 и обеспечивает 25 подвижное соединение рукояти с платформой за счет наличия гарантированного зазора Ь, Расстояние от центра опорного выступа до оси шарнрира В больше высоты заделки этого зб шарнира Ь.Исполнительный орган работает следующим образом.Качанием платформы 3 в...

Номер патента: 907238

Опубликовано: 23.02.1982

Авторы: Волчок, Гиршович, Клишев, Куртагин, Павлов, Пермяков

МПК: E21C 27/22

Метки: горный, комбайн

...собой шарнирами иФиксаторами.На Фиг. 1 показан горный комбайн,вид сбоку; на Фиг. 2 - вид А наФиг. 1,Горный комбайн включает ходовуючасть 1, исполнительный орган 2,в виде стрелы с режущим барабаном 3,установленный на поворотной опоре 4,грузчик 5, который имеет питатель 6и центрально расположенный конвейер7, на котором установлен приемныйлоток 8, выполненный в виде двухнаклонных бортов 9 и 10. Каждыйборт 9 и 10 состоит из секций 11 и12, соединенных между собой шарнирами 13 и фиксаторами 14.Горный комбайн работает следую"щим образом.При движении комбайна вперед икачания стрелы исполнительного органа с режущим барабаном 3 сверхувниз производится отбойка нижнегослоя пласта. Погрузка отбитой рудыс почвы осуществляется питателем 6и далее по...

Номер патента: 905481

Опубликовано: 15.02.1982

Авторы: Волчок, Греков, Плетинский, Пужай, Чернышенко

МПК: E21D 11/10

Метки: опалубка, передвижная, секционная

...отношению к вертикальной оси механизма установки опалубки 3, выполненного в виде домкратов, телескопические шторки 4, которые установлены с возможностью выдвигания из опорных механизмов установки секций опалубки 3 стоек 2. За счет наклона стоек, исключается шлифовка ранее уложенного бетона при перемещении опалубки. Для восстановления формы опалубки перед последующим циклом бетонирования не требуется дополнительных устройств типа распорок, исключается искажение геометрии крепи из-за деформации опалубки.В то же время наклон стоек не искажает форму выработки, поскольку наклон выдерживается в пределах полей допусков на вертикальные стенки крепей.Опалубка работает следующим образом.С помощью механизма установки 3 секции опалубки...

Номер патента: 899986

Опубликовано: 23.01.1982

Авторы: Волчок, Греков, Костюшко, Плетинский, Пужай, Чернышенко

МПК: E21D 11/10

Метки: опалубка, секционная

...и перемещения, а передняя секция имеет отбойный козырек для предотвращения разрушения опалубки.На фиг. 1 изображена опалубка, общийвид; на фиг. 2 - вид А на фиг. 1.Опалубка состоит из передней 1 и задней 2 секций. На передней секции закреплен отбойный козырек 3. Секции выполнены в виде двойной оболочки с внутренней полостью, внутри которой устанавливают меха О низм 4 передвижения опалубки, и механизм5 установки опалубки.Опалубка работает следующим образом.С помощью механизма 4 передвиженияопалубки передняя секция 1 и задняя 2 продвигаются вперед до упора отбойного козырька 3 в грудь забоя. Механизм 5 установки опалубки устанавливает секции в положение для бетонирования. Через специальные отверстия (не показаны) за опалубку...

Номер патента: 885323

Опубликовано: 30.11.1981

Авторы: Азаров, Беркун, Волчок, Малышев

МПК: C22C 37/04

Метки: графитом, чугун, шаровидным

...ниже, цем у предлагаемого чугуна за счет повышенного содержания карбидообразующих элементовхрома и марганца,Сравнительный анализ показывает,цто известный чугун имеет низкий уровень прочности, пластичности, ударнойвязкости и специальных свойств, чтообъясняется высоким содержанием марганца, меди и хрома - элементов, способствующих стабилизации перлита ипоявлению в металлической матрице чугуна структурно-свободного цементита.Общеизвестно, что максимальную кор .розионную стойкость, как правило,имеют чугуны с однофазной ферритнойили аустенитной структурой, а в низколегированных чугунах (за исклюце"нием кремнистых) однофазная структуране может быть получена.Марганец, являясь карбидообразующим элементом, оказывает большое...

Номер патента: 836199

Опубликовано: 07.06.1981

Авторы: Беркун, Волчок, Осаул, Шорин

МПК: C22C 38/60

Метки: коррозионностойкий, сплав

...количеством ванадия, свинца и селе- на 0,05 0,05 0,05 24 0,5 32 400 3 Предлагаемый0 4 18 30 0,4 16 32Ф 0,5 10 48 0,1 0,1 25 0,2 27 0,3 26 380 0,1 4 То же5 0,2 360 0,2 250 0,3 0,3 б Модифици. -рованныйповышеннымколичеством предложенныхингредиентов,О, 4 0,4 250 0)6 20 0,4 90 Исходные шихтовые материалы загружаются в индукционную печь с кислой футеровкой тигля в последовательности: чугунный лом, ферросили ций, стальной лом. После нагрева металла до 1600 С печь отключали иозагружали феррованадий. Медь вводили за 7-10 мин до выпуска металла иэ печи. Температура сплава передвыпуском была 1250-1280 дС. Модифицирующие присадки РЗЭ, свинца и селена вводили на дно разливочного ковша с основной футеровкой. Разливкуметалла производили в сухие...

Номер патента: 834199

Опубликовано: 30.05.1981

Авторы: Беркун, Волчок, Кузовов, Шульте

МПК: C22C 37/08

Метки: износостойкий, чугун

...и железо,дополнительно содержит титан приследующем соотношении компонентов,вес.Ъ:Углерод 2,9-3,2Хром 20-22Кремний 0,6-1,0 Марганец 0,4-0,8 Никель 1,2-3,2 Титан 0,2-0,4 Железо Остальное Увеличение износостойкости достигается введением в чугун титата (0,2- 0,4), который, обладая наиболее сильным сродством к углероду, образует твердые карбиды (микротвердость 2850 кгс/мм), способствующие повышению износостойкости. Чугун выплавляется в индукционнойпечи. Химический состав и.свойства предлагаемого и известного чугунов приведены в таблице. Износостойкость определяют на механически обработанных образцах диаметром 10, длиной 85 мм, которые перемещаются с линейной скоростью 6,3 м/с в течение 6 ч в неподвижной чаше, наполненной песком с водой в...

Номер патента: 834193

Опубликовано: 30.05.1981

Авторы: Бобраков, Волчок, Голобородов, Лутов, Мирошниченко, Плотников, Поволоцкий, Позняк, Примеров, Чернявский

МПК: C22C 35/00

Метки: лигатура

...бора. При нагреве до 9001000 С нитриды бора почти полностьюрастворяются в твердом растворе, апри охлаждении выделяются в видедисперсных частиц, которые к тому 15же способствуют формованию более мелкого зерна, т. е. обладают модифицирующим эффектом, Одновременно бор заметно улучшает прокаливаемость стали20Весьма важным является наличие влигатуре кальция и РЗМ. Обладая высокой раскислительной способностью этиэлементы предохраняют бор от окисления и тем самым повышают эффективность 5его влйяния на износрстойкость и прочность стали,П р и м е р. Проводят опытные плавки и исследуют свойства стали Ст 27 хЛСНМД Л. Металл выплавляют в 3-тоннойдуговой электропечи с основНой футеровкой. При фракционной разливке расплав обрабатывают...

Номер патента: 808769

Опубликовано: 28.02.1981

Авторы: Волчок, Гребеньков, Наганов

МПК: F17C 1/00

Метки: давления, сосуд

...машиностроении для сосудов, предназначенных для агрессивных и токсичных сред, при повышенных требованиях к герметичности,Известен сосуд давления, содержащий крышку, выполненную в виде резь- бовой пробки. Герметичность крышки обеспечивается сварным швом, соедин ющим крышку со штуцером сосуда 11.Однако в этой конструкции резьба подвергается воздействию среды, находящейся внутри аппарата, и в случа ее агрессивности реэьбовое соединени может стать неразъемным. Известен сосудщий патрубок, крышсварной шов, жесткку и патрубок 2.Недостатком этой конструкции являются трудности контроля качества сварного шва, что снижает надежност работы сосуда давления.Цель изобретенияконтроля качества сварЦель достигается тесосуда снабжена втулко...

Номер патента: 804865

Опубликовано: 15.02.1981

Авторы: Волчок, Дорохович, Наганов

МПК: F04F 1/02

Метки: замещения, насос, пневматический

...1 поплавковый клапан 6 всплывает до упора в направляющуо, При достижении жидкостью заданного уровня сигнал от датчика 14 поступает на управление впускным клапаном, который открь 1 ваегся,и сжатый газ поступает в рабочую камеру 1. Под воздействием сжатого газа давление в рабочей камере 1 повышает ся и жидкость поступает в магистраль 5 отвода жидкости. При понижении уровня жидкости до минимального поплавковый клапан перекрывает магистраль 5 отвода жидкости, препятствуя попаданию. газа. Давление из рабочей камеры 1 стравливается через дроссель 13 в газоочистку, при этом дроссель 1 3 возвращается в нормальное - открытое положение и цикл повторяется, При случайном пе репол ненни жидкостью рабочей камеры 1 поплавковый клапан 7 20...

Номер патента: 796435

Опубликовано: 15.01.1981

Авторы: Волчок, Греков, Плетинский, Пужай, Чернышенко

МПК: E21D 11/10

Метки: возведениядвухслойной, крепи, опалубка, передвижная, подземныхсооружений

...к передней . Далее опалубку с помощью домкратов 3 выставляют для бетонирования . Через специальные окна 6 производят одновременную укладку бетона и пеноматериала секции 1 и 2. Пикотаж осуществляется с одной стороны секций распором последних в уже готовый слой, с другой стороны секций - одним из известных способов, например, надувной ши 35 ной. После выдержки бетона цикл повторяется.Применение предлагаемой опалубки позволяет сократить трудоемкость возведения крепи, повысить качество путем получения соосных слоев крепиФормула изобретения 1. Передвижная опалубка для возведения двухслойной крепи подземных сооружений)включающая соединенные между собой секции, механизм перемещений и установки, о т л и ч а ю щ а я с я тем, что, с...

Номер патента: 787769

Опубликовано: 15.12.1980

Авторы: Бацека, Волчок, Наганов

МПК: F16T 1/14

Метки: конденсатоотводчик, пневматических, систем

...на привод толкателя 15 осуществляется через патрубок 16, К толкателю 15 наглухо прикреплен экран в виде перевернутого стакана 17. В днище 18 корпуса 1 установлен сливной патрубок 19. Конденсатоотводчик выполнен со следующими соотношениями объемов его полостей:Ч 5 ЧЪ Ф Ч 1941ЧаУЬгде 79 - объем средней полости 5;У 9 - объем сливной полости 6;%9 - объем канала сливного патрубка 19, %- объем части полости 5, расположенной между перегородкой 2 и нижним срезом патрубка 12;Р - давление в системе;В барометрическое давление.Ч,где Ч т - объем стакана 17;Чд в объ (внутренний) привода 14(сил ьфона);Р 9 - давление в сливной полости 6.Конденсатоотводчик работает следующим образом.В полости 4 происходит отделение поступающего со сжатым...

Номер патента: 787705

Опубликовано: 15.12.1980

Авторы: Волчок, Заренбин

МПК: F02F 5/00

Метки: внутреннего, двигателя, колец, многослойное, покрытие, поршневых, сгорания

...277-2зе НИИПИ Заказ 8311/37 Тираж 608 Подписно илиал ППП фПатент" г ород, ул. Проектная 4 3Поставленная цель достигается тем,что в состав приработочного слоя дополнительно введен кадмий при следующемсоставе коМпонентов, вес,%:,Углерод 0,8 1,0Железо 1,0-3,0Кадмий 1,5-2,5Кремний 3, 0-4,5Бор 3,5-5,0Хром 12,0-18,0Никель 68,5-78,0 Кадмий получают электролитическим способом при помощи асимметричного перемещения тока при температуре электролита "(,= 18-26 фС; отношении ( ) плотности тока катодного полупериода к плотности тока анодного полупериода Ь = 4-6 плотности тока катодного полупериода Д = 2,0-3,0 А/дм из электролита следуюшего состава, г/л:Сернокислый кадмий 80 Сернокислый натрий 30 Серная кислота 4,0 Сульфпрованный нафталин 2,0 Желатин...

Номер патента: 777335

Опубликовано: 07.11.1980

Авторы: Волчок, Наганов, Штанько

МПК: F16T 1/12

Метки: влагомаслоотделитель

...В подводящем канале 12 установлен обратный клапан 13. Командное устройство 14 соединено трубопроводом 15 с подводящим каналом 12, а трубопроволом 17 - с выхолным трубопро волом 8, В нижней части корпуса выполнен отводящий канал 1 б.Влагомаслоотделитель работает слелу - ющим образомВоздушный поток пз компрессора посту пает в дренажну:о камеру 2 по каналу 12 через обратный открытый клапан 13. Далее воздух, проходя через фильтр 3, очищается от загрязнений и поступает по трубопроводу 8 в пневмосистему. Обратный 5 клапан 7 в это время открыт. При повышении давления в пневмосистеме срабатывает устройство 14 и сообщает полволящий канал 12 с атмосферой, В результате этого падает давление в полости 11 пневмо привода клапана 9. Клапан 13...

Номер патента: 754078

Опубликовано: 07.08.1980

Авторы: Волчок, Греков, Нестеренко, Новик, Пужай, Чернышенко

МПК: E21D 13/04

Метки: арочной, возведения, крепи

...окна, расположенные против соединений верхняков со стойками, при этом опорная площадка снабжена ребром с упорами.На фиг. 1 - общий вид устройства, на фиг. 2 - сечение А-А фиг. 1; на фиг. 3 - сечение Б-Б фиг, 1.Устройство для возведения арочной крепи состоит иэ портала 1, установленного на телескопических опорах и снабженного механизмом 2 передвижения устройства вдоль выработки, поворотными укосинами З,подъемной кареткой 4, подвижной опорной площад" кой 5 с окнами 6 и коромыслами 7 ребром 8 и механизмом 9 для ее выдви жения. Коромысла 7 и ребро 8 снабжены упорами для удержания на нихзатяжек. Края опорной площадки ааущены ниже концов верхняков. Окна 6 расположены на боковых поверхностях опорной площадки 5 против соединений верхняков со...

Номер патента: 745959

Опубликовано: 05.07.1980

Авторы: Волчок, Гиндин, Лавриненко

МПК: C22F 1/00

Метки: металлов, сплавов

...со скоростью 10 -10 сек при .Т 4100 К перед деформацией в упругой 25области в условиях термического воздействия приводит к процессам снятия внутренних напряжений на границах раздела,фазовых включениях и других неоднородностях за счет протекания деформации 30двойникованием. Следует отметить, чтодвойники зарождаются на неоднородностяхструктуры, в местах пиковых напряжени,При нагружении со скоростью 6 С 10 сек1при температурах выше 100 К имеет з 5место йластическая деформация скольжением, и результате которой в материалевозникает остаточная деформация и соответственно меняются геометрические раз 1. И сходное состояние Сравйвая вейичимы изменения предела текучести после различных видов обработки, можно заключить, что максималь, ный...

Номер патента: 731014

Опубликовано: 30.04.1980

Авторы: Волчок, Заренбин, Литвиненко

МПК: F02F 3/00

Метки: поршень

...поршень для двигателя внутреннего сгорания, содержащий, по меньшей 1 мере, две канавушки под поршневые кольца, связанные между собой внутренним каналом через клапан прямого действия для перепуска газа из верхней канавки в нижнюю 2.Наличие регулируемого запорного органа во внутренних каналах, связывающих поршневые канавки, обеспечивает более эффективное поджатие поршневых колец к тенкам цилиндра и, как следствие, улуение герметичности камеры сгорания двателя,азов в верхней ка 50 газов в нижгссй кадавление гнавке;давлениенавке;крсстсческая частота вращенияколен валя;удельный вес материала кольца; 55высота кольца;радиус кривошипа;ускорение сипы тяжести;отношение радиуса кривошипак длине шатуна.50 Минимальный перепад давлений, необходимый...

Номер патента: 724750

Опубликовано: 30.03.1980

Автор: Волчок

МПК: E21D 5/12

Метки: амортизатор, гидравлический, подвески, полка, предохранительного

...использовать его для подвески предохранительногозтолка.Целью изобретения является повышение эксплуатационнйхкачеств амортйза- тора1 О Указанная цель достигается тем, что .корпус амортизатора выполнен в форме усеченного конуса, который соед 1 инен большимоснованием с штоком пор 1 шнем посредствомразрывного элемента.На фиг. 1,изображен гидравлический-а 1 мортизатор, общйй вид; на фиг. 2 - схема подвески предохранительного "полка."Гидравлический амортизатор состоит изкорпуса 1, выполненного в форме сеченноОго конуса,и заполненного жидкостью, штока 2 с поршнем 3 и разрывного элемента 4.К нижней части корпуса 1 крепят предохранительный полок 5.Гидравлический амортизатор работаег 25 следующим образом.При паденои сосуда или его...

Номер патента: 723262

Опубликовано: 25.03.1980

Авторы: Волчок, Гребеньков, Жибуртович, Подлипский, Штанько

МПК: F16K 17/16

Метки: предохранительное

...через импульс - ный клапан с седлами 4 и 5, между которыми расположен золотник 6, соединенный с сильфоном 7. и нагруженнътй пружиной 8. В выходном патрубке 9 расположена разрушаемая мембрана 10. На оси 11 установлен двуплечнй рычаг 12 на одном плече которого выполнен нож 13, а другое плечо. связано тягой 14 с запорным органом 3.В нормальном режиме запорный орган 3 прижат к седлу под давлением рабочей среды, мембрана 10 герметизирует устройство от возможных про гечек через седло.723262 обеспечивает длительную эксплуатацию системы. 10 При повышении давления, сверх до - пустимого, сильфон 7 перемещает золотник 6 от седла 4 и сбрасывает давление из полоси А сильфона 2. Одновременно золотник 6 перекрывает поступление входного давления...

Номер патента: 723163

Опубликовано: 25.03.1980

Авторы: Волчок, Греков, Нестеренко, Плетинский, Пужай, Чернышенко

МПК: E21D 13/04

Метки: крепеукладчика, механизм, поворота

...встроен в поворотный стакан и не.подвижную колонну, при этом каналы и кольцевые канавки размещены в колонне, а отверстия - в стакане,На чертеже изображен механизм поворотакрепеукладчика, разрез.Механизм поворота крепеукладчика состоитиз неподвижной колонны 1, жестко закрепленной на раме крепеукладчика, поворотного ста.кана 2, в который вставлена колонна 1 ивстроенного в них гидравлического коллектора,включающего в себя каналы 3 и кольцевыеканавки 4, размещенные в колонне 1, и отверстия 5, размещенные в стакане 2 на уровнекольцевых канавок 4.Гидравлический коллектор в механизме поворота крепеукладчика работает следующимобразом. Рабочая жидкость от маслостанцииподается под давлением по каналам 3 неподвиж.ной колонны 1 н...

Номер патента: 711156

Опубликовано: 25.01.1980

Авторы: Волчок, Макаров, Минакова, Мирошниченко, Федьков, Черепинский, Шульте

МПК: C22C 38/50

Метки: сталь

...редкоземельные металлы и железо, дополнительно содержит никель и титан при следующем соотношении компонентов, вес. Ъ:Углерод 0,6-1,2 Кремний 0,6-1,3Марганец 0,6-1,5Х ром 0,6-2,0Алюминий 0,04-0,07Редкоземельныеметаллы 0,01-0,05Никель 0,2 - 1,0 Титан 0,01-0,05 Железо Остальное Предлагаемый состав стали получен способсм фракционной плавки. Осу7711.156 Ф3 0,010,650,03Остальное Плавка 2 УглеродКремнийМарганецХромАлюминийРедкоземельныеметаллы 0,90,951, 051,40,055 0,01 Физико-механические свойства омер плавки о Х П редлага емасталь 2 р 8 40-60 400-420 6 ю 4 15,2 130 110 2,6 40-60 380-,420 6,2 14,9 128,5 112 3,2 35-55 370-410 6,0 13,4 125,3 110,5 0-340 5,2 6,7 92 68,2 Иэв естна я 2,2 20-30 32Результаты сравнения показывают, что...

Номер патента: 693004

Опубликовано: 25.10.1979

Авторы: Браккер, Волчок, Гиршович, Горшков, Гюбнер, Любощинский

МПК: E21C 35/24

Метки: горным, исполнительным, комбайном, органом, стреловидным

...клапаном 22 соединяет штоковую полость 004 429 гидроцилиндра 21 двустороннего действия с напорной магистралью .14 и входным каналом 30 двухпозиционного гидро- распределителя 18Устройство работает следуннцим образом, Включается гидронасос 13 управления, и жидкость по напорной магистрали 14 через канал 2 3 двухпозиционного гидравлического концевого выключателя 8, двух- позиционный гидрораспределитель 18, канал 24 двухпоэипионного гидравлического концевого выключателя 9 поступает в канал 16, который соединен с управляющей полостью 7 гидроуйравляемого золотника 5, При этом гидроуправляемый золотник 5 смещается, благодаря чему жидкость иэ напорной магйстрали подается в штоковую полость гидроцилиндра 2.Исполнительный орган 1 движется в...

Номер патента: 685464

Опубликовано: 15.09.1979

Авторы: Александров, Волчок, Лутов, Миличенко

МПК: B23K 35/365

Метки: покрытие, электродное

...крытие не обеспечивает высокую у ную вязкость металла сварного шв при отрицательных температурах, так как в наплавленном металле имеет ся большое количество неметаллически включений.Для повышения удаметалла сварного шваных температурах в свводится ферроцерийсоотношении компоненРутиловыйконцентрат 39-45Слюда мусковит 20-25Магнезит 12-14Ферромарг 12-16 Целлюлоза 1-2 Ферроцерий 1-4 .Наличие ферроцерия в покрытии позволяет получить в наплавленном металле 0,1-0,2 церия, что способствует уменьшению количества и улучшению формы неметаллических включений и, следовательно, повышает ударную вязкость при отрицательных температурах. Ударная вязкость метал ла сварного шва, выполненного предлагаемым электродным покрытием, при минус 60 С на 3-4...

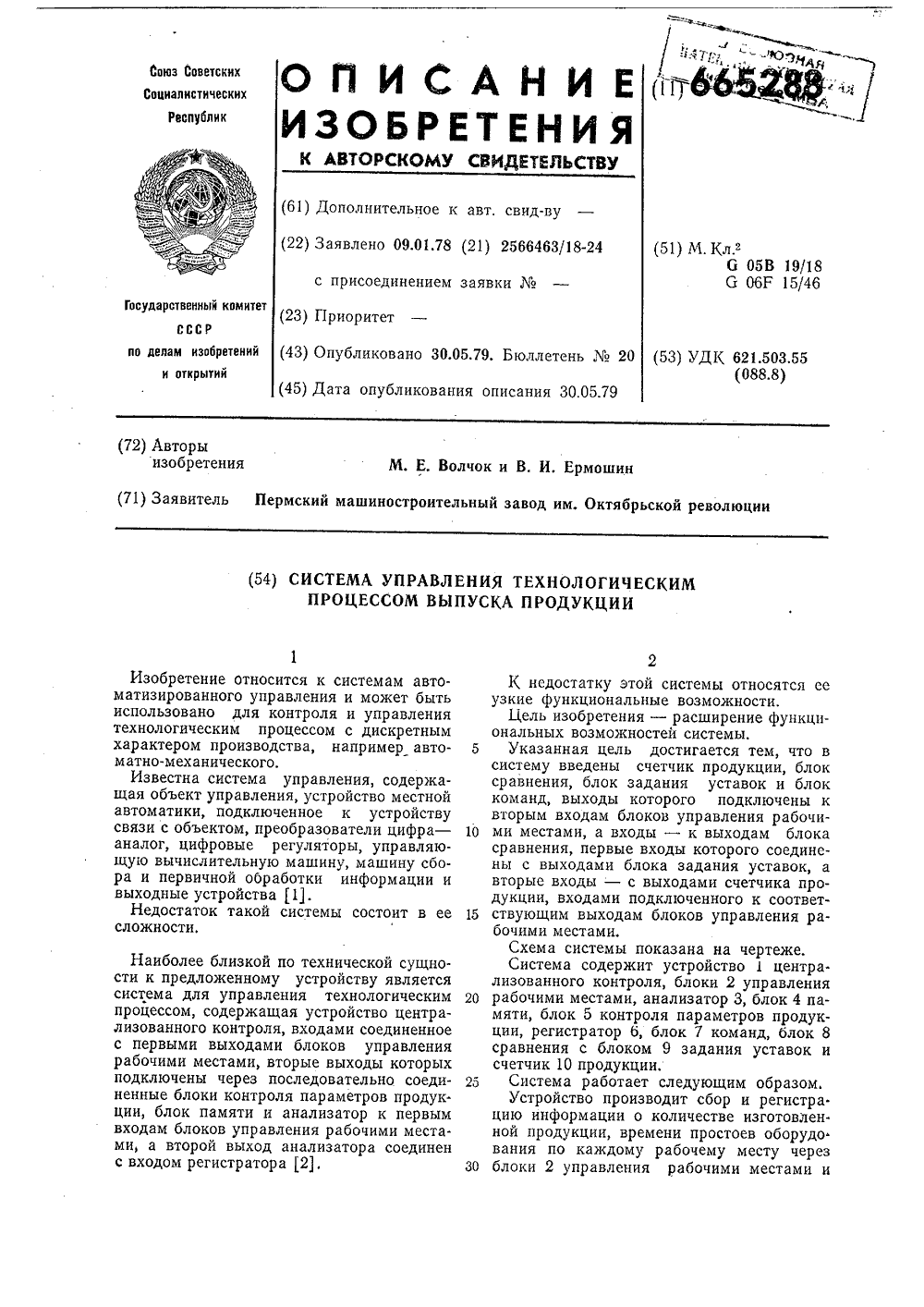

Номер патента: 665288

Опубликовано: 30.05.1979

Авторы: Волчок, Ермошин

МПК: G05B 15/02

Метки: выпуска, продукции, процессом, технологическим

...блокиуправления рабочими местами берется выборка продукции и передается на блок 5контроля параметров продукции.Данные о результатах контроля заносятся в блок 4 памяти.После контроля всей выборки продукции 10информация в виде электрических сигналовс соответствующих выходов блока 4 поступает на вход статистического анализатора3, который обрабатывает результаты контроля. 15Статистический анализатор вычисляетсумму =пи - и разность р=п+ - и - ,знак этой разности и дает сигнал на отключение технологического оборудования (например, токарного автомата), если сумма 20или разность превышают допустимые значения для данной выборки деталей, Здесьи+ - количество продукции в выборке, параметры которой выше верхнего поля допуска; и -- количество...

Номер патента: 647595

Опубликовано: 15.02.1979

Авторы: Волчок, Гиндин, Малик, Неклюдов

МПК: G01N 29/00

Метки: воздействии, деформирования, кристаллических, ультразвуковом

...нижнему концу образца крепится ферромаг 5чик амплитуды ультразвуковых колебаний 4, . нитная насадка (например, посредством источника ультразвуковых колебаний, сос- сварки или пайки), входящая в катушку тоящего из магнитострикционного преобра- индуктивности, т, е. в установку монтируетзователя 5 и концентратора 6, катушки ин- ся пара, состоящая из образца и ферромагдуктивности 7, захвата тяги 8. 1 п нитной насадки.Установка дает воможность проводитьМагнитострикционный преобразователь, испытания образцов на растяжение при концентратор и образец представляют собой ультразвуковом воздействии и ультразвукоедйную колебательную систему, Образец 9вую обработку кристаллических материалов одним концом помещен в Электромагнитную непосредственно в...

Номер патента: 643647

Опубликовано: 25.01.1979

Авторы: Волчок, Нестеренко, Шутько

МПК: E21D 5/12

Метки: вертикальных, предохранительное, стволов, углубления, шахт

...устрой. ство, включающее несущую конструкщпо н амортизирующие элементы 121 .Амортизирующий элемент выполнен в Виде деревл)п 1 ых балочных клеток или подушек из сыпучих податливых материалов.Целью изобрете)п 1 я является снижение веса полока,Это достигается тем, что амортизирующие элементы выполнены в виде гидравлических компенсаторов, посредством которых несущая конструкция крепится к стенкам ствола,На чертеже изображено предохранительное устройство, общий вид.Предохранительное устройство вкл 1 о чает несущую конструкцию 1, подвешенную к стенкам ствола посредством змортизи 1)ую 1 ццх элементоВ., Вьщолненных В виде г)1 дрзвл)Г)еских компенсаТОРОВ,Предохранительное устройство работает следую;цим образом,При аварийном Обр);1 ве...

Номер патента: 631612

Опубликовано: 05.11.1978

Авторы: Волчок, Кузовов, Лутов, Осаул, Усов, Федьков

МПК: E02F 9/28

Метки: горных, грунта, зуба, наконечник, пород, разработки

...фиг, 2 разрез А - А фиг. 1.Наконечник зуба имеет крепежную 1 ирежущую 2 части, вогнутую поверхность 3одной стороны и выпукло-ребристую поверхность 4 с другой стороны, состоящую из двух углублений 5, двух боковых высту.пов 6 и наибольшего среднего выступа 7. ц Создание разнотипных, вогнутой и выпуклой рабочих поверхностей режущей части коронки позволяет уменьшить абразивный износ наконечника зуба за счет заполнения углублений 5, расположенных на развитых рабочих поверхностях 3 и 4, мелким разрыхляемым грунтом, и повысить надежность его при разработке грунтов любых категорий твердости и мерзлоты.При разработке вязких глинистых грунтов с малым процентом - скалистой состав ляющей рабочей поверхностью режущей части коронки будет...

Номер патента: 628309

Опубликовано: 15.10.1978

Авторы: Волчок, Тевс, Фихтнер

МПК: E21C 31/10

Метки: горный, комбайн

...8 включен в магистраль управления между реверсируюшим распределителем 5 и пусковым устройством 9 механизма подачи. Пусковое устройство 9 - устройство для включения и выключения подачи исполнительного органа на забой, выполнено в виде гидроцилиндра фрикционной муфты в приводе механизма подачи (при электрическом приводе механизма подачи пусковое устройство 9 выполнено в виде реле давления, а при гидравлическом приводе - в виде гидрораспределителя с гидравлическим управлением).Для возврата в исходное положение каретка упора 6 посредством троса и блока соединена с висящим грузом 10.Горный комбайн работает следующим образом.При включении приводов комбайна давление в магистрали управления от распределителя 5 воздействует на...

Номер патента: 623965

Опубликовано: 15.09.1978

Авторы: Браккер, Волчок, Гиршович, Горшков, Гюбнер

МПК: E21C 27/24

Метки: горного, исполнительным, комбайна, органом, стреловидным

...гидронасосом,т На чертеже представлена принципиалная схема предлагаемого устройства управления стреловидным органом горногокомбайна,Гидросистема горного комбайна 120 включает насос 2, . соединенный с гидроцилиндрами 3 управления исполнительным органом 4, имеющими полость 5холостого хода и полость 6 рабочегохода, сообщенные посредством реверсив 25 ного гидрораспределителя 7, Второй на; еф",ф, , .ФЗф фффф 91239,5 сос 8 соединен с полостью 5 холостого хода гидроцилиндров 3 непосредственно,Гидросистема горного комбайна работает следующим образом.При движении горного комбайна. 1 в направлении забоя реверсивный гидрораспределитель 7 находится в нейтральном положении, нри атом осуществляется разгрузка насосов 2 и 8 на слив.При смешении...

Номер патента: 623963

Опубликовано: 15.09.1978

Авторы: Браккер, Бреннер, Волчок, Гиршович, Калянников, Кох, Михно, Ноздрин, Павлов, Пятышев

МПК: E21C 27/24

Метки: горного, исполнительный, комбайна, орган

...разведение кажкояти, Это вызывает неравномерних подачи, усложняет конструкциюных на поворотной в вертикальной плоскости платформе 3. Рукояти снабжены режущими барабанами 4 и 5 и соединены между собой шарнирно тягой 6 и гидроцилиндром 7 раздвижки. Оси 8 и 9 шарниров тяги 6 расположены на одинаковом расстоянии от осей 10, 11 поворота рукоятей 1 и 2 и от плоскости А-А, в которой лежат оси 10 и 11, причем угол в исходном положении близок к 90,о Такое соединение тяги с рукоятями поз О воляет иметь минимальные разности скоростей подачи рукоятей.Исполнительный орган работает следующим образом. При проведении выработок трапецеидальной формы поворотная в 15 вертикальной плоскости платформа 3, на которой шарнирно укреплены рукояти 1 и 2,...
